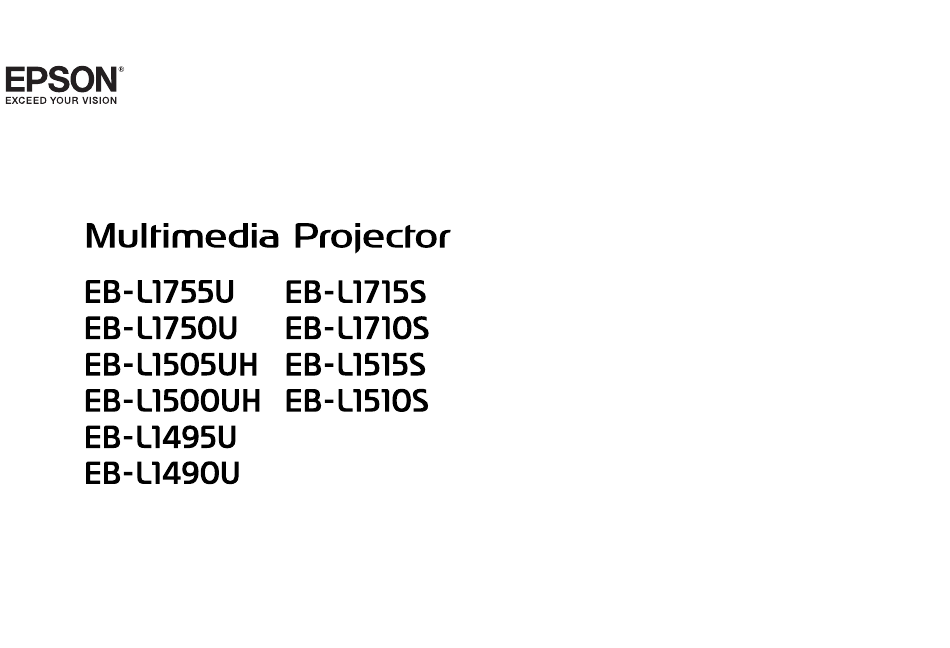

Seite 1 Bedienungsanleitung...
Seite 2: Verwendete Bezeichnungen
Verwendete Bezeichnungen • Sicherheitshinweise Die Dokumentation und der Projektor weisen Symbole auf, um zu zeigen, wie der Projektor sicher verwendet wird. Nachstehend werden die Kennzeichnungen und ihre Bedeutung erläutert. Machen Sie sich gründlich damit vertraut, bevor Sie die Anleitung lesen. Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder sogar Warnung zum Tod führen können.
Seite 3: Sicherheits- Und Warnhinweise
Achten Sie darauf, Projektor und Halterung nach Installation der spezifischen Sicherheits- und Warnhinweise zur Installation Epson-Halterung, die Ihren Projektor unterstützt, mit einem für ihr Gewicht ausreichend starken Kabel zu sichern. Für die Aufhängung des Projektors an der Decke ist die als Sonderzubehör •...
Seite 4 Sicherheits- und Warnhinweise Achtung Achtung • Installieren Sie den Projektor nicht an Orten, an denen er Vibrationen oder Stellen Sie den Projektor nicht auf einen instabilen Untergrund, wie z. B. einen Stößen ausgesetzt sein kann. instabilen Tisch oder eine geneigte Oberfläche. Installieren Sie den Projektor bei •...
Seite 5 Sicherheits- und Warnhinweise Achtung Achtung • Möglicherweise benötigen Sie zum Neigen und Installieren des Projektors • Befestigen Sie die Deckenmontage-Befestigungspunkte des Projektors und die spezielle Montagehalterungen. Wenden Sie sich an einen Experten und Halterung an vier Punkten mit handelsüblichen M6-Schrauben (Tiefe bis 12 bereiten Sie die Montage vor.
Seite 6 • Ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service, falls ein Fehler auftritt. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Falls Sie den Projektor in solch einem Fall weiterhin verwenden, kann es zu einem Stromschlag, Brand oder sogar zu Augenschäden kommen.
Seite 7 Sicherheits- und Warnhinweise • Über den LCD-Bildschirm Achtung - Der LCD-Bildschirm kann fehlende oder dauerhaft leuchtende Pixel Stellen Sie keine Gegenstände, die sich durch Wärme verziehen oder in anderer aufweisen. Dies weist nicht auf einen Fehler hin. Weise durch Wärme beeinträchtigt werden können, in die Nähe des - Wenn ein hochleistungsfähiger Laser durch die Oberfläche der Luftaustritt, und halten Sie Ihr Gesicht sowie Ihre Hände während der Projektionslinse strahlt, kann er selbst bei Nichtbenutzung eine...
Seite 8: Warnhinweise Und Vorsichtsmaßnahmen Zum Laser
Sicherheits- und Warnhinweise Warnhinweise und Vorsichtsmaßnahmen zum Warnung Laser Seite Warnung • Laserwarnaufkleber sind im Inneren und an der Seite des Projektors angebracht. Innen...
Seite 9 Laserstrahl. (Basierend auf RG2 IEC/EN 62471-5: 2015) • Dieser Projektor kann RG3 werden, wenn ein Wechselobjektiv mit Achtung Projektionsverhältnis größer als 2,5 (EB-L1755U/EB-L1750U/EB-L1715S/EB- L1710S) oder 3,0 (EB-L1505UH/EB-L1500UH/EB-L1495U/EB-L1490U/EB- Der Projektor sollte nicht von einer einzelnen Person transportiert werden. L1515S/EB-L1510S) installiert ist. Eine Liste der Linsen und Zum Auspacken oder Tragen des Projektors sind mindestens zwei Personen Sicherheitsabstände entnehmen Sie dem Handbuch vor dem Betrieb.
Seite 10: Inhaltsverzeichnis
Umschalten auf das Zielbild mit Hilfe der Fernbedienung ....67 EB-L1755U/EB-L1750U/EB-L1505UH/EB-L1500UH/EB-L1495U/EB-L1490U ..36 Anpassung der Lautstärke ........68 EB-L1715S/EB-L1710S/EB-L1515S/EB-L1510S .
Seite 11 Speicherfunktion ......... 123 2K-4K-Skalierung (nur EB-L1755U/EB-L1750U/EB-L1505UH/EB-L1500UH/EB- Speichern/Abrufen/Löschen/Rücksetzen des Speichers .
Seite 12 Inhaltsverzeichnis Menü Reset ..........177 Verwendung des Projektors in einem Netzwerk Menü...
Seite 13 Epson Projector Management ........233...
Seite 14 Unterstützte Bildschirmformate ......292 EB-L1755U/EB-L1750U/EB-L1505UH/EB-L1500UH/EB-L1495U/EB-L1490U ..292 SDI ........... . 295 EB-L1715S/EB-L1710S/EB-L1515S/EB-L1510S .
Seite 15: Einleitung
Einleitung In diesem Kapitel werden die Teilebezeichnungen erläutert.
Seite 16: Teilebezeichnungen Und Funktionen
Teilebezeichnungen und Funktionen Die Abbildungen in dieser Anleitung zeigen das Objektiv am Projektor Bezeichnung Funktion montiert. Projektionsobjektiv Bilder werden durch dieses projiziert. Warnung Front/Oberseite Schauen Sie während der Projektion nicht in das Objektiv. Andernfalls kann es aufgrund des aus‐ gegebenen leistungsstarken Lichts zu Augenschä‐ den kommen.
Seite 17: Rückseite
Teilebezeichnungen und Funktionen Bezeichnung Funktion Rückseite Kabelabdeckung Abdeckung für die Schnittstellenkabelanschlüsse hinten. s "Anbringen der Kabelabdeckung" S.60 Beim Anbringen oder Entfernen des Objektivs Objektiversatzabdeck abnehmen. s "Die Projektionsobjektivbaugruppe entfernen und anbauen" S.29 Achtung Halten Sie beim Transportieren des Projektors nicht die Objektiversatzabdeckung fest. Die Ob‐ jektiversatzabdeckung könnte sich lösen und der Projektor könnte herunterfallen und Verletzun‐...
Seite 18: Schnittstelle
Teilebezeichnungen und Funktionen Bezeichnung Funktion Schnittstelle Kabelhalter Stecken Sie die Kabelklemme für das Netzkabel ein, damit sich das Netzkabel nicht durch sein Eigengewicht löst. Schnittstelle s "Schnittstelle" S.18 Schraubenlöcher zur Schraubenlöcher zur Befestigung der Kabelabdeckung. Befestigung der s "Anbringen der Kabelabdeckung" S.60 Kabelabdeckung Bezeichnung...
Seite 19 Fernbedienungskabel mit dem Remote-Anschluss verbunden wird, ist der Fernst.-Empfänger am Projektor deaktiviert. s "Sonderzubehör" S.255 SDI-Eingang Gibt SDI-Signale vom Videogerät ein. (Nur EB-L1755U/EB- L1750U/EB-L1505UH/ EB-L1500UH/EB- L1495U/EB-L1490U) Dies dient Sammeleinstellungen. Diese Buchse dient Service-Anschluss Kontrollzwecken und sollte normalerweise nicht verwendet werden.
Seite 20: Unterseite
Teilebezeichnungen und Funktionen Bezeichnung Funktion Unterseite Hintere Füße Bei Aufstellung des Projektors auf einer Fläche, wie z. B. einem Schreibtisch, können Sie die Füße zur Einstellung der horizontalen Neigung herein- oder herausdrehen. s "Einstellen der horizontalen Neigung (bei normaler Aufstellung)" S.45 Anschlussstelle für ein Führen Sie ein handelsübliches Kabelschloss durch die...
Seite 21 Teilebezeichnungen und Funktionen Bezeichnung Funktion Bezeichnung Funktion • Anzeige des Menüs Information aus dem Menü [Menu]-Taste Zum Aufrufen und Schließen des Konfiguration-Menüs. [ ]/[ ]-Tasten Konfiguration. s "Verwendung des Konfiguration-Menüs" S.150 s "Menü Information (nur Display)" S.177 • Bei Anzeige des Konfiguration-Menüs oder Hilfe- ]-Taste •...
Seite 22: Fernbedienung
Schaltet auf das Bild von den einzelnen Eingängen um. Eingangsumschaltun s "Umschalten auf das Zielbild mit Hilfe der Fernbedienung" S.67 Die [SDI]-Taste funktioniert nur bei EB-L1755U/EB- L1750U/EB-L1505UH/EB-L1500UH/EB-L1495U/EB- L1490U. Mit jedem Drücken wird das Bildformat gewechselt. [Aspect]-Taste s "Ändern des Bildformats des projizierten Bilds"...
Seite 23 Teilebezeichnungen und Funktionen Bezeichnung Funktion Bezeichnung Funktion • Zum Anpassen von Fokus, Zoom, Verzerrung und [Volume]-Tasten [a] Vermindert die Lautstärke. ][ ][ ]- Objektivversatz drücken. [a][b] [b] Erhöht die Lautstärke. Tasten s "Einstellung der Position des projizierten Bilds s "Anpassung der Lautstärke" S.68 (Objektivversatz)"...
Seite 24: Praktische Steuerung Mittels Fernbedienung
Teilebezeichnungen und Funktionen Bezeichnung Funktion Bezeichnung Funktion Zeigt den Startbildschirm an und schließt ihn. [Split]-Taste Bei jedem Tastendruck wechselt das Bild zwischen der ]-Taste gleichzeitigen Projektion zweier Bilder auf einem geteilten s "Startbildschirm" S.64 Bildschirm oder der normalen Projektion eines Bildes. Halten Sie diese Taste gedrückt, und geben Sie anhand der [Num]-Taste s "Zwei Bilder gleichzeitig projizieren (Split Screen)"...
Seite 25: Wechseln Der Fernbedienungsbatterien
Teilebezeichnungen und Funktionen Wechseln der Fernbedienungsbatterien Betrieb Einstellen Auswahl der Halten Sie die [Freeze]-Taste länger als fünf Wenn die Fernbedienung nach einer gewissen Zeit die Befehle verzögert Kennwortsicherheitseinstellungen. Sekunden gedrückt. Die Kennwortschutz- oder überhaupt nicht mehr ausführt, sind wahrscheinlich die Batterien s "Benutzerverwaltung Anzeige erscheint und Sie können erschöpft.
Seite 26: Reichweite Der Fernbedienung
Teilebezeichnungen und Funktionen Reichweite der Fernbedienung Achtung Kontrollieren Sie die Polaritätszeichen (+) und (-) im Batteriefach, damit Sie die Batterien richtig einsetzen können. Werden die Batterien nicht ordnungsgemäß verwendet, könnten sie explodieren bzw. auslaufen und einen Brand, Verletzungen oder Beschädigungen des Produkts verursachen. Bringen Sie den Batteriefachdeckel wieder an.
Seite 27 Teilebezeichnungen und Funktionen • Wenn das Fernbedienungskabel mit dem Remote-Anschluss verbunden wird, ist der Fernst.-Empfänger am Projektor deaktiviert. • Zur Steuerung des Projektors können Sie auch den optionalen HDBaseT-Transmitter und die Fernbedienung über das Kabel verbinden. s "Anschließen eines HDBaseT Transmitter" S.58...
Seite 28: Vorbereitung Des Projektors
Vorbereitung des Projektors In diesem Kapitel wird das Aufstellen des Projektors und der Verbindungsaufbau zu Projektionsquellen erläutert.
Seite 29: Aufstellung Des Projektors
Aufstellung des Projektors • Der Projektor unterstützt die Objektive mit folgenden Die Projektionsobjektivbaugruppe entfernen und Modellnummern. anbauen ELPLX02, ELPLX02W, ELPLU03, ELPLU04, ELPLW05, ELPLW06, ELPLW08, ELPLM09, ELPLM10, ELPLM11, ELPLM15, ELPLL08, ELPLS04, ELPLU02, ELPLR04, ELPLW04, ELPLM06, ELPLM07, Anbringen ELPLL07 Stellen Sie bei Verwendung eines der folgenden Objektive den Achtung Objektivtyp im Konfiguration-Menü...
Seite 30 Aufstellung des Projektors Während Sie das Objektiv festhalten, halten Sie den Bringen Sie bei Verwendung eines der folgenden Objektive die Verriegelungshebel fest und drehen Sie ihn im Uhrzeigersinn, bis mitgelieferte Objektivanschlusskappe zum Schutz des das Objektiv verriegelt ist. Anschlusses an. Prüfen Sie, dass sich das Objektiv nicht abnehmen lässt.
Seite 31: Objektivkalibrierung
Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Der Projektor nutzt einen Laser als Lichtquelle. Aus Sicherheitsgründen Kontaktliste für Epson-Projektoren...
Seite 32: Installationseinstellungen
Aufstellung des Projektors In der Standardeinstellung Front ergeben sich für jeden Projektionsmodus die folgenden Bildrichtungen. Front (Standard) Front/Decke Während Sie das Objektiv halten, halten Sie den Verriegelungshebel fest und drehen Sie ihn gegen den Uhrzeigersinn, bis das Objektiv entriegelt ist. Ziehen Sie das Objektiv, in gerader Richtung ab, wenn es freigegeben Rück Rück/Decke...
Seite 33: Bildschirmeinstellung
"Ändern des Bildformats des projizierten Bilds" S.87 verwendeten Bildschirms ein. • Die Funktion Message Broadcasting für Epson Projector Management unterstützt diese Funktion nicht. Die Bildprojektionsfläche entspricht der Form des Bildschirms. Die Bildformat-Einstellungen sind zum Zeitpunkt des Kaufs wie folgt: Einstellen der Bildposition im projizierten Bildschirm •...
Seite 34: Anzeigen Eines Testbilds
Aufstellung des Projektors Stellen Sie mit den Tasten [ ], [ ], [ ] und [ ] die Bildposition Anzeigen eines Testbilds ein. Es kann ein Testbild angezeigt werden, um die Projektion ohne Mit dem Hintergrundtestbild können Sie die aktuelle Anzeigeposition angeschlossenes Videogerät einzustellen.
Seite 35 Aufstellung des Projektors Kreuzsraffie- Kreuzsraffie- Kreuzsraffie- Hauptmenübezeichnung Untermenü/Elemente Standard rung rung R rung G Erweitert Display Farbkalibrierung Multi-Projektion S.100 Kreuzsraffie- *1 Mit Ausnahme der benutzerdefinierten Gamma-Einstellungen rung B Farbbalken V Farbbalken H Grauskala *2 Außer bei Bildschirm, Panelkalibrierung und Farbabgleich *3 Außer bei Schwarzpegel, Skalieren, Farbabgleich und Farbjustage Vert.
Seite 36: Einstellung Der Position Des Projizierten Bilds (Objektivversatz)
Leinwand positioniert werden kann. Die Bereiche, in denen das Bild verschoben werden kann, sind unten aufgeführt. Die Position des projizierten Bildes kann nicht auf den horizontalen und vertikalen Maximalwert verschoben werden. EB-L1755U/EB-L1750U/EB-L1505UH/EB-L1500UH/EB-L1495U/EB- L1490U Bei Verwendung von ELPLU03/ELPLW05 Objektivmitte Projektionsbild, wenn das Objektiv in die Ausgangsposition bewegt...
Seite 37: Eb-L1715S/Eb-L1710S/Eb-L1515S/Eb-L1510S
Aufstellung des Projektors Bei Verwendung von ELPLX02/ELPLX02W EB-L1715S/EB-L1710S/EB-L1515S/EB-L1510S Bei Verwendung von ELPLU03/ELPLW05 Objektivmitte Projektionsbild, wenn das Objektiv in die Ausgangsposition bewegt Objektivmitte wird Projektionsbild, wenn das Objektiv in die Ausgangsposition bewegt Maximaler Bewegungsbereich: V x 20 % (oben), V x 5 % (unten) wird * Wenn bei horizontaler Ausrichtung der Maximalwert erreicht ist, kann Maximaler Bewegungsbereich: V x 16 %...
Seite 38 Aufstellung des Projektors Bei Verwendung von ELPLU04/ELPLW06/ELPLW08/ELPLM09/ELPLM10/ Bei Verwendung von ELPLX02/ELPLX02W ELPLM11/ELPLM15/ELPLL08 Objektivmitte Projektionsbild, wenn das Objektiv in die Ausgangsposition bewegt wird Maximaler Bewegungsbereich: V x 5 % Objektivmitte * Wenn bei horizontaler Ausrichtung der Maximalwert erreicht ist, kann das Bild nicht nach oben verschoben werden. Projektionsbild, wenn das Objektiv in die Ausgangsposition bewegt wird Maximaler Bewegungsbereich: V x 55 %...
Seite 39: Einstellen Der Bildgröße
Aufstellung des Projektors Passen Sie die Position des projizierten Bildes mit den Tasten [ • Stellen Sie die Bildhöhe mit dem vertikalen Objektivversatz ein, indem Sie das Bild von unten nach oben schieben. Wenn sie von ][ ][ ] an. oben nach unten eingestellt wird, kann es sein, dass sich die Unter Verwendung der Unter Verwendung des...
Seite 40: Fokuskorrektur
Aufstellung des Projektors Drücken Sie die [Zoom]-Taste an der Fernbedienung oder Fokuskorrektur die [Lens]-Taste am Bedienfeld. Drücken Sie wiederholt die [Lens]-Taste am Bedienfeld, bis der Drücken Sie die [Focus]-Taste an der Fernbedienung oder Bildschirm zur Anpassung des Zooms angezeigt wird. die [Lens]-Taste am Bedienfeld.
Seite 41: Korrektur Von Verzerrungen (Bildverzerrungen)
Aufstellung des Projektors Wenn Sie eines der folgenden Objektive nutzen, werden Sie durch eine Mitteilung zur Anpassung der Verzerrung (Bildverzerrung) aufgefordert. Passen Sie nach dem Fokus die Verzerrung an. ELPLX02, ELPLX02W, ELPLU03, ELPLU04, ELPLW05, ELPLW08, ELPLU02 s "Korrektur von Verzerrungen (Bildverzerrungen)" S.41 Drücken Sie zum Abschließen der Anpassung die [Esc]-Taste.
Seite 42: Registrieren Und Laden Von Objektiveinstellungswerten
Aufstellung des Projektors Registrieren und Laden von Bei Verwendung des ELPLU02 werden Sie aufgefordert, die Verzerrungen manuell anzupassen. Drehen Sie den Verzerrungsring Objektiveinstellungswerten gegen den Uhrzeigersinn, passen Sie dann den Fokus an. Drehen Sie nach Anpassung des Fokus den Verzerrungsring zur Korrektur der Sie können eine Objektivposition, deren Objektivversatz, Zoom, Fokus und Bildverzerrungen.
Seite 43 Aufstellung des Projektors Wählen Sie Objektivposition und drücken Sie dann die [ ]-Taste. Funktion Erläuterung Lädt die gespeicherten Einstellungen. Wenn Sie Speicherabruf Wählen Sie die Funktion, die Sie ausführen möchten und drücken einen Speicherstand wählen und die [ ]-Taste Sie dann die [ ]-Taste.
Seite 44: Einstellen Der Höhe Des Projizierten Bildes (Bei Normaler Aufstellung)
Aufstellung des Projektors Funktion Erläuterung Einstellen der Höhe des projizierten Bildes (bei Speicher umbenennen Ändern des Speichernamens. Wählen Sie den normaler Aufstellung) Speichernamen, den Sie ändern möchten und drücken Sie dann die [ ]-Taste. Geben Sie den Stellen Sie die Bildposition durch Verlängern oder Verkürzen der vorderen Speichernamen mithilfe der Soft-Tastatur ein.
Seite 45: Einstellen Der Horizontalen Neigung (Bei Normaler Aufstellung)
• IDs werden ignoriert, wenn die Projektor-ID auf Aus oder die Fernbedienungs-ID auf 0 gesetzt ist. • Wenn Sie Epson Web Control nutzen, können Sie einen spezifischen Projektor über ein Mobilgerät bedienen. s "Ändern von Einstellungen mit einem Webbrowser (Epson Web Control)"...
Seite 46: Prüfen Der Projektor Id
Aufstellung des Projektors Einstellen der Fernbedienungs-ID Stellen Sie den [ID]-Schalter der Fernbedienung auf On. Wählen Sie Einst. und drücken Sie die [ ]-Taste. Drücken Sie die [Menu]-Taste, um das Konfigurationsmenü zu schließen. Prüfen der Projektor ID Drücken Sie, während Sie die [ID]-Taste gedrückt halten, die Zahlentaste, die der ID des Projektors entspricht, den Sie bedienen Drücken Sie während der Projektion die [ ]-Taste und halten Sie...
Seite 47: Einstellen Der Uhrzeit
Aufstellung des Projektors Einstellen der Uhrzeit Die Einstellung der Fernbedienungs-ID ist in der Fernbedienung gespeichert. Auch wenn die Batterien der Fernbedienung zum Austausch herausgenommen werden, wird die gespeicherte ID- Sie können die Uhrzeit für den Projektor einstellen. Die eingestellte Uhrzeit Einstellung bewahrt.
Seite 48: Datum & Zeit
Aufstellung des Projektors Untermenü Funktion Einst. Die Einstellungen unter Sommerzeit-Einstellung werden übernommen. Internetzeit Untermenü Funktion Stellen Sie hier Ein ein, um die Zeit automatisch Internetzeit über einen Internet-Uhrzeit-Server zu aktualisieren. Datum & Zeit Internetzeitserver Geben Sie die IP-Adresse eines Internet-Uhrzeit- Untermenü...
Seite 49: Sonstige Einstellungen
Aufstellung des Projektors Zweck Einstellmethoden Sonstige Einstellungen Bedienung des Projektors per Stellen Sie A/V-Stummsch. lösen aufA/V Befehlskommunikation bei Stummschalten. Einstellungen für die Standardbedienung aktivem A/V Stummschalten. s Erweitert - Betrieb - A/V- Stummeinstellung - A/V-Stummsch. lösen Zweck Einstellmethoden S.160 Starten/Stoppen der Projektion Stellen Sie Direkt Einschalten auf Ein.
Seite 50: Einstellung Für Die Anzeige
Taste 2 oder USER-Taste 3. angezeigten Bildschirms. Schwarz und Logo. Wenn kein Logo registriert s Einstellung - USER-Taste S.158 ist, wird das EPSON-Logo angezeigt. Wenn Sie die mit Bildschirmanzeige belegte Hintergrundanzeige: Einstellung der Taste drücken, werden Menüs oder Meldungen Bildschirmanzeige ohne Bildsignal.
Seite 51: Anschließen Von Sonstiger Ausrüstung
Anschließen von sonstiger Ausrüstung Bezeichnung, Position und Ausrichtung der Anschlüsse können je nach angeschlossener Quelle unterschiedlich sein. Anschließen eines Computers Um Bilder von einem Computer zu projizieren, schließen Sie den Computer auf eine der folgenden Weisen an. Bei Verwendung eines handelsüblichen Computerkabels Schließen Sie den Ausgang der Computeranzeige an den Projektoranschluss Computer an.
Seite 52 Anschließen von sonstiger Ausrüstung • Ändern Sie den Audioausgang im Menü Audioeinstellungen. s Erweitert - A/V-Einstellungen - Audioeinstellungen S.160 • Wenn bei Verwendung eines HDMI-Kabels kein Ton gesendet wird, schließen Sie zum Senden des Tons ein handelsübliches Audiokabel an den Audio3- Anschluss an.
Seite 53: Anschließen Von Bildquellen
Audiosignale können über den Audio Out-Anschluss am Projektor ausgegeben werden, indem Sie den Audioausgang am Videogerät über ein handelsübliches Audiokabel mit dem Audio2-Anschluss des Projektors verbinden. Bei Verwendung eines handelsüblichen BNC-Videokabels (SDI-Eingang, nur EB-L1755U/EB-L1750U/EB-L1505UH/EB-L1500UH/EB-L1495U/EB-L1490U) Schließen Sie den SDI-Anschluss an der Bildquelle an den Projektoranschluss SDI an.
Seite 54 Anschließen von sonstiger Ausrüstung Cb/Pb Cr/Pr Computer AUDIO OUT Audio1 Cb/Pb Cr/Pr BNC(R/Cr/Pr, G/Y, B/Cb/Pb) AUDIO OUT Audio2 HDMI OUT HDMI Achtung • Wenn die Bildquelle eingeschaltet ist, während Sie sie am Projektor anschließen, kann dies zu Fehlfunktionen führen. • Wenn der Stecker eine andere Ausrichtung oder Form aufweist, versuchen Sie nicht, ihn mit Nachdruck in den Anschluss zu stecken. Dies kann zu Gerätebeschädigungen und Fehlfunktionen führen.
Seite 55: Anschließen Von Externen Geräten
Anschließen von sonstiger Ausrüstung • Ändern Sie den Audioausgang im Menü Audioeinstellungen. s Erweitert - A/V-Einstellungen - Audioeinstellungen S.160 • Wenn bei Verwendung eines HDMI-Kabels kein Ton gesendet wird, schließen Sie zum Senden des Tons ein handelsübliches Audiokabel an den Audio3- Anschluss an.
Seite 56 Anschließen von sonstiger Ausrüstung • Durch Einstellung von A/V-Ausgang auf Immer wird das Bild selbst dann ausgegeben, wenn sich der Projektor im Bereitschaftsmodus befindet. s Erweitert - A/V-Einstellungen - A/V-Ausgang S.160 • Es können nur analoge RGB-Signale vom Computer- oder BNC-Eingang an einem externen Monitor ausgegeben werden. Sie können bei Monitor-Ausgang einstellen, welche Signale ausgegeben werden sollen.
Seite 57: Anschließen Eines Lan-Kabels
Anschließen von sonstiger Ausrüstung Anschließen eines LAN-Kabels Schließen Sie an den LAN-Projektoranschluss einen LAN-Ausgang eines Netzwerkhubs oder eines anderen Geräts mithilfe eines im Handel erhältlichen 100BASE-TX- oder 10BASE-T LAN-Kabels an. Indem ein Computer über ein Netzwerk an den Projektor angeschlossen wird, können Sie Bilder projizieren und den Projektorstatus überprüfen. Um Fehlfunktionen vorzubeugen, verwenden Sie ein abgeschirmtes LAN-Kabel der Kategorie 5 oder höher.
Seite 58: Anschließen Eines Hdbaset Transmitter
Anschließen von sonstiger Ausrüstung Anschließen eines HDBaseT Transmitter Schließen Sie den optionalen HDBaseT Transmitter mit einem handelsüblichen 100BASE-TX-Netzwerkkabel an. "Sonderzubehör" S.255 HDBaseT • Bitte lesen Sie vor der Verwendung des HDBaseT Transmitter sorgfältig die mitgelieferte Bedienungsanleitung. • Verwenden Sie als LAN-Kabel ein von der HDBaseT Alliance empfohlenes STP-Kabel (gerade) der Kategorie 5e oder höher. Allerdings wird der Betrieb nicht für alle Eingabe-/Ausgabegeräte und Umgebungen garantiert.
Seite 59: Installieren Der Wlan-Einheit
Anschließen von sonstiger Ausrüstung Installieren der WLAN-Einheit Entfernen Sie die Luftfilterabdeckung. Greifen Sie den Luftfilterabdeckung-Riegel zwischen Ihren Fingern; ziehen Sie die Abdeckung zum Entfernen nach oben, während Sie den Riegel gedrückt halten. Befestigen Sie den Stopper mit einer Schraube. Entfernen Sie den Stopper für das WLAN-Gerät. Bringen Sie die Abdeckung des Luftfilters an.
Seite 60: Anbringen Der Kabelabdeckung
Anschließen von sonstiger Ausrüstung Setzen Sie die Laschen an der Kabelabdeckung in die beiden Schlitze auf der Projektorrückseite ein. Anbringen der Kabelabdeckung Durch Anbringen der Kabelabdeckung können Sie die angeschlossenen Kabel für eine aufgeräumte Projektoraufstellung verbergen. (Die Abbildungen gelten für einen Projektor mit Deckenmontage.) Warnung Binden Sie Netzkabel und andere Anschlusskabel nicht zusammen.
Seite 61 Anschließen von sonstiger Ausrüstung...
Seite 62: Grundfunktionen
Grundfunktionen In diesem Kapitel wird die Projektion und Bildeinstellung erläutert.
Seite 63: Einschalten Des Projektors
Einschalten des Projektors • Wenn der Startbildschirm angezeigt wird, wählen Sie die Eingangsquelle, Verbinden Sie vor dem Einschalten des Projektors Ihren Computer oder Ihr Videogerät mit dem Projektor. die Sie projizieren möchten. "Anschließen von sonstiger Ausrüstung" S.51 Warnung Schließen Sie den Projektor mit dem Netzkabel an eine Steckdose •...
Seite 64: Startbildschirm
Einschalten des Projektors Zeigt den QR-Code an und projiziert die Daten von einem Smartphone oder Tablet. Startbildschirm Zeigt die Hilfe an. Über den Startbildschirm können Sie mühelos Eingangsquellen oder häufig s "Verwendung der Hilfe" S.189 verwendete Funktionen wählen. Der Startbildschirm wird in folgenden Ruft das Konfiguration-Menü...
Seite 65: Ausschalten Des Projektors
Ausschalten des Projektors • Schalten Sie den Projektor zur Gewährleistung einer langen Betriebseinsatzzeit bei Nichtbenutzung aus. Die Lebenszeit der Lichtquelle variiert je nach Einstellungen im Konfiguration-Menü sowie den Umgebungs- und Nutzungsbedingungen. Die Helligkeit des projizierten Bildes verringert sich im Laufe der Projektionszeit. •...
Seite 66: Projizierung Von Bildern
Unter Verwendung der Unter Verwendung des Fernbedienung Bedienfeldes *Nur EB-L1755U/EB-L1750U/EB-L1505UH/EB-L1500UH/EB-L1495U/EB-L1490U Wenn zwei oder mehr Bildquellen angeschlossen sind, drücken Sie wiederholt die [Search]-Taste, bis das Zielbild projiziert wird. Wenn Ihr Videogerät angeschlossen ist, starten Sie die Wiedergabe vor der Quellensuche.
Seite 67: Umschalten Auf Das Zielbild Mit Hilfe Der Fernbedienung
• Drücken Sie die Taste der Eingangsquelle, die Sie projizieren möchten. Die Eingänge für die Tasten sind unten dargestellt. Fernbedienung Wählen Sie die Eingangsquelle, die projiziert werden soll; drücken Sie dann die [ ]-Taste. Eingang Wechselt zu Bildern von einem über ein Netzwerk angeschlossenen Computer. Nur bei EB-L1755U/EB-L1750U/EB-L1505UH/EB-L1500UH/EB-L1495U/EB- L1490U.
Seite 68: Anpassung Der Lautstärke
Projizierung von Bildern Anpassung der Lautstärke Sie können die Lautstärke von Audiosignalen vom Audio Out-Anschluss über eine der folgenden Methoden anpassen. • Drücken Sie die [Volume]-Tasten auf der Fernbedienung, um die Lautstärke einzustellen. ] Erhöht die Lautstärke. ] Vermindert die Lautstärke. Fernbedienung •...
Seite 69: Anpassung Von Projizierten Bildern
Anpassung von projizierten Bildern • Gekrümmte Fläche Korrektur von Verzerrung im Projektionsbild Sie können Verzerrungen, die bei der Projektion auf eine gekrümmte Fläche auftreten, korrigieren und den Grad der Vergrößerung und Keystone-Verzerrung in projizierten Bildern kann mit einer der folgenden Verkleinerung einstellen.
Seite 70: H/V-Keystone
Anpassung von projizierten Bildern • Mit der [Geometry]-Taste an der Fernbedienung oder der [ Taste am Bedienfeld wird ein Bildschirm zur Auswahl der Einstellungsmethode angezeigt. • Wenn Sie die Projektionsposition etc. erneut anpassen möchten, können Sie zum vorübergehenden Aufheben des Korrekturstatus Geometriekorrektur auf Aus setzen.
Seite 71: Quick Corner
Anpassung von projizierten Bildern Korrigieren Sie Trapezverzerrungen mit Hilfe von V-Keystone und Sie können dies nicht mit anderen Korrekturmethoden kombinieren. H-Keystone. V-Keystone Quick Corner Hiermit können Sie jede der vier Ecken des projizierten Bildes individuell anpassen. H-Keystone Drücken Sie während der Projektion die [Menu]-Taste. Wählen Sie Geometriekorrektur im Menü...
Seite 72: Gekrümmte Fläche
Anpassung von projizierten Bildern Wiederholen Sie die Schritte 4 und 5 nach Bedarf zur Anpassung Wenn Sie die [Esc]-Taste etwa zwei Sekunden lang drücken, der restlichen Ecken. wird die Bestätigungsmeldung zum Zurücksetzen auf die Standardeinstellungen angezeigt. Drücken Sie zum Abschließen der Korrekturen die [Menu]-Taste. Wählen Sie Ja, um die Quick Corner-Korrekturen zurückzusetzen.
Seite 73 Anpassung von projizierten Bildern Wählen Sie Gekrümmte Fläche und drücken Sie dann die [ • Projektion auf eine gebogene Fläche mit demselben Radius. Taste. • Wenn die Einstellungen stark verändert werden, kann es sein, dass der Fokus auch nach den Einstellungen nicht gleichmäßig ist. •...
Seite 74 Anpassung von projizierten Bildern Wählen Sie mit den Tasten [ ], [ ], [ ] und [ ] den Bereich, Stellen Sie mit den Tasten [ ], [ ], [ ] und [ ] die Form ein. den Sie einstellen möchten und drücken Sie dann die [ ]-Taste.
Seite 75 Anpassung von projizierten Bildern Wiederholen Sie Schritte 6 bis 8 nach Bedarf, um verbleibende Wählen Sie für die Einstellungen die Standardlinie und drücken Sie Teile einzustellen. dann die [ ]-Taste. Wenn das Bild vergrößert oder verkleinert wird, fahren Sie mit dem Verwenden Sie die [ ][ ]-Tasten, wenn Sie Horizont.
Seite 76 Anpassung von projizierten Bildern Passen Sie die Linearität an. Sie können die korrigierten Ergebnisse feineinstellen. Passen Sie mit Korrigieren Sie sie so, dass der Abstand zwischen den Linien gleich Quick Corner die Neigung des Bildes an, verwenden Sie dann zur ist.
Seite 77: Über Eck
Anpassung von projizierten Bildern Über Eck Dies ermöglicht Ihnen die Korrektur von Verzerrungen, die bei der Projektion auf eine Fläche mit rechten Winkeln auftreten, z. B. viereckige Säulen oder Raumecken, und die Einstellung des Grads der Vergrößerung und Verkleinerung. Platzieren Sie den Projektor mit in die Ausgangsposition bewegtem Objektiv direkt gegenüber der Projektionsfläche.
Seite 78 Anpassung von projizierten Bildern Wählen Sie entsprechend dem Projektionsbereich die Option Über Wählen Sie Eckenart und drücken Sie die [ ]-Taste. Eck hor oder Über Eck vert, drücken Sie dann die [ ]-Taste. Bei horizontaler Ausrichtung der Flächen: Wählen Sie Über Eck hor. Bei vertikaler Ausrichtung der Flächen: Wählen Sie Über Eck vert.
Seite 79 Anpassung von projizierten Bildern Passen Sie die Position des Projektors und den Objektivversatz so Wählen Sie mit den Tasten [ ], [ ], [ ] und [ ] den Bereich, an, dass die Linie in der Mitte des Bildschirms auf der Ecke liegt den Sie einstellen möchten und drücken Sie dann die [ ]-Taste.
Seite 80 Anpassung von projizierten Bildern Bei Auswahl von Über Eck vert: Passen Sie die Linearität mit den Tasten [ ][ ] an. Stellen Sie den linken und rechten Bereich anhand des Punkts ein, Korrigieren Sie sie so, dass der Abstand zwischen den Linien gleich der der vertikalen Linie in der Mitte des Bildschirms am nächsten ist.
Seite 81: Punktkorrektur
• Korrekturen sind in Inkrementen von 0,5 Pixel in alle Richtungen innerhalb der folgenden Bereiche möglich. Wählen Sie Punktkorrektur und drücken Sie dann die [ ]-Taste. EB-L1755U/EB-L1750U/EB-L1505UH/EB-L1500UH/EB-L1495U/EB- L1490U: Vertikal und horizontal bis 32 Pixel EB-L1715S/EB-L1710S/EB-L1515S/EB-L1510S: Vertikal und horizontal bis 27 Pixel.
Seite 82 Anpassung von projizierten Bildern Verschieben Sie mit den Tasten [ ], [ ], [ ] und [ ] den Punkt, den Sie korrigieren möchten und drücken Sie dann die [ ]-Taste. Wählen Sie die Anzahl an Punkten (3x3, 5x5, 9x9, Punktkorrektur 17x17) und nehmen Sie dann die Punktkorrektur- Einstellung vor.
Seite 83: Einstellung Der Projektionsqualität (Auswahl Des Farbmodus)
Anpassung von projizierten Bildern Mit jeder Betätigung der [Color Mode]-Taste wird der Farbmodus auf dem Sie können die korrigierten Ergebnisse feineinstellen. Wählen Sie zur Bildschirm angezeigt und der Farbmodus geändert. Anpassung der Neigung des Bildes die Option Quick Corner am Bildschirm in Schritt 4.
Seite 84 Helligkeitsstufe. Wenn Personalisiert ausgewählt ist, ist Konstantmodus verfügbar. Wählen Sie Lichtmodus und drücken Sie dann die [ ]-Taste. Wenn folgende Objektive am EB-L1755U/EB-L1750U/EB- L1715S/EB-L1710S angebracht sind, wird die Helligkeit beschränkt und Sie können Normal nicht auswählen. ELPLU03, ELPLW05, ELPLM09, ELPLS04, ELPLU02, ELPLR04, ELPLW04, ELPLM06, ELPLM07, ELPLL07 Wenn der Lichtmodus auf Personalisiert eingestellt ist, wählen...
Seite 85: Anleitung Zu Geschätzte Restzeit
Anpassung von projizierten Bildern • Wenn Konstantmodus auf Ein gesetzt ist, können Sie die Einstellungen bei Lichtmodus und Helligkeitsstufe nicht ändern. Wenn Sie diese Einstellungen ändern möchten, setzen Sie Konstantmodus auf Aus. • Wenn Konstantmodus auf Aus gesetzt ist, ändert sich der Wert bei Helligkeitsstufe je nach aktuellem Status der Lichtquelle.
Seite 86 Anpassung von projizierten Bildern Wenn Konstantmodus auf Aus gesetzt ist • Die ungefähre Zeit der Lichtquellennutzung kann je nach Betriebsbedingungen und -umgebung des Projektors möglicherweise : Helligkeitsstufe nicht realisiert werden. : Ungefähre Zeit, bis sich die Helligkeit der Lichtquelle um die Hälfte •...
Seite 87: Menge Des Licht Des Projizierten Bildes Einstellen
Anpassung von projizierten Bildern Menge des Licht des projizierten Bildes einstellen Ändern des Bildformats des projizierten Bilds Wenn Sie die Luminanz automatisch gemäß der Helligkeit des angezeigten Sie können das Bildformat des projizierten Bildes so anpassen, dass es am Bildes einstellen, erhalten Sie scharfe und farbenfrohe Bilder. besten der Art, des Seitenverhältnisses und der Auflösung des Eingabesignals entspricht.
Seite 88 Seitenverhältniseinstellung nicht angezeigt wird. 16:9 Projektion mit dem Seitenverhältnis 16:9. Projektion in voller Bildgröße des projizierten Voll Bildschirms. EB-L1755U/EB-L1750U/EB-L1505UH/EB-L1500UH/EB-L1495U/EB-L1490U Projektion mit Vergrößerung des Eingangsbildes auf die Hor. Zoom Bildformateinstellung: 16:10 volle Breite des projizierten Bildschirms unter Beibehaltung des Seitenverhältnisses. Bereiche, die über Seitenverhältnis des Eingangssignals...
Seite 89 Anpassung von projizierten Bildern Seitenverhältnis des Eingangssignals Seitenverhältnis des Eingangssignals 16:10 16:9 16:10 16:9 Automatisch 16:9 oder Normal Voll Hor. Zoom Hor. Zoom Vert. Zoom Nativ Vert. Zoom Nativ *1 Bei Eingabe eines HDTV-Signals (720p/1080i/1080p) wird das Seitenverhältnis des Signals beibehalten, während das Bild links und rechts abgeschnitten angezeigt wird.
Seite 90 Anpassung von projizierten Bildern Seitenverhältnis des Eingangssignals Seitenverhältnis des Eingangssignals 16:10 16:9 16:10 16:9 16:9 Vert. Zoom Hor. Zoom Nativ Vert. Zoom Das Bild kann je nach Auflösung des Eingangssignals abweichen. Bildformateinstellung: 16:10 Nativ Seitenverhältnis des Eingangssignals 16:10 16:9 Automatisch *1 Bei Eingabe eines HDTV-Signals (720p/1080i/1080p) wird das Seitenverhältnis oder Normal des Signals beibehalten, während das Bild links und rechts abgeschnitten...
Seite 91: Anpassen Des Bildes
Anpassung von projizierten Bildern Anpassen des Bildes Einstellung von Schattierung, Sättigung und Helligkeit Sie können Schattierung (Farbton), Sättigung (Lebendigkeit) und Helligkeit der sechs Achsen R (Rot), G (Grün), B (Blau), C (Cyan), M (Magenta) und Y (Gelb) Ihren Vorlieben entsprechend anpassen. Drücken Sie während der Projektion die [Menu]-Taste.
Seite 92 Anpassung von projizierten Bildern Durch Projektion eines Standbildes anpassen. Gamma kann mit Hilfe von Filmen nicht richtig angepasst werden. Korrekturwert wählen und einstellen Drücken Sie während der Projektion die [Menu]-Taste. Wählen Sie Erweitert unter Bild und drücken Sie dann die [ Taste.
Seite 93: Frame Interpolation
Anpassung von projizierten Bildern Wählen Sie Erweitert unter Bild und drücken Sie dann die [ Taste. Wenn Möchten Sie mit der Anpassung der Einstellung fortfahren? angezeigt wird, wählen Sie Ja oder Nein. Wählen Sie zum Anpassen eines anderen Farbtons Ja und wiederholen Sie das Verfahren ab Schritt 5.
Seite 94: Anpassen Der Bildauflösung (Bildoptimierung)
Wählen Sie den Grad der Interpolation aus: Niedrig, Normal oder Hoch. Stellen Sie Aus ein, wenn nach der Einstellung Rauschen auftritt. 2K-4K-Skalierung (nur EB-L1755U/EB-L1750U/EB-L1505UH/EB- L1500UH/EB-L1495U/EB-L1490U) 2K-4K-Skalierung ist eine Funktion, die ein Bild bei doppelter Auflösung Drücken Sie die [Menu]-Taste, um die Einstellungen zu beenden.
Seite 95: Bildvoreinstellungen
Anpassung von projizierten Bildern Wählen Sie eine der folgenden Optionen und drücken Sie die Bildvoreinstellungen ]-Taste. Wählen Sie die optimale Einstellung entsprechend dem projizierten Bild; es Aus: Deaktiviert 2K-4K-Skalierung. Wenn ein Signal, das die stehen fünf vorbereitete Voreinstellungen zur Verfügung. Panelauflösung dieses Projektors übersteigt, eingegeben wird, wird Die folgenden Einstellungen werden in den Voreinstellungen gespeichert.
Seite 96: Rauschunterdrückung
Anpassung von projizierten Bildern Drücken Sie die [Esc]-Taste, um zum vorherigen Bildschirm Rauschunterdrückung zurückzukehren. Sie können grobe Bilder feiner zeichnen, wenn Sie Progressivsignale oder progressive Zeilensprungsignale eingeben. Dies wird in folgenden Fällen deaktiviert. • Wenn Bildverarbeitung auf Schnell 2 gesetzt ist •...
Seite 97: Mpeg-Rauschunterdr
Anpassung von projizierten Bildern MPEG-Rauschunterdr. Super-resolution Sie können Punkt- und Blockrauschen reduzieren, die beim Projizieren von Um ein kräftiges Bild anzuzeigen, können Sie die Unschärfe an den Kanten MPEG-Filmen in den Umrissen auftreten. reduzieren, wenn die Auflösung des Bildsignals hochskaliert ist und projiziert wird.
Seite 98: Detailverbesserung
Anpassung von projizierten Bildern Detailverbesserung Projektion von 3D-Bildern (nur EB-L1505UH/EB- Sie können den Kontrast in detaillierten Bereichen eines Bildes zur L1500UH/EB-L1495U/EB-L1490U/EB-L1515S/EB- Hervorhebung von Texturen und Oberflächen verbessern. L1510S) Deaktiviert, wenn Bildvoreinstellungen auf Aus eingestellt ist. Wenn Sie zwei Projektoren verwenden, können Sie passive 3D-Bilder projizieren.
Seite 99: Nützliche Funktionen
Nützliche Funktionen Dieser Abschnitt beschreibt die Funktionen Multi-Projektion, Split Screen, Speicher, Zeitplan und Sicherheit.
Seite 100: Multi-Projektionsfunktion
• Wenn Sie die Anzeige auf eine spezifische Helligkeit abstimmen anpassen. möchten: Stellen Sie Lichtmodus bei dem Projektor mit dem dunkelsten • Setzen Sie 2K-4K-Skalierung auf Aus. (Nur EB-L1755U/EB-L1750U/ projizierten Bild auf Personalisiert ein und passen Sie dann EB-L1505UH/EB-L1500UH/EB-L1495U/EB-L1490U) Helligkeitsstufe auf die gewünschte Helligkeit an. Legen Sie diesen •...
Seite 101: Manuelle Offline-Anpassung
Multi-Projektionsfunktion Anpassung der projizierten Bilder Anpassung der Projektionsposition Passen Sie das Seitenverhältnis der Bilder an. Passen Sie die Position (Winkel) des Projektors an. s "Bildschirmeinstellung" S.33 s "Installationseinstellungen" S.32 s "Ändern des Bildformats des projizierten Bilds" S.87 Passen Sie die Anordnung der Bilder an. Passen Sie den Objektivversatz an.
Seite 102: Automatisches Neigen
Multi-Projektionsfunktion Automatisches Neigen Dieser Abschnitt erklärt, wie Sie den zu verwendenden Projektor in Gruppierung wählen und die projizierten Bilder automatisch konfigurieren. Die Positionseinrichtung wird mit Hilfe der an der Vorderseite des Projektors integrierten Kamera durchgeführt. Blockieren Sie Kamera und projizierte Bilder nicht. Drücken Sie während der Projektion die [Menu]-Taste.
Seite 103: Manuelles Kacheln
Multi-Projektionsfunktion Geben Sie das Eingangssignal zur Bildanzeige ein. Wählen Sie Positionseinrichtung und drücken Sie die [ ]-Taste. "Automatische Erkennung von Eingangssignalen und Ändern des Das Bild wird automatisch positioniert. projizierten Bildes (Quellensuche)" S.66 Wenn die Meldung "Lokalisierten Projektoren IDs zuweisen. Passen Sie bei Abschluss von Kacheln jegliche Positionslücken und den Möchten Sie fortfahren?"...
Seite 104: Kantenüberblendung
Multi-Projektionsfunktion Wiederholen Sie die Schritte 1 bis 4 für jeden für das Kacheln zu Kantenüberblendung verwendenden Projektor. Sie können die überlappenden Bereiche zur Erzeugung einer nahtlosen Wählen Sie Positionseinrichtung und drücken Sie die [ ]-Taste. Darstellung anpassen. Legen Sie die Positionen der Projektionsbilder in Reihenanordnung und Spaltenanordnung fest.
Seite 105 Multi-Projektionsfunktion Untermenü Funktion Führungsfarbe Wählen Sie eine Kombination von Führungsfarben aus den sechs Optionen. Schalten Sie die Kantenüberblendung ein. Wählen Sie Kantenüberblendung und drücken Sie dann die [ ]-Taste. Wählen Sie Ein, und drücken Sie die [ ]-Taste. Drücken Sie die [Esc]-Taste. Setzen Sie Linienführung auf Ein.
Seite 106: Schwarzpegel
Multi-Projektionsfunktion Wählen Sie die Höhe der Schattierung von 0 bis 15 und drücken Sie dann die [ ]-Taste. Drücken Sie die [Esc]-Taste. Setzen Sie nach Abschluss der Einstellungen Linienführung und Aus-/Einrichthilfe zum Fertigstellen auf Aus. Im obigen Beispiel müssen Sie Kante links anpassen, da Sie Schwarzpegel überlappende Bereiche auf der linken Bildseite (1) sehen.
Seite 107 Multi-Projektionsfunktion Wählen Sie Schwarzpegel bei Multi-Projektion und drücken Sie • Bei Anzeige eines Testbilds können Sie den Schwarzpegel nicht dann die [ ]-Taste. einstellen. • Bei einem hohen Wert für Geometriekorrektur ist die richtige Einstellung gegebenenfalls nicht möglich. • Auch nach der Anpassung des Schwarzpegels können die Helligkeit und der Farbton in Bereichen, in denen die Bilder überlappen, und in anderen Bereichen abweichen.
Seite 108 Multi-Projektionsfunktion Wählen Sie den gewünschten Bereich zur Anpassung und drücken Wiederholen Sie die Schritte 3 und 4 nach Bedarf zur Anpassung der restlichen Teile. Sie dann die [ ]-Taste. Der ausgewählte Bereich wird orangefarben angezeigt. Wenn mehrere Bildschirme überlappen, führen Sie die Anpassung basierend auf dem Bereich mit der meisten Überlappung durch (der hellste Bereich).
Seite 109 Multi-Projektionsfunktion Passen Sie mit den Tasten [ ][ ][ ] die Grenzlinienpositionen an, drücken Sie dann die [ ]-Taste. Wählen Sie mit den Tasten [ ][ ][ ] den Punkt, den Sie verschieben möchten; drücken Sie dann die [ ]-Taste. Der ausgewählte Punkt wird orangefarben angezeigt.
Seite 110: Bildschirmabstimmung
Multi-Projektionsfunktion • Sie sollten Bildschirmabstimmung 20 Minuten nach Einschaltung des Setzen Sie den Schwarzpegel auf den Standardwert zurück, indem Sie zum Zurückkehren zu Schritt 7 die [Esc]-Taste Projektors oder nach Abbruch von A/V Stummschalten durchführen. drücken, [Reset] wählen und dann die [ ]-Taste drücken.
Seite 111: Automatische Korrektur Von Helligkeit Und Farbton Mehrerer Projektoren
Multi-Projektionsfunktion • Alle projizierten Bilder werden ohne Lücken ausgerichtet (wir empfehlen Wählen Sie Auto-Anpassung starten und drücken Sie dann die als Breite der überlappenden Bilder 15 bis 45 %) ]-Taste. • Der Projektor ist parallel zur Projektionsfläche ausgerichtet Die automatische Anpassung ist bei Verwendung der folgenden Objektive nicht verfügbar.
Seite 112: Farbanpassung
Multi-Projektionsfunktion Folgender Bildschirm wird angezeigt. Farbanpassung Sie können bei jedem Farbton eine Feineinstellung der Farbbalance und Helligkeit von Schwarz zu Weiß vornehmen. Wenn die Projektoren nicht mit einem Netzwerk verbunden sind oder Sie die Anpassung nach der automatischen Anpassung manuell durchführen möchten, führen Sie bei allen Projektoren die nachstehenden Schritte durch.
Seite 113: Anzeige Eines Skalierten Bildes
Multi-Projektionsfunktion Wiederholen Sie Schritt 2 und stellen Sie jedes Niveau ein. Schalten Sie Skalieren ein. Wählen Sie Skalieren und drücken Sie dann die [ ]-Taste. Drücken Sie die [Esc]-Taste, um zum vorherigen Bildschirm Wählen Sie Automatisch oder Manuell und drücken Sie dann die [ zurückzukehren.
Seite 114 Multi-Projektionsfunktion Stellen Sie die Skalierung ein. Wählen Sie Bild zoomen oder Vollbild und drücken Sie dann die [ Taste. Wählen Sie mit den Tasten [ ] die Einstellungsmethode und Bild zoomen: Einstellung entsprechend des gerade angezeigten Bildes. stellen Sie mit den Tasten [ ][ ] ein. Vergrößern -+: Vergrößert oder verkleinert ein Bild gleichzeitig horizontal und vertikal.
Seite 115: Projektionsfunktionen
Com- schirm puter HDMI HDBaseT DVI-D Computer Nur EB-L1755U/EB-L1750U/EB-L1505UH/EB-L1500UH/EB-L1495U/EB- L1490U • Signale jenseits WUXGA werden nicht unterstützt. • Wenn 2K-4K-Skalierung aktiviert ist, wird eine Meldung angezeigt. Wählen Sie zur Deaktivierung von 2K-4K-Skalierung Ja. (Nur EB- L1755U/EB-L1750U/EB-L1505UH/EB-L1500UH/EB-L1495U/EB- L1490U) s Bild - Bildoptimierung - 2K-4K-Skalierung...
Seite 116: Bedienung
Projektionsfunktionen Bedienung Projizieren auf einem Split-Screen Drücken Sie während der Projektion die [Split]-Taste an der Fernbedienung. Die gegenwärtig gewählte Eingangsquelle wird auf der linken Bildschirmseite projiziert. Fernbedienung Wählen Sie Quelle und drücken Sie dann die [ ]-Taste. Wählen Sie jede Eingangsquelle für Links und Rechts. Sie können dieselben Bedienschritte über das Konfigurationsmenü...
Seite 117 Projektionsfunktionen Austauschen der linken und rechten Anzeige Mit dem folgenden Verfahren können Sie die gleichen Funktionen ausführen. Befolgen Sie die nachstehenden Schritte zum Austauschen der Anzeigen. s "Automatische Erkennung von Eingangssignalen und Ändern des projizierten Bildes (Quellensuche)" S.66 Drücken Sie während der Split-Screen-Projektion auf die [Menu]- s "Umschalten auf das Zielbild mit Hilfe der Fernbedienung"...
Seite 118 Projektionsfunktionen • Sie können nicht gleichzeitig beide Bilder vergrößern. • Wird ein Bild vergrößert, wird das andere verkleinert. • Abhängig von den Videoeingangssignalen können die Bilder links und rechts auch dann unterschiedlich groß erscheinen, wenn Gleich eingestellt ist. Ändern des Tons Die projizierten Bilder erscheinen wie unten gezeigt, nachdem Sie die Anzeigegröße eingestellt haben.
Seite 119: Einschränkungen Während Der Split-Screen-Projektion
Projektionsfunktionen • Drücken Sie die [Split]-Taste der Fernbedienung. • Wählen Sie Split Screen beenden im Bildschirm Split Screen Setup. S.116 Einschränkungen während der Split-Screen-Projektion Betriebseinschränkungen Bei jedem Drücken der [A/V Mute]-Taste wird A/V Stummschalten ein- Das Folgende kann während der Split-Screen-Projektion nicht ausgeführt bzw.
Seite 120: Einfrieren Des Bildes (Einfrieren)
Projektionsfunktionen • Die Lichtquelle schaltet sich bei Ausführung von A/V Stummschalten Einfrieren des Bildes (Einfrieren) aus. Wenn für bewegte Bilder Einfrieren aktiviert ist, wird das eingefrorene Bild • Wenn Sie beim Ein- oder Ausschalten des Videos ein- oder auch weiter projiziert, so dass Sie auch bewegte Bilder einzeln wie ausblenden möchten, geben Sie die gewünschte Anzahl an Sekunden Standbilder projizieren können.
Seite 121: Vergrößern Von Bildausschnitten (E-Zoom)
Drücken Sie die Taste [ ], um das Kreuz anzuzeigen ( • Wenn 2K-4K-Skalierung aktiviert ist, wird eine Meldung angezeigt. Wählen Sie zur Deaktivierung von 2K-4K- Fernbedienung Skalierung Ja. (Nur EB-L1755U/EB-L1750U/EB-L1505UH/EB- L1500UH/EB-L1495U/EB-L1490U) s Bild - Bildoptimierung - 2K-4K-Skalierung S.154 Bewegen Sie das Kreuz ( ) auf den zu vergrößernden...
Seite 122: Speichern Eines Benutzerlogos
Projektionsfunktionen Bewegen Sie den Rahmen, um den Bereich des Bildes Speichern eines Benutzerlogos auszuwählen, den Sie als Benutzerlogo verwenden möchten. Sie können dieselben Vorgänge auch über das Bedienfeld des Sie können das gerade projizierte Bild als Benutzerlogo speichern. Projektors steuern. Fernbedienung Wurde ein Benutzerlogo gespeichert, kann die Logoeinstellung nicht auf die Werkseinstellung zurückgesetzt werden.
Seite 123: Speicherfunktion
Speicherfunktion Die Einstellungen für das gerade angezeigte Bild und die Werte für die Geometriekorrektur werden gespeichert, um sie bei Bedarf wieder laden zu können. Speichern/Abrufen/Löschen/Rücksetzen des Speichers Drücken Sie während der Projektion die [Memory]-Taste. Fernbedienung Speicher: Die Einstellungen der folgenden Menüpunkte werden gespeichert.
Seite 124 Speicherfunktion Funktion Erläuterung Speicher umbenennen Ändern des Speichernamens. Wählen Sie den Speichernamen, den Sie ändern möchten und drücken Sie dann die [ ]-Taste. Geben Sie den Speichernamen mithilfe der Soft-Tastatur ein. s "Bedienoperationen der Soft-Tastatur" S.167 Wenn Sie fertig sind, bewegen Sie den Cursor auf Finish und drücken Sie dann die [ ]-Taste.
Seite 125: Zeitplanfunktion
Zeitplanfunktion Sie können das Ein-/Ausschalten des Projektors und die Auswahl seiner Legen Sie einen Zeitplan fest. Eingangsquellen als Ereignisse im Zeitplan festlegen. Gespeicherte Ereignisse Untermenübezeichnu Funktion werden automatisch wöchentlich zu der festgelegten Uhrzeit an den festgelegten Tagen ausgeführt. Ereignis-Einstellung Wählen Sie die Projektorfunktion aus, die bei dem Sie können bis zu 30 Ereignisse in Zeitplan und ein Ereignis in Erweiterter Ereignis ausgeführt werden soll.
Seite 126: Prüfung Eines Ereignisses
Zeitplanfunktion Prüfung eines Ereignisses Dieser Abschnitt erklärt, wie Sie ein Zeitplan-Ereignis prüfen. Drücken Sie während der Projektion die [Menu]-Taste. Wählen Sie unter Erweitert die Option Planeinstellungen. Die Markierung erscheint, wenn das Ereignis gespeichert wird. • Die Lichtquellenkalibrierung startet jedoch nicht automatisch, wenn der Projektor kontinuierlich länger als 24 Stunden benutzt oder regelmäßig die Direktabschaltung verwendet wird.
Seite 127: Bearbeitung Eines Ereignisses
Zeitplanfunktion Drücken Sie zum Markieren des Datums, das Sie prüfen möchten, die Tasten [ ][ ]. Die Details der registrierten Ereignisse zum ausgewählten Datum werden angezeigt. Markieren Sie das Ereignis, das Sie bearbeiten möchten, und drücken Sie dann die [Esc]-Taste. (Blau): Aktiviertes Ereignis (Grau): Deaktiviertes Ereignis : Regelmäßiges Ereignis...
Seite 128 Zeitplanfunktion Untermenübezeichnu Funktion Bearbeiten Bearbeitet den Inhalt des gewählten Ereignisses. Wählen Sie Speichern und drücken Sie die [ Taste, um die Bearbeitung abzuschließen. Löschen Löscht das gewählte Ereignis. Speichert ein neues Ereignis. Wählen Sie Neu hinzufügen Speichern und drücken Sie die [ ]-Taste, um die Registrierung abzuschließen.
Seite 129: Sicherheitsfunktionen
Sicherheitsfunktionen • Benutzerlogoschutz Der Projektor besitzt die folgenden erweiterten Sicherheitsfunktionen: Das Benutzerlogo, das vom Besitzer des Projektors eingestellt wurde, kann • Kennwortschutz ohne Autorisierung nicht geändert werden. Wenn die Option Sie können den Personenkreis, der den Projektor verwendet, Benutzerlogoschutz auf Ein eingestellt ist, sind die folgenden einschränken.
Seite 130: Eingabe Des Kennworts
Sicherheitsfunktionen Halten Sie während der Projektion etwa fünf Sekunden lang Wählen Sie Ein, und drücken Sie die [ ]-Taste. die [Freeze]-Taste gedrückt. Drücken Sie die [Esc]-Taste, um zum Bildschirm in Schritt 2 Das Kennwortschutz-Einstellungsmenü wird angezeigt. zurückzukehren. Fernbedienung Geben Sie das Kennwort ein. Wählen Sie Kennwort und drücken Sie dann die [ ]-Taste.
Seite 131: Sperrfunktion Der Bedienungstasten
Bildschirm angezeigten "Request Code: xxxxx" notieren und sich an die Wählen Sie eine der folgenden Möglichkeiten, um die Tasten des nächstgelegene Adresse wenden, die in der Kontaktliste für Epson-Projektoren Bedienfelds zu sperren. Auch wenn das Bedienfeld gesperrt ist, können Sie aufgeführt ist.
Seite 132: Objektivsperre
Sicherheitsfunktionen Sie können diese Funktion auch unter Tastensperre im Konfigurationsmenü einstellen. s Einstellung - Sperreinstellung - Tastensperre S.158 Wählen Sie entweder Vollsperre oder Bedienungssperre je nach Einsatzzweck. Setzen Sie Objektivsperre im Konfiguration-Menü auf Ein. Einstellung - Sperreinstellung - Objektivsperre S.158 Tastensperre Fernbedienung Diese Funktion sperrt die folgenden Tasten an der Fernbedienung.
Seite 133: Sicherheitsschloss
Sicherheitsfunktionen Mit jedem ca. 5-sekündigen Tastendruck der [ ]-Taste wird die Anbringen des Kabelschlosses Fernbedienung-Tastensperre ein- oder ausgeschaltet. Führen Sie ein Kabelschloss durch die Anschlussstelle. Fernbedienung Weitere Informationen zum Abschließen entnehmen Sie bitte der Bedienungsanleitung des Kabelschlosses. Die folgenden Funktionen sind auch bei aktivierter Tastensperre der Fernbedienung möglich.
Seite 134: Verwendung Des Projektors In Einem Netzwerk
Verwendung des Projektors in einem Netzwerk Befolgen Sie die Anweisungen in diesen Abschnitten, wenn Sie Ihren Projektor für den Einsatz in einem Netzwerk einrichten möchten.
Seite 135: Projektion Über Ein Kabelnetzwerk
Wählen Sie das Menü Netzwerk und drücken Sie [Enter]. Verbinden Sie den Projektor dazu mit Ihrem Netzwerk und starten Sie dann zur Netzwerkprojektion Projektor und Computer. Installieren Sie nach Verbindung und Einrichtung des Projektors Epson iProjection von der Epson Projector Software CD-ROM (falls verfügbar) oder von der Website.
Seite 136 Wählen Sie das Menü Wired LAN und drücken Sie [Enter]. • Kennwort zu Remote: Ermöglicht Ihnen die Einrichtung eines Authentifizierungskennworts für den Einsatz der Remote-Funktion in Epson Web Control bei Einrichtung oder Steuerung des Projektors. Sie können maximal 8 Single Byte alphanumerische Zeichen eingeben. (Nutzername lautet EPSONREMOTE;...
Seite 137 Projektion über ein Kabelnetzwerk Drücken Sie die Tasten [ ][ ][ ] an der Fernbedienung und wählen Sie dann die Nummer, die Sie über die eingeblendete Tastatur eingeben möchten. Drücken Sie zum Bestätigen die [Enter]-Taste. Falls die IP-Adresse an LAN-Standby-Bildschirm und Startbildschirm nicht angezeigt werden soll, setzen Sie Anzeige IP-Adress auf Aus.
Seite 138: Projektion Über Ein Wlan-Netzwerk
Nutzern über ein Netzwerk projizieren. Anweisungen finden Sie in der „Bedienungsanleitung zu Epson iProjection (Windows/Mac)“. • Mit der App Epson iProjection (iOS/Android) können Sie Inhalte von iOS- oder Android-Mobilgeräten projizieren. Sie können Epson iProjection (iOS/Android) kostenlos aus dem App Store oder von Google Play herunterladen.
Seite 139 Projektorsteuerung. Sie können maximal 32 Single Byte alphanumerische Zeichen eingeben. • Kennwort zu Remote: Ermöglicht Ihnen die Einrichtung eines Kennworts für den Zugriff auf den Projektor über Remote in Epson Web Control. Sie können maximal 8 Single Byte alphanumerische Zeichen eingeben. (Nutzername lautet EPSONREMOTE;...
Seite 140 Projektion über ein WLAN-Netzwerk Verwenden Sie zur Eingabe von Namen und Kennwort die Wenn Sie die SSID manuell zuweisen müssen, wählen Sie zur Eingabe der SSID SSID. eingeblendete Tastatur. Heben Sie mit den Tasten [ [ ][ ] an der Fernbedienung die Zeichen hervor und drücken Sie zur Auswahl [Enter].
Seite 141: Auswahl Von Wlan-Netzwerkeinstellungen Unter Windows
Projektion über ein WLAN-Netzwerk Drücken Sie die [LAN]-Taste der Fernbedienung. Auswahl von WLAN-Netzwerkeinstellungen unter Die Kabelnetzwerkeinstellungen sind abgeschlossen, wenn Sie die Windows richtige IP-Adresse am LAN-Standby-Bildschirm sehen. Wählen Sie vor Verbindung mit dem Projektor das richtige WLAN- Netzwerk an Ihrem Computer. Doppelklicken Sie zum Zugreifen auf Ihr WLAN-Dienstprogramm auf das Netzwerksymbol in der Windows-Taskleiste.
Seite 142: Einrichtung Der Wlan-Sicherheit
Projektion über ein WLAN-Netzwerk Wählen Sie das Menü Wireless LAN und drücken Sie [Enter]. Einrichtung der WLAN-Sicherheit Sie können die Sicherheit für Ihren Projektor zum Einsatz in einem WLAN- Netzwerk einrichten. Richten Sie eine der folgenden Sicherheitsoptionen entsprechend den in Ihrem Netzwerk verwendeten Einstellungen ein: •...
Seite 143 Projektion über ein WLAN-Netzwerk • WPA2-PSK, WPA/WPA2-PSK: Wählen Sie das zu importierende Zertifikat über die angezeigte Liste. Wählen Sie Installation vollständig. Befolgen Sie die Anweisungen zum Speichern der Einstellungen und zum Schließen des Menüs. Durch eine eingeblendete Meldung werden Sie aufgefordert, das Kennwort für das Zertifikat einzugeben.
Seite 144: Unterstützte Client- Und Ca-Zertifikate
* Sie können ein Kennwort mit bis zu 64 alphanumerischen Zeichen Einstellungen und zum Schließen des Menüs. festlegen. Wenn Sie mehr als 32 Zeichen eingeben möchten, müssen Sie den Text in Ihrem Webbrowser eingeben. "Ändern von Einstellungen mit einem Webbrowser (Epson Web Unterstützte Client- und CA-Zertifikate Control)" S.233 Sie können diese Arten von digitalen Zertifikaten registrieren.
Seite 145: Verwendung Eines Qr-Codes Zur Verbindung Eines Mobilgerätes
Projektionsfläche direkt zugewandt und nah genug zu sein, damit der projizierte Code in den Rahmen des QR-Code-Lesers • Stellen Sie sicher, dass Sie die aktuelle Version von Epson iProjection Ihres Mobilgerätes passt. Falls Sie zu weit von der auf Ihrem Gerät installiert haben (diese Funktion wird von Epson Projektionsfläche entfernt stehen, wird der Code möglicherweise...
Seite 146: Verbindung Eines Windows-Computers Mittels Usb-Schlüssel
Projektion Ihrer Präsentation. Sie zum Deaktivieren der Firewall auf Ja. • Zur Softwareinstallation benötigen Sie Administratorrechte. Richten Sie den USB-Schlüssel mit Epson iProjection (Windows) • Falls sie nicht automatisch installiert wird, doppelklicken Sie ein. auf die Datei MPPLaunch.exe auf dem USB-Schlüssel.
Seite 147: Sicheres Http
Sicheres HTTP Über das HTTPS-Protokoll können Sie die Sicherheit zwischen dem Importieren eines Web-Server-Zertifikats mit Hilfe Projektor und einem Webbrowser, mit dem er kommuniziert, verbessern. der Menüs Erstellen Sie dazu ein Serverzertifikat, installieren Sie es auf dem Projektor und schalten Sie zur Verifizierung der Zuverlässigkeit des Webbrowsers die Sie können Ihr Web-Server-Zertifikat erstellen und über die Projektormenüs Einstellung Sicheres HTTP in den Projektormenüs ein.
Seite 148: Unterstützte Web-Server-Zertifikate
Sicheres HTTP Wählen Sie das Menü Sonstige und drücken Sie [Enter]. Geben Sie ein Kennwort ein und drücken Sie [Enter]. Das Zertifikat wird importiert und eine Bestätigungsmeldung erscheint. Unterstützte Web-Server-Zertifikate Sie können diese Arten von digitalen Zertifikaten registrieren. Web-Server-Zertifikat (Sicheres HTTP) Punkt Erläuterung PKCS#12...
Seite 149: Konfiguration-Menü
Konfiguration-Menü In diesem Kapitel wird das Konfiguration-Menü mit seinen Funktionen erläutert.
Seite 150: Verwendung Des Konfiguration-Menüs
Verwendung des Konfiguration-Menüs In diesem Abschnitt wird die Verwendung des Konfiguration-Menü Wählen Sie einen Untermenüpunkt aus. erläutert. Obwohl die folgenden Schritte am Beispiel der Fernbedienung erklärt werden, können Sie dieselben Vorgänge auch über das Bedienfeld des Projektors steuern. Hinweise zu den verfügbaren Tasten und ihren Funktionen finden Sie in den Anleitungen im Menü.
Seite 151: Liste Der Funktionen
Liste der Funktionen Hauptmenübe- Untermenübezeich- Punkte oder Einstellwerte Tabelle zum Konfigurationsmenü zeichnung nung Die einstellbaren Menüpunkte sind vom jeweils verwendeten Modell sowie Sync. 0 bis 31 dem Bildsignal und von der Projektionsquelle abhängig. Position -128 bis 127 Hauptmenübe- Untermenübezeich- Punkte oder Einstellwerte Auto Setup Ein, Aus zeichnung...
Seite 152 Liste der Funktionen Hauptmenübe- Untermenübezeich- Punkte oder Einstellwerte Hauptmenübe- Untermenübezeich- Punkte oder Einstellwerte zeichnung nung zeichnung nung Testbild Standard, Kreuzsraffierung, HDBaseT Steuerung/Kommunik., Extron Kreuzsraffierung R, Kreuzsraffierung G, Farbkalibrierung Auto-Anpassung starten, Kreuzsraffierung B, Farbbalken V, Rückgängig, Wiederholen, Farbbalken H, Grauskala, Vert. Farbabgleich graue Balken, Hor.
Seite 153: Menü Netzwerk
Liste der Funktionen Hauptmenübe- Untermenübezeich- Punkte oder Einstellwerte Hauptmenübezeichnu Untermenübezeichnu Punkte oder zeichnung nung Einstellwerte Reset (Werksstandard) Reset (Werksstandard), Kennwort IP-Einstellungen DHCP, IP Address, Subnet Mask, Gateway Address Menü Netzwerk SSID-Anzeige Ein, Aus Anzeige IP-Adress Ein, Aus Hauptmenübezeichnu Untermenübezeichnu Punkte oder IPv6-Einstellungen IPv6, Auto- Einstellwerte...
Seite 154: Menü Bild
Liste der Funktionen Hauptmenübezeichnu Untermenübezeichnu Punkte oder Einstellwerte Trap IP Address 1, Trap IP Address 2 Community Name PJLink-Nachricht Ein, Aus Benachr. IP-Adr. Menü Sonstige s S.176 Sicheres HTTP Ein, Aus Web-Server-Zertifikat Prioritätsgateway Wired LAN, Wireless AMX Device Discovery Ein, Aus Crestron RoomView Ein, Aus Untermenü...
Seite 155 Farbtemperatur: Hier können Sie den Gesamtfarbton des s "Anpassen der Bildauflösung (Bildoptimierung)" S.94 Bilds in 14 Stufen zwischen 3200K und 10000K einstellen. : (Nur EB-L1755U/EB-L1750U/EB- 2K-4K-Skalierung Bei einer hohen Einstellung erscheinen die Bilder bläulich, L1505UH/EB-L1500UH/EB-L1495U/EB-L1490U) Sie können bei einer niedrigen Einstellung werden sie rötlich bei einer verdoppelten Auflösung projizieren.
Seite 156: Menü Signal
Liste der Funktionen Untermenü Funktion Menü Signal Dynamischer Stellen Sie diese Option auf Normal oder Hohe Geschw. Kontrast ein, um die IRIS-Blende einzustellen und so die optimale Die einstellbaren Menüpunkte sind vom Bildsignal und von der Quelle der Belichtung für die zu projizierenden Bilder zu erreichen. Projektion abhängig.
Seite 157 Liste der Funktionen Untermenü Funktion Untermenü Funktion Tracking (Nur verfügbar, wenn ein analoges RGB-Computersignal Erweitert Sie können Einstellungen vornehmen, indem Sie die folgenden eingegeben wird.) Punkte wählen. Einstellung der Computerbilder beim Auftreten von vertikalen Videobereich: Wählen Sie den Videobereich für das Bildstreifen.
Seite 158: Menü Einstellung
Liste der Funktionen Untermenü Funktion Menü Einstellung angeschlossenen Geräten, die nicht richtig angezeigt werden, verbessern. Skalieren Wenn Sie ein Bild mit mehreren Projektoren projizieren, stellen Sie für jeden Projektor den Bildbereich ein, der dargestellt werden soll. s "Anzeige eines skalierten Bildes" S.113 Reset Sie können alle Einstellungen aus dem Signal-Menü...
Seite 159 Liste der Funktionen Untermenü Funktion Untermenü Funktion Geometriekor- Sie können die Verzerrung korrigieren. Sperreinstellung Tastensperre: Die eingestellte Tastensperre deaktiviert alle rektur Tastenfunktionen des Projektor-Bedienfelds. s "Korrektur von Verzerrung im Projektionsbild" S.69 • Aus: s "Tastensperre" S.131 Bricht die Geometriekorrektur vorübergehend ab. Objektivsperre: Bei Einstellung auf Ein werden die Funktionen •...
Seite 160: Menü Erweitert
Liste der Funktionen Untermenü Funktion Menü Erweitert Fernst.-Empfän- Sie können den Empfang des Fernbedienungssignals beschränken. Wenn diese Option auf Aus eingestellt ist, können Sie keine Vorgänge über die Fernbedienung steuern. Wenn Sie die Fernbedienung verwenden möchten, halten Sie die [Menu]- Taste auf der Fernbedienung mindestens 15 Sekunden lang gedrückt, um die Einstellung auf ihren Standardwert zurückzusetzen.
Seite 161 Liste der Funktionen Untermenü Funktion Untermenü Funktion s "Farbabgleich" S.230 Display Hier können Sie die Einstellungen für die Projektoranzeige vornehmen. OSD-Drehung: Dreht das Menü um 90 ˚. Menüposition: Auswahl der Position, an der das Menü auf Sie können das Benutzerlogo ändern, das während der Benutzerlogo die Leinwand projiziert werden soll.
Seite 162 Projektor gelieferte Fernbedienung der Projektor im Bereitschaftsmodus befindet. verwenden. Wenn Einfach gewählt ist, können Sie die mit anderen Epson-Projektoren gelieferte Fernbedienung zum A/V-Stummeinstellung: Nehmen Sie Einstellungen Steuern dieses Projektors verwenden. Dies ist nützlich, bezüglich der A/V-Stummschaltung vor.
Seite 163 Liste der Funktionen Untermenü Funktion Untermenü Funktion an diesem Projektor oder auf der verwendeten ELPLS04, ELPLU02, ELPLR04, ELPLW04, ELPLM06, Fernbedienung nicht vorhanden sind. ELPLM07, ELPLL07 • Piepston: Bei Einstellung von Ein ertönt ein Piepston zur Datum & Zeit: Einstellung der Systemzeit für den Projektor. Bestätigung, dass das Gerät ein- oder ausgeschaltet wird s "Einstellen der Uhrzeit"...
Seite 164 Liste der Funktionen Untermenü Funktion Untermenü Funktion Standby-Modus Standby-Modus: Wenn Sie Kommunikat. ein wählen, HDBaseT Steuerung/Kommunik.: (Dies kann nicht eingestellt werden, können Sie die folgenden Bedienschritte selbst dann wenn Extron XTP auf Ein gesetzt ist.) Bei Einstellung auf vornehmen, wenn der Projektor sich im Standby-Modus Ein werden Ethernet-Kommunikation, serielle befindet: Kommunikation und die über den HDBaseT-Transmitter...
Seite 165 Liste der Funktionen Untermenü Funktion Untermenü Funktion Multi-Projektion Stellen Sie diesen Menüpunkt ein, wenn Sie mit mehreren Planeinstellun- Sie können für den Projektor einen Zeitplan festlegen, damit Projektoren arbeiten. spezielle Bedienvorgänge an einem zuvor festgelegten Zeitpunkt ausgeführt werden. s "Multi-Projektionsfunktion" S.100 s "Zeitplanfunktion"...
Seite 166: Menü Netzwerk
Liste der Funktionen Untermenü Funktion Menü Netzwerk Netzwerkinfo - Zeigt die folgenden Einstellungsstatusinformationen für das Ist Netzwerkschutz auf Ein in Kennwortschutz eingestellt, erscheint eine W-LAN Netzwerk an. • Verbindungsmodus entsprechende Meldung und die Netzwerkeinstellungen können nicht • W-LAN-System verändert werden. Stellen Sie Netzwerkschutz auf Aus und konfigurieren •...
Seite 167: Hinweise Zur Bedienung Des Menüs Netzwerk
Lesen Sie beim Verbinden von iOS- oder Android-Geräten über Das Netzwerk-Menü enthält Punkte, bei denen während der Einrichtung Epson iProjection den angezeigten QR-Code ein. Buchstaben und Zahlen eingegeben werden müssen. Wenn dies der Fall ist, Für die Netzwerkeinstellungen stehen folgende Menüs zur wird die folgende Software-Tastatur angezeigt.
Seite 168: Menü Grund
Epson iProjection eingeben. Sie können bei der Bearbeitung maximal 16 alphanumerische Wenn diese Option auf Ein gesetzt ist und Sie über Epson Suchwortanzei- Zeichen (Single Byte) eingeben. (" * + , / : ; < = > ? [ \ ] ` | und iProjection eine Verbindung zum Projektor herstellen, wird das Leerzeichen können nicht verwendet werden.)
Seite 169: Menü Wireless Lan
Liste der Funktionen Menü Wireless LAN Untermenü Funktion SSID Geben Sie eine SSID ein. Ist für das Wireless LAN-System, Installieren Sie die WLAN-Baugruppe (ELPAP10), um den Projektor über in dem der Projektor partizipiert, eine SSID vorhanden, ein WLAN an einen Computer anzuschließen. geben Sie diese ein.
Seite 170 Zertifikats wählen. • EAP-TLS: Meist zur Verwendung eines Client-Zertifikats s "Ändern von Einstellungen mit einem Webbrowser verwendetes Authentifizierungsprotokoll. (Epson Web Control)" S.233 • EAP-FAST, LEAP: Wählen Sie diese Option aus, wenn Wenn Verbindungsmodus auf AdHoc eingestellt wird, wird diese Authentifizierungsprotokolle verwendet werden.
Seite 171 Liste der Funktionen Untermenü Funktion Untermenü Funktion Serverzert. Prüfen: Setzen Sie diese Einstellung zur SSID-Anzeige Um zu verhindern, dass die SSID auf dem LAN-Standby- Durchführung einer Verifizierung für das Zertifikat des Bildschirm angezeigt wird, wählen Sie hierfür Aus. Zertifizierungsservers auf Ein. Um ein Serverzertifikat Um zu verhindern, dass die IP-Adresse auf dem LAN- Anzeige IP-Ad- überprüfen zu können, muss die Option CA-Lizenz...
Seite 172 WPA besitzt ebenfalls Funktionen zur Benutzerauthentifizierung. Es gibt zwei Authentifizierungsfunktionen von WPA: mit einem gung der IPv6-Adresse die Einstellungen unter Erweitert in Epson Web Control. Authentifizierungsserver oder Authentifizierung zwischen Computer und einem Zugriffspunkt ohne Verwendung eines Authentifizierungsservers. s "Ändern von Einstellungen mit einem Webbrowser (Epson Web Control)"...
Seite 173: Menü Wired Lan
Liste der Funktionen Access-Point suchen-Bildschirm Menü Wired LAN Gefundene Zugriffspunkte werden als Liste angezeigt. Untermenü Funktion Sucht erneut nach dem Zugriffspunkt. Aktual. Zeigt einen bereits eingestellten Zugriffspunkt an. Zeigt einen Zugriffspunkt an, für den die Sicherheitseinstellungen vorgenommen wurden. Wenn Sie einen Zugriffspunkt ohne Sicherheitseinstellungen auswählen, erscheint das Wireless LAN-Menü.
Seite 174 • Konfigurieren Sie bei manueller Festlegung jedoch nicht erlaubt. der IPv6-Adresse die Einstellungen unter Er‐ 0.0.0.0, 127.x.x.x, 224.0.0.0 bis 255.255.255.255 (x steht für eine weitert in Epson Web Control. Zahl zwischen 0 und 255) s "Ändern von Einstellungen mit einem Subnet-Maske: Sie können die Subnet-Maske des Projektors Webbrowser (Epson Web Control)"...
Seite 175: Menü Meldung
Wenn Sie mehr als 32 Zeichen eingeben möchten, müssen Sie den Text in Ihrem Webbrowser eingeben. ( " ( ) , : ; < > [ \ ] und Leerzeichen können nicht verwendet werden.) s "Ändern von Einstellungen mit einem Webbrowser (Epson Web Control)" S.233 Legen Sie die Ziel-E-Mail-Adresse für die Benachrichtigungs-E-...
Seite 176: Menü Sonstige
Wenn diese Option auf Ein gestellt ist, stehen die folgenden Funktionen nicht zur Verfügung: • Epson Web Control • Die Funktion Message Broadcasting in der Software Epson Projector Management Setzen Sie diese Option auf Ein, wenn Sie die Übernahme der Control4 SDDP ®...
Seite 177: Menü Reset
Liste der Funktionen Menü Reset Menü Information (nur Display) Setzt alle Netzwerkeinstellungen zurück. Hier können Sie den Status der projizierten Bildsignale und des Projektors überprüfen. Je nach aktueller Projektionsquelle können unterschiedliche Menüpunkte angezeigt werden. Untermenü Funktion Untermenü Funktion Setzen Sie die Um alle Netzwerk-Einstellungen zurückzustellen, wählen Sie Netzwerkein- Zeigt die Betriebszeit nach Einschalten des...
Seite 178 Liste der Funktionen Untermenü Funktion Untermenü Funktion Status Informiert über am Projektor aufgetretene Spannungswarninfo Zeigt bis zu 10 Spannungswarnungen. Fehler. Wenn Sie bei Anzeige einer Warnung oder eines Fehlers Detail wählen, können Sie Diese Informationen werden möglicherweise detaillierte Protokolle vor und nach benötigt, wenn der Wartungsdienst in Erkennung des Fehlers prüfen.
Seite 179: Menü Reset
Liste der Funktionen Untermenü Funktion Menü Reset Lichtkalibrie- Sie können Einstellungen in Verbindung mit der Kalibrierung rung der Lichtquelle vornehmen. Bei Durchführung der Lichtquellenkalibrierung wird die Differenz zwischen Weißabgleich und Helligkeitsstufe der Lichtquelle korrigiert. Wir empfehlen, dies regelmäßig durchzuführen. • Jetzt ausführen: Startet die Kalibrierung der Lichtquelle. Dies kann in den folgenden Fällen nicht gestartet werden.
Seite 180: Sammeleinrichtung
Sammeleinrichtung Sobald der Konfiguration-Menüinhalt für einen Projektor eingestellt ist, Achtung können Sie diesen zur Durchführung einer Sammeleinrichtung mehrerer Projektoren (Sammeleinrichtungsfunktion) verwenden. Die Die Durchführung der Sammeleinrichtung liegt in der Verantwortung des Sammeleinrichtungsfunktion ist nur für Projektoren mit derselben Kunden. Falls die Sammeleinrichtung aufgrund eines Stromausfalls, Modellnummer vorgesehen.
Seite 181: Einrichtung Über Ein Usb-Flash-Laufwerk
Sammeleinrichtung • Schließen Sie das USB-Flash-Laufwerk direkt an den Projektor Einrichtung über ein USB-Flash-Laufwerk an. Falls das USB-Flash-Laufwerk über einen USB-Hub mit dem Projektor verbunden wird, werden die Einstellungen Diese Abschnitt erklärt, wie Sie die Sammeleinrichtung über ein USB-Flash- möglicherweise nicht richtig gespeichert. Laufwerk durchführen.
Seite 182 Sammeleinrichtung Wenn die Anzeigen des Projektors wie folgt aufleuchten, lassen Sie die [Esc]-Taste los. Wenn das Schreiben normal endet, ruft der Projektor den Bereitschaftsmodus auf. Stromversor‐ Status Laser Temp gung Stromversorgung Blau - Ein Blau - Ein Orange - Ein Orange - Ein Blau - Ein Wenn alle Anzeigen zu blinken beginnen, wird eine Wenn sich der Projektor im Bereitschaftsmodus befindet, entfernen...
Seite 183: Übernehmen Gespeicherter Einstellungen Auf Anderen Projektoren
Sammeleinrichtung Schließen Sie das Netzkabel am Projektor an, während Sie Übernehmen gespeicherter Einstellungen auf anderen Projektoren die [Menu]-Taste an der Fernbedienung oder am Bedienfeld gedrückt halten. Trennen Sie das Netzkabel vom Projektor und stellen Sie sicher, dass alle Anzeigen des Projektors erloschen sind. Verbinden Sie das USB-Flash-Laufwerk mit der gespeicherten Sammeleinrichtungsdatei mit dem WLAN-Geräteport des Projektors.
Seite 184: Einrichtung Durch Verbindung Von Computer Und Projektor Mit Einem Usb-Kabel
Sammeleinrichtung Einrichtung durch Verbindung von Computer und Achtung Projektor mit einem USB-Kabel • Trennen Sie das Netzkabel nicht vom Projektor, während die Einstellungen geschrieben werden. Falls das Netzkabel gezogen wird, startet der Projektor möglicherweise nicht richtig. Folgende Betriebssysteme unterstützen die •...
Seite 185 Sammeleinrichtung Führen Sie bei OS X die Funktion „EPSON_PJ auswerfen“ aus. Der Projektor ruft den Bereitschaftsmodus auf. Wenn die Anzeigen des Projektors wie folgt aufleuchten, lassen Sie die [Esc]-Taste los. Stromversor‐ Status Laser Temp gung Blau - Ein Blau - Ein Orange - Ein Orange - Ein Der Projektor wird vom Computer als Wechseldatenträger erkannt.
Seite 186: Übernehmen Gespeicherter Einstellungen Auf Anderen Projektoren
Sammeleinrichtung Schließen Sie das Netzkabel am Projektor an, während Sie Übernehmen gespeicherter Einstellungen auf anderen Projektoren die [Menu]-Taste an der Fernbedienung oder am Bedienfeld gedrückt halten. Trennen Sie das Netzkabel vom Projektor und stellen Sie sicher, dass alle Anzeigen des Projektors erloschen sind. Verbinden Sie den USB-Ausgang des Computers über ein USB- Kabel mit dem Service-Port des Projektors.
Seite 187: Wenn Die Einrichtung Fehlschlägt
Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren. Kontaktliste für Epson-Projektoren Power: Blau - blinkt schnell...
Seite 188: Fehlersuche
Fehlersuche In diesem Kapitel wird beschrieben, wie Störungen identifiziert und behoben werden können.
Seite 189: Verwendung Der Hilfe
Verwendung der Hilfe Falls ein Problem mit dem Projektor auftritt, können Sie zur Unterstützung den Hilfe-Bildschirm einblenden. Zudem können Sie den Projektor auf einen geeigneten Zustand einstellen, indem Sie die Fragen beantworten. Drücken Sie die Taste [ Der Startbildschirm wird angezeigt. Fernbedienung Wählen Sie einen Menüpunkt aus.
Seite 190 Verwendung der Hilfe Ist das Problem über die Hilfe-Funktion nicht zu beheben, lesen Sie bitte den folgenden Abschnitt. s "Ablesen der Anzeigen" S.191...
Seite 191: Ablesen Der Anzeigen
Ablesen der Anzeigen Dieser Projektor besitzt die folgenden fünf Anzeigen zur Darstellung des Projektorstatus. Power-Anzeige Zeigt den Status des Projektors an. Status-Anzeige Zeigt den Status des Projektors an. Laser-Anzeige Zeigt den Status der Lichtquelle. Temp-Anzeige Zeigt den internen Temperaturstatus an. Normalerweise abgeschaltet. Filter-Anzeige Zeigt den Luftfilter-Status an.
Seite 192 Ablesen der Anzeigen Anzeige Projektorstatus Erläuterung Strom- Status Laser Temp Filter versor- gung Projektion Der Projektor projiziert. Blau - Blau - Status variiert Abkühlphase Dies ist der Zustand unmittelbar nach Ausschalten des Projektors. In diesem Status sind alle Tasten deaktiviert. Blau –...
Seite 193: Kontaktliste Für Epson-Projektoren
Interner Fehler Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren. Blau – Orange –...
Seite 194 Laserfehler Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Halteplattenfehler Projektoren. Orange - Blau –...
Seite 195 S.225 Laserwarnung Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren. Orange – Blau –...
Seite 196 Kann der Fehler dadurch nicht behoben werden, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Luftrein.-filt.-...
Seite 197 • Ist der Status einer Anzeige in dieser Tabelle nicht aufgeführt, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren.
Seite 198: Statusanzeige Lesen
Statusanzeige lesen Sie können den Betriebsstatus des Projektors am projizierten Bild anzeigen. Sie können den detaillierten Status des Projektors mit Hilfe der Tastenbedienung prüfen. Drücken Sie während der Projektion die [ ]-Taste. Fernbedienung Bedienfeld Jede Anzeigekategorie enthält folgende Informationen. Wählen Sie Statusinfo und drücken Sie die [ ]-Taste.
Seite 199: Erklärungen Zum Anzeigeinhalt
Statusanzeige lesen Erklärungen zum Anzeigeinhalt Kategorie Punkt Statusanzeige Erläuterung Status Information System Zeigt den Status des Projektors an. Nachstehend finden Sie weitere Informationen zur Behebung von Fehlern und Warnungen. s "Ablesen der Anzeigen" S.191 Der Projektor befindet sich im Normalzustand. Warm-Up Der Projektor wärmt sich auf.
Seite 200 Statusanzeige lesen Kategorie Punkt Statusanzeige Erläuterung Status Information Source HDMI Zeigt den Quellennamen des Geräts an, das das aktuelle Projektionssignal liefert. HDBaseT DVI-D Computer On-Screen Display Zeigt die Bildschirmanzeige-Einstellungen an. Bei Einstellung auf Off werden Menüs oder Meldungen nicht im Projektionsbild angezeigt. A/V Mute Zeigt den Betriebsstatus der A/V-Stummschaltung.
Seite 201 Statusanzeige lesen Kategorie Punkt Statusanzeige Erläuterung <Error> Stromausfall: Wenn die Eingangsspannung länger als 60 ms auf unter 85 V fällt, wird der Projektor automatisch von der Stromversorgung getrennt. Protokolle werden für einen Zeitraum von etwa einer Sekunde vor Erkennung des Ereignisses angezeigt (60 Protokolle). Wenn die Direktabschaltung aktiviert ist, wird ein <Error>...
Seite 202 Statusanzeige lesen Kategorie Punkt Statusanzeige Erläuterung Source Video Signal − Zeigt das aktuelle Eingangsvideosignal. Color Space Zeigt den Farbraum des aktuellen Eingangssignals. YCbCr YPbPr H-Frequency − Zeigt die horizontale Frequenz des aktuellen Eingangssignals. V-Frequency − Zeigt die vertikale Frequenz des aktuellen Eingangssignals. Sync Polarity H:Posi / V:Posi Zeigt die Sync-Polarität an.
Seite 203 Statusanzeige lesen Kategorie Punkt Statusanzeige Erläuterung Signal Information 5V Detection Detected Zeigt die Erkennungsergebnisse von 5-V-Signalen. Not Detect TMDS Clock − Zeigt die TMDS-Frequenz des aktuellen Eingangssignals. TMDS H-Frequency − Zeigt die horizontale Frequenz des aktuellen Eingangssignals. TMDS V-Frequency − Zeigt die vertikale Frequenz des aktuellen Eingangssignals.
Seite 204 Statusanzeige lesen Kategorie Punkt Statusanzeige Erläuterung Network Wired Projector Name − Zeigt den Projektornamen an, der für die Identifizierung in einem Netzwerk verwendet wird. Connection Mode HDBaseT Zeigt den Verbindungspfad beim LAN. DHCP Zeigt die DHCP-Einstellungen. IP Display Zeigt die Anzeigeeinstellungen der IP-Adresse an. IP Address −...
Seite 205 Statusanzeige lesen Kategorie Punkt Statusanzeige Erläuterung Maintenance Operation Time − Zeigt die Gesamtbetriebszeit des Projektors an. Laser Op.Time − Zeigt die Laserbetriebszeit jeder Einstellung im Lichtmodus an. Version Serial No. − Zeigt die Seriennummer des Projektors an. Main − Zeigt Informationen zur Firmware-Version des Projektors. Video2 −...
Seite 206: Problemlösung
Problemlösung Taucht eines der folgenden Probleme auf, ohne dass die Kontrollanzeigen Andere Probleme auf eine Lösung hinweisen, schlagen Sie auf der für das jeweilige Problem • Keine oder schwache Tonwiedergabe sS.214 angegebenen Seite nach. • Die Fernbedienung funktioniert nicht sS.215 Probleme mit Bildern •...
Seite 207: Probleme Mit Bildern
Problemlösung Probleme mit Bildern Kein Bild Überprüfen Abhilfe Haben Sie die [ ]-Taste an der Fernbedienung oder am Drücken Sie zum Einschalten die [ ]-Taste. Bedienfeld gedrückt? Sind die Kontrollanzeigen aus? Das Netzkabel ist nicht korrekt angeschlossen oder die Stromversorgung ist gestört. Schließen Sie das Netzkabel des Projektors richtig an.
Seite 208: Keine Bewegten Bilder
Problemlösung Keine bewegten Bilder Überprüfen Abhilfe Wird das Bildsignal des Computers auf dem LCD-Bildschirm und Schalten Sie das Bildsignal des Computers auf externen Ausgang um. Lesen Sie das Handbuch Ihres Computers oder dem Monitor ausgegeben? wenden Sie sich an den Computerhersteller. (Nur bei der Bildprojektion von einem Laptop oder einem Computer mit eingebautem LCD-Bildschirm) Sind die Inhalte des bewegten Bildes, welches Sie projizieren...
Seite 209: "Kein Signal." Wird Angezeigt
Problemlösung "Kein Signal." wird angezeigt Überprüfen Abhilfe Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlossen sind. Überprüfen Sie, dass keine Kabel getrennt und die Kontakte in den Kabeln ordnungsgemäß sind. Ist der richtige Anschluss ausgewählt? Ändern Sie das Bild durch Drücken der Taste [Search].
Seite 210: Bildstörungen Oder Verzerrung Der Bilder
Problemlösung Bildstörungen oder Verzerrung der Bilder Überprüfen Abhilfe Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlossen sind. s "Anschließen von sonstiger Ausrüstung" S.51 Wird ein Verlängerungskabel verwendet? Bei Verwendung eines Verlängerungskabels können elektrische Interferenzen das Signal beeinträchtigen. Ist die richtige Auflösung gewählt? Stellen Sie den Computer so ein, dass die Ausgangssignale mit dem Projektor kompatibel sind.
Seite 211: Die Bildfarben Sind Nicht Richtig
Problemlösung Überprüfen Abhilfe Wird der Anzeigebereich durch Ausblenden beschränkt? Stellen Sie Ausblenden im Konfiguration-Menü angemessen ein. s Signal - Ausblenden S.156 Ist die Bildposition richtig eingestellt? (Dies gilt nur beim Projizieren von analogen RGB-Signalen, die am Anschluss Computer anliegen.) Drücken Sie die [Auto]-Taste auf der Fernbedienung oder die [ ]-Taste auf dem Bedienfeld des Projektors, um die Position anzupassen.
Seite 212: Bilder Zu Dunkel
Problemlösung Überprüfen Abhilfe Ist die Farbjustage richtig eingestellt? Passen Sie die Gamma- oder RGBCMY-Einstellung im Konfiguration-Menü an. s Bild - Erweitert S.154 s "Anpassen des Bildes" S.91 Wurden die Einstellungen für Farbsättigung und Farbton richtig Stellen Sie die Farbsättigung und den Farbton im Konfiguration-Menü ein. vorgenommen? s Bild –...
Seite 213: Probleme Beim Start Der Projektion
• Während der Farbanpassung: 0201 Messwertfehler; 0202 Messfehler; 0203 Fehler Kamerawechsel Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Probleme beim Start der Projektion Der Projektor kann nicht eingeschaltet werden Überprüfen...
Seite 214: Andere Probleme
Sie den Projektor nicht mehr, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Steht die Tastensperre auf Vollsperre? Drücken Sie die [...
Seite 215: Die Fernbedienung Funktioniert Nicht
Problemlösung Überprüfen Abhilfe Ist die Lautstärke des Computers oder der Bildquelle auf den Stellen Sie die Lautstärke so ein, dass etwas zu hören ist. Minimalwert eingestellt? Ist die Funktion A/V Stummschalten aktiviert? Drücken Sie die Taste [A/V Mute], um A/V Stummschalten zu deaktivieren. s "Zeitweises Ausblenden von Bild und Ton (A/V Stummschalten)"...
Seite 216: Kein Bild Auf Dem Externen Monitor
Problemlösung Überprüfen Abhilfe Ist das optionale Fernbedienungskabel mit dem Remote-Anschluss Wenn das Fernbedienungskabel angeschlossen ist, ist der Fernsteuerungsempfänger am Projektor deaktiviert. Wenn des Projektors verbunden? Sie die Kabelfernbedienung nicht verwenden, trennen Sie das Kabel vom Remote-Anschluss. Ist Steuerung/Kommunik. oder Extron XTP auf Ein eingestellt? Der Remote-Anschluss ist deaktiviert.
Seite 217: Es Werden Keine E-Mails Empfangen, Auch Wenn Ein Problem Am Projektor Auftritt
Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der speichert, ist schwach. Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren "Der Projektor schaltete sich nicht richtig aus. Möglicherweise kam es zu einem plötzlichen Spannungsverlust." wird angezeigt Überprüfen...
Seite 218: Einstellungen Können Über Einen Webbrowser Nicht Geändert Werden
Problemlösung Einstellungen können über einen Webbrowser nicht geändert werden Überprüfen Abhilfe Ist das Netzwerkgerät, das Sie verbinden möchten, Wenn der Standby-Modus des Projektors auf den Standby-Status mit Kommunikat. ein eingestellt ist, stellen eingeschaltet? Sie sicher, dass das verbundene Netzwerkgerät eingeschaltet ist. Schalten Sie das Netzwerkgerät ein, starten Sie dann den Projektor neu.
Seite 219: Information Zu Event Id
Überprüfen Sie die Zahlen und wenden Sie dann die folgenden Gegenmaßnahmen an. Lässt sich das Problem nicht lösen, kontaktieren Sie Ihren Netzwerkadministrator, oder wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren.
Seite 220 Die EAP-Client-Authentifizierung ist fehlgeschlagen. 089D Austausch der Schlüssel fehlgeschlagen. 0920 Die interne Stromversorgung, die die Zeiteinstellungen speichert, ist Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie schwach. in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren...
Seite 221: Wartung
Wartung In diesem Kapitel finden Sie Informationen zur Wartung, um eine optimale Leistung über einen langen Zeitraum zu gewährleisten.
Seite 222: Reinigung
Reinigung Bei Verschmutzung oder Bildverschlechterung muss der Projektor gereinigt Achtung werden. Wischen Sie das Objektiv nicht mit groben Materialien ab und setzen Sie es keinen Stößen aus, da es leicht beschädigt werden kann. Achtung Trennen Sie zur Reinigung das Netzkabel von der Steckdose. Anderenfalls könnte dies zu einem Stromschlag führen.
Seite 223 Reinigung Nachdem Sie den Projektor ausgeschaltet haben und ein Tonsignal Klopfen Sie den Luftfilter mit der Vorderseite (der Seite mit den zur Bestätigung ertönt, ziehen Sie das Netzkabel ab. Zungen) nach unten vier oder fünf Mal aus, um den Staub herauszuschütteln.
Seite 224 Reinigung Ersetzen Sie den Luftfilter. • Wenn auch nach der Reinigung noch die Meldung zur Drücken Sie auf den Filter, bis er einrastet. Reinigungsaufforderung angezeigt wird, muss der Luftfilter ausgetauscht werden. Ersetzen Sie den Luftfilter durch einen neuen. s "Austausch des Luftfilters" S.225 •...
Seite 225: Wechseln Der Verbrauchsmaterialien
Wechseln der Verbrauchsmaterialien In diesem Abschnitt wird das Ersetzen des Luftfilters erklärt. Den Luftfilter entfernen. Greifen Sie den Riegel des Luftfilters und ziehen Sie ihn gerade heraus. Austausch des Luftfilters Austauschperiode des Luftfilters Wenn die Meldung häufig erscheint, obwohl der Luftfilter gereinigt wurde, wechseln Sie ihn aus.
Seite 226 Wechseln der Verbrauchsmaterialien Entsorgen Sie gebrauchte Luftfilter gemäß Ihrer örtlichen Gesetze und Bestimmungen. Material des Filterrahmens: Polypropylen Material des Filterteils: Polypropylen...
Seite 227: Bildpflege
Bildpflege Drücken Sie während der Projektion die [Menu]-Taste. Farbkalibrierung Wählen Sie Farbkalibrierung im Menü Erweitert. Passt automatisch altersbedingte Verschlechterungen des Farbtons für die gesamte Anzeigefläche basierend auf den Standardfarbeinstellungen an. Wählen Sie Auto-Anpassung starten und drücken Sie dann die Betriebsbedingungen für automatische Anpassungsfunktionen ]-Taste.
Seite 228: Panelkalibrierung
Bildpflege Panelkalibrierung Zur Einstellung der Pixelfarbverschiebung des LCD-Panels. Sie können die Pixel innerhalb eines Bereiches von ±3 Pixel horizontal und vertikal um 0,125 Pixel einstellen. • Nach der LCD-Kalibrierung kann sich die Bildqualität verringern. • Bilder für Pixel, die über den Projektionsbildschirm hinausragen, werden nicht dargestellt.
Seite 229 Bildpflege Wählen Sie eine Kombination der Farben R (rot), G (grün) und B (blau) Wenn Sie alle vier Ecken eingestellt haben, wählen Sie Verlassen für die Gitterfarbe. und drücken Sie anschließend die [ ]-Taste. R/G/B: Anzeige einer Kombination aus drei Farben: rot, grün und blau. Die aktuelle Farbe des Gitters ist weiß.
Seite 230: Farbabgleich
Bildpflege Farbabgleich: Schaltet den Farbabgleich ein oder aus. Farbabgleich Regelungsniveau: Es gibt acht Stufen, von Weiß über Grau bis hin zu Schwarz. Sie können jede Stufe einzeln einstellen. Einstellung des Farbtons für den ganzen Bildschirm. Einstell. starten: Startet die Anpassung des Farbabgleichs. Auch nach dem Farbabgleich kann es sein, dass der Farbton nicht Reset: Setzt alle Einstellungen für den Farbabgleich auf die durchgehend gleich ist.
Seite 231 Bildpflege Wählen Sie mit [ ] die Farbe, die Sie einstellen möchten und verwenden Sie dann [ ][ ] zur Einstellung. Drücken Sie [ ] für einen schwächeren Farbton. Drücken Sie [ ] für einen kräftigeren Farbton. Wiederholen Sie Schritt 6 und stellen Sie jedes Niveau ein. Drücken Sie zum Abschließen der Einstellung die [Menu]-Taste.
Seite 232: Anhang
Anhang...
Seite 233: Überwachung Und Steuerung
Steuern von Projektoren über einen Computer ausgeführt werden. können Sie Einstellungen für die Funktionen des Projektors vornehmen und Laden Sie die Software Epson Projector Management von der folgenden diesen steuern. Mit dieser Funktion können Sie den Projektor von einem Website herunter.
Seite 234 Überwachung und Steuerung Verbinden Sie Ihr Gerät mit demselben Netzwerk, mit dem auch Remote Camera Access der Projektor verbunden ist. s "Remote Camera Access-Bildschirm" S.239 Die Verbindungsmethode variiert je nach Gerät. Einzelheiten Advanced entnehmen Sie bitte der mit Ihrem Gerät gelieferten Anleitung. Sie werden an den Advanced-Bildschirm weitergeleitet.
Seite 235: Basic Control-Bildschirm
Überwachung und Steuerung Basic Control-Bildschirm • Wenn Sie Funktionen über den Home-Bildschirm durchführen, werden Sie möglicherweise zur Eingabe des Sie können grundlegende Projektorbedienschritte durchführen. Benutzernamens und des Kennworts aufgefordert. Die folgenden beiden Arten von Benutzernamen und Kennwörtern sind verfügbar. Remote: Der Standardbenutzername lautet „EPSONREMOTE“ und das Standardkennwort ist „guest“.
Seite 236: Osd Control Pad-Bildschirm
Überwachung und Steuerung OSD Control Pad-Bildschirm Punkte im Konfiguration-Menü, die in Epson Web Control nicht eingestellt werden können, werden nachstehend aufgelistet. Sie können das Konfiguration-Menü des Projektors bedienen. • Menü Signal - EDID, DDC-Puffer • Menü Einstellung - USER-Taste • Menü Erweitert - Display - Meldungsposition •...
Seite 237: Lens Control-Bildschirm
Überwachung und Steuerung Zoom-Bedienbildschirm Lens Control-Bildschirm Dies ist für ELPLX02, ELPLX02W und ELPLR04 nicht verfügbar. Hiermit können Sie das Objektiv des Projektors bedienen. Fokus/Verzerrung-Bedienbildschirm Bewegen Sie den Schieberegler, um den Zoom einzustellen. Passen Sie den Zoom mit den Tasten an. Objektivversatz-Bedienbildschirm Wechselt zum Startbildschirm.
Seite 238 Überwachung und Steuerung Speicher-Bedienbildschirm Zeigt die vertikale Bildposition an. Sie können die Position durch Antippen und Eingabe einer Ziffer direkt angeben. Nachstehend finden Sie weitere Informationen zur Speicherfunktion. Verschiebt die Bildposition nach oben, unten, links oder rechts. "Speicherfunktion" S.123 Bewegt das Objektiv in die Ausgangsposition, wenn Sie die OK-Taste im Bestätigungsbildschirm drücken.
Seite 239: Status Information-Bildschirm
Überwachung und Steuerung Status Information-Bildschirm Remote Camera Access-Bildschirm Hier können Sie den Projektorstatus prüfen. Nachstehend finden Sie weitere Sie können eine Aufnahme des projizierten Bilds machen. Informationen zur Anzeige. "Statusanzeige lesen" S.198 Zeigt das aufgenommene Bild. Wechselt zum Startbildschirm. Wählen Sie zur Aufnahme des projizierten Bilds Aufnehmen. Zeigt den Optionsnamen.
Seite 240 - Bei Verwendung der integrierten Kamera (Kacheln, Bildschirmabstimmung, Farbkalibrierung) - Objektivkalibrierung Wählen Sie Fernkamerazugriff bei Netzwerk. - Die Funktion Message Broadcasting in der Software Epson Projector Management • Die folgenden Funktionen werden bei Verwendung der Fernkamerazugriff-Funktion abgebrochen. - Split Screen...
Seite 241 Überwachung und Steuerung Geben Sie zur Verbindung mit dem Epson Web Control-Bildschirm Wählen Sie Kennwort und drücken Sie dann die [ ]-Taste. die IP-Adresse des Projektors in das Adresseingabefeld des Sie können bis zu 32 alphanumerische Ein-Byte-Zeichen für das Browsers ein.
Seite 242: Festlegen Eines Zertifikats Mittels Webbrowser
Stellen Sie sicher, dass der Projektor eingeschaltet ist. Starten Sie den Webbrowser an dem mit dem Netzwerk verbundenen Computer oder Mobilgerät. Geben Sie zur Verbindung mit dem Epson Web Control-Bildschirm die IP-Adresse des Projektors in das Adresseingabefeld des Browsers ein.
Seite 243: Verwenden Der Funktion Mail-Meldung Zur Problemmeldung
Wenn die Mail-Meldungsfunktion auf Ein gestellt ist und ein Problem/eine Anwenden. Warnmeldung am Projektor auftritt, wird die folgende E-Mail verschickt. Absender: Die unter Von festgelegte E-Mail-Adresse Betreff: EPSON Projector Verwenden der Funktion Mail-Meldung zur Zeile 1: Projektorname des Geräts, an dem das Problem besteht. Problemmeldung Zeile 2: Die IP-Adresse des Projektors, an dem das Problem besteht.
Seite 244: Verwaltung Mit Snmp
Überwachung und Steuerung • Laser warning • SNMP sollte durch einen Netzwerkadministrator oder eine mit dem • Retardation Plate Error Netzwerk vertraute Person angewendet werden. • Das Programm "SNMP Manager" muss auf dem Computer installiert • Internal temperature error sein, um die SNMP-Funktion zur Überwachung des Projektors verwenden zu können.
Seite 245: Kabelanordnung
SOURCE 1F SOURCE 11 Component SOURCE 14 Automatisch SOURCE BF SOURCE B1 Component SOURCE B4 HDMI SOURCE 30 SOURCE 53 SDI (nur EB-L1755U/EB-L1750U/EB- SOURCE 60 L1505UH/EB-L1500UH/EB-L1495U/EB- <Am Projektor> (Serielles PC-Kabel) <Am Computer> L1490U) DVI-D SOURCE A0 HDBaseT SOURCE 80 MUTE ON...
Seite 246: Über Pjlink
Eingangsanschlussname Eingangsquellennummer Über PJLink HDMI PJLink wurde durch die JBMIA (Japan Business Machine and Information SDI (nur EB-L1755U/EB-L1750U/EB- System Industries Association) als Standardprotokoll zur Steuerung von L1505UH/EB-L1500UH/EB-L1495U/ netzwerkkompatiblen Projektoren entwickelt und ist Teil ihrer EB-L1490U) Anstrengungen zur Standardisierung der Steuerungsprotokolle von Projektoren.
Seite 247: Bedienen Eine Projektors Über Ihren Computer
Das Betriebsfenster wird angezeigt. • Die folgende Funktion kann während der Ausführung von Crestron ® RoomView nicht verwendet werden: s "Ändern von Einstellungen mit einem Webbrowser (Epson Web Control)" S.233 Die Funktion Message Broadcasting in der Software Epson Projector Management •...
Seite 248 Überwachung und Steuerung Verwenden des Betriebsfensters Beim Klicken auf diese Schaltflächen können die folgenden Bedienvorgänge ausgeführt werden: Um Schaltflächen anzuzeigen, die nicht in der Liste "Source List" aufgeführt sind, klicken Sie auf (c) oder (d), um nach links oder nach rechts zu Blättern.
Seite 249 Überwachung und Steuerung Verwenden des Fensters "Tools" Taste Funktion Menu Zum Aufrufen und Schließen des Konfiguration- Das folgende Fenster wird angezeigt, wenn Sie auf das Register Tools im Menüs. Betriebsfenster klicken. Dieses Fenster kann verwendet werden, um Einstellungen des aktuell angeschlossenen Projektors zu ändern. Auto Durch Klicken auf diese Schaltfläche während der Projektion von analogen RGB-Signalen vom...
Seite 250 Überwachung und Steuerung Punkt Funktion Punkt Funktion Location Geben Sie einen Namen für den Installationsort des Confirm Geben Sie hier dasselbe Kennwort wie unter New aktuell an das Netzwerk angeschlossenen Projektors an. Password ein. Unterscheiden sich die Kennwörter, (Der Name darf aus max. 32 alphanumerischen Single- wird eine Fehlermeldung ausgegeben.
Seite 251: Art-Net
Überwachung und Steuerung Art-Net Art-Net ist ein auf dem TCP/IP-Protokoll basierendes Ethernet-Kommunikationsprotokoll. Sie können den Projektor über einen DMX-Controller oder ein Applikationssystem steuern. Kanaldefinitionen Nachfolgend werden die bei Steuerung des Projektors in Art-Net verwendeten Kanaldefinitionen erläutert. Kanal Funktion Betrieb Parameter Stan- Aktionsinhalt dard...
Seite 252 Überwachung und Steuerung Kanal Funktion Betrieb Parameter Stan- Aktionsinhalt dard Objektivposition Keine Funktion 0 - 31 Bewegt das Objektiv in die Ausgangsposition. In Ausgangsposition bewegen 32 - 63 Keine Funktion 64 - 255 Horizontaler Objektivversatz (+) Objektivanpas‐ Bewegung - groß 0 - 31 Führt den horizontalen Objektivversatz mit dem sung...
Seite 253 Überwachung und Steuerung Kanal Funktion Betrieb Parameter Stan- Aktionsinhalt dard Elektronischer Fokus (+) Objektivanpas‐ Bewegung - groß 0 - 31 Führt den elektronischen Fokus mit dem angegebenen sung Bewegungsbereich durch. Bewegung - mittel 32 - 63 Bewegung - klein 64 - 95 Keine Funktion 96 -159 (-) Objektivanpassung Bewegung - klein...
Seite 254 Überwachung und Steuerung Kanal Funktion Betrieb Parameter Stan- Aktionsinhalt dard Keine Funktion 176 - 255 Energiesteuerung Ausschalten 0 - 63 Ein- oder Ausschalten des Projektors. Keine Funktion 64 - 191 Einschalten 192 - 255 Geometriekorrektur 0 - 15 Führt die Geometriekorrektur durch. Horizontale/vertikale Verzerrung 16 - 31 (Trapezverzerrung)
Seite 255: Sonderzubehör Und Verbrauchsmaterialien
Computerkabel ELPKC09 erforderlich. Wenden Sie sich an Ihren Händler oder an den nächstgelegenen (3 m - für Mini Sub-D 15-polig auf Mini Sub-D 15-polig) Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Computerkabel ELPKC10 (20 m - für Mini Sub-D 15-polig auf Mini Sub-D 15-polig)
Seite 256: Leinwandgröße Und Projektionsabstand
Leinwandgröße und Projektionsabstand ELPLM15/ELPLM09/ELPLS04 Projektionsabstand für EB-L1755U/EB-L1750U/EB- In diesem Abschnitt werden die Projektionsabstände für Modelle mit L1505UH/EB-L1500UH/EB-L1495U/EB-L1490U Standardobjektiv dargestellt. Einheit: cm Vertikaler Leinwandgröße 4:3 Minimum (Fern) bis Objektivversatz Maximum (Nah) Unten bis oben 60" 122x91 226 bis 370 -101 bis +9 80"...
Seite 257: Elplx02/Elplx02W
Leinwandgröße und Projektionsabstand ELPLX02/ELPLX02W Einheit: cm Vertikaler Leinwandgröße 16:9 Minimum (Fern) bis Objektivversatz Maximum (Nah) Unten bis oben Vertikaler Leinwandgröße 4:3 250" 553x311 879 bis 1423 -363 bis +52 Minimum (Breit) Objektivversatz Unten bis oben 500" 1107x623 1765 bis 2855 -727 bis +104 89"...
Seite 258: Elplu03
Leinwandgröße und Projektionsabstand Einheit: cm Einheit: cm Vertikaler Vertikaler Leinwandgröße 16:10 Leinwandgröße 16:9 Minimum (Fern) bis Minimum (Breit) Objektivversatz Objektivversatz Maximum (Nah) Unten bis oben Unten bis oben 100" 215x135 -7 bis +27 80" 177x100 83 bis 100 -76 bis -23 120"...
Seite 259: Elplu04/Elplu02
Leinwandgröße und Projektionsabstand Vertikaler Vertikaler Leinwandgröße 16:10 Leinwandgröße 16:9 Minimum (Fern) bis Minimum (Fern) bis Objektivversatz Objektivversatz Maximum (Nah) Maximum (Nah) Unten bis oben Unten bis oben 1000" 2154x1346 1045 bis 1256 -997 bis -349 100" 221x125 140 bis 170 -145 bis +21 120"...
Seite 260: Elplw05
Leinwandgröße und Projektionsabstand ELPLW05 Einheit: cm Vertikaler Leinwandgröße 16:9 Minimum (Fern) bis Objektivversatz Maximum (Nah) Unten bis oben Vertikaler Leinwandgröße 4:3 Minimum (Fern) bis Objektivversatz 800" 1171x996 1394 bis 1927 -764 bis -232 Maximum (Nah) Unten bis oben 60" 122x91 108 bis 154 -68 bis -24 Einheit: cm...
Seite 261: Elplw06/Elplw04
Leinwandgröße und Projektionsabstand ELPLW06/ELPLW04 Einheit: cm Vertikaler Leinwandgröße 16:9 Minimum (Fern) bis Objektivversatz Maximum (Nah) Unten bis oben Vertikaler Leinwandgröße 4:3 Minimum (Fern) bis Objektivversatz 800" 1171x996 2142 bis 2913 -1163 bis +167 Maximum (Nah) Unten bis oben 60" 122x91 170 bis 234 -101 bis +9 Einheit: cm...
Seite 262: Elplm10/Elplm06
Leinwandgröße und Projektionsabstand Einheit: cm Vertikaler Leinwandgröße 4:3 Minimum (Fern) bis Objektivversatz Vertikaler Maximum (Nah) Leinwandgröße 16:10 Minimum (Fern) bis Unten bis oben Objektivversatz Maximum (Nah) Unten bis oben 80" 163x122 166 bis 234 -134 bis +12 60" 129x81 109 bis 154 -89 bis +8 100"...
Seite 263: Elplm11/Elplm07
Leinwandgröße und Projektionsabstand Vertikaler Vertikaler Leinwandgröße 4:3 Leinwandgröße 16:10 Minimum (Fern) bis Minimum (Fern) bis Objektivversatz Objektivversatz Maximum (Nah) Maximum (Nah) Unten bis oben Unten bis oben 500" 1016x762 3002 bis 4571 -839 bis +77 120" 258x162 626 bis 959 -178 bis +16 800"...
Seite 264: Elpll08/Elpll07
Leinwandgröße und Projektionsabstand Einheit: cm Vertikaler Leinwandgröße 16:10 Minimum (Fern) bis Objektivversatz Vertikaler Leinwandgröße 16:9 Maximum (Nah) Minimum (Fern) bis Unten bis oben Objektivversatz Maximum (Nah) Unten bis oben 1000" 2154x1346 7785 bis 11807 -1482 bis +135 60" 133x75 458 bis 706 -87 bis +13 80"...
Seite 265: Elplr04
Leinwandgröße und Projektionsabstand ELPLR04 Vertikaler Objektivversatz wird nicht unterstützt. Leinwandgröße 16:9 Minimum (Fern) bis Objektivversatz Maximum (Nah) Einheit: cm Unten bis oben 4:3-Leinwandgröße 100" 221x125 1160 bis 1634 -145 bis +21 60" 122x91 120" 266x149 1398 bis 1967 -174 bis +25 80"...
Seite 266: Projektionsabstand Bei Eb-L1715S/Eb-L1710S/Eb-L1515S/Eb-L1510S
Leinwandgröße und Projektionsabstand Einheit: cm Projektionsabstand bei EB-L1715S/EB-L1710S/EB- 16:10-Leinwandgröße L1515S/EB-L1510S 60" 130x81 80" 172x108 100" 215x135 120" 258x162 150" 323x202 -101 200" 431x269 -135 250" 538x337 -168 500" 1077x673 -337 800" 1723x1077 1237 -538 1000" 2154x1346 1548 -673 Projektionsabstand ist der horizontale Abstand zwischen Objektivmitte und Leinwand. Der Abstand verändert sich je nach der Einstellung des vertikalen Objektivversatzes.
Seite 267: Elplm15/Elplm09/Elpls04
Leinwandgröße und Projektionsabstand ELPLM15/ELPLM09/ELPLS04 Vertikaler In diesem Abschnitt werden die Projektionsabstände für Modelle mit Leinwandgröße 16:9 Minimum (Fern) bis Objektivversatz Standardobjektiv dargestellt. Maximum (Nah) Unten bis oben Einheit: cm 150" 332x187 541 bis 880 -230 bis +44 180" 398x224 650 bis 1058 -276 bis +52 Vertikaler Leinwandgröße 4:3...
Seite 268: Elplx02/Elplx02W
Leinwandgröße und Projektionsabstand Einheit: cm ELPLX02/ELPLX02W Einheit: cm Vertikaler Leinwandgröße 16:10 Minimum (Breit) Objektivversatz Vertikaler Leinwandgröße 4:3 Unten bis oben Minimum (Breit) Objektivversatz Unten bis oben 94" 203x127 +5 bis +20 100" 203x152 -8 bis +8 100" 215x135 +5 bis +22 120"...
Seite 269: Elplu04/Elplu02
Leinwandgröße und Projektionsabstand Vertikaler Vertikaler Leinwandgröße 4:3 Leinwandgröße 16:10 Minimum (Fern) bis Minimum (Fern) bis Objektivversatz Objektivversatz Maximum (Nah) Maximum (Nah) Unten bis oben Unten bis oben 1000" 2032x1524 1016 bis 1224 -1006 bis -518 180" 388x242 191 bis 231 -168 bis -75 200"...
Seite 270: Elplw05
Leinwandgröße und Projektionsabstand Einheit: cm Vertikaler Leinwandgröße 16:10 Minimum (Fern) bis Objektivversatz Vertikaler Leinwandgröße 16:9 Maximum (Nah) Minimum (Fern) bis Unten bis oben Objektivversatz Maximum (Nah) Unten bis oben 500" 1077x673 722 bis 874 -781 bis +108 60" 133x75 85 bis 104 -92 bis +17 800"...
Seite 271: Elplw06/Elplw04
Leinwandgröße und Projektionsabstand Einheit: cm Vertikaler Leinwandgröße 16:10 Minimum (Fern) bis Objektivversatz Vertikaler Leinwandgröße 16:9 Maximum (Nah) Minimum (Fern) bis Unten bis oben Objektivversatz Maximum (Nah) Unten bis oben 500" 1077x673 871 bis 1208 -466 bis -207 60" 133x75 101 bis 144 -53 bis -21 800"...
Seite 272: Elplw08
Leinwandgröße und Projektionsabstand Einheit: cm Vertikaler Leinwandgröße 16:10 Minimum (Fern) bis Objektivversatz Vertikaler Leinwandgröße 16:9 Maximum (Nah) Minimum (Fern) bis Unten bis oben Objektivversatz Maximum (Nah) Unten bis oben 500" 1077x673 1345 bis 1825 -781 bis +108 60" 133x75 159 bis 219 -92 bis +17 800"...
Seite 273: Elplm10/Elplm06
Leinwandgröße und Projektionsabstand Einheit: cm ELPLM10/ELPLM06 Einheit: cm Vertikaler Leinwandgröße 16:9 Minimum (Fern) bis Objektivversatz Vertikaler Leinwandgröße 4:3 Maximum (Nah) Minimum (Fern) bis Unten bis oben Objektivversatz Maximum (Nah) Unten bis oben 60" 133x75 116 bis 163 -92 bis +17 60"...
Seite 274: Elplm11/Elplm07
Leinwandgröße und Projektionsabstand ELPLM11/ELPLM07 Einheit: cm Vertikaler Leinwandgröße 16:9 Minimum (Fern) bis Objektivversatz Maximum (Nah) Unten bis oben Vertikaler Leinwandgröße 4:3 Minimum (Fern) bis 200" 443x249 1116 bis 1709 -307 bis +58 Objektivversatz Maximum (Nah) Unten bis oben 300" 664x374 1680 bis 2570 -461 bis +87 60"...
Seite 275: Elpll08/Elpll07
Leinwandgröße und Projektionsabstand ELPLL08/ELPLL07 Einheit: cm Vertikaler Leinwandgröße 16:9 Minimum (Fern) bis Objektivversatz Maximum (Nah) Unten bis oben Vertikaler Leinwandgröße 4:3 Minimum (Fern) bis 200" 443x249 1630 bis 2489 -307 bis +58 Objektivversatz Maximum (Nah) Unten bis oben 300" 664x374 2457 bis 3745 -461 bis +87 60"...
Seite 276: Elplr04
Leinwandgröße und Projektionsabstand ELPLR04 Einheit: cm Vertikaler Leinwandgröße 16:9 Minimum (Fern) bis 4:3-Leinwandgröße Objektivversatz Maximum (Nah) Unten bis oben 60" 122x91 200" 443x249 2427 bis 3409 -307 bis +58 80" 163x122 300" 664x374 3657 bis 5130 -461 bis +87 100" 203x152 450"...
Seite 277: Installationsabstand Polarisierer (Elppl01) (Nur Eb-L1505Uh/Eb-L1500Uh/Eb- L1495U/Eb-L1490U/Eb-L1515S/Eb-L1510S)
Leinwandgröße und Projektionsabstand Einheit: cm Einheit: mm 16:10-Leinwandgröße Objektivtyp 60" 129x81 80" 172x108 ELPLW06/ELPLW04 100" 215x135 ELPLM15/ELPLM09/ ELPLS04 120" 258x162 Die garantierte Betriebsumgebungstemperatur beträgt weniger als 35 ˚C. 150" 323x202 -101 180" 388x242 -121 200" 431x269 -135 300" 646x404 -202 500"...
Seite 278: Einstellbereich Für Projizierte Bilder
Einstellbereich für projizierte Bilder EB-L1755U/EB-L1750U/EB-L1505UH/EB-L1500UH/EB-L1495U/EB- H/V-Keystone L1490U "H/V-Keystone" S.70 Horizontal gewölbte Oberfläche (konkav) Objektivtyp Vertikal Horizontal Projektionsfläche ELPLM15/ELPLM09/ -44˚ bis 44˚ -30˚ bis 30˚ ELPLS04 Mitte des Kreises, dessen gewölbte Oberfläche ein Bogen ist ELPLX02/ELPLX02W -16˚ bis 16˚ -16˚ bis 16˚...
Seite 279 Einstellbereich für projizierte Bilder Horizontal gewölbte Oberfläche (konvex) Objektivtyp Vertikaler Vertikaler Objektivversatz: Objektivversatz: Oben Ausgangsposition Projektionsfläche Mitte des Kreises, dessen gewölbte Oberfläche ein Bogen ist Projektionsabstand Seitenansicht Radius des Kreises, dessen Seitenansicht gewölbte Oberfläche ein Bogen ist ELPLM11/ELPLM07 0,14 0,14 Ansicht von oben ELPLL08/ELPLL07 0,10...
Seite 280 Einstellbereich für projizierte Bilder Vertikal gewölbte Oberfläche (konkav) Objektivtyp Vertikaler Vertikaler Objektivversatz: Objektivversatz: Oben Ausgangsposition Projektionsfläche Mitte des Kreises, dessen gewölbte Oberfläche ein Bogen ist Projektionsabstand Seitenansicht Radius des Kreises, dessen gewölbte Oberfläche ein Bogen ist Seitenansicht ELPLL08/ELPLL07 0,08 0,08 Seitenansicht Objektivtyp Vertikaler...
Seite 281 Einstellbereich für projizierte Bilder Vertikal gewölbte Oberfläche (konvex) Objektivtyp Vertikaler Vertikaler Objektivversatz: Objektivversatz: Oben Ausgangsposition Projektionsfläche Mitte des Kreises, dessen gewölbte Oberfläche ein Bogen ist Projektionsabstand Radius des Kreises, dessen Seitenansicht gewölbte Oberfläche ein Bogen ist Seitenansicht ELPLL08/ELPLL07 0,08 0,08 Seitenansicht Objektivtyp Vertikaler...
Seite 282 Einstellbereich für projizierte Bilder EB-L1715S/EB-L1710S/EB-L1515S/EB-L1510S Objektivtyp Vertikaler Vertikaler Objektivversatz: Objektivversatz: Oben Horizontal gewölbte Oberfläche (konkav) Ausgangsposition Projektionsfläche Mitte des Kreises, dessen gewölbte Oberfläche ein Bogen ist Seitenansicht Projektionsabstand Seitenansicht Radius des Kreises, dessen ELPLM11/ELPLM07 0,14 0,14 gewölbte Oberfläche ein Bogen ist ELPLL08/ELPLL07 0,10 0,10...
Seite 283 Einstellbereich für projizierte Bilder Horizontal gewölbte Oberfläche (konvex) Vertikal gewölbte Oberfläche (konkav) Projektionsfläche Projektionsfläche Mitte des Kreises, dessen gewölbte Mitte des Kreises, dessen gewölbte Oberfläche ein Bogen ist Oberfläche ein Bogen ist Projektionsabstand Projektionsabstand Radius des Kreises, dessen Radius des Kreises, dessen gewölbte Oberfläche ein Bogen ist gewölbte Oberfläche ein Bogen ist Ansicht von oben...
Seite 284 Einstellbereich für projizierte Bilder Vertikal gewölbte Oberfläche (konvex) Objektivtyp Vertikaler Vertikaler Objektivversatz: Objektivversatz: Oben Ausgangsposition Projektionsfläche Mitte des Kreises, dessen gewölbte Oberfläche ein Bogen ist Projektionsabstand Seitenansicht Radius des Kreises, dessen gewölbte Oberfläche ein Bogen ist Seitenansicht ELPLL08/ELPLL07 0,07 0,08 Seitenansicht Objektivtyp Vertikaler...
Seite 285: Über Eck
Einstellbereich für projizierte Bilder EB-L1755U/EB-L1750U/EB-L1505UH/EB-L1500UH/EB-L1495U/EB- Objektivtyp Vertikaler Vertikaler L1490U Objektivversatz: Objektivversatz: Oben Ausgangsposition Konkave horizontale Eckenkorrektur (Korrektur zum Zwecke bilateraler Symmetrie durch Verwendung der Ecken als Mittellinie) Projektionsfläche Seitenansicht α Winkel der möglichen Seitenansicht Projektorbewegung ELPLL08/ELPLL07 0,08 0,08 Ansicht von oben Über Eck...
Seite 286 Einstellbereich für projizierte Bilder Objektivtyp Vertikaler Vertikaler Objektivtyp Vertikaler Vertikaler Objektivversatz: Objektivversatz: Oben Objektivversatz: Objektivversatz: Oben Ausgangsposition Ausgangsposition Seitenansicht Seitenansicht Seitenansicht Seitenansicht ELPLM11/ELPLM07 29˚ 29˚ ELPLX02/ELPLX02W ELPLL08/ELPLL07 29˚ 28˚ ELPLU03 1˚ 1˚ ELPLU04/ELPLU02 0˚ Konvexe horizontale Eckenkorrektur (Korrektur zum Zwecke bilateraler ELPLR04 1˚...
Seite 287 Einstellbereich für projizierte Bilder Konkave vertikale Eckenkorrektur (Korrektur zum Zwecke horizontaler Konvexe vertikale Eckenkorrektur (Korrektur zum Zwecke horizontaler Symmetrie durch Verwendung der Ecken als Mittellinie) Symmetrie durch Verwendung der Ecken als Mittellinie) Projektionsfläche Projektionsfläche α Winkel der möglichen α Winkel der möglichen Projektorbewegung Projektorbewegung Seitenansicht...
Seite 288 Einstellbereich für projizierte Bilder EB-L1715S/EB-L1710S/EB-L1515S/EB-L1510S Objektivtyp Vertikaler Vertikaler Objektivversatz: Objektivversatz: Oben Konkave horizontale Eckenkorrektur (Korrektur zum Zwecke bilateraler Ausgangsposition Symmetrie durch Verwendung der Ecken als Mittellinie) Projektionsfläche Seitenansicht α Winkel der möglichen Seitenansicht Projektorbewegung ELPLL08/ELPLL07 22˚ 17˚ *Kann nicht exakt korrigiert werden. Bewegen Sie das Objektiv in die Ausgangsposition.
Seite 289 Einstellbereich für projizierte Bilder Objektivtyp Vertikaler Vertikaler Objektivtyp Vertikaler Vertikaler Objektivversatz: Objektivversatz: Oben Objektivversatz: Objektivversatz: Oben Ausgangsposition Ausgangsposition Seitenansicht Seitenansicht Seitenansicht Seitenansicht ELPLL08/ELPLL07 29˚ 29˚ ELPLU03 1˚ 1˚ ELPLU04/ELPLU02 Konvexe horizontale Eckenkorrektur (Korrektur zum Zwecke bilateraler ELPLR04 1˚ Symmetrie durch Verwendung der Ecken als Mittellinie) ELPLW05 2˚...
Seite 290 Einstellbereich für projizierte Bilder Konkave vertikale Eckenkorrektur (Korrektur zum Zwecke horizontaler Konvexe vertikale Eckenkorrektur (Korrektur zum Zwecke horizontaler Symmetrie durch Verwendung der Ecken als Mittellinie) Symmetrie durch Verwendung der Ecken als Mittellinie) Projektionsfläche Projektionsfläche α Winkel der möglichen α Winkel der möglichen Projektorbewegung Projektorbewegung Seitenansicht...
Seite 291 Einstellbereich für projizierte Bilder Objektivtyp Vertikaler Vertikaler Objektivversatz: Objektivversatz: Oben Ausgangsposition Seitenansicht Seitenansicht ELPLL08/ELPLL07 24˚ 20˚ *Kann nicht exakt korrigiert werden. Bewegen Sie das Objektiv in die Ausgangsposition.
Seite 292: Unterstützte Bildschirmformate
Unterstützte Bildschirmformate EB-L1755U/EB-L1750U/EB-L1505UH/EB-L1500UH/EB-L1495U/EB-L1490U Wenn die Auflösung der Eingangssignale die Auflösung des Projektors übersteigt, kann sich dies negativ auf die Bildqualität auswirken. Signale mit Häkchen werden unterstützt. Signal Signal Auflösung Computer/BNC HDMI HDBaseT DVI-D Format (Punkt) Sync. YCbCr YCbCr (8 bit)
Seite 293 Unterstützte Bildschirmformate Signal Signal Auflösung Computer/BNC HDMI HDBaseT DVI-D Format (Punkt) Sync. YCbCr YCbCr (8 bit) YCbCr (8 bit) YCbCr (8 bit) (Hz) 4:4:4 4:2:2 4:2:0 4:4:4 4:2:2 4:2:0 4:4:4 4:2:2 bit) bit) bit) WXGA++ 1600 SXGA 1152 1280 1280 1024 SXGA+ 1400...
Seite 294 Unterstützte Bildschirmformate Signal Signal Auflösung Computer/BNC HDMI HDBaseT DVI-D Format (Punkt) Sync. YCbCr YCbCr (8 bit) YCbCr (8 bit) YCbCr (8 bit) (Hz) 4:4:4 4:2:2 4:2:0 4:4:4 4:2:2 4:2:0 4:4:4 4:2:2 bit) bit) bit) HDTV (720p) 1280 59,94 HDTV (1080i) 1920 1080 59,94...
Seite 295: Sdi
Unterstützte Bildschirmformate Signal Signal Auflösung Computer/BNC HDMI HDBaseT DVI-D Format (Punkt) Sync. YCbCr YCbCr (8 bit) YCbCr (8 bit) YCbCr (8 bit) (Hz) 4:4:4 4:2:2 4:2:0 4:4:4 4:2:2 4:2:0 4:4:4 4:2:2 bit) bit) bit) 59,94 *1 Basierend auf VESA CVT-RB (Reduced Blanking) *2 Nur wenn Breit bei Auflösung im Signal-Menü...
Seite 296: Eb-L1715S/Eb-L1710S/Eb-L1515S/Eb-L1510S
Unterstützte Bildschirmformate Modus Signal Auflösung Format (Punkt) Sync. YCbCr Stufe (Hz) (10 bit) 4:2:2 59,94 EB-L1715S/EB-L1710S/EB-L1515S/EB-L1510S Wenn die Auflösung der Eingangssignale die Auflösung des Projektors übersteigt, kann sich dies negativ auf die Bildqualität auswirken. Signale mit Häkchen werden unterstützt. Signal Signal Auflösung Computer/BNC...
Seite 297 Unterstützte Bildschirmformate Signal Signal Auflösung Computer/BNC HDMI HDBaseT DVI-D Format (Punkt) Sync. YCbCr YCbCr (8 bit) YCbCr (8 bit) YCbCr (8 bit) (Hz) 4:4:4 4:2:2 4:2:0 4:4:4 4:2:2 4:2:0 4:4:4 4:2:2 bit) bit) bit) 1280 1366 WXGA+ 1440 WXGA++ 1600 SXGA 1152 1280...
Seite 298 Unterstützte Bildschirmformate Signal Signal Auflösung Computer/BNC HDMI HDBaseT DVI-D Format (Punkt) Sync. YCbCr YCbCr (8 bit) YCbCr (8 bit) YCbCr (8 bit) (Hz) 4:4:4 4:2:2 4:2:0 4:4:4 4:2:2 4:2:0 4:4:4 4:2:2 bit) bit) bit) SDTV (480i) 59,94 SDTV (576i) SDTV (480p) 59,94 SDTV (576p) HDTV (720p)
Seite 299: Technische Daten
Technische Daten Allgemeine Technische Daten zum Projektor EB-L1755U EB-L1505UH EB-L1495U EB-L1715S EB-L1515S Produktbezeichnung EB-L1750U EB-L1500UH EB-L1490U EB-L1710S EB-L1510S 586 (B) x 185 (H) x 492 (T) mm (ohne hervorstehenden Teil) Abmessungen Breite 1,03" 1,06" Größe des LCD-Bedienfeldes Polysilizium TFT Aktivmatrix Anzeigeart 2.304.000...
Seite 300 Technische Daten Nennleistungsaufnahme: Nennleistungsaufnahme: Nennleistungsaufnahme: Nennleistungsaufnahme: Nennleistungsaufnahme: Leis- 100 bis 120 V Be- 1082 W 955 W 645 W 1082 W 955 W tungsauf- reich Standby- Standby- Standby- Standby- Standby- nahme Leistungsaufnahme Leistungsaufnahme Leistungsaufnahme Leistungsaufnahme Leistungsaufnahme (Kommunikat. ein): 2,0 (Kommunikat. ein): 2,0 (Kommunikat.
Seite 301 Technische Daten ELPLX02/ELPLX02W haben eine maximale vertikale Richtung von ca. 5 % und eine maximale horizontale Richtung von ca. 5 %. *5 Ungefähre Zeit, bis sich die Helligkeit der Lichtquelle um die Hälfte reduziert. (Ausgehend davon, dass der Projektor in einer Umgebung mit luftgetragenen Partikeln von weniger als 0,04 bis 0,2 mg/m verwendet wird.
Seite 302 Technische Daten EB-L1755U EB-L1505UH EB-L1495U EB-L1715S EB-L1515S Produktbezeichnung EB-L1750U EB-L1500UH EB-L1490U EB-L1710S EB-L1510S Mini Sub-D 15-polig (Buchse) blau Anschlüs- Computer-Anschluss Audio1-Eingang Stereo-Miniklinke (3,5 Φ) 5BNC (Buchse) BNC-Anschluss Audio2-Anschluss Stereo-Miniklinke (3,5 Φ) DVI-D, 24-polig, Single-Link mit HDCP-Kompatibilität DVI-D-Port HDMI-Anschluss HDMI HDCP2.2-unterstützt (Audio wird nur von PCM HDMI HDCP-unterstützt (Audio wird nur...
Seite 303: Ansicht
Ansicht Objektivmitte Abstand von der Objektivmitte zu den Befestigungspunkten für die Deckenhalterung Einheit: mm...
Seite 304: Glossar
Control4 Simple Device Control4 SDDP ist eine von Control4 entwickelte Technik, mit der Control4-Kontrollsysteme die Geräteinformationen für den Projektor abrufen können. Epson hat diese Protokolltechnologie eingeführt und stellt eine Einstellung für die Aktivierung der Protokollfunktion (EIN) zur Verfügung. Discovery Protocol (SDDP) Ausführliche Informationen dazu finden Sie auf der Control4 Website.
Seite 305 Glossar Ein Verfahren, bei dem das Videosignal in eine Luminanzkomponente (Y) und die Differenzsignale Blau minus Helligkeit (Cb oder Pb) und Rot Komponente Video minus Helligkeit (Cr oder Pr) aufgespalten wird. Die relative Helligkeit der hellen und dunklen Bildbereiche kann erhöht oder verringert werden, um Schrift und Grafiken deutlicher oder weicher Kontrast darzustellen.
Seite 306: Allgemeine Hinweise
Vorrichtungen für die direkte medizinische Pflege usw., überlegen Sie bitte nach umfassender Evaluierung genau, ob das Produkt für Ihre Zwecke geeignet ist. Copyright und Marken "EPSON" ist eine eingetragene Marke der Seiko Epson Corporation. "EXCEED YOUR VISION" und „ELPLP“ sind Marken oder eingetragene Marken der Seiko Epson Corporation.
Seite 307 Andere in dieser Dokumentation verwendeten Produktnamen werden hier ebenfalls nur zu Kennzeichnungszwecken verwendet und sind unter Umständen Marken der entsprechenden Eigentümer. Epson verzichtet auf jedwede Rechte an diesen Marken. ©SEIKO EPSON CORPORATION 2019. All rights reserved. Indication of the manufacturer and the importer in accordance with...
Seite 308 Liste der Sicherheitssymbole (konform mit IEC60950-1 A2) In der folgenden Tabelle ist die Bedeutung der einzelnen am Gerät Symbolzeichen Erfüllte Nor- Bedeutung angebrachten Sicherheitssymbole aufgeführt. IEC60417 Polarität des Gleichstromanschlusses Symbolzeichen Erfüllte Nor- Bedeutung Nr. 5926 Kennzeichnung der positiven und negativen Anschlüsse (der Polarität) eines IEC60417 „EIN”...
Seite 309 Liste der Sicherheitssymbole (konform mit IEC60950-1 A2) Symbolzeichen Erfüllte Nor- Bedeutung Symbolzeichen Erfüllte Nor- Bedeutung IEC60417 Gleichstrom ISO3864 Achtung, bewegliche Teile Nr. 5031 Hinweis auf dem Typenschild, dass das IEC60417 Zur Anzeige, dass Sie entsprechend den Gerät nur für Gleichstrom geeignet ist, Nr.
Seite 310 Einstellbare vordere Füße ......20 HDBaseT ............. 164 Betriebstemperatur ........300 Einstellungsmenü ........158 HDBaseT-Anschluss ........19 Bildformat ............. 87 Epson Projector Management ....233 HDBaseT-Signalqualität ......178 Bildschirm ..........161 Epson Web Control ........233 HDMI-Anschluss ........19 Bildschirme tauschen ........ 117 Erweitert-Menü...
Seite 311 Index Höhenlagen-Modus ........162 Message Broadcasting ....... 176 Projektorname ........... 168 Monitor Out-Anschluss ......18 Multi-Projektion ........83, 165 Multi-Projektion-Funktion ...... 100 Informations-Menü ........177 Quelle ..........116, 177 Installationsanforderungen ......32 Quellensuche .......... 20, 66 Installationseinstellungen ......32 Quick Corner ..........159 IP-Adresse ..........
Seite 312 Index Split-Screen-Setup ........116 Wechseln der Batterien ....... 25 Sprache ............165 Weißabgleich ..........155 Standby-Modus .......... 164 Wiederholrate ..........177 Startbildschirm ........64, 161 Wired LAN-Menü ........173 Status ............178 Wireless LAN-Menü ......... 169 Statusanzeigen ..........16 Subnet-Maske ........171, 174 Sync.

Diese Anleitung auch für:

Eb-l1750u Eb-l1505uh Eb-l1715s Eb-l1710s Eb-l1515s Eb-l1500uh ... Alle anzeigen

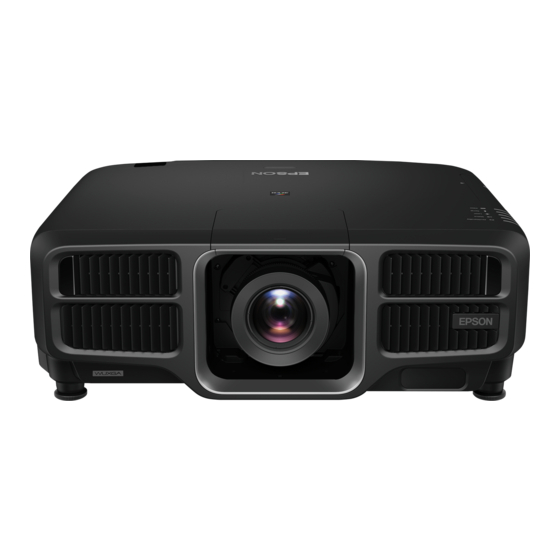

Epson EB-L1755U Bedienungsanleitung

Verwendete Bezeichnungen

Einleitung

Teilebezeichnungen und Funktionen

Vorbereitung des Projektors

Aufstellung des Projektors

Anschließen von Sonstiger Ausrüstung

Grundfunktionen

Einschalten des Projektors

Ausschalten des Projektors

Projizierung von Bildern

Anpassung von Projizierten Bildern

Inhaltsverzeichnis

Nützliche Funktionen

Multi-Projektionsfunktion

Projektionsfunktionen

Speicherfunktion

Zeitplanfunktion

Sicherheitsfunktionen

Inhaltsverzeichnis

Verwendung des Projektors in einem Netzwerk

Projektion über ein Kabelnetzwerk

Projektion über ein WLAN-Netzwerk

Sicheres HTTP

Konfiguration-Menü

Verwendung des Konfiguration-Menüs

Liste der Funktionen

Sammeleinrichtung

Fehlersuche

Verwendung der Hilfe

Ablesen der Anzeigen

Statusanzeige Lesen

Problemlösung

Inhaltsverzeichnis

Information zu Event ID

Wartung

Reinigung

Wechseln der Verbrauchsmaterialien

Bildpflege

Anhang

Überwachung und Steuerung

Sonderzubehör und Verbrauchsmaterialien

Leinwandgröße und Projektionsabstand

Inhaltsverzeichnis

Einstellbereich für Projizierte Bilder

Unterstützte Bildschirmformate

Technische Daten

Ansicht

Glossar

Allgemeine Hinweise

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Epson EB-L1755U

Inhaltszusammenfassung für Epson EB-L1755U
