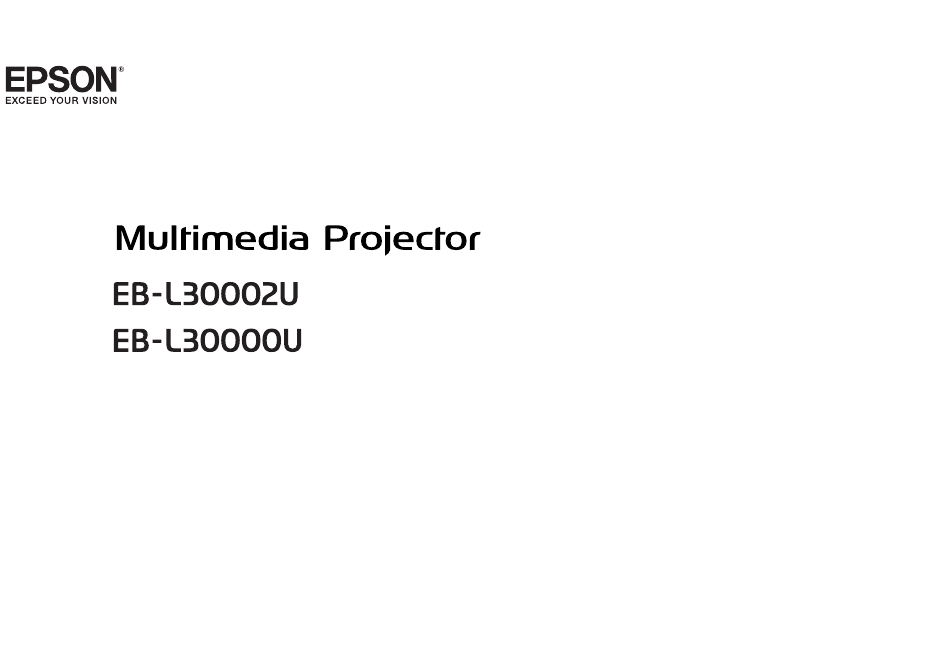

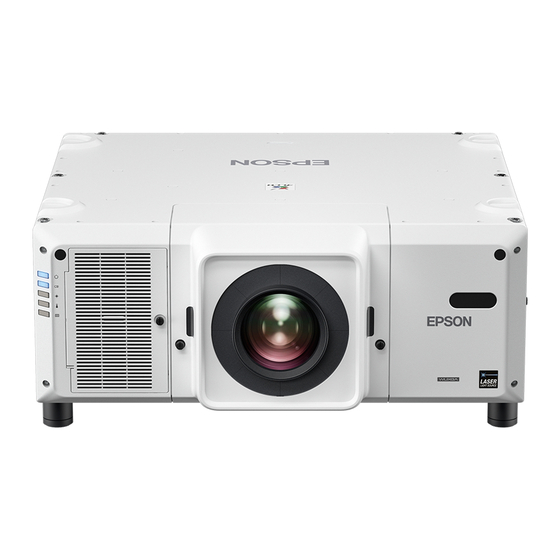

  • Seite 1 Bedienungsanleitung...

  • Seite 2: Verwendete Bezeichnungen

    Verwendete Bezeichnungen • Sicherheitshinweise Die Dokumentation und der Projektor weisen Symbole auf, um zu zeigen, wie der Projektor sicher verwendet wird. Nachstehend werden die Kennzeichnungen und ihre Bedeutung erläutert. Machen Sie sich gründlich damit vertraut, bevor Sie die Anleitung lesen. Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder sogar Warnung zum Tod führen können.

  • Seite 3: Sicherheits- Und Warnhinweise

    Sicherheits- und Warnhinweise Bitte lesen Sie das Folgende vor der Benutzung des Projektors. Warnung Sicherheitsanweisungen • Binden Sie Netzkabel und andere Anschlusskabel nicht zusammen. Andernfalls besteht Brandgefahr. • Verwenden Sie nur die angegebene Versorgungsspannung. Anderenfalls Sicherheits- und Warnhinweise zur Installation könnte dies zu einem Brand oder Stromschlag führen.
  • Seite 4 Sicherheits- und Warnhinweise Warnung Achtung • Halten Sie Ansaugöffnung und Luftaustritt des Projektors frei. Werden diese Stellen Sie den Projektor nicht auf einen instabilen Untergrund, wie z. B. einen versehentlich verdeckt, kann dies zu einer Überhitzung im Gerät führen und instabilen Tisch oder eine geneigte Oberfläche.
  • Seite 5 Sicherheits- und Warnhinweise • Der Projektor kann in jedem beliebigen Winkel installiert werden. Es Achtung gibt keine vertikale oder horizontale Beschränkung bezüglich der • Möglicherweise benötigen Sie zum Neigen und Installieren des Projektors Projektorinstallation. spezielle Montagehalterungen. Wenden Sie sich an einen Experten und bereiten Sie die Montage vor.
  • Seite 6 Sicherheits- und Warnhinweise Warnhinweise zum Anheben Achtung Beim Anbringen direkt am Projektor Verwenden Sie vier handelsübliche M8-Augenschrauben (Schraubenlänge 11 Achtung bis 16 mm) und bringen Sie sie an den vier Schraubenlöchern für • Verwenden Sie zum Anheben die vier an derselben Fläche des Projektors Augenschrauben an.
  • Seite 7 • Ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service, falls ein Fehler auftritt. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Falls Sie den Projektor in solch einem Fall weiterhin verwenden, kann es zu einem Stromschlag, Brand oder sogar zu Augenschäden kommen.
  • Seite 8 Sicherheits- und Warnhinweise • Über den LCD-Bildschirm Achtung • Beim Kauf des Projektors ist eine Schutzkappe am Installationsabschnitt der - Der LCD-Bildschirm kann fehlende oder dauerhaft leuchtende Pixel aufweisen. Dies weist nicht auf einen Fehler hin. Objektiveinheit installiert. Installieren Sie die Schutzkappe bei Nichtbenutzung des Projektors.

  • Seite 9: Warnhinweise Und Vorsichtsmaßnahmen Zum Laser

    Sicherheits- und Warnhinweise • Über die Lichtquellenkalibrierung Warnhinweise und Vorsichtsmaßnahmen zum - Wenn Regelmäßig ausführen bei der Lichtkalibrierung auf Ein Laser eingestellt ist, startet die Kalibrierung für die Lichtquelle bei abgeschaltetem Projektor jeweils automatisch, wenn 100 Betriebsstunden erreicht werden. Die Lichtquellenkalibrierung startet Warnung in folgenden Situationen jedoch nicht automatisch.
  • Seite 10 Sicherheits- und Warnhinweise Hinweise zum Tragen und Transportieren Warnung • Öffnen Sie das Projektorgehäuse nicht. Der Projektor enthält einen Im Projektor befinden sich viele Glas- und Präzisionsteile. Handhaben Sie hochleistungsfähigen Laser. den Projektor beim Tragen und Transportieren so wie im Folgenden •...

  • Seite 11: Inhaltsverzeichnis

    Inhaltsverzeichnis Weisen Sie eine Projektor ID zu ........44 Verwendete Bezeichnungen .
  • Seite 12 Inhaltsverzeichnis Menge des Licht des projizierten Bildes einstellen ..... . . 82 Projektionsfunktionen ........110 Ändern des Bildformats des projizierten Bildes .
  • Seite 13 Inhaltsverzeichnis Auswahl von WLAN-Netzwerkeinstellungen unter Windows ....134 Einrichtung über ein USB-Flash-Laufwerk ......177 Auswahl der Drahtlosnetzwerkeinstellungen unter Mac .
  • Seite 14 Epson Projector Management ........241...
  • Seite 15 Inhaltsverzeichnis Unterstützte Monitordisplays ......275 Unterstützte Bildschirmauflösungen ....... . 275 SDI .

  • Seite 16: Einleitung

    Einleitung In diesem Kapitel werden die Teilebezeichnungen erläutert.

  • Seite 17: Teilenamen Und -Funktionen

    Teilenamen und -funktionen Sofern nicht anders angegeben, zeigen die in dieser Anleitung verwendeten Bezeichnung Funktion Abbildungen den Projektor mit installiertem Objektiv (ELPLM12). Objektiversatzabdeck Beim Anbringen oder Entfernen des Objektivs abnehmen. s "Die Projektionsobjektivbaugruppe entfernen und Front/Oberseite anbauen" S.30 Achtung Halten Sie beim Transportieren des Projektors nicht die Objektiversatzabdeckung fest.

  • Seite 18: Rückseite/Seitenansicht

    Teilenamen und -funktionen Bezeichnung Funktion Rückseite/Seitenansicht Fernst.-Empfänger Empfängt die Signale der Fernbedienung. Saugt die Luft zur inneren Kühlung des Projektors an. Ansaugöffnung (Luftfilter) Stellen Sie sicher, dass der Luftfilter regelmäßig gereinigt wird. s "Reinigen von Luftfilter und Ansaugöffnung" S.227 s "Austausch des Luftfilters" S.232 Saugt die Luft zur inneren Kühlung des Projektors an.

  • Seite 19: Unterseite

    Teilenamen und -funktionen Bezeichnung Funktion Bezeichnung Funktion • Installiert das optionale WLAN-Gerät. USB-A- Ein-/Ausschalter Zur Stromversorgung des Projektors. Anschlussabdeckung s "Installieren der WLAN-Einheit" S.56 Empfängt die Signale der Fernbedienung. Fernst.-Empfänger • Dies dient Sammeleinstellungen. (USB-A-Anschluss) s "Sammeleinrichtung" S.176 • Verbindet ein USB-Flash-Laufwerk zum Speichern der Unterseite Betriebsprotokolle des Projektors.

  • Seite 20: Griff

    Teilenamen und -funktionen Anschlüsse Griff Dieser ist beim Kauf am Projektor angebracht. Bezeichnung Funktion BNC-Anschluss Für analoge RGB-Signale von einem Computer und Bezeichnung Funktion Component-Video-Signale von anderen Videoquellen. Schraubenlöcher für Wenn Sie den Griff am Projektor anbringen, stellen Sie Für analoge RGB-Signale von einem Computer und Computer-Anschluss sicher, dass er mit den Schrauben befestigt ist.
  • Seite 21 Teilenamen und -funktionen Bezeichnung Funktion Bezeichnung Funktion Remote-Anschluss Anschluss des optionalen Fernbedienungskabelsatzes HDBaseT-Anschluss Zur Verbindung des optionalen HDBaseT Transmitter und Eingabe von Signalen von der Fernbedienung. Wenn mit einem LAN-Kabel. das Fernbedienungskabel mit dem Remote-Anschluss s "Anschließen eines HDBaseT Transmitter" S.55 verbunden wird, ist der Fernst.-Empfänger am Projektor s "Sonderzubehör"...

  • Seite 22: Bedienfeld

    Teilenamen und -funktionen Bezeichnung Funktion Bedienfeld [Lens Shift]-Taste Drücken Sie diese Taste zum Justieren des Objektivversatzes. s "Einstellung der Position des projizierten Bildes (Objektivversatzanpassung)" S.38 Wird diese Taste länger als drei Sekunden gedrückt, bewegt sich das Objektiv in die Ausgangsposition. Drücken Sie diese Taste zum Justieren des Zooms.

  • Seite 23: Fernbedienung

    Teilenamen und -funktionen Bezeichnung Funktion Fernbedienung • Zum Anpassen von Fokus, Zoom, Verzerrung und ][ ][ ]- Objektivversatz drücken. Tasten s "Einstellung der Position des projizierten Bildes (Objektivversatzanpassung)" S.38 s "Einstellen der Bildgröße" S.40 s "Fokuskorrektur" S.41 • Wenn diese Tasten während der Anzeige des Konfiguration- oder des Hilfe-Bildschirms gedrückt werden, werden Menüpunkte und Einstellungswerte ausgewählt.
  • Seite 24 Teilenamen und -funktionen Bezeichnung Funktion Bezeichnung Funktion • Zum Anpassen von Fokus, Zoom, Verzerrung und Startet die Projektion, wenn der Hauptschalter betätigt ]-Taste ][ ][ ]- wird und der Projektor im Bereitschaftsmodus ist. Objektivversatz drücken. Tasten s "Einstellung der Position des projizierten Bildes Versetzt den Projektor in den Bereitschaftsmodus, wenn [t]-Taste (Objektivversatzanpassung)"...
  • Seite 25 Teilenamen und -funktionen Bezeichnung Funktion Bezeichnung Funktion [ID]-Taste Halten Sie diese Taste gedrückt und betätigen Sie die [Shutter]-Taste Zum vorübergehenden Ein- oder Ausblenden des Bildes Zahlentasten, um die ID des Projektors festzulegen, den drücken. Sie über die Fernbedienung steuern möchten. s "Temporäres Ausblenden des Bildes (Verschluss)"...

  • Seite 26: Praktische Steuerung Mittels Fernbedienung

    Teilenamen und -funktionen Praktische Steuerung mittels Fernbedienung Wechseln der Fernbedienungsbatterien Sie können folgende Aktionen durch einfaches Drücken einer der Tasten an Wenn die Fernbedienung nach einer gewissen Zeit die Befehle verzögert der Fernbedienung durchführen: oder überhaupt nicht mehr ausführt, sind wahrscheinlich die Batterien erschöpft.

  • Seite 27: Reichweite Der Fernbedienung

    Teilenamen und -funktionen Reichweite der Fernbedienung Achtung Kontrollieren Sie die Polaritätszeichen (+) und (–) im Batteriefach, damit Sie die Batterien richtig einsetzen können. Werden die Batterien nicht ordnungsgemäß verwendet, könnten sie explodieren bzw. auslaufen und einen Brand, Verletzungen oder Beschädigungen des Produkts verursachen. Bringen Sie den Batteriefachdeckel wieder an.

  • Seite 28: Ein Kabel An Die Fernbedienung Anschließen

    Teilenamen und -funktionen Wenn der Griff oben angebracht ist • Wenn das Fernbedienungskabel mit dem Remote-Anschluss verbunden wird, ist der Fernst.-Empfänger am Projektor deaktiviert. • Wenn das Fernbedienungskabel in den Remote-Anschluss der Fernbedienung eingesteckt wird, schaltet sich die Fernbedienungsanzeige nicht ein. •...

  • Seite 29: Vorbereitung Des Projektors

    Vorbereitung des Projektors In diesem Kapitel wird das Aufstellen des Projektors und der Verbindungsaufbau zu Projektionsquellen erläutert.

  • Seite 30: Aufstellung Des Projektors

    Aufstellung des Projektors Die Projektionsobjektivbaugruppe entfernen und anbauen Warnung Achten Sie darauf, vor Entfernung oder Anbringung der Objektiveinheit am Projektor das Netzkabel zu ziehen. Anderenfalls könnte dies zu einem Stromschlag führen. Anbringen Ziehen Sie die Objektiversatzabdeckung zum Entfernen zu sich, während Sie die Riegel an beiden Seiten gedrückt halten.
  • Seite 31 Aufstellung des Projektors Setzen Sie das Objektiv gerade ein, wobei Sie die hervorstehenden Punkte am Objektiv an den Löchern (2 Punkte) an der Oberseite des Objektivs ausrichten. Um den Hebel weiter zu sichern, drehen Sie die Schraube fest. Sie können die Schraube von Hand drehen. Achtung Berühren Sie beim Anbringen des Objektivs nicht die in der folgenden Abbildung gezeigten Motorabdeckungen (2 Punkte).

  • Seite 32: Objektivkalibrierung

    Meldung weiterhin angezeigt wird, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Ziehen Sie die Befestigungsschrauben der Objektivabdeckung fest. Kontaktliste für Epson-Projektoren...

  • Seite 33: Entfernen

    Aufstellung des Projektors • Falls der Projektor die Modellnummer Ihres Objektivs nicht Achtung feststellen kann, können Sie die Objektivkalibrierung nicht Wenn Sie die Objektivposition mit dem Objektivversatz verschoben haben, durchführen. schieben Sie das Objektiv in die Ausgangsposition und ersetzen Sie die •...

  • Seite 34: Installationseinstellungen

    Aufstellung des Projektors Falls der Griff mit der Schraube befestigt wurde, lösen Sie zunächst die Schraube. Halten Sie das Objektiv fest und drehen Sie den Verschlusshebel gegen den Uhrzeigersinn, bis er entriegelt ist. Ziehen Sie das Objektiv gerade heraus. Installationseinstellungen Ändern der Richtung des Bildes (Projektionsmodus) Mit dem Modus Projektion im Konfigurationsmenü...

  • Seite 35: Bildschirmeinstellung

    • Wenn Sie das Bildformat ändern, stellen Sie auch das Seitenverhältnis des projizierten Bildes ein. s "Ändern des Bildformats des projizierten Bildes" S.83 Bildschirmeinstellung • Die Funktion Message Broadcasting für Epson Projector Stellen Sie das Bildformat entsprechend dem Seitenverhältnis des Management unterstützt diese Funktion nicht. verwendeten Bildschirms ein.

  • Seite 36: Einstellen Der Bildposition Im Projizierten Bildschirm

    Aufstellung des Projektors Einstellen der Bildposition im projizierten Bildschirm Wenn die Einstellung Bildformat Ränder zwischen Bildkante und dem Rahmen des projizierten Bildschirms verursacht, können Sie die Position des Bildes anpassen. Beispiel: Wenn das Bildformat auf 4:3 eingestellt ist Mit dem Hintergrundtestbild können Sie die aktuelle Anzeigeposition prüfen.
  • Seite 37 Aufstellung des Projektors Standard Kreuzsraffie- Kreuzsraffie- Kreuzsraffie- Drücken Sie die [Test Pattern]-Taste erneut, um den Bildschirm rung rung C rung M für die Auswahl der Art des Testbilds anzuzeigen. Sie können Testbilder umschalten, indem Sie die Tasten [ ] an Kreuzsraffie- Kreuzsraffie- Kreuzsraffie-...

  • Seite 38: Einstellung Der Position Des Projizierten Bildes (Objektivversatzanpassung)

    Aufstellung des Projektors Bei Verwendung von ELPLU05/ELPLL09/ELPLL10 Einstellung der Position des projizierten Bildes (Objektivversatzanpassung) Das Objektiv kann verschoben werden, um die Position des projizierten Bilds einzustellen, zum Beispiel wenn der Projektor nicht direkt vor der Leinwand positioniert werden kann. Die Bereiche, in denen das Bild verschoben werden kann, sind unten aufgeführt.
  • Seite 39 Aufstellung des Projektors Bei Verwendung von ELPLW07/ELPLM12/ELPLM13/ELPLM14 • Stellen Sie die Bildhöhe mit dem vertikalen Objektivversatz ein, indem Sie das Bild von unten nach oben schieben. Wenn sie von oben nach unten eingestellt wird, kann es sein, dass sich die Bildposition nach dem Einstellen leicht nach unten verschiebt.

  • Seite 40: Einstellen Der Bildgröße

    Aufstellung des Projektors Drücken Sie die [Zoom]-Taste am Bedienfeld. Passen Sie die Position des projizierten Bildes mit den Tasten [ ][ ][ ] an. Unter Verwendung der Unter Verwendung des Fernbedienung Bedienfeldes Drücken Sie zum Anpassen die Tasten [ ][ ]. Die Anzeige kann je nach Objektiv variieren.

  • Seite 41: Fokuskorrektur

    Aufstellung des Projektors Drücken Sie zum Abschließen der Anpassung die [Esc]-Taste. Fokuskorrektur Drücken Sie die [Focus/Distortion]-Taste am Bedienfeld. • Sie können den Fokus auch mit den [Focus]-Tasten ([+] und [-]) an Drücken Sie sie wiederholt, bis der Fokuseinstellungsbildschirm der Fernbedienung anpassen. •...

  • Seite 42: Registrieren Und Laden Von Objektiveinstellungswerten

    Aufstellung des Projektors Falls die Mitte nach Anpassung des umliegenden Bildes unscharf ist, wiederholen Sie die Schritte 1 und 2. Sie können Bildverzerrungen auch über die Fernbedienung anpassen. Drücken Sie nach Anpassung des Fokus in der Bildmitte mit den [Focus]-Tasten ([+] und [-]) die [Distortion]-Tasten ([+] und [-]) zur Anpassung des umliegenden Bildes.
  • Seite 43 Aufstellung des Projektors Sie können Bedienung auch über das Konfiguration-Menü vornehmen. s Einstellung - Speicher S.154 Wählen Sie Objektivposition und drücken Sie dann die [ ]-Taste. Wählen Sie die Funktion, die Sie ausführen möchten und drücken Funktion Erläuterung Sie dann die [ ]-Taste.

  • Seite 44: Id-Einstellungen

    "Betrieb mit Soft-Keyboard" S.163 Fernbedienungs-ID auf 0 gesetzt ist. Wenn Sie fertig sind, bewegen Sie den Cursor auf • Wenn Sie Epson Web Control nutzen, können Sie einen spezifischen Fertigstellen und drücken Sie dann die [ Projektor über ein Mobilgerät bedienen. Taste.

  • Seite 45: Prüfen Der Projektor Id

    Aufstellung des Projektors Drücken Sie die [Menu]-Taste, um das Konfigurationsmenü zu Drücken Sie, während Sie die [ID]-Taste gedrückt halten, die schließen. Zahlentaste, die der ID des Projektors entspricht, den Sie bedienen möchten. "Prüfen der Projektor ID" S.45 Prüfen der Projektor ID Geben Sie eine zweistellige Zahl ein (Beispiel: 01, wobei die ID 1 ist).

  • Seite 46: Datum & Zeit

    Aufstellung des Projektors Untermenü Funktion • Wenn Sie den Projektor zum ersten Mal einschalten, wird die Meldung "Möchten Sie die Uhrzeit einstellen?" angezeigt. Wählen Sie Zeitunterschied (UTC) Stellen Sie den Zeitunterschied zur koordinierten Ja, erscheint der Bildschirm aus Schritt 4. Weltzeit ein.

  • Seite 47: Sonstige Einstellungen

    Aufstellung des Projektors Drücken Sie die [Menu]-Taste, um die Einstellungen zu beenden. Sonstige Einstellungen Einstellungen für die Standardbedienung Zweck Einstellmethoden • Wenn Direkt Einschalten auf Ein gesetzt ist, Starten/Stoppen der Projektion durch Ein-/Ausschalten des Ein-/ kann der Projektor bei Stromversorgung mit Ausschalters oder Ein-/ der Projektion starten.

  • Seite 48: Einstellung Für Die Anzeige

    Warnungen. zeigen/auszublenden. Sie können auch angezeigten Bildschirms. Schwarz und Logo. Wenn kein Logo registriert verborgene Einstellungen anzeigen, indem Sie ist, wird das EPSON-Logo angezeigt. die [Menu]-Taste auf dem Bedienfeld oder der Fernbedienung drei Sekunden lang gedrückt Hintergrundanzeige: Einstellung der halten.

  • Seite 49: Anschließen Von Sonstiger Ausrüstung

    Anschließen von sonstiger Ausrüstung Bezeichnung, Position und Ausrichtung der Anschlüsse können je nach angeschlossener Quelle unterschiedlich sein. Anschließen eines Computers Um Bilder von einem Computer zu projizieren, schließen Sie den Computer auf eine der folgenden Weisen an. Bei Verwendung eines handelsüblichen Computerkabels Schließen Sie den Ausgang der Computeranzeige an den Projektoranschluss Computer an.
  • Seite 50 Anschließen von sonstiger Ausrüstung • Wenn Ihre gewünschte Bildquelle einen Anschluss mit einer ungewöhnlichen Form aufweist, verwenden Sie das mit dem Gerät mitgelieferte oder ein als Sonderzubehör erhältliches Kabel für den Anschluss an den Projektor. • Stellen Sie sicher, dass das HDMI-Kabel mit dem HDMI-Standard übereinstimmt. Falls Sie ein nicht mit dem HDMI-Standard übereinstimmendes Kabel nutzen, werden Bilder möglicherweise nicht richtig angezeigt.

  • Seite 51: Anschließen Von Bildquellen

    Anschließen von sonstiger Ausrüstung Anschließen von Bildquellen Verbinden Sie den Projektor zur Projektion von Videobildern mit einer der folgenden Methoden. Bei Verwendung eines handelsüblichen Komponentenvideokabels (D-Sub/Komponentenkonverter) Verbinden Sie den Komponenten-Ausgang der Bildquelle mit dem Computer-Anschluss am Projektor. Bei Verwendung eines handelsüblichen Komponentenvideokabels (RCA) und eines BNC/RCA-Adapters Verbinden Sie den Komponentenausgang des Videogerätes mit dem BNC-Anschluss (R/Cr/Pr, G/Y, B/Cb/Pb) des Projektors.
  • Seite 52 Anschließen von sonstiger Ausrüstung Achtung • Wenn die Bildquelle eingeschaltet ist, während Sie sie am Projektor anschließen, kann dies zu Fehlfunktionen führen. • Wenn der Stecker eine andere Ausrichtung oder Form aufweist, versuchen Sie nicht, ihn mit Nachdruck in den Anschluss zu stecken. Dies kann zu Gerätebeschädigungen und Fehlfunktionen führen.

  • Seite 53: Anschließen Eines Externen Monitors

    Anschließen von sonstiger Ausrüstung Anschließen eines externen Monitors Sie können Bilder an einen externen Monitor ausgeben. Wenn Sie Bilder von einem mit dem Computer- oder BNC-Anschluss verbundenen Gerät ausgeben möchten. Verbinden Sie den D-Sub-Anschluss am externen Monitor mit dem Monitor Out-Anschluss am Projektor. wenn Sie Bilder von einem mit dem 3G/HD/SD-SDI-Port verbundenen Gerät ausgeben möchten Verbinden Sie den SDI-Ausgang am externen Monitor mit dem Monitor Out SDI-Anschluss am Projektor.

  • Seite 54: Anschließen Eines Lan-Kabels

    Anschließen von sonstiger Ausrüstung Anschließen eines LAN-Kabels Schließen Sie an den LAN-Projektoranschluss einen LAN-Ausgang eines Netzwerkhubs oder eines anderen Geräts mithilfe eines im Handel erhältlichen 100BASE-TX- oder 10BASE-T LAN-Kabels an. Indem ein Computer über ein Netzwerk an den Projektor angeschlossen wird, können Sie Bilder projizieren und den Projektorstatus überprüfen. Um Fehlfunktionen vorzubeugen, verwenden Sie ein abgeschirmtes LAN-Kabel der Kategorie 5 oder höher.

  • Seite 55: Anschließen Eines Hdbaset Transmitter

    Anschließen von sonstiger Ausrüstung Anschließen eines HDBaseT Transmitter Schließen Sie den optionalen HDBaseT Transmitter mit einem handelsüblichen 100BASE-TX-Netzwerkkabel an. "Sonderzubehör" S.262 HDBaseT • Bitte lesen Sie vor der Verwendung des HDBaseT Transmitter sorgfältig die mitgelieferte Bedienungsanleitung. • Verwenden Sie als LAN-Kabel ein von der HDBaseT Alliance empfohlenes STP-Kabel (gerade) der Kategorie 6 oder höher. Allerdings wird der Betrieb nicht für alle Eingabe-/Ausgabegeräte und Umgebungen garantiert.

  • Seite 56: Installieren Der Wlan-Einheit

    Anschließen von sonstiger Ausrüstung Installieren der WLAN-Einheit Entfernen Sie die Schraube für die Abdeckung des USB-A- Anschlusses. Ersetzen Sie die Abdeckung des USB-A-Anschlusses. Entfernen Sie die Abdeckung des USB-A-Anschlusses. Sichern Sie die Schraube für die Abdeckung des USB-A- Anschlusses. Setzen Sie das WLAN-Gerät ein. Sie können WLAN-Verbindungseinstellungen im Wireless LAN-Menü...
  • Seite 57 Anschließen von sonstiger Ausrüstung Netzwerk - Zur Netzwerkkonfiguration - Wireless LAN S.164...

  • Seite 58: Grundfunktionen

    Grundfunktionen In diesem Kapitel wird die Projektion und Bildeinstellung erläutert.

  • Seite 59: Einschalten Des Projektors

    Einschalten des Projektors Verbinden Sie vor dem Einschalten des Projektors Ihren Computer oder Ihr Sie können den Projektor mit dem 100-V-Netzkabel Videogerät mit dem Projektor. vorübergehend betreiben, um den Installationsort zu ermitteln. Bei Projektion über das 100-V-Netzkabel liegt die Helligkeit des "Anschließen von sonstiger Ausrüstung"...
  • Seite 60 Einschalten des Projektors Sobald der Projektor aufgewärmt ist, blinkt die Statusanzeige nicht • Wenn Direkt Einschalten im Erweitert-Menü auf Ein gesetzt ist, mehr und leuchtet blau. schaltet sich der Projektor bei Anschluss an die Stromversorgung Falls das Bild nicht projiziert wird, versuchen Sie Folgendes: automatisch ein.

  • Seite 61: Ausschalten Des Projektors

    Ausschalten des Projektors Entfernen Sie den Kabelhalter und ziehen Sie das Netzkabel. • Schalten Sie den Projektor zur Gewährleistung einer langen Betriebseinsatzzeit bei Nichtbenutzung aus. Die Lebenszeit der Lichtquelle variiert je nach Einstellungen im Konfiguration-Menü sowie den Umgebungs- und Nutzungsbedingungen. Die Helligkeit des projizierten Bildes verringert sich im Laufe der Projektionszeit.

  • Seite 62: Projizierung Von Bildern

    Projizierung von Bildern • Sie können Einstellungen so vornehmen, dass Bilder beim nächsten Automatische Erkennung von Eingangssignalen Einschalten des Projektors von demselben Eingang projiziert werden. und Ändern des projizierten Bildes s Erweitert - Betrieb - Quellensuche bei Start S.156 (Quellensuche) •...

  • Seite 63: Umschalten Zum Zielbild

    Projizierung von Bildern Umschalten zum Zielbild Eingang Mit der Fernbedienung oder dem Bedienfeld können Sie direkt zum Zielbild umschalten, indem Sie die folgenden Tasten verwenden. Im Folgenden sind die Eingangsanschlüsse der einzelnen Tasten dargestellt. Fernbedienung Bedienfeld Wechselt zu Bildern von einem über ein Netzwerk angeschlossenen Computer.

  • Seite 64: Anpassung Von Projizierten Bildern

    Anpassung von projizierten Bildern • Gekrümmte Fläche Korrektur von Verzerrung im Projektionsbild Sie können Verzerrungen, die bei der Projektion auf eine gekrümmte Fläche auftreten, korrigieren und den Grad der Vergrößerung und Keystone-Verzerrung in projizierten Bildern kann mit einer der folgenden Verkleinerung einstellen.

  • Seite 65: H/V-Keystone

    Anpassung von projizierten Bildern • Wenn Sie die Projektionsposition etc. erneut anpassen möchten, können Sie zum vorübergehenden Aufheben des Korrekturstatus Geometriekorrektur auf Aus setzen. Selbst wenn die Option auf Aus gesetzt ist, werden die Korrekturwerte gespeichert. s Einstellung - Geometriekorrektur S.154 •...

  • Seite 66: Quick Corner

    Anpassung von projizierten Bildern Korrigieren Sie Trapezverzerrungen mit Hilfe von V-Keystone und Sie können dies nicht mit anderen Korrekturmethoden kombinieren. H-Keystone. V-Keystone Quick Corner Sie können über die Ränder des projizierten Bildschirms hinaus projizieren. Allerdings können Sie das Bild nicht weiter korrigieren, H-Keystone sobald die Grenzen der Korrektur erreicht sind.

  • Seite 67: Gekrümmte Fläche

    Anpassung von projizierten Bildern Wiederholen Sie die Schritte 3 und 4 nach Bedarf zur Anpassung Wenn Sie die [Esc]-Taste etwa zwei Sekunden lang drücken, der restlichen Ecken. wird die Bestätigungsmeldung zum Zurücksetzen auf die Standardeinstellungen angezeigt. Drücken Sie zum Abschließen der Korrekturen die [Menu]-Taste. Wählen Sie Ja, um die Quick Corner-Korrekturen zurückzusetzen.
  • Seite 68 Anpassung von projizierten Bildern Wählen Sie Gekrümmte Fläche und drücken Sie dann die [ • Projektion auf eine gebogene Fläche mit demselben Radius. Taste. • Wenn die Einstellungen stark verändert werden, kann es sein, dass der Fokus auch nach den Einstellungen nicht gleichmäßig ist. •...
  • Seite 69 Anpassung von projizierten Bildern Wählen Sie mit den Tasten [ ], [ ], [ ] und [ ] den Bereich, Stellen Sie mit den Tasten [ ], [ ], [ ] und [ ] die Form ein. den Sie einstellen möchten und drücken Sie dann die [ ]-Taste.
  • Seite 70 Anpassung von projizierten Bildern Wiederholen Sie Schritte 5 bis 7 nach Bedarf, um verbleibende Wählen Sie für die Einstellungen die Standardlinie und drücken Sie Teile einzustellen. dann die [ ]-Taste. Wenn das Bild vergrößert oder verkleinert wird, fahren Sie mit dem Verwenden Sie die [ ][ ]-Tasten, wenn Sie Horizont.
  • Seite 71 Anpassung von projizierten Bildern Passen Sie die Linearität an. Sie können die korrigierten Ergebnisse feineinstellen. Passen Sie mit Korrigieren Sie sie so, dass der Abstand zwischen den Linien gleich Quick Corner die Neigung des Bildes an, verwenden Sie dann zur ist.

  • Seite 72: Über Eck

    Anpassung von projizierten Bildern Über Eck Dies ermöglicht Ihnen die Korrektur von Verzerrungen, die bei der Projektion auf eine Fläche mit rechten Winkeln auftreten, z. B. viereckige Säulen oder Raumecken, und die Einstellung des Grads der Vergrößerung und Verkleinerung. Platzieren Sie den Projektor mit in die Ausgangsposition bewegtem Objektiv direkt gegenüber der Projektionsfläche.
  • Seite 73 Anpassung von projizierten Bildern Wählen Sie entsprechend dem Projektionsbereich die Option Über Wählen Sie Eckenart und drücken Sie die [ ]-Taste. Eck hor oder Über Eck vert, drücken Sie dann die [ ]-Taste. Bei horizontaler Ausrichtung der Flächen: Wählen Sie Über Eck hor. Bei vertikaler Ausrichtung der Flächen: Wählen Sie Über Eck vert.
  • Seite 74 Anpassung von projizierten Bildern Passen Sie die Position des Projektors und den Objektivversatz so Wählen Sie mit den Tasten [ ], [ ], [ ] und [ ] den Bereich, an, dass die Linie in der Mitte des Bildschirms auf der Ecke liegt den Sie einstellen möchten und drücken Sie dann die [ ]-Taste.
  • Seite 75 Anpassung von projizierten Bildern Bei Auswahl von Über Eck vert: Passen Sie die Linearität mit den Tasten [ ][ ] an. Stellen Sie den linken und rechten Bereich anhand des Punkts ein, Korrigieren Sie sie so, dass der Abstand zwischen den Linien gleich der der vertikalen Linie in der Mitte des Bildschirms am nächsten ist.

  • Seite 76: Punktkorrektur

    Anpassung von projizierten Bildern Sie können die korrigierten Ergebnisse feineinstellen. Passen Sie mit Quick Corner die Neigung des Bildes an, verwenden Sie dann zur Feineinstellung Punktkorrektur. Wählen Sie am Bildschirm in Schritt 3 die Option Quick Corner oder Punktkorrektur. s "Quick Corner" S.66 s "Punktkorrektur"...
  • Seite 77 Anpassung von projizierten Bildern Startet die Punktkorrektur. Punktkorrektur Verschieben Sie mit den Tasten [ ], [ ], [ ] und [ ] den Punkt, Punkte (Vert.) Stellt die Anzahl der Punkte in der vertikalen und den Sie korrigieren möchten und drücken Sie dann die [ ]-Taste.

  • Seite 78: Einstellung Der Projektionsqualität (Auswahl Des Farbmodus)

    Anpassung von projizierten Bildern Einstellung der Projektionsqualität (Auswahl des Farbmodus) Eine optimale Bildqualität kann einfach durch die Auswahl der Einstellungen, die am besten zu Ihrer Projektionsumgebung passen, erreicht werden. Die Bildhelligkeit hängt vom eingestellten Farbmodus ab. Drücken Sie zur Korrektur eines weiteren Punktes die [Esc]-Taste, um zum vorhergehenden Bildschirm zurückzukehren, und Modus Anwendung...

  • Seite 79: Helligkeit Einstellen

    Anpassung von projizierten Bildern Mit jeder Betätigung der [Color Mode]-Taste an der Fernbedienung wird Wählen Sie das gewünschte Element zur Einstellung und drücken der Farbmodus auf dem Bildschirm angezeigt und der Farbmodus geändert. Sie dann die [ ]-Taste. Normal: Wählen Sie diese Option, wenn Sie die Helligkeit nicht verringern möchten.

  • Seite 80: Anleitung Zu Geschätzte Restzeit

    Anpassung von projizierten Bildern • Wenn Konstantmodus auf Ein gesetzt ist, können Sie die Einstellungen bei Lichtmodus und Helligkeitsstufe nicht ändern. Wenn Sie diese Einstellungen ändern möchten, setzen Sie Konstantmodus auf Aus. • Wenn Konstantmodus auf Aus gesetzt ist, ändert sich der Wert bei Helligkeitsstufe je nach aktuellem Status der Lichtquelle.
  • Seite 81 Anpassung von projizierten Bildern : Ungefähre Betriebszeit der Lichtquelle, bis sich deren Helligkeit um die • Dies ist nur ein ungefährer Richtwert, der sich je nach Nutzung und Hälfte reduziert Umgebung des Projektors ändern kann. • Die obigen Zeiten sind die Standardstunden bei kontinuierlicher Verwendung des Projektors ohne Änderung der Helligkeitsstufe- 100 % 20.000 Stunden...

  • Seite 82: Menge Des Licht Des Projizierten Bildes Einstellen

    Anpassung von projizierten Bildern Menge des Licht des projizierten Bildes einstellen Wenn Sie die Luminanz automatisch gemäß der Helligkeit des angezeigten Bildes einstellen, erhalten Sie scharfe und farbenfrohe Bilder. Zudem können Sie die Lichtquelle auf automatische Abschaltung einstellen. Drücken Sie während der Projektion die [Menu]-Taste. •...

  • Seite 83: Ändern Des Bildformats Des Projizierten Bildes

    Anpassung von projizierten Bildern • Lichtausgabe-Timer: Stellen Sie die Dauer bis zur automatischen Umschalt-Methoden Abschaltung der Lichtquelle ein. Mit jeder Betätigung der [Aspect]-Taste auf der Fernbedienung wird die Bezeichnung des Bildformats auf dem Bildschirm angezeigt und das Drücken Sie die [Menu]-Taste, um die Einstellungen zu beenden. Bildformat geändert.

  • Seite 84: Anpassen Des Bildes

    Anpassung von projizierten Bildern Bildformat Erläuterung Nativ Projektion auf die Mitte des projizierten Bildschirms mit Auflösung des Eingangsbildes. Bereiche, die über den Rand des projizierten Bildschirms hinausgehen, werden nicht dargestellt. • Die verfügbaren Seitenverhältnisse variieren je nach Eingangssignal vom angeschlossenen Gerät. •...

  • Seite 85: Anpassen Der Bildauflösung (Bildoptimierung)

    Anpassung von projizierten Bildern Drücken Sie während der Projektion die [Menu]-Taste. Medizinische Bilder werden je nach Installationsumgebung und Leinwandspezifikationen gegebenenfalls nicht korrekt dargestellt. Wählen Sie Erweitert unter Bild und drücken Sie dann die [ Taste. Wählen Sie zur Konfiguration detaillierter Einstellungen Benutzerdef.

  • Seite 86: 2K-4K-Skalierung

    Anpassung von projizierten Bildern Wählen Sie eine der folgenden Optionen und drücken Sie die Wählen Sie Bildoptimierung unter Bild und drücken Sie dann die ]-Taste. ]-Taste. Aus: Deaktiviert 2K-4K-Skalierung. Wenn ein Signal, das die Folgender Bildschirm wird angezeigt. Panelauflösung dieses Projektors übersteigt, eingegeben wird, wird das Bild entsprechend der Panelauflösung dieses Projektors angezeigt.

  • Seite 87: Bildvoreinstellungen

    Anpassung von projizierten Bildern Drücken Sie die [Esc]-Taste, um zum vorherigen Bildschirm Wählen Sie eine der folgenden Optionen und drücken Sie die zurückzukehren. ]-Taste. Voreinstellung 1 bis Voreinstellung 5: Die vorab gespeicherten Einstellungen werden auf das Bild angewandt. Bildvoreinstellungen Aus: Zum Abschalten der Voreinstellungen wählen. Wählen Sie die optimale Einstellung entsprechend dem projizierten Bild;...

  • Seite 88: Rauschunterdrückung

    Anpassung von projizierten Bildern Drücken Sie die [Menu]-Taste, um die Einstellungen zu beenden. Sie können Frame Interpolation in den folgenden Situationen nicht anwenden. • Wenn 2K-4K-Skalierung aktiviert ist Rauschunterdrückung • Wenn ein Signal mit einer horizontalen Auflösung von mehr als 1920 eingegeben wird Sie können grobe Bilder feiner zeichnen, wenn Sie Progressivsignale oder •...

  • Seite 89: Super-Resolution

    Anpassung von projizierten Bildern Sie können MPEG-Rauschunterdr. in folgenden Situationen nicht Deaktiviert, wenn Bildvoreinstellungen auf Aus gestellt ist einstellen. • Wenn 2K-4K-Skalierung aktiviert ist • Wenn ein Signal mit einer horizontalen Auflösung von mehr als Wählen Sie Super-resolution unter Bildoptimierung und drücken 1920 eingegeben wird Sie dann die [ ]-Taste.
  • Seite 90 Anpassung von projizierten Bildern Wählen Sie Detailverbesserung unter Bildoptimierung und drücken Sie dann die [ ]-Taste. Wählen Sie mit den Tasten [ ] den Menüpunkt und stellen Sie mit [ ][ ] den Wert ein. Stärke: Je höher der Wert, desto stärker der Kontrast. Bereich: Je höher der Wert, desto breiter wird der Bereich der Detailverbesserung.

  • Seite 91: Nützliche Funktionen

    Nützliche Funktionen Dieser Abschnitt beschreibt die Funktionen Multi-Projektion, Split Screen, Speicher, Zeitplan und Sicherheit.

  • Seite 92: Multi-Projektionsfunktion

    Die Anordnung für alle Projektoren (Kacheln) und Anpassungen für die Bilder (Kantenüberblendung) werden automatisch über den als Master- Projektor eingestellten Projektor durchgeführt. Sie können Distortion und überlappende Bereiche in mehreren Projektionsbildern automatisch über die Kacheln-Assistenz in Epson Projector Professional Tool korrigieren und in einem Stapel projizierte Bilder automatisch korrigieren.

  • Seite 93: Manuelle Offline-Anpassung

    Multi-Projektionsfunktion "Verwendung der Kacheln-Funktion der Geometriekorrektur-Assistenz" Passen Sie die Kanten der Bilder an S.106 s "Kantenüberblendung" S.96 s "Schwarzpegel" S.98 "Verwendung der Stapelfunktion der Geometriekorrektur-Assistenz" Gleichen Sie Helligkeit und Farbton der Bilder an S.108 s "Bildschirmabstimmung" S.101 Verbinden Sie die Bilder zur Schaffung eines einzigen großen Bilds Vorbereitungen s "Anzeige eines skalierten Bildes"...

  • Seite 94: Kacheln

    Multi-Projektionsfunktion Passen Sie die Kanten der Bilder an Automatisches Neigen s "Kantenüberblendung" S.96 Stellt automatisch die Anordnung für die verwendeten Projektoren ein. Sie s "Schwarzpegel" S.98 können Einstellungen vornehmen, indem Sie nur den Master-Projektor Gleichen Sie Helligkeit und Farbton der Bilder an bedienen.
  • Seite 95 Multi-Projektionsfunktion Wählen Sie Positionseinrichtung und drücken Sie die [ ]-Taste. Das Bild wird automatisch positioniert. Wenn die Meldung "Lokalisierten Projektoren IDs zuweisen. Möchten Sie fortfahren?" angezeigt wird, wählen Sie Ja. Bei Abschluss der Einrichtung erscheint folgende Anzeige. Wählen Sie die Projektoren, die Sie verwenden möchten, zur Eingabe eines Häkchens.

  • Seite 96: Manuelles Kacheln

    Multi-Projektionsfunktion Geben Sie das Eingangssignal zur Bildanzeige ein. Wählen Sie Positionseinrichtung und drücken Sie die [ ]-Taste. "Automatische Erkennung von Eingangssignalen und Ändern des Legen Sie die Positionen der Projektionsbilder in Reihenanordnung und projizierten Bildes (Quellensuche)" S.62 Spaltenanordnung fest. Reihenanordnung: Platzieren Sie die Bildschirme von oben nach unten in Passen Sie bei Abschluss von Kacheln jegliche Positionslücken und den der Reihenfolge 1, 2, 3.
  • Seite 97 Multi-Projektionsfunktion Drücken Sie vor der Kantenüberblendung zur Steigerung der Anpassungspräzision die [Color Mode]-Taste an der Fernbedienung und stellen Sie dann Farbmodus auf Multi-Projektion ein. Drücken Sie während der Projektion die [Menu]-Taste. Wählen Sie Multi-Projektion im Menü Erweitert. Untermenü Funktion Setzen Sie die Option zum Aktivieren von Kantenüberblendung Wählen Sie Kantenüberblendung und drücken Sie dann die [ Kantenüberblendung auf Ein.

  • Seite 98: Schwarzpegel

    Multi-Projektionsfunktion Untermenü Funktion Führungsfarbe Wählen Sie eine Kombination von Führungsfarben aus den sechs Optionen. Schalten Sie die Kantenüberblendung ein. Wählen Sie Kantenüberblendung und drücken Sie dann die [ ]-Taste. Wählen Sie Ein, und drücken Sie die [ ]-Taste. Im obigen Beispiel müssen Sie Kante links anpassen, da Sie Drücken Sie die [Esc]-Taste.
  • Seite 99 Multi-Projektionsfunktion überlappen, an Bereiche angleichen, in denen die Bilder überlappen, damit Wählen Sie Farbjustage und drücken Sie dann die [ ]-Taste. der Unterschied weniger deutlich ist. Die Bereiche werden basierend auf den Einstellungen unter Kante oben/Kante unten/Kante rechts/Kante links angezeigt. Wählen Sie den gewünschten Bereich zur Anpassung und drücken Sie dann die [ ]-Taste.

  • Seite 100: Bereichskorrektur

    Multi-Projektionsfunktion Wählen Sie Einstell. starten und drücken Sie dann die [ ]-Taste. Die Bereiche, in denen sich Bilder überlappen, werden durch Grenzlinien angezeigt. Die Grenzlinien werden basierend auf den Einstellungen unter Kante oben/Kante unten/Kante rechts/Kante links angezeigt. Wählen Sie mit den Tasten [ ][ ][ ] eine Grenzlinie des Bereichs, den Sie anpassen möchten.

  • Seite 101: Bildschirmabstimmung

    Multi-Projektionsfunktion • Sie sollten Bildschirmabstimmung mindestens 20 Minuten nach Einschaltung des Projektors oder nach Abbruch der Verschluss- Funktion durchführen. • Zur Erhöhung der Anpassungsgenauigkeit sollten Sie den Raum während der Bildprojektion und Anpassung abdunkeln. • Führen Sie Folgendes am Master-Projektor durch, bevor Sie mit der Anpassung beginnen.

  • Seite 102: Betriebsbedingungen Für Automatische Anpassungsfunktionen

    Helligkeit automatisch entsprechend dem dunklen Projektor • Alle Projektoren haben die folgenden Modellnummern angepasst. Befolgen Sie zur Auswahl des Master-Projektors die • EB-L30002U/EB-L30000U nachstehende Methode. - Wenn Sie das Bild so hell wie möglich haben möchten: Stellen Sie Lichtmodus bei allen Projektoren auf Normal oder •...
  • Seite 103 Multi-Projektionsfunktion • Prüfen Sie Folgendes, bevor Sie die automatische Anpassung starten. - Der Projektor ist mit dem Netzwerk verbunden - Die Positionseinrichtung wurde bereits für den Projektor eingestellt - Die Helligkeitsstufe ist bei allen Projektoren auf das Maximum eingestellt s Einstellung - Helligkeit-Einst. - Lichtmodus, Helligkeitsstufe S.154 •...

  • Seite 104: Farbanpassung

    Multi-Projektionsfunktion Folgender Bildschirm wird angezeigt. Farbanpassung Sie können bei jedem Farbton eine Feineinstellung der Farbbalance und Helligkeit von Schwarz zu Weiß vornehmen. Wenn die Projektoren nicht mit einem Netzwerk verbunden sind oder Sie die Anpassung nach der automatischen Anpassung manuell durchführen möchten, führen Sie bei allen Projektoren die nachstehenden Schritte durch.

  • Seite 105: Anzeige Eines Skalierten Bildes

    Multi-Projektionsfunktion Wählen Sie Regelungsniveau und stellen Sie dann mit den Tasten Sie können dieselbe Aktion über Skalieren in Signal [ ][ ] das Regelungsniveau ein. durchführen. Wählen Sie Rot, Grün oder Blau und drücken Sie dann zum Wählen Sie Skalieren und drücken Sie dann die [ ]-Taste.

  • Seite 106: Verwendung Der Kacheln-Funktion Der Geometriekorrektur-Assistenz

    Multi-Projektionsfunktion Stellen Sie die Skalierung ein. Wählen Sie Bild zoomen oder Vollbild und drücken Sie dann die [ Taste. Wählen Sie mit den Tasten [ ] die Einstellungsmethode und Bild zoomen: Einstellung entsprechend dem gerade angezeigten Bild. stellen Sie mit den Tasten [ ][ ] ein. (Minimale Vergrößerung von Vergrößern 0,5 bis maximale Vergrößerung von 10) -+: Vergrößert oder verkleinert ein Bild gleichzeitig horizontal und...

  • Seite 107: Betriebsbedingungen Für Automatische Anpassungsfunktionen

    Front/Decke • Die Stapelfunktion der Geometriekorrektur-Assistenz wird nicht verwendet Sie können diese Funktion über Epson Projector Professional Tool (Version 1.20 oder aktueller) ausführen. Laden Sie die Software von der folgenden • Sie sollten mindestens 20 Minuten nach Einschalten des Projektors Webseite herunter.

  • Seite 108: Verwendung Der Stapelfunktion Der Geometriekorrektur-Assistenz

    • Die Projektionsgröße für alle Projektoren ist größer als die Projektionsgröße nach dem Stapeln • Die Kachel-Funktion der Geometriekorrektur-Assistenz wird nicht verwendet Sie können diese Funktion über Epson Projector Professional Tool (Version 1.31 oder aktueller) ausführen. Laden Sie die Software von der folgenden Webseite herunter. http://www.epson.com Betriebsbedingungen für automatische Anpassungsfunktionen...
  • Seite 109 • Prüfen Sie Folgendes, bevor Sie die automatische Anpassung starten. - Der Projektor ist mit dem Netzwerk verbunden - Der Projektor wurde in Epson Projector Professional Tool konfiguriert • Die automatische Anpassung wird mit Hilfe der an der Vorderseite des Projektors integrierten Kamera durchgeführt. Blockieren Sie Kamera und projizierte Bilder nicht.

  • Seite 110: Projektionsfunktionen

    Projektionsfunktionen Eingangsquellen für die Split-Screen-Projektion Zwei Bilder gleichzeitig projizieren (Split Screen) Die als Split Screen projizierbaren Eingangskombinationen werden unten Sie können gleichzeitig Bilder zweier Quellen auf der rechten und linken aufgeführt. Bildschirmseite projizieren. Linker Rechter Bildschirm Bild- HDMI HDBa- DVI-D Com- schirm puter...
  • Seite 111 Projektionsfunktionen Drücken Sie die [Menu]-Taste. Mit dem folgenden Verfahren können Sie die gleichen Es wird der Bildschirm Split Screen Setup angezeigt. Funktionen ausführen. s "Automatische Erkennung von Eingangssignalen und Ändern des projizierten Bildes (Quellensuche)" S.62 s "Umschalten zum Zielbild" S.63 Wählen Sie Ausf., und drücken Sie dann die [ ]-Taste.

  • Seite 112: Einschränkungen Während Der Split-Screen-Projektion

    Projektionsfunktionen Wählen Sie Bildschirmgröße und drücken Sie dann die [ ]-Taste. • Sie können nicht gleichzeitig beide Bilder vergrößern. • Wird ein Bild vergrößert, wird das andere verkleinert. Wählen Sie die gewünschte Bildschirmgröße für die Anzeige und • Abhängig von den Videoeingangssignalen können die Bilder links drücken Sie dann auf die [ ]-Taste.

  • Seite 113: Temporäres Ausblenden Des Bildes (Verschluss)

    Projektionsfunktionen • Deinterlacing, Rauschunterdrückung und MPEG-Rauschunterdr. sind Temporäres Ausblenden des Bildes (Verschluss) nur für den linken Bildschirm aktiviert. Wenn der Verschluss verwendet wird, schließt sich der mechanische Verschluss und die Projektion stoppt. Mit jeder Betätigung der [Shutter]-Taste wird die Verschluss-Funktion ein- oder ausgeschaltet.

  • Seite 114: Einfrieren Des Bildes (Einfrieren)

    Projektionsfunktionen • Die Lichtquelle bleibt eingeschaltet, wenn der Verschluss verwendet Einfrieren des Bildes (Einfrieren) wird. Wenn für bewegte Bilder Einfrieren aktiviert ist, wird das eingefrorene Bild • Wenn Sie beim Ein- oder Ausschalten des Videos ein- oder auch weiter projiziert, so dass Sie auch bewegte Bilder einzeln wie ausblenden möchten, geben Sie die gewünschte Anzahl an Sekunden Standbilder projizieren können.
  • Seite 115 Projektionsfunktionen • Ist der Benutzerlogoschutz unter Kennwortschutz auf Ein Wählen Sie zum Löschen des registrierten Bildes und zum eingestellt, erscheint eine Meldung und das Benutzerlogo kann nicht Zurücksetzen auf die Standardeinstellungen Reset. verändert werden. Führen Sie Vorgänge durch, nachdem Sie die Funktion Benutzerlogoschutz auf Aus eingestellt haben.

  • Seite 116: Speicherfunktion

    Speicherfunktion Die Einstellungen für das gerade angezeigte Bild und die Werte für die Geometriekorrektur werden gespeichert, um sie bei Bedarf wieder laden zu können. Speichern/Abrufen/Löschen/Rücksetzen des Speichers Drücken Sie während der Projektion die [Memory]-Taste. Speicher: Die Einstellungen der folgenden Menüpunkte werden gespeichert.
  • Seite 117 Speicherfunktion Funktion Erläuterung Falls der Projektor die Modellnummer Ihres Objektivs nicht feststellen kann, können Sie Objektivposition und Speicher löschen Löscht gespeicherte Einstellungen. Wenn Sie Geometriekorrektur nicht speichern oder abrufen. einen Speichernamen wählen und die [ ]-Taste drücken, wird eine Meldung angezeigt. Wählen Sie Ja und drücken Sie dann die [ ]-Taste, um die Wählen Sie die Funktion, die Sie ausführen möchten, und drücken...

  • Seite 118: Zeitplanfunktion

    Zeitplanfunktion Sie können das Ein-/Ausschalten des Projektors und die Auswahl seiner Legen Sie einen Zeitplan fest. Eingangsquellen als Ereignisse im Zeitplan festlegen. Gespeicherte Ereignisse Untermenübezeichnu Funktion werden automatisch wöchentlich zu der festgelegten Uhrzeit an den festgelegten Tagen ausgeführt. Ereignis-Einstellung Wählen Sie die Projektorfunktion aus, die bei dem Sie können bis zu 30 Ereignisse in Zeitplan und ein Ereignis in Erweiterter Ereignis ausgeführt werden soll.

  • Seite 119: Prüfung Eines Ereignisses

    Zeitplanfunktion Neigungseinstellungen anwenden möchten, stellen Sie Plan Prüfung eines Ereignisses synchronisieren auf Ein ein. Dieser Abschnitt erklärt, wie Sie ein Zeitplan-Ereignis prüfen. Wählen Sie Installation vollständig und anschließend Ja, um das Drücken Sie während der Projektion die [Menu]-Taste. Speichern zu beenden. Wählen Sie unter Erweitert die Option Planeinstellungen.

  • Seite 120: Bearbeitung Eines Ereignisses

    Zeitplanfunktion Drücken Sie zum Markieren des Datums, das Sie prüfen möchten, Wählen Sie unter Erweitert die Option Planeinstellungen. die Tasten [ ][ ]. Markieren Sie mit den Tasten [ ][ ] das Datum mit dem Ereignis, Die Details der registrierten Ereignisse zum ausgewählten Datum das Sie bearbeiten möchten.
  • Seite 121 Zeitplanfunktion Bearbeiten Sie das Ereignis. Untermenübezeichnu Funktion Ein/Aus Aktivieren oder Deaktivieren des gewählten Ereignisses. Bearbeitet den Inhalt des gewählten Ereignisses. Bearbeiten Wählen Sie Speichern und drücken Sie die [ Taste, um die Bearbeitung abzuschließen. Löscht das gewählte Ereignis. Löschen Speichert ein neues Ereignis. Wählen Sie Neu hinzufügen Speichern und drücken Sie die [ ]-Taste, um die...

  • Seite 122: Sicherheitsfunktionen

    Sicherheitsfunktionen • Benutzerlogoschutz Der Projektor besitzt die folgenden erweiterten Sicherheitsfunktionen: Das Benutzerlogo, das vom Besitzer des Projektors eingestellt wurde, kann • Kennwortschutz ohne Autorisierung nicht geändert werden. Wenn die Option Sie können den Personenkreis, der den Projektor verwendet, Benutzerlogoschutz auf Ein eingestellt ist, sind die folgenden einschränken.

  • Seite 123: Eingabe Des Kennworts

    Sicherheitsfunktionen Halten Sie während der Projektion etwa fünf Sekunden lang Geben Sie das Kennwort ein. die [Freeze]-Taste an der Fernbedienung gedrückt. Wählen Sie Kennwort und drücken Sie dann die [ ]-Taste. Das Kennwortschutz-Einstellungsmenü wird angezeigt. Wenn die Meldung "Ändern Sie das Kennwort?" erscheint, bestätigen Sie mit Ja, und drücken Sie die [ ]-Taste.

  • Seite 124: Sperrfunktion Der Bedienungstasten

    Kennwort dreißig Mal in Folge falsch eingeben, wird die folgende Meldung Bedienfelds sind funktionslos, einschließlich der [Power]-Taste. angezeigt und der Projektor akzeptiert keine Kennworteingabe mehr: "Der • Bedienungssperre Projektor wird verriegelt. Wenden Sie sich an Ihrem örtlichen Epson- Dienstleister." Sämtliche Tasten des Bedienfelds, außer der [ ]-Taste sind gesperrt.

  • Seite 125: Objektivsperre

    Sicherheitsfunktionen Objektivsperre Sie können diese Funktion auch unter Tastensperre im Konfigurationsmenü einstellen. Diese Funktion sperrt die folgenden Tasten an der Fernbedienung in Bezug s Einstellung - Sperreinstellung - Tastensperre S.154 auf die Objektivfunktionen. Wählen Sie entweder Vollsperre oder Bedienungssperre je nach Einsatzzweck.

  • Seite 126: Sicherheitsschloss

    Sicherheitsfunktionen Die folgenden Funktionen sind auch bei aktivierter Tastensperre der Fernbedienung möglich. • Fernst.-Empfänger-Einstellung auf Standardeinstellung zurücksetzen • Deaktivieren der Fernbedienung-Tastensperre Sicherheitsschloss Der Projektor ist mit den folgenden Sicherheitsvorrichtungen zur Diebstahlsicherung ausgestattet. • Sicherheitssteckplatz Der Sicherheitsschlitz ist mit dem von Kensington hergestellten Microsaver Security System kompatibel.
  • Seite 127 Sicherheitsfunktionen...

  • Seite 128: Verwendung Des Projektors In Einem Netzwerk

    Verwendung des Projektors in einem Netzwerk Befolgen Sie die Anweisungen in diesen Abschnitten, wenn Sie Ihren Projektor für den Einsatz in einem Netzwerk einrichten möchten.

  • Seite 129: Projektion Über Ein Kabelnetzwerk

    Wählen Sie das Menü Grund und drücken Sie [Enter]. Verbinden Sie den Projektor dazu mit Ihrem Netzwerk und starten Sie dann zur Netzwerkprojektion Projektor und Computer. Installieren Sie nach Verbindung und Einrichtung des Projektors Epson iProjection von der EPSON Projector Software CD-ROM (falls verfügbar) oder von der Website.
  • Seite 130 Projektion über ein Kabelnetzwerk Wählen Sie bei Abschluss der Einstellungen Installation vollständig. Befolgen Sie die Anweisungen zum Speichern der Einstellungen und zum Schließen des Menüs. Drücken Sie die [LAN]-Taste der Fernbedienung. Die Kabelnetzwerkeinstellungen sind abgeschlossen, wenn Sie die richtige IP-Adresse am LAN-Standby-Bildschirm sehen. Weisen Sie die IP-Einstellungen für Ihr Netzwerk wie erforderlich •...

  • Seite 131: Projektion Über Ein Wlan-Netzwerk

    Konferenzen abhalten, indem Sie die Computerbildschirme von Nutzern über ein Netzwerk projizieren. Anweisungen finden Sie in der „Bedienungsanleitung zu Epson iProjection (Windows/Mac)“. • Mit der App Epson iProjection (iOS/Android) können Sie Inhalte von iOS- oder Android-Mobilgeräten projizieren. Wählen Sie Zur Netzwerkkonfiguration und drücken Sie [Enter].
  • Seite 132 Projektion über ein WLAN-Netzwerk Wählen Sie das Menü Grund und drücken Sie [Enter]. Wählen Sie das Menü Wireless LAN und drücken Sie [Enter]. Wählen Sie die erforderlichen Basisoptionen. "Menü Grund" S.163 Wählen Sie die Einstellung Verbindungsmodus. • AdHoc: Ermöglicht Ihnen die Verbindung mit mehreren Verwenden Sie zur Eingabe von Namen und Kennwort die Smartphones, Tablets oder Computern direkt mittels eingeblendete Tastatur.
  • Seite 133 Projektion über ein WLAN-Netzwerk • Falls Ihr Netzwerk Adressen automatisch zuweist, wählen Sie IP- Wenn Sie die Konfiguration der WLAN-Einstellungen für Ihren Projektor Einstellungen und setzen Sie die Einstellung DHCP auf Ein. abgeschlossen haben, müssen Sie das WLAN-Netzwerk an Ihrem Computer wählen.

  • Seite 134: Auswahl Von Wlan-Netzwerkeinstellungen Unter Windows

    Projektion über ein WLAN-Netzwerk Auswahl von WLAN-Netzwerkeinstellungen unter Einrichtung der WLAN-Sicherheit Windows Sie können die Sicherheit für Ihren Projektor zum Einsatz in einem WLAN- Netzwerk einrichten. Richten Sie eine der folgenden Sicherheitsoptionen Wählen Sie vor Verbindung mit dem Projektor das richtige WLAN- entsprechend den in Ihrem Netzwerk verwendeten Einstellungen ein: Netzwerk an Ihrem Computer.
  • Seite 135 Projektion über ein WLAN-Netzwerk Wählen Sie die Sicherheit-Einstellung und drücken Sie [Enter]. Sie können auch digitale Zertifikate von Ihrem Webbrowser registrieren. Achten Sie jedoch darauf, die Registrierung nur einmal durchzuführen; andernfalls wird das Zertifikat möglicherweise nicht richtig installiert. s "Festlegen eines Zertifikats mittels Webbrowser" S.141 Wählen Sie Registrieren und drücken Sie [Enter].

  • Seite 136: Unterstützte Client- Und Ca-Zertifikate

    Wenn Sie mehr als 32 Zeichen eingeben möchten, müssen Sie den Text in Ihrem Webbrowser eingeben. Wählen Sie bei Abschluss der Einstellungen Installation "Ändern von Einstellungen mit einem Webbrowser (Epson Web vollständig. Befolgen Sie die Anweisungen zum Speichern der Control)"...

  • Seite 137: Verwendung Eines Qr-Codes Zur Verbindung Eines Mobilgerätes

    Ihres Mobilgerätes passt. Falls Sie zu weit von der Projektionsfläche entfernt stehen, wird der Code möglicherweise nicht gelesen. • Stellen Sie sicher, dass Sie die aktuelle Version von Epson iProjection auf Ihrem Gerät installiert haben (diese Funktion wird von Epson iProjection V1.3.0 und aktueller unterstützt).

  • Seite 138: Verbindung Eines Windows-Computers Mittels Usb-Schlüssel

    Auswahl der WLAN-Einstellungen eines Computers und die kabellose auf die Datei MPPLaunch.exe auf dem USB-Schlüssel. Projektion Ihrer Bilder. Richten Sie den USB-Schlüssel mit Epson iProjection (Windows) Nach einigen Minuten wird Ihr Computerbild vom Projektor angezeigt. Falls es nicht angezeigt wird, drücken Sie die [LAN]-Taste ein.

  • Seite 139: Statische Ip-Adresse Über Das Lcd-Display Einstellen

    Statische IP-Adresse über das LCD-Display einstellen Wenn Sie im Bereitschaftsmodus das LCD-Display des Projektors nutzen, Ändern Sie die Werte mit den Tasten [ ] am Bedienfeld oder können Sie manuell eine feste IP-Adresse einrichten, ohne Informationen an der Fernbedienung, bewegen Sie mit den Tasten [ ][ ] die vom Projektor zu projizieren.

  • Seite 140: Sicheres Http

    Sicheres HTTP Über das HTTPS-Protokoll können Sie die Sicherheit zwischen dem Importieren eines Web-Server-Zertifikats mit Hilfe Projektor und einem Webbrowser, mit dem er kommuniziert, verbessern. der Menüs Erstellen Sie dazu ein Serverzertifikat, installieren Sie es auf dem Projektor und schalten Sie zur Verifizierung der Zuverlässigkeit des Webbrowsers die Sie können Ihr Web-Server-Zertifikat erstellen und über die Projektormenüs Einstellung Sicheres HTTP in den Projektormenüs ein.

  • Seite 141: Unterstützte Web-Server-Zertifikate

    Sicheres HTTP Wählen Sie das Menü Sonstige und drücken Sie [Enter]. Geben Sie ein Kennwort ein und drücken Sie [Enter]. Das Zertifikat wird importiert und eine Bestätigungsmeldung erscheint. Unterstützte Web-Server-Zertifikate Sie können diese Arten von digitalen Zertifikaten registrieren. Web-Server-Zertifikat (Sicheres HTTP) Punkt Erläuterung PKCS#12...
  • Seite 142 Starten Sie den Webbrowser an dem mit dem Netzwerk verbundenen Computer oder Mobilgerät. Wenn die Einstellungen abgeschlossen sind, klicken Sie auf Anwenden. Geben Sie zur Verbindung mit dem Epson Web Control-Bildschirm die IP-Adresse des Projektors in das Adresseingabefeld des Browsers ein. Der Bildschirm Epson Web Control wird angezeigt.

  • Seite 143: Konfiguration-Menü

    Konfiguration-Menü In diesem Kapitel wird das Konfiguration-Menü mit seinen Funktionen erläutert.

  • Seite 144: Bedienung Des Konfiguration-Menüs

    Bedienung des Konfiguration-Menüs In diesem Abschnitt wird die Verwendung des Konfiguration-Menü Wählen Sie einen Hauptmenüpunkt aus. erläutert. Obwohl die folgenden Schritte am Beispiel der Fernbedienung erklärt werden, können Sie dieselben Vorgänge auch über das Bedienfeld des Projektors steuern. Hinweise zu den verfügbaren Tasten und ihren Funktionen finden Sie in den Anleitungen im Menü.
  • Seite 145 Bedienung des Konfiguration-Menüs Ändern Sie die Einstellungen. Wenn „[Default]: Reset“ unter dem Menü angezeigt wird und Sie die [Default]-Taste auf der Fernbedienung drücken, werden die anzupassenden Einstellungen auf die Standardwerte zurückgesetzt. Drücken Sie die [Menu]-Taste, um die Einstellungen zu beenden.

  • Seite 146: Liste Der Funktionen

    Liste der Funktionen Hauptmenübe- Untermenübezeich- Punkte oder Einstellwerte Tabelle zum Konfigurationsmenü zeichnung nung Die einstellbaren Menüpunkte sind vom jeweils verwendeten Modell sowie Tracking dem Bildsignal und von der Projektionsquelle abhängig. Sync. 0 bis 31 Hauptmenübe- Untermenübezeich- Punkte oder Einstellwerte Position -128 bis 127 zeichnung nung...
  • Seite 147 Liste der Funktionen Hauptmenübe- Untermenübezeich- Punkte oder Einstellwerte Hauptmenübe- Untermenübezeich- Punkte oder Einstellwerte zeichnung nung zeichnung nung Testbild Standard, Kreuzsraffierung, SDI-Einstellungen Verbindungstyp, Manuelle Einst. Kreuzsraffierung R, Farbkalibrierung Farbkalibrierung, Auto- Kreuzsraffierung G, Anpassung starten, Rückgängig, Kreuzsraffierung B, Wiederholen, Farbabgleich, Reset Kreuzsraffierung C, Multi-Projektion Projektor ID, Gruppierung, Kreuzsraffierung M,...

  • Seite 148: Menü Netzwerk

    Liste der Funktionen Hauptmenübe- Untermenübezeich- Punkte oder Einstellwerte Hauptmenübezeichnu Untermenübezeichnu Punkte oder zeichnung nung Einstellwerte Lichtkalibrierung Jetzt ausführen, Regelmäßig EAP-Einstellung EAP-Typ, Benutzername, ausführen, Planeinstellungen, Kennwort, Client- Zuletzt ausgeführt Zertifikat, Serverzert. Prüfen, CA-Lizenz, Reset total Radius-Servername Reset (Werksstandard) All. rücks. (Nutzerstd.), Reset Kanal 1ch, 6ch und 11ch (Werksstandard), Nutzerstd.-...

  • Seite 149: Menü Bild

    Liste der Funktionen Hauptmenübezeichnu Untermenübezeichnu Punkte oder Menü Bild Einstellwerte Adresse 1 einst., Adresse 2 E-Mail Adresse, Kein Die einstellbaren Menüpunkte sind vom Bildsignal und von der Quelle der einst., Adresse 3 einst. Signal, Systemfehler, Projektion abhängig. Die Einstellungen werden für jeden Farbmodus separat Laserfehler, Temp.
  • Seite 150 Liste der Funktionen Untermenü Funktion Untermenü Funktion Schärfe Standard: Sie können die Bildschärfe anpassen. Bildoptimierung Sie können die Bildauflösung anpassen. Dünne Linie verstärken: Wird dieser Parameter auf einen s "Anpassen der Bildauflösung (Bildoptimierung)" S.85 positiven Wert gestellt, werden Einzelheiten, wie Haare oder 2K-4K-Skalierung: Sie können in doppelter Auflösung Stoffmuster, hervorgehoben.

  • Seite 151: Menü Signal

    Liste der Funktionen Untermenü Funktion Erweitert Sie können Einstellungen vornehmen, indem Sie die folgenden Punkte wählen. Gamma: Sie können die Farbgebung durch die Auswahl eines der Gamma-Korrekturwerte oder durch Verweis auf die projizierte Kurve einstellen. RGBCMY: Sie können für jede der Farben R (Rot), G (Grün), B (Blau), C (Cyan), M (Magenta) und Y (Gelb) die Schattierung, Sättigung und Helligkeit einstellen.
  • Seite 152 Liste der Funktionen Untermenü Funktion Untermenü Funktion Sync. (Nur verfügbar, wenn ein analoges RGB-Computersignal Dynamischer (Wird angezeigt, wenn die aktuelle Quelle HDMI, DVI-D, eingegeben wird.) Bereich *1*3 HDBaseT oder SDI ist) Einstellung der Computerbilder beim Auftreten von Nehmen Sie beim dynamischen Bereich Einstellungen vor. Flimmern, Unschärfe oder sonstigen Bildstörungen.
  • Seite 153 Liste der Funktionen Untermenü Funktion Untermenü Funktion Wiederholrate und Farbtiefe. Wählen Sie Einst. und Erweitert Sie können Einstellungen vornehmen, indem Sie die drücken Sie die [ ]-Taste. folgenden Punkte wählen. • Auflösung: Wählen Sie aus den angezeigten Auflösungen. Videobereich: Wählen Sie den Videobereich für das •...

  • Seite 154: Menü Einstellung

    Liste der Funktionen Untermenü Funktion Menü Einstellung Geometriekor- Sie können die Verzerrung korrigieren. rektur s "Korrektur von Verzerrung im Projektionsbild" S.64 • Aus: Bricht die Geometriekorrektur vorübergehend ab. • H/V-Keystone: Passen Sie V-Keystone, Vert. Balance, H-Keystone und Hor. Balance zur Korrektur vertikaler und horizontaler Trapezverzerrungen an.
  • Seite 155 Liste der Funktionen Untermenü Funktion Untermenü Funktion Helligkeit-Einst. Lichtmodus: Stellen Sie die Helligkeit der Lichtquelle ein. USER-Taste Wählen Sie die Konfiguration-Menüpunkte, die Sie den • Normal: Wählen Sie diese Option, wenn Sie die Helligkeit Tasten [User1], [User2] und [User3] an der Fernbedienung zuweisen möchten.

  • Seite 156: Menü Erweitert

    Liste der Funktionen Untermenü Funktion Menü Erweitert Display Hier können Sie die Einstellungen für die Projektoranzeige vornehmen. Menüposition: Auswahl der Position, an der das Menü auf die Leinwand projiziert werden soll. Meldungsposition: Auswahl der Position, an der die Meldung auf die Leinwand projiziert werden soll. Meldung: Wenn die Einstellung Aus lautet, werden folgende Elemente nicht angezeigt.
  • Seite 157 Liste der Funktionen Untermenü Funktion Untermenü Funktion OSD-Drehung: Dreht das Menü um 90 Grad. Betrieb Direkt Einschalten: Stellen Sie diese Option auf Ein, um den Projektor einfach durch die Versorgung mit Strom Benutzerlogo Sie können das Benutzerlogo ändern, das während einzuschalten.
  • Seite 158 Liste der Funktionen Untermenü Funktion Untermenü Funktion Bei Einstellung auf Beliebig wird die Verschluss-Funktion - Alle Elemente mit Ausnahme des Meldung-Menüs und deaktiviert, sobald mit dem Projektor eine Funktion des Sonstige-Menüs im Netzwerk-Menü ausgeführt wird. • AC-Spannungsüberw.: Wenn diese Option auf Ein s "Temporäres Ausblenden des Bildes (Verschluss)"...
  • Seite 159 Liste der Funktionen Untermenü Funktion Untermenü Funktion Standby-Modus Dies ist nur aktiviert, wenn A/V-Ausgang auf Bei HDBaseT Steuerung/Kommunik.: (Dies ist nicht möglich, wenn die Projektion eingestellt ist und Steuerung/Kommunik. und Option Extron XTP auf Ein gesetzt ist.) Bei Einstellung auf Extron XTP auf Aus eingestellt sind.
  • Seite 160 Liste der Funktionen Untermenü Funktion Untermenü Funktion SDI-Einstellun- Legen Sie das Signal vom 3G/HD/SD SDI-Anschluss fest. Multi-Projektion Stellen Sie diesen Menüpunkt ein, wenn Sie mit mehreren Projektoren arbeiten. SDI: Wenn Einzeln (auto) als Verbindungstyp ausgewählt wurde, wird die Ladungs-ID für das Eingangssignal gelesen s "Multi-Projektionsfunktion"...

  • Seite 161: Menü Netzwerk

    Liste der Funktionen "Einstellen der Option Kennwortschutz" S.122 Untermenü Funktion Planeinstellun- Sie können für den Projektor einen Zeitplan festlegen, damit spezielle Bedienvorgänge an einem zuvor festgelegten Zeitpunkt ausgeführt werden. s "Zeitplanfunktion" S.118 Sprache Sie können die Sprache für Meldungen und Menüs einstellen.

  • Seite 162: Hinweise Zur Bedienung Des Menüs Netzwerk

    Zeigt die folgenden Einstellungsstatusinformationen für das QR-Code anzei- Lesen Sie beim Verbinden von iOS- oder Android-Geräten über W-LAN Netzwerk an. Epson iProjection den angezeigten QR-Code ein. • Verbindungsmodus Für die Netzwerkeinstellungen stehen folgende Menüs zur Zur Netzwerk- • Wireless LAN-System Verfügung.

  • Seite 163: Betrieb Mit Soft-Keyboard

    ! " # $ % & ' ( ) * + , - . / : ; < = > ? @ [ ¥ ] ^ _ ` { | } ~ Symbole s "Ändern von Einstellungen mit einem Webbrowser (Epson Web Control)"...

  • Seite 164: Menü Wireless Lan

    Sie den Projektor und einen Computer über ein modus Epson iProjection eingeben. WLAN miteinander verbinden. Wenn diese Option auf Ein gesetzt ist und Sie über Epson Suchwortanzei- AdHoc: Ermöglicht Ihnen eine direkte Verbindung mit iProjection eine Verbindung zum Projektor herstellen, wird das einem Smartphone, Tablet oder Computer über ein WLAN.
  • Seite 165 Sie den Text in Ihrem Webbrowser eingeben. Öffnen: Keine Sicherheitseinstellungen. s "Ändern von Einstellungen mit einem Webbrowser WPA2-PSK: Die Kommunikation erfolgt über die (Epson Web Control)" S.241 Sicherheitseinstellung WPA2. Verwendet zur Wenn Verbindungsmodus auf AdHoc eingestellt wird, wird Verschlüsselung AES. Geben Sie bei der Herstellung einer das anfängliche Kennwort festgelegt.
  • Seite 166 Sie den Text in Ihrem Webbrowser eingeben. festlegen. s "Ändern von Einstellungen mit einem Webbrowser IP-Adresse: Geben Sie die dem Projektor zugewiesene IP- (Epson Web Control)" S.241 Adresse ein. Sie können eine Zahl zwischen 0 und 255 in Wenn Sie auch den Domainnamen eingeben müssen, geben jedes Segment der Adresse eingeben.
  • Seite 167 - Epson Web Control - PJLink • Konfigurieren Sie bei manueller Festle‐ gung der IPv6-Adresse die Einstellungen unter Erweitert in Epson Web Control. s "Ändern von Einstellungen mit einem Webbrowser (Epson Web Control)" S.241 IPv6: Setzen Sie diese Option bei Verwendung von IPv6- Protokollen auf Ein.
  • Seite 168 Liste der Funktionen Sicherheitstyp Bildschirm Access-Point suchen Wenn das optionale WLAN-Gerät installiert ist und im Modus Gefundene Zugriffspunkte werden als Liste angezeigt. Infrastruktur verwendet wird, sollten Sie unbedingt Sicherheitseinstellungen vornehmen. WPA ist ein Verschlüsselungsstandard, der die Sicherheit für Drahtlosnetzwerke steigert. Der Projektor unterstützt die Verschlüsselungsmethoden TKIP und AES.

  • Seite 169: Menü Wired Lan

    Liste der Funktionen Menü Wired LAN Untermenü Funktion IP-Einstellungen Sie können Einstellungen für die folgenden Adressen vornehmen. DHCP: Setzen Sie die Option auf Ein, wenn Sie das Netzwerk mittels DHCP konfigurieren möchten. Bei Einstellung auf Ein können Sie keine weiteren Adressen festlegen. IP-Adresse: Geben Sie die dem Projektor zugewiesene IP- Adresse ein.

  • Seite 170: Menü Meldung

    - Epson Web Control - PJLink • Konfigurieren Sie bei manueller Festlegung der IPv6-Adresse die Einstellungen unter Er‐ weitert in Epson Web Control. s "Ändern von Einstellungen mit einem Webbrowser (Epson Web Control)" S.241 IPv6: Setzen Sie diese Option bei Verwendung von IPv6- Protokollen auf Ein.

  • Seite 171: Menü Sonstige

    Zur Erhöhung der Sicherheit erfolgt die Kommunikation Sicheres HTTP Stellen Sie den Community-Namen des SNMP ein. Sie können Community- zwischen dem Projektor und Computer in Epson Web Control maximal 32 Single Byte alphanumerische Zeichen eingeben. Name verschlüsselt. Bei Einstellung der Sicherheit mit Epson Web (Leerzeichen und Symbole mit Ausnahme von @ können nicht...

  • Seite 172: Menü Reset

    Änderungen an den Projektoreinstellungen werden nach einem Neustart wirksam. Wenn dies auf Ein gesetzt ist, können Sie die Funktion Message Broadcasting in Epson Projector Management nicht nutzen. Art-Net: Setzen Sie diese Option auf Ein, wenn Sie den Projektor Art-Net Untermenü...
  • Seite 173 Liste der Funktionen Untermenü Funktion Status Informiert über am Projektor aufgetretene Fehler. Diese Informationen werden möglicherweise benötigt, wenn der Wartungsdienst in Anspruch genommen wird. Seriennummer Zeigt die Seriennummer des Projektors an. Zeigt die Modellnummer Ihres Objektivs. Objektivtyp Wenn Probleme bei Verbindung von Event ID Projektor und Computer über ein Netzwerk auftreten, werden Informationen zum...

  • Seite 174: Menü Reset

    Liste der Funktionen Untermenü Funktion Menü Reset Version Main Zeigt die Versionen der Projektorsoftware und Video2 die mit dem Projektor verbundenen Geräte. Sub2 HDMI HDBaseT HDBaseT2 Status Monitor AC Monitor Statusinfo Zeigt den Status des Projektors an. s "Statusinformationen verstehen" S.193 Spannungswarninfo Zeigt eine Warnung bezüglich der...
  • Seite 175 Liste der Funktionen Untermenü Funktion Untermenü Funktion Lichtkalibrie- Nehmen Sie Einstellungen entsprechend der Lichtkalibrierung Reset (Werks- All. rücks. (Nutzerstd.): Setzt jede Einstellung auf die rung vor. standard) Nutzerstd.-Einst. zurück. Sie müssen zur Durchführung einer Rücksetzung ein Kennwort eingeben. Bei Durchführung der Lichtkalibrierung werden Abweichungen in Weißabgleich und Helligkeitsstufe für die Lichtquelle Reset (Werksstandard): Setzt alle Projektoreinstellungen korrigiert.

  • Seite 176: Sammeleinrichtung

    • Einrichtung über ein USB-Flash-Laufwerk. • Einrichtung durch Verbindung von Computer und Projektor mit einem USB-Kabel. • Stellen Sie dies über Epson Projector Management ein. Diese Anleitung erklärt die Vorgehensweise mit USB-Flash-Laufwerk bzw. USB-Kabel. • Der Inhalt für Licht-Info und Statusinfo im Menü Information wird durch die Sammeleinrichtungsfunktion nicht reflektiert.

  • Seite 177: Einrichtung Über Ein Usb-Flash-Laufwerk

    Sammeleinrichtung • Schließen Sie das USB-Flash-Laufwerk direkt an den Projektor Einrichtung über ein USB-Flash-Laufwerk an. Falls das USB-Flash-Laufwerk über einen USB-Hub mit dem Projektor verbunden wird, werden die Einstellungen Diese Abschnitt erklärt, wie Sie die Sammeleinrichtung über ein USB-Flash- möglicherweise nicht richtig gespeichert. Laufwerk durchführen.
  • Seite 178 Sammeleinrichtung Wenn die Anzeigen des Projektors wie folgt aufleuchten, lassen Sie die [Esc]-Taste los. Wenn das Schreiben normal endet, ruft der Projektor den Bereitschaftsmodus auf. Power Status Laser Temp Blau - Ein Blau - Ein Orange - Ein Orange - Ein Power Blau - Ein Wenn alle Anzeigen zu blinken beginnen, wird eine...

  • Seite 179: Übernehmen Gespeicherter Einstellungen Auf Anderen Projektoren

    Sammeleinrichtung Halten Sie die [Menu]-Taste gedrückt, während Sie das Gerät über Übernehmen gespeicherter Einstellungen auf anderen Projektoren den Ein-/Ausschalter einschalten. Schalten Sie den Ein-/Ausschalter aus, während das Netzkabel mit dem Projektor verbunden ist, und prüfen Sie, ob alle Anzeigen am Projektor erloschen sind.

  • Seite 180: Einrichtung Durch Verbindung Von Computer Und Projektor Mit Einem Usb-Kabel

    Sammeleinrichtung Wenn das Schreiben normal endet, ruft der Projektor den Einrichtung durch Verbindung von Computer und Bereitschaftsmodus auf. Projektor mit einem USB-Kabel Folgende Betriebssysteme unterstützen die Sammeleinrichtungsfunktion. • Windows Vista oder aktueller • OS X 10.7.x oder aktueller Speichern von Einstellungen auf einem Computer Power Schalten Sie den Ein-/Ausschalter aus, während das Netzkabel mit Blau - Ein...
  • Seite 181 Sammeleinrichtung Halten Sie die [Esc]-Taste gedrückt, während Sie das Gerät über Führen Sie bei Mac die Funktion „EPSON_PJ auswerfen“ aus. den Ein-/Ausschalter einschalten. Der Projektor ruft den Bereitschaftsmodus auf. Wenn die Anzeigen des Projektors wie folgt aufleuchten, lassen Sie die [Esc]-Taste los. Power Status Laser...

  • Seite 182: Übernehmen Gespeicherter Einstellungen Auf Anderen Projektoren

    Sammeleinrichtung Halten Sie die [Menu]-Taste gedrückt, während Sie das Gerät über Übernehmen gespeicherter Einstellungen auf anderen Projektoren den Ein-/Ausschalter einschalten. Schalten Sie den Ein-/Ausschalter aus, während das Netzkabel mit dem Projektor verbunden ist, und prüfen Sie, ob alle Anzeigen am Projektor erloschen sind.

  • Seite 183: Wenn Die Einrichtung Fehlschlägt

    Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren. Kontaktliste für Epson-Projektoren Power: Blau - blinkt schnell...

  • Seite 184: Fehlersuche

    Fehlersuche In diesem Kapitel wird beschrieben, wie Störungen identifiziert und behoben werden können.

  • Seite 185: Die Hilfe Verwenden

    Die Hilfe verwenden Falls ein Problem mit dem Projektor auftritt, können Sie zur Unterstützung Bestätigen Sie die Auswahl. den Hilfe-Bildschirm einblenden. Zudem können Sie den Projektor auf einen geeigneten Zustand einstellen, indem Sie die Fragen beantworten. Weisen Sie vor Anzeige des Hilfe-Bildschirms die Funktion Hilfe einer USER-Taste zu.

  • Seite 186: Ablesen Der Anzeigen

    Ablesen der Anzeigen Dieser Projektor besitzt die folgenden fünf Anzeigen zur Darstellung des Projektorstatus. Power-Anzeige Zeigt den Status des Projektors an. Status-Anzeige Zeigt den Status des Projektors an. Laser-Anzeige Zeigt den Status der Lichtquelle. Temp-Anzeige Zeigt den internen Temperaturstatus an. Normalerweise abgeschaltet. Filter-Anzeige Zeigt den Luftfilter-Status an.
  • Seite 187 Ablesen der Anzeigen Anzeige Projektorstatus Erläuterung Power Status Laser Temp Filter Projektion Der Projektor projiziert. Blau - Blau - Status variiert Abkühlphase Dies ist der Zustand unmittelbar nach Ausschalten des Projektors. In diesem Status sind alle Tasten deaktiviert. Blau – Blau - blinkend Vorbereitung der...
  • Seite 188 Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und Internal Error xx wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Orange – Blau –...

  • Seite 189: Kontaktliste Für Epson-Projektoren

    Sie die Benutzung des Projektors ein, ziehen Sie das Orange - Orange - Blau – Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den blinkend nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren. Kontaktliste für Epson-Projektoren...
  • Seite 190 Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den Orange – Blau – Status Status Status nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- blinkend blinkend variiert variiert variiert Projektoren.
  • Seite 191 Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den Blau – Orange – Orange – Status Status nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- blinkend blinkend blinkend variiert variiert Projektoren.
  • Seite 192 • Ist der Status einer Anzeige in dieser Tabelle nicht aufgeführt, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren.

  • Seite 193: Statusinformationen Verstehen

    Statusinformationen verstehen Das LCD am Bedienfeld zeigt den Projektorstatus. Zudem können Sie über die Tasten am Bedienfeld detaillierte Status- und Fehlerverlaufsinformationen dieses Projektors prüfen. Führen Sie folgende Einstellungen zur Nutzung des LCD-Display durch, wenn sich der Projektor im Standby-Modus befindet. Stellen Sie Standby-Modus auf Kommunikat.

  • Seite 194: Erklärung Zum Bildschirm

    Statusinformationen verstehen Anzeige bei Fehler oder Warnung Erklärung zum Bildschirm Wenn ein Problem mit dem Projektor vorliegt, erscheint folgende Anzeige. Normale Anzeige Wenn ein Fehler auftritt Wenn eine Warnung auftritt Jede Anzeigekategorie enthält folgende Informationen. Temp Status Information : Betriebsstatus des Projektors Warning Source Eingangssignalinformationen...

  • Seite 195: Bildschirmanzeige (Lcd) Einstellen

    Statusinformationen verstehen Bildschirmanzeige (LCD) einstellen Sie können Kontrast und Dauer der Hintergrundbeleuchtung anpassen. Wählen Sie mit den Tasten [ ] die Option Setting. Setting Drücken Sie zur Anzeige des nachstehenden Bildschirms die Taste Passen Sie den Kontrast mit den Tasten [ ] an.

  • Seite 196: Erklärungen Zum Anzeigeinhalt

    Statusinformationen verstehen Erklärungen zum Anzeigeinhalt Die angezeigten Menüpunkte sind vom jeweils verwendeten Modell sowie dem Bildsignal und von der Projektionsquelle abhängig. Kategorie Punkt Statusanzeige Erläuterung Status Information System Zeigt den Status des Projektors an. Nachstehend finden Sie weitere Informationen zur Behebung von Fehlern und Warnungen.
  • Seite 197 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung Status Information System Temp Error 12 Ein Überhitzungsfehler ist aufgetreten. (Lichtquelle) Temp Error 3E Temp Error 3F Temp Error 40 Temp Error 41 Temp Error 44 Temp Error 54 Temp Error 2A Ein Überhitzungsfehler ist aufgetreten. (LCD-Feld) Temp Error 2B Temp Error 2C Temp Error 39...
  • Seite 198 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung Status Information System Fan Error 14 Ein Lüfterfehler ist aufgetreten. (Netz) Fan Error 17 Fan Error 22 Ein Lüfterfehler ist aufgetreten. (Lichtquelle) Fan Error 23 Fan Error 2E Fan Error 2F Fan Error 25 Ein Lüfterfehler ist aufgetreten.
  • Seite 199 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung Status Information System Sensor Error 47 Ein Sensorfehler ist aufgetreten. (Netz) Sensor Error 48 Sensor Error 49 Sensor Error 4A Sensor Error 4B Sensor Error 4C Sensor Error 4D Sensor Error 4E Sensor Error 12 Ein Sensorfehler ist aufgetreten.
  • Seite 200 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung Status Information System Internal Error 01 Ein interner Fehler ist aufgetreten. (Leiterplatte) Internal Error 02 Internal Error 03 Internal Error 04 Internal Error 05 Internal Error 06 Internal Error 07 Internal Error 08 Internal Error 09 Internal Error 0A Internal Error 0B Internal Error 0C...
  • Seite 201 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung Lens Error Ein Objektivfehler ist aufgetreten. Power Error Ein Versorgungsspannungsfehler ist aufgetreten.
  • Seite 202 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung Status Information System Laser Error 01 Ein Laserfehler ist aufgetreten. (Lichtquelle) Laser Error 02 Laser Error 03 Laser Error 04 Laser Error 05 Laser Error 16 Laser Error 17 Retardation Err Laser Error 0B Ein Laserfehler ist aufgetreten.
  • Seite 203 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung Status Information Last Warn/Err − Zeigt die aktuellsten Warnungen und Fehler für den im System angezeigten Status. Source Source HDMI Zeigt den Quellennamen des Geräts an, das das aktuelle Projektionssignal liefert. HDBaseT DVI-D Computer On-Screen Display Zeigt die Bildschirmanzeige-Einstellungen an.
  • Seite 204 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung AC Voltage − Überwacht den Status der Eingangsspannung und zeigt eine Warnung oder einen Fehler, wenn ein vorübergehender Spannungsabfall auftritt. Wenn Sie die Tasten [ ] fünf Sekunden lang drücken, erscheint der Bildschirm Warning/ Error.
  • Seite 205 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung <Error> Stromausfall: Wenn die Eingangsspannung länger als 60 ms auf unter 85 V fällt, wird der Projektor automatisch von der Stromversorgung getrennt. Protokolle werden für einen Zeitraum von etwa einer Sekunde vor Erkennung des Ereignisses angezeigt (60 Protokolle). Wenn die Direktabschaltung aktiviert ist, wird ein <Error>...
  • Seite 206 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung Source Color Space − Zeigt den Farbraum des aktuellen Eingangssignals. H-Frequency − Zeigt die horizontale Frequenz des aktuellen Eingangssignals. V-Frequency − Zeigt die vertikale Frequenz des aktuellen Eingangssignals. Sync Polarity H:Posi / V:Posi Zeigt die Sync-Polarität an. H:Posi / V:Nega H:Nega / V:Posi H:Nega / V:Nega...
  • Seite 207 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung Signal Information 5V Detect Detected Zeigt die Erkennungsergebnisse von 5-V-Signalen. Not Detect TMDS Clock − Zeigt die TMDS-Frequenz des aktuellen Eingangssignals. H-Frequency − Zeigt die horizontale Frequenz des aktuellen Eingangssignals. V-Frequency − Zeigt die vertikale Frequenz des aktuellen Eingangssignals. DetChg 5CFHMP123 −...
  • Seite 208 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung PayloadID Detect − Ziegt die Ergebnisse der SDI-Payload-ID-Erkennung. Resolution − Zeigt die Auflösung. Refresh Rate − Zeigt die Wiederholrate für SDI. Color Sampling − Zeigt die Farbabtastung. Pixel Depth − Zeigt die Farbtiefe für SDI. SDI Type −...
  • Seite 209 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung Network Wired Projector Name − Zeigt den Projektornamen an, der für die Identifizierung in einem Netzwerk verwendet wird. Connection Mode HDBaseT Zeigt den Verbindungspfad beim LAN. DHCP Zeigt die DHCP-Einstellungen. IP Display Zeigt die Anzeigeeinstellungen der IP-Adresse an. IP Address −...
  • Seite 210 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung Maintenance Operation Time − Zeigt die Gesamtbetriebszeit des Projektors an. Laser Op.Time − Zeigt die Laserbetriebszeit jeder Einstellung im Lichtmodus an. Version Serial No. − Zeigt die Seriennummer des Projektors an. Main − Zeigt Informationen zur Firmware-Version des Projektors. Video2 −...

  • Seite 211: Problemlösung

    Problemlösung Taucht eines der folgenden Probleme auf, ohne dass die Kontrollanzeigen Andere Probleme auf eine Lösung hinweisen, schlagen Sie auf der für das jeweilige Problem • Nachbilder (eingebrannte Bilder) im projizierten Bild sS.220 angegebenen Seite nach. • Die Fernbedienung funktioniert nicht sS.220 Probleme mit Bildern •...

  • Seite 212: Probleme Mit Bildern

    Problemlösung Probleme mit Bildern Kein Bild Überprüfen Abhilfe Ist der Ein-/Ausschalter auf die Aus-Position eingestellt? Bringen Sie den Ein-/Ausschalter zur Stromversorgung des Projektors in die Ein-Position. Haben Sie die [ ]-Taste an der Fernbedienung oder am Drücken Sie zum Einschalten die [ ]-Taste.

  • Seite 213: Keine Bewegten Bilder

    Problemlösung Keine bewegten Bilder Überprüfen Abhilfe Wird das Bildsignal des Computers auf dem LCD-Bildschirm und Schalten Sie das Bildsignal des Computers auf externen Ausgang um. Lesen Sie das Handbuch Ihres Computers oder dem Monitor ausgegeben? wenden Sie sich an den Computerhersteller. (Nur bei der Bildprojektion von einem Laptop oder einem Computer mit eingebautem LCD-Bildschirm) Sind die Inhalte des bewegten Bildes, welches Sie projizieren...

  • Seite 214: Verschwommene, Unscharfe Oder Verzerrte Bilder

    Problemlösung Überprüfen Abhilfe Ist der Computer / die Videoquelle eingeschaltet? Schalten Sie das Gerät ein. Wird das Bildsignal zum Projektor ausgegeben? Werden sie Bildsignale nur an den LCD-Bildschirm des Computers oder den zusätzlichen Monitor ausgegeben, müssen Sie den Ausgang auch auf den externen Ausgang (zusätzlich zum integrierten Monitor) umschalten. Bei einigen (Nur bei der Bildprojektion von einem Laptop oder einem Computermodellen erscheint das Bild, wenn es über den externen Ausgang ausgegeben wird, nicht länger auf dem Computer mit eingebautem LCD-Bildschirm)

  • Seite 215: Das Bild Ist Abgeschnitten (Groß) Oder Zu Klein Dargestellt, Das Bildformat Stimmt Nicht Oder Das Bild Wird Spiegelverkehrt Angezeigt

    Problemlösung Überprüfen Abhilfe Ist die richtige Auflösung gewählt? Stellen Sie den Computer so ein, dass die Ausgangssignale mit dem Projektor kompatibel sind. (Nur bei der Projektion von Computerbildern) s "Unterstützte Monitordisplays" S.275 s Computerhandbuch usw. Wurde die Sync./Tracking richtig vorgenommen? Drücken Sie zum Durchführen der automatischen Anpassung die [Auto]-Taste.

  • Seite 216: Die Bildfarben Sind Nicht Richtig

    Problemlösung Überprüfen Abhilfe Wurde der Computer auf Dual-Anzeige eingestellt? Wurde in den Bildschirmeinstellungen der Computer-Systemsteuerung die Dual-Anzeige aktiviert, wird nur etwa die Hälfte des auf dem Computerbildschirm dargestellten Bildes projiziert. Schalten Sie die Dual-Anzeige aus, um auf dem (Nur bei der Projektion von Computerbildern) Computerbildschirm das vollständige Bild anzuzeigen.

  • Seite 217: Bilder Zu Dunkel

    Problemlösung Überprüfen Abhilfe Ist die Helligkeit des Raums angemessen? Wenn der Raum dunkler ist als bei Durchführung der automatischen Anpassung, wird der Farbton projizierter Bilder möglicherweise nicht richtig angezeigt. Machen Sie den Raum dunkler und führen Sie die automatische Anpassung dann erneut durch.

  • Seite 218: Automatische Anpassungen Werden Nicht Richtig Durchgeführt

    Problemlösung Automatische Anpassungen werden nicht richtig durchgeführt Überprüfen Abhilfe Sind seit dem Einschalten mindestens 20 Minuten vergangen? Die automatische Anpassung funktioniert erst dann richtig, wenn die Temperatur des Projektors stabil ist. Führen Sie (Error-Code: 0101) die automatische Anpassung 20 Minuten nach Einschaltung des Projektors oder nach Abbruch von Verschluss durch. Ist die Abdeckung der integrierten Kamera oder des Stellen Sie sicher, dass die Abdeckung der integrierten Kamera oder des Projektionsobjektivs sauber ist.

  • Seite 219: Probleme Beim Start Der Projektion

    Sie den Projektor nicht mehr, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Steht die Tastensperre auf Vollsperre? Drücken Sie die [...

  • Seite 220: Andere Probleme

    Problemlösung Überprüfen Abhilfe Wurden die Einstellungen für den Fernst.-Empfänger korrekt Überprüfen Sie die Einstellungen für den Fernst.-Empfänger im Konfiguration-Menü. ausgewählt? s Einstellung - Fernst.-Empfänger S.154 Wurde das Netzkabel unmittelbar nach der Direktabschaltung Wurde der in der Spalte links beschriebene Vorgang ausgeführt, während Direkt Einschalten auf Ein gestellt ist, kann es wieder angeschlossen oder wurde der Schutzschalter eingeschaltet? sein, dass sich das Gerät nicht einschaltet.

  • Seite 221: Keine Korrekte Steuerung Über Art-Net Möglich

    Problemlösung Überprüfen Abhilfe Sind die Batterien erschöpft oder wurden sie falsch eingelegt? Vergewissern Sie sich, dass die Batterien korrekt eingelegt sind oder tauschen Sie diese ggf. aus. s "Wechseln der Fernbedienungsbatterien" S.26 Stimmen die Fernbedienungs-ID und die Projektor-ID überein? Achten Sie darauf, dass die ID für den Projektor, den Sie verwenden möchten, und die ID für die Fernbedienung übereinstimmen.

  • Seite 222: Kein Bild Auf Dem Externen Monitor

    Problemlösung Kein Bild auf dem externen Monitor Überprüfen Abhilfe Ist der externe Monitor mit dem richtigen Anschluss Der Anschluss, an den der externe Monitor angeschlossen werden sollte, variiert je nach Anschluss, an dem das verbunden? Bild, das Sie anzeigen möchten, eingegeben wird. •...

  • Seite 223: "Die Batterie Zum Halten Der Uhrzeit Ist Schwach." Wird Angezeigt

    Die interne Stromversorgung, die die Zeiteinstellungen Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der speichert, ist schwach. Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren "Der Projektor schaltete sich nicht richtig aus." wird angezeigt Überprüfen...

  • Seite 224: Information Zu Event Id

    Überprüfen Sie die Zahlen und wenden Sie dann die folgenden Gegenmaßnahmen an. Lässt sich das Problem nicht lösen, kontaktieren Sie Ihren Netzwerkadministrator, oder wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren.
  • Seite 225 Die EAP-Client-Authentifizierung ist fehlgeschlagen. 089D Austausch der Schlüssel fehlgeschlagen. 0920 Die interne Stromversorgung, die die Zeiteinstellungen speichert, ist Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie schwach. in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren...

  • Seite 226: Wartung

    Wartung In diesem Kapitel finden Sie Informationen zur Wartung, um eine optimale Leistung über einen langen Zeitraum zu gewährleisten.

  • Seite 227: Reinigen Von Teilen

    Reinigen von Teilen Bei Verschmutzung oder Bildverschlechterung muss der Projektor gereinigt Warnung werden. Verwenden Sie zum Entfernen von Staub und Lint von der Linse keine Sprays mit entzündbarem Gas. Der Projektor könnte aufgrund der hohen inneren Achtung Temperatur in Brand geraten. Schalten Sie das Gerät vor der Reinigung über den Ein-/Ausschalter aus und Entfernen Sie Staub und Fusseln am Objektiv mit einem Staubsauger oder einer ziehen Sie dann den Netzstecker aus der Steckdose.

  • Seite 228: Reinigen Des Luftfilters

    Reinigen von Teilen Achtung • Sammelt sich Staub im Luftfilter kann es zum Anstieg der Innentemperatur des Projektors kommen und Betriebsstörungen, sowie eine Verkürzung der Betriebsdauer des optischen Motors verursachen. Reinigen Sie den Luftfilter sofort, wenn die Meldung angezeigt wird. •...
  • Seite 229 Reinigen von Teilen Klopfen Sie den Luftfilter mit der Vorderseite (der Seite mit den Die Methode zum Öffnen der Luftfilterabdeckung unterscheidet Zungen) nach unten vier oder fünf Mal aus, um den Staub sich bei Vorderseite und Seite. Die Luftfilterabdeckung an der herauszuschütteln.
  • Seite 230 Reinigen von Teilen Verwenden Sie für die Reinigung einen Staubsauger von der Vorderseite her, wenn sich der Staub auf diese Art nicht vollständig entfernen lässt. Ziehen Sie die Schraube der Luftfilterabdeckung fest. Ersetzen Sie den Luftfilter. Drücken Sie auf den Filter, bis er einrastet. Schließen Sie die Abdeckung des Luftfilters.

  • Seite 231: Reinigen Der Ansaugöffnung

    Reinigen von Teilen Reinigen der Ansaugöffnung • Wenn auch nach der Reinigung noch die Meldung zur Reinigungsaufforderung angezeigt wird, muss der Luftfilter Entfernen Sie Staub, der an der Ansaugöffnung an der Seite des Projektors ausgetauscht werden. Ersetzen Sie den Luftfilter durch einen neuen. haftet.

  • Seite 232: Wechseln Der Verbrauchsmaterialien

    Wechseln der Verbrauchsmaterialien In diesem Abschnitt wird das Ersetzen des Luftfilters erklärt. Austausch des Luftfilters Zeitraum für Ersetzen des Luftfilters Wenn die Meldung häufig erscheint, obwohl der Luftfilter gereinigt wurde, wechseln Sie ihn aus. Achtung Achten Sie bei Verwendung des Projektors an rauchigen Orten, wie z. B. bei Veranstaltungen usw., darauf, den Luftfilter nach circa 240 Betriebsstunden zu ersetzen.
  • Seite 233 Wechseln der Verbrauchsmaterialien Einsetzen des neuen Luftfilters. Die Methode zum Öffnen der Luftfilterabdeckung unterscheidet sich bei Vorderseite und Seite. Die Luftfilterabdeckung an der Drücken Sie auf den Filter, bis er einrastet. Seite ist mit einer Schnur verbunden, damit sie nicht herunterfällt.
  • Seite 234 Wechseln der Verbrauchsmaterialien Ziehen Sie die Schraube der Luftfilterabdeckung fest. Entsorgen Sie gebrauchte Luftfilter gemäß Ihrer örtlichen Gesetze und Bestimmungen. Material: Polypropylen...

  • Seite 235: Bildpflege

    Bildpflege • Die automatische Anpassung ist bei Verwendung der folgenden Farbkalibrierung Objektive nicht verfügbar. Passt automatisch altersbedingte Verschlechterungen des Farbtons für die ELPLR05, ELPLL09 und ELPLL10 gesamte Anzeigefläche basierend auf den Standardfarbeinstellungen an. • Sie sollten Farbkalibrierung mindestens 20 Minuten nach Korrekturdetails werden für jeden Farbmodus separat gespeichert.

  • Seite 236: Panelkalibrierung

    Bildpflege • Nach der LCD-Kalibrierung kann sich die Bildqualität verringern. • Bilder für Pixel, die über den Projektionsbildschirm hinausragen, werden nicht dargestellt. Drücken Sie während der Projektion die [Menu]-Taste. Wählen Sie Display im Menü Erweitert. Wählen Sie Panelkalibrierung und drücken Sie die [ ]-Taste.
  • Seite 237 Bildpflege Wählen Sie eine Kombination der Farben R (rot), G (grün) und B (blau) für die Gitterfarbe. R/G/B: Anzeige einer Kombination aus drei Farben: Rot, Grün und Blau. Die aktuelle Farbe des Gitters ist weiß. R/G: Ist verfügbar, wenn R aus Farbe wählen gewählt wird. Anzeige einer Kombination aus zwei Farben: rot und grün.

  • Seite 238: Farbabgleich

    Bildpflege Wenn Sie alle vier Ecken eingestellt haben, wählen Sie Verlassen • Auch nach dem Farbabgleich kann es sein, dass der Farbton nicht und drücken Sie anschließend die [ ]-Taste. durchgehend gleich ist. • Wir empfehlen, dass Sie die folgenden Einstellungen im Bild-Menü zurücksetzen, um den Anpassungsbildschirm mit der passenden Helligkeit und Farbe anzuzeigen.
  • Seite 239 Bildpflege Farbabgleich: Schaltet den Farbabgleich ein oder aus. Regelungsniveau: Es gibt acht Stufen, von Weiß über Grau bis hin zu Schwarz. Sie können jede Stufe einzeln einstellen. Einstell. starten: Startet die Anpassung des Farbabgleichs. Reset: Setzt alle Einstellungen für den Farbabgleich auf die Standardwerte zurück.

  • Seite 240: Anhang

    Anhang...

  • Seite 241: Überwachung Und Steuerung

    Überwachung und Steuerung Anzeige des Bildschirms Epson Web Control Epson Projector Management Zeigen Sie den Bildschirm Epson Web Control wie folgt an. Mithilfe der Software Epson Projector Management können Vorgänge wie Stellen Sie sicher, dass das Gerät und der Projektor für die das Überprüfen des Betriebsstatus mehrerer an ein Netzwerk...
  • Seite 242 Überwachung und Steuerung OSD Control Pad s "OSD Control Pad-Bildschirm" S.243 • Wenn Sie Funktionen über den Bildschirm Epson Web Control durchführen, werden Sie möglicherweise zur Eingabe des Benutzernamens und des Kennworts aufgefordert. Geben Sie bei Anzeige des Anmeldebildschirms Ihren Nutzernamen und Ihr Kennwort ein.

  • Seite 243: Basic Control-Bildschirm

    Überwachung und Steuerung Basic Control-Bildschirm Sie können grundlegende Projektorbedienschritte durchführen. Geben Sie bei Anzeige des Anmeldebildschirms Ihren Nutzernamen und Ihr Kennwort ein. (Nutzername lautet EPSONREMOTE; Standardkennwort lautet guest.) Wechselt zum Startbildschirm. Zum Aufrufen und Schließen des Konfiguration-Menüs. Sie können das Konfiguration-Menü mit Ihrem Finger oder der Maus bedienen. Zur Auswahl eines Menüpunkts schnipsen, zur Bestätigung der Auswahl tippen.

  • Seite 244: Lens Control-Bildschirm

    Überwachung und Steuerung Fokus/Verzerrung-Bedienbildschirm Punkte im Konfiguration-Menü, die in Epson Web Control nicht eingestellt werden können, werden nachstehend aufgelistet. • Bild-Menü - Erweitert - Gamma - Benutzerdef. • Signal-Menü - Erweitert - BNC-Sync-Abschluss, EDID, DDC-Puffer • Menü Einstellung - USER-Taste •...
  • Seite 245 Überwachung und Steuerung Bewegt das Objektiv in die Ausgangsposition, wenn Sie die OK-Taste im Bestätigungsbildschirm drücken. Zeigt die horizontale Bildposition an. Sie können die Position durch Antippen und Eingabe einer Ziffer direkt angeben. Testbild-Bedienbildschirm Zeigt Zoom-Wert an/gibt diesen ein. Bewegen Sie den Schieberegler, um den Zoom einzustellen. Passen Sie den Zoom mit den Tasten an.

  • Seite 246: Status Information-Bildschirm

    Überwachung und Steuerung Wechselt zum Startbildschirm. Lädt einen Speicherstand. Zeigt den Optionsnamen. Registriert einen Speicherstand. Zeigt den Status jedes Punkts an. Zeigt eine Liste der Speicherstände an. Wählt eine Kategorie unter: Löscht einen Speicherstand. Status Information, Source, Signal Information, Network Wired, Network Ändert den Namen eines Speicherstands.
  • Seite 247 Geometriekorrektur-Assistenz (Kacheln- und Stapelfunktion), Bildschirmabstimmung, Farbkalibrierung) - Objektivkalibrierung Zeigt das aufgenommene Bild. - Message Broadcasting-Funktion für Epson Projector Management Wählen Sie zur Aufnahme des projizierten Bilds Aufnehmen. • Die folgenden Funktionen werden bei Verwendung der Passt die Belichtung bei der Aufnahme an.
  • Seite 248 Überwachung und Steuerung Wählen Sie Fernkamerazugriff bei Netzwerk. Geben Sie zur Verbindung mit dem Epson Web Control-Bildschirm die IP-Adresse des Projektors in das Adresseingabefeld des Browsers ein. Wählen Sie Kennwort und drücken Sie dann die [ ]-Taste. Sie können bis zu 32 alphanumerische Ein-Byte-Zeichen für das Wählen Sie Fernkamerazugriff.

  • Seite 249: Verwenden Der Funktion Mail-Meldung Zur Problemmeldung

    Projektorabschaltung keine Aktionen ausführen. • Sie können keine Warn- oder Fehlermeldungen aufnehmen. Absender: Die unter Von festgelegte E-Mail-Adresse Betreff: EPSON Projector Zeile 1: Der Projektorname des Geräts, an dem das Problem besteht Zeile 2: Die IP-Adresse des Projektors, an dem das Problem besteht.

  • Seite 250: Verwaltung Mit Snmp

    Überwachung und Steuerung Die Detailhinweise zu dem Problem werden zeilenweise aufgelistet. Die Lösungsvorschläge bei Problemen oder Warnungmeldungen finden Sie im Inhalte der Hauptmeldungen werden nachfolgend aufgelistet: folgenden Abschnitt. • Clean Air Filter (Luftrein.-filt.-Hinw) "Ablesen der Anzeigen" S.186 • Constant brightness expired (Konstantmod. Ende) •...

  • Seite 251: Liste Der Befehle

    Wenn der Einschaltbefehl gesendet wird, schaltet sich der Projektor ein und für Epson-Projektoren. geht in den Aufwärm-Modus. Hat sich der Projektor eingeschaltet, wird ein Kontaktliste für Epson-Projektoren Doppelpunkt ":" (3Ah) angezeigt. Wird ein Befehl empfangen, führt der Projektor diesen Befehl aus und zeigt ":", anschließend erwartet er den nächsten Befehl.

  • Seite 252: Über Pjlink

    Die bei der PJLink-Suchfunktion verwendete Portnummer ist 4352 • Angezeigte Modellbezeichnung für "Product name information query" (UDP). (Anfrage Information Produktbezeichnung). Bevor Sie PJLink verwenden können, müssen Sie die Netzwerkeinstellungen EPSON L30002U/L30000U vornehmen. Weitere Informationen zu Netzwerkeinstellungen finden Sie im folgenden Abschnitt. "Menü Netzwerk" S.161 ®...

  • Seite 253: Bedienen Eine Projektors Über Ihren Computer

    Support und zum Versenden von Notfallmeldungen verwendet werden. Computertastatur. Diese Anleitung erläutert das Ausführen von Bedienvorgängen auf Ihrem Der Startbildschirm Epson Web Control wird angezeigt. Computer über einen Webbrowser. • Es können nur Single-Byte alphanumerische Zeichen und Symbole eingegeben werden.
  • Seite 254 Überwachung und Steuerung Verwenden des Betriebsfensters Beim Klicken auf diese Schaltflächen können die folgenden Bedienvorgänge ausgeführt werden: Um Schaltflächen anzuzeigen, die nicht in der Liste "Source List" aufgeführt sind, klicken Sie auf (c) oder (d), um nach links oder nach rechts zu Blättern.
  • Seite 255 Überwachung und Steuerung Taste Funktion Auto Durch Klicken auf diese Schaltfläche während der Projektion von analogen RGB-Signalen vom Computer-Anschluss können automatisch die Optionen Tracking, Sync. und Position optimiert werden. Search Wechselt zur nächsten Eingangsquelle, die ein Bild ausgibt. s "Automatische Erkennung von Eingangssignalen und Ändern des projizierten Bildes (Quellensuche)"...
  • Seite 256 Überwachung und Steuerung Punkt Funktion Punkt Funktion DHCP Aktivieren Sie zur Verwendung von DHCP das New Password Geben Sie ein neues Kennwort ein, wenn das Kontrollkästchen Enabled. Wenn DHCP aktiviert ist, gegenwärtig zum Öffnen des Betriebsfensters kann keine IP-Adresse eingegeben werden. verwendete Kennwort geändert werden soll.

  • Seite 257: Über Art-Net

    Überwachung und Steuerung Über Art-Net Art-Net ist ein auf dem TCP/IP-Protokoll basierendes Ethernet-Kommunikationsprotokoll. Sie können den Projektor über einen DMX-Controller oder ein Applikationssystem steuern. Kanaldefinitionen Nachfolgend werden die bei Steuerung des Projektors in Art-Net verwendeten Kanaldefinitionen erläutert. Stellen Sie zunächst Kanal 13 auf „Can control“ ein. Kanal Funktion Betrieb...
  • Seite 258 Überwachung und Steuerung Kanal Funktion Betrieb Parameter Stan- Aktionsinhalt dard Keine Funktion 96 - 255 Objektivposition Keine Funktion 0 - 31 Bewegt das Objektiv in die Ausgangsposition. In Ausgangsposition bewegen 32 - 63 Keine Funktion 64 - 255 Horizontaler Objektivversatz (+) Objektivanpas‐...
  • Seite 259 Überwachung und Steuerung Kanal Funktion Betrieb Parameter Stan- Aktionsinhalt dard Elektronischer Fokus (+) Objektivanpas‐ Bewegung - groß 0 - 31 Führt den elektronischen Fokus mit dem angegebenen sung Bewegungsbereich durch. Bewegung - mittel 32 - 63 Bewegung - klein 64 - 95 Keine Funktion 96 - 159 (-) Objektivanpassung Bewegung - klein...
  • Seite 260 Überwachung und Steuerung Kanal Funktion Betrieb Parameter Stan- Aktionsinhalt dard Keine Funktion 176 - 255 Energiesteuerung Ausschalten 0 - 63 Ein- oder Ausschalten des Projektors. Keine Funktion 64 - 191 Einschalten 192 - 255 Geometriekorrektur 0 - 15 Führt die Geometriekorrektur durch. H/V-Keystone 16 - 31 Quick Corner...
  • Seite 261 Überwachung und Steuerung Kanal Funktion Betrieb Parameter Stan- Aktionsinhalt dard 5,0 Sek. 144 - 159 7,0 Sek. 160 - 175 10,0 Sek. 176 - 191 Keine Funktion 192 - 255 Ausblenden 0,0 Sek. 0 - 15 Zeiteinstellung für Ausblenden, wenn der Verschluss ausgeführt wird 0,5 Sek.

  • Seite 262: Sonderzubehör Und Verbrauchsmaterialien

    Sonderzubehör und Verbrauchsmaterialien Folgendes Sonderzubehör und Verbrauchsmaterial ist erhältlich. Kaufen Sie Dokumentenkamera ELPDC13, ELPDC21 diese Produkte bitte nach Bedarf. Der Stand der folgenden Sonderzubehör-/ Zur Projektion von Buchvorlagen, Overheadfolien oder Dias. Verbrauchsmaterialliste ist: Mai 2020. Die Verfügbarkeit kann je nach Land, in dem das Gerät gekauft wurde, unterschiedlich sein.

  • Seite 263: Bildschirmgröße Und Projektionsabstand

    Bildschirmgröße und Projektionsabstand ELPLR05 Liste der Projektionsabstände Einheit: cm Vertikaler Leinwandgröße 4:3 Minimum (Breit) bis Objektivversatz von Maximum (Nah) oben nach unten 90 Zoll 183x137 -92 – -45 100 Zoll 203x152 -102 – -50 120 Zoll 244x183 -123 – -60 150 Zoll 305x229 -154 –...

  • Seite 264: Elplu05

    Bildschirmgröße und Projektionsabstand Einheit: cm Einheit: cm Vertikaler Vertikaler Leinwandgröße 16:10 Leinwandgröße 16:9 Minimum (Breit) bis Minimum (Breit) bis Objektivversatz von Objektivversatz von Maximum (Nah) Maximum (Nah) oben nach unten oben nach unten 100 Zoll 215x135 -90 – -44 100 Zoll 221x125 196 –...

  • Seite 265: Elplw07

    Bildschirmgröße und Projektionsabstand Einheit: cm ELPLW07 Einheit: cm Vertikaler Leinwandgröße 16:10 Minimum (Breit) bis Objektivversatz von Vertikaler Leinwandgröße 4:3 Maximum (Nah) Minimum (Breit) bis oben nach unten Objektivversatz von Maximum (Nah) oben nach unten 100 Zoll 215x135 272 – 375 -155 –...

  • Seite 266: Elplm13

    Bildschirmgröße und Projektionsabstand Einheit: cm Leinwandgröße 16:9 200 Zoll 443x249 770 – 1040 -305 – +56 Vertikaler 250 Zoll 553x311 965 – 1302 -381 – +70 Leinwandgröße 16:9 Minimum (Breit) bis Objektivversatz von Maximum (Nah) 972 Zoll 2152x1210 3791 – 5099 -1481 –...

  • Seite 267: Elplm14

    Bildschirmgröße und Projektionsabstand Einheit: cm ELPLM14 Einheit: cm Vertikaler Leinwandgröße 16:10 Minimum (Breit) bis Objektivversatz von Vertikaler Leinwandgröße 4:3 Maximum (Nah) Minimum (Breit) bis oben nach unten Objektivversatz von Maximum (Nah) oben nach unten 100 Zoll 215x135 756 – 1123 -155 –...

  • Seite 268: Elpll10

    Bildschirmgröße und Projektionsabstand Einheit: cm ELPLL10 Einheit: cm Vertikaler Leinwandgröße 16:9 Minimum (Breit) bis Objektivversatz von Vertikaler Leinwandgröße 4:3 Maximum (Nah) Minimum (Breit) bis oben nach unten Objektivversatz von Maximum (Nah) oben nach unten 100 Zoll 221x125 1082 – 1616 -139 –...
  • Seite 269 Bildschirmgröße und Projektionsabstand Einheit: cm Vertikaler Leinwandgröße 16:10 Minimum (Breit) bis Objektivversatz von Maximum (Nah) oben nach unten 100 Zoll 215x135 1533 – 2284 -142 – +7 120 Zoll 258x162 1826 – 2727 -170 – +8 150 Zoll 323x202 2265 – 3392 -212 –...

  • Seite 270: Einstellbereich Für Projizierte Bilder

    Einstellbereich für projizierte Bilder Horizontal gewölbte Oberfläche (konkav) H/V-Keystone "H/V-Keystone" S.65 Projektionsfläche Mitte des Kreises, dessen gewölbte Objektivtyp Vertikal Horizontal Oberfläche ein Bogen ist ELPLR05 -35˚ - 35˚ -30˚ - 30˚ Projektionsabstand ELPLU05 -39˚ - 39˚ -30˚ - 30˚ Radius des Kreises, dessen ELPLW07 -42˚...
  • Seite 271 Einstellbereich für projizierte Bilder Horizontal gewölbte Oberfläche (konvex) Vertikal gewölbte Oberfläche (konkav) Projektionsfläche Projektionsfläche Mitte des Kreises, dessen gewölbte Mitte des Kreises, dessen gewölbte Oberfläche ein Bogen ist Oberfläche ein Bogen ist Projektionsabstand Projektionsabstand Radius des Kreises, dessen Radius des Kreises, dessen gewölbte Oberfläche ein Bogen ist gewölbte Oberfläche ein Bogen ist Ansicht von oben...

  • Seite 272: Über Eck

    Einstellbereich für projizierte Bilder Vertikal gewölbte Oberfläche (konvex) Über Eck "Über Eck" S.72 Projektionsfläche Mitte des Kreises, dessen gewölbte Das α in der Abbildung ist der maximale Winkel, in dem sich der Projektor Oberfläche ein Bogen ist bewegen kann. Detaillierte Werte finden Sie in der nachstehenden Tabelle. (Näherungswert bei Projektion mit maximalem Zoom.) Projektionsabstand Radius des Kreises, dessen...
  • Seite 273 Einstellbereich für projizierte Bilder Konvexe horizontale Eckenkorrektur (Korrektur zum Zwecke bilateraler Objektivtyp Vertikaler Vertikaler Symmetrie durch Verwendung der Ecken als Mittellinie) Objektivversatz: Objektivversatz: Oben Grundposition Projektionsfläche α Winkel der möglichen Seitenansicht Projektorbewegung Seitenansicht ELPLL10 28˚ 28˚ Ansicht von oben Objektivtyp Vertikaler Vertikaler Objektivversatz:...
  • Seite 274 Einstellbereich für projizierte Bilder Konkave vertikale Eckenkorrektur (Korrektur zum Zwecke horizontaler Konvexe vertikale Eckenkorrektur (Korrektur zum Zwecke horizontaler Symmetrie durch Verwendung der Ecken als Mittellinie) Symmetrie durch Verwendung der Ecken als Mittellinie) Projektionsfläche Projektionsfläche α Winkel der möglichen α Winkel der möglichen Projektorbewegung Projektorbewegung Seitenansicht...

  • Seite 275: Unterstützte Monitordisplays

    Unterstützte Monitordisplays Unterstützte Bildschirmauflösungen Signale mit Häkchen werden unterstützt. Für HDMI, HDBaseT und DVI-D bedeutet ein Häkchen ( ), dass nur 8-Bit-Signale unterstützt werden, während zwei Häkchen ( ) bedeuten, dass 8-Bit-, 10-Bit- und 12-Bit-Signale unterstützt werden. Signal Signal Auflösung Pixelfre- Abtastungstyp Computer/...
  • Seite 276 Unterstützte Monitordisplays Signal Signal Auflösung Pixelfre- Abtastungstyp Computer/ HDMI/HDBaseT DVI-D Format (Punkt) Sync. quenz (Hz) (MHz) YCbCr YCbCr 4:2:0 4:2:2 4:4:4 4:2:0 4:2:2 4:4:4 157,000 Progressiv WXGA++ 1600 108,000 Progressiv SXGA 1152 94,500 Progressiv 108,000 Progressiv 121,500 Progressiv 1280 108,000 Progressiv 126,000 Progressiv...
  • Seite 277 Unterstützte Monitordisplays Signal Signal Auflösung Pixelfre- Abtastungstyp Computer/ HDMI/HDBaseT DVI-D Format (Punkt) Sync. quenz (Hz) (MHz) YCbCr YCbCr 4:2:0 4:2:2 4:4:4 4:2:0 4:2:2 4:4:4 SDTV (576i) 13,500 Zeilensprung SDTV (480p) 59,94 27,000 Progressiv SDTV (576p) 27,000 Progressiv HDTV (720p) 1280 74,250 Progressiv 59,94...
  • Seite 278 Unterstützte Monitordisplays Signal Signal Auflösung Pixelfre- Abtastungstyp Computer/ HDMI/HDBaseT DVI-D Format (Punkt) Sync. quenz (Hz) (MHz) YCbCr YCbCr 4:2:0 4:2:2 4:4:4 4:2:0 4:2:2 4:4:4 297,000 Progressiv 594,000 Progressiv 59,94 593,407 Progressiv 594,000 Progressiv 4096x2160 4096 2160 23,98 296,703 Progressiv SMPTE 297,000 Progressiv 297,000...

  • Seite 279: Sdi

    Unterstützte Monitordisplays Modus Signalformat Auflösung (Pi- Pixelfrequenz Abtastungstyp xel) Sync. (MHz) YCbCr (10- RGB (10- Stufe (Hz) Bit) Bit) 4:2:2 SD-SDI NTSC 59,94 13,500 Zeilensprung 13,500 Zeilensprung HD-SDI 1280 74,250 Progressiv 59,94 74,176 Progressiv 74,250 Progressiv 1920 1080 74,250 Zeilensprung 59,94 74,176 Zeilensprung...
  • Seite 280 Unterstützte Monitordisplays Modus Signalformat Auflösung (Pi- Pixelfrequenz Abtastungstyp xel) Sync. (MHz) YCbCr (10- RGB (10- Stufe (Hz) Bit) Bit) 4:2:2 148,500 Progressiv 1920 1080 148,500 Progressiv 59,94 148,352 Progressiv 148,500 Progressiv Unterstützt HDR (HDR10 und HLG).

  • Seite 281: Specifications

    Specifications Allgemeine Technische Daten zum Projektor EB-L30002U EB-L30000U Produktbezeichnung Abmessungen 790 (B) x 299 (H) x 710 (T) mm (ohne hervorstehenden Teil) Breite 1,43" Größe des LCD- Bedienfeldes Polysilizium TFT Aktivmatrix Anzeigeart 2.304.000 Auflösung WUXGA (1920 (B) x 1200 (H) Punkte) x 3 Automatische Bildschärfeeinstellung...
  • Seite 282 Specifications 0 bis +50 ˚C (Höhe von 0 bis 2.286 m, ohne Kondensation) Betriebstemperatur 0 bis 0 bis +45 ˚C (Höhenlage von 2.287 bis 3.048 m, Luftfeuchtigkeit von 20 bis 80 %, ohne Kondensation) -10 bis +60˚ C (ohne Kondensation) Lagertemperatur Gewicht Ca.
  • Seite 283 Specifications Mini Sub-D 15-polig (Buchse) blau Anschlüsse Computer-Anschluss (Projektor) Mini Sub-D 15-polig (Buchse) schwarz Monitor Out-Anschluss 5BNC (Buchse) BNC-Anschluss 1BNC (Buchse) 3G/HD/SD SDI- Anschluss Monitor Out SDI- 1BNC (Buchse) Anschluss RJ-45 LAN-Anschluss RJ-45, HDCP 2.2 wird unterstützt HDBaseT-Anschluss Sub-D 9-polig (Stecker) RS-232C-Anschluss USB-Buchse (Type B), USB 2.0 wird unterstützt Service-Anschluss...

  • Seite 284: Ansicht

    Ansicht 796.9 6-M8x10.5 Objektivmitte...
  • Seite 285 Ansicht Mit einem Griff 796.9 6-M8x10.5 2-M10 Einheit: mm...

  • Seite 286: Allgemeine Hinweise

    Evaluierung genau, ob das Produkt für Ihre Zwecke geeignet ist. Copyright und Marken „EPSON“ ist eine eingetragene Marke der Seiko Epson Corporation. „EXCEED YOUR VISION“ ist eine Marke oder eingetragene Marke der Seiko Epson Corporation. Mac, OS X und iOS sind Marken von Apple Inc.
  • Seite 287 Andere in dieser Dokumentation verwendeten Produktnamen werden hier ebenfalls nur zu Kennzeichnungszwecken verwendet und sind unter Umständen Marken der entsprechenden Eigentümer. Epson verzichtet auf jedwede Rechte an diesen Marken. © 2020 Seiko Epson Corporation Indication of the manufacturer and the importer in accordance with...

  • Seite 288: Liste Der Sicherheitssymbole

    Liste der Sicherheitssymbole In der folgenden Tabelle ist die Bedeutung der einzelnen am Gerät Symbolzeichen Erfüllte Nor- Bedeutung angebrachten Sicherheitssymbole aufgeführt. IEC60417 Polarität des Gleichstromanschlusses Symbolzeichen Erfüllte Nor- Bedeutung Nr. 5926 Kennzeichnung der positiven und negativen Anschlüsse (der Polarität) eines IEC60417 „EIN”...
  • Seite 289 Liste der Sicherheitssymbole Symbolzeichen Erfüllte Nor- Bedeutung Symbolzeichen Erfüllte Nor- Bedeutung IEC60417 Wechselstrom IEC60417 Bereitschaft, partielle Bereitschaft Nr. 5032 Hinweis auf dem Typenschild, dass das Nr. 5266 Zur Kennzeichnung, dass das betreffende Gerät nur für Wechselstrom geeignet ist, Teil der Ausrüstung im Kennzeichnung relevanter Anschlüsse.

  • Seite 290: Index

    Helligkeit ............. 149 Batch-Setup-Funktion ......176 E-Mail Adresse für Meldung 1/2/3 ..171 Hilfefunktion ..........185 Bedienfeld ............. 22 Epson Web Control ........241 Hintergrundanzeige ........156 Benutzerlogo ..........114 Ersetzen des Luftfilters ......232 Höhenlagen-Modus ........157 Benutzerlogoschutz ........122 Esc ..............
  • Seite 291 Index Reinigen des Projektors ......227 Reinigen von Luftfilter und Ansaugöffnung Lagertemperatur ........282 Objektivbetriebssperre ......125 ................ 227 LCD-Display ........23, 193 Objektiversatzabdeckung ......30 Reset total ........... 175 Leinwandgröße .......... 263 Objektivversatz ........22, 38 RoomView ..........253 Luftaustritt ............
  • Seite 292 Index Tastensperre Fernbedienung ....125 Teilenamen und -funktionen ..... 17 Testbild ........... 22, 36, 155 Tracking ............151 Trap IP Adresse 1/2 ........171 Über Eck ............72 Überhitzung ..........188 Unterstützte Monitordisplays ....275 USER-Taste ..........155 Verbrauchsmaterialien ......262 Vollsperre ...........

Diese Anleitung auch für:

Eb-l30000u

Inhaltsverzeichnis
