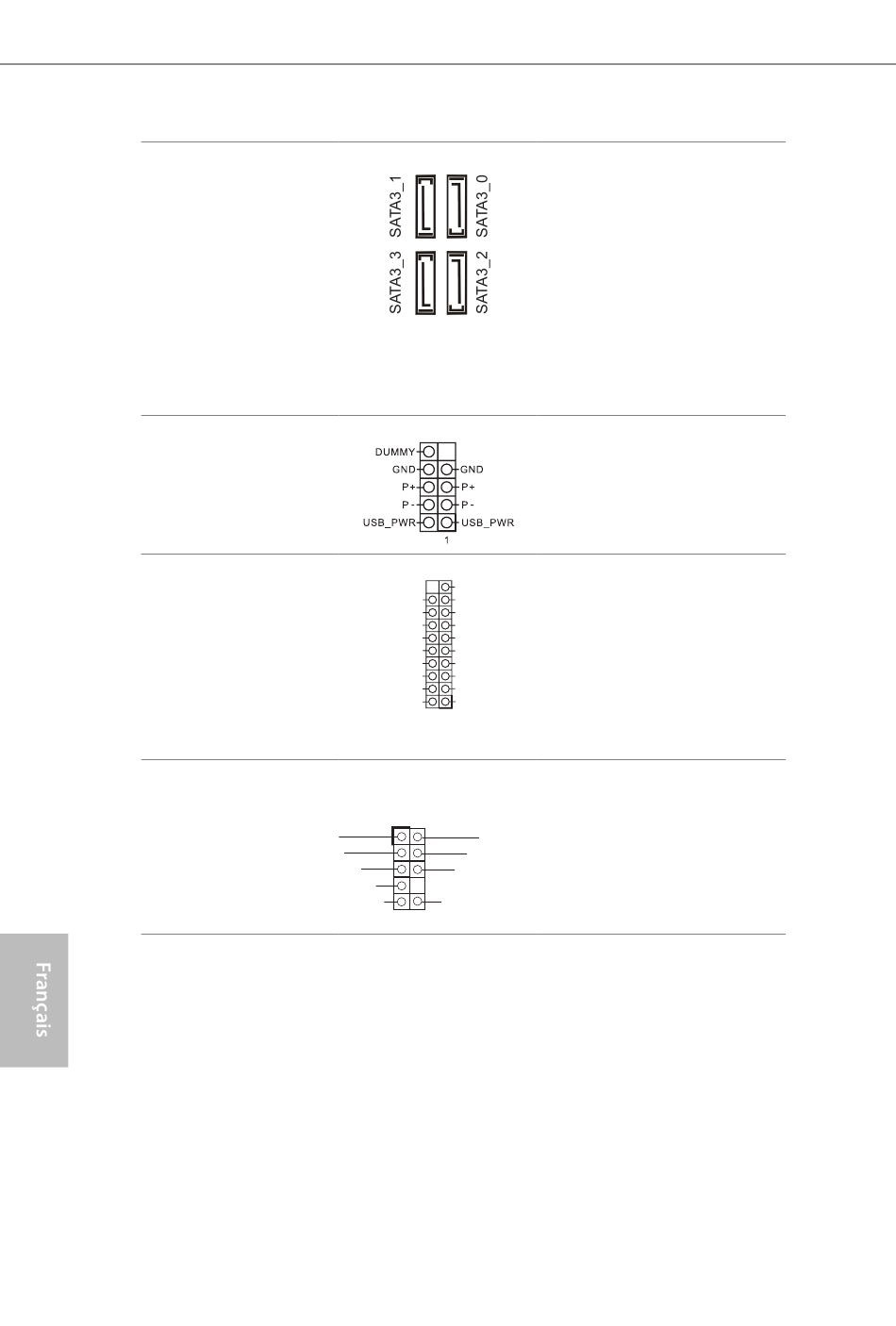

Connecteurs Serial ATA3
(SATA3_0:
voir p.1, No. 9)
(SATA3_1:
voir p.1, No. 8)
(SATA3_2:
voir p.1, No. 11)
(SATA3_3:
voir p.1, No. 10)
Embase USB 2.0
(USB_3_4 à 9 broches)
(voir p.1, No. 13)
Embase USB 3.2 Gen1
(USB3_3_4 à 19 broches)
(voir p.1, No. 7)
Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 18)
50
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
IntA_PB_D-
GND
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
1
MIC2_L
MIC2_R
OUT2_R
MIC_RET
J_SENS E
OUT2_L
OUT_RET
Ces quatre connecteurs SATA3
sont compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.
* Si M2_1 est occupé par un
périphérique M.2 type SATA,
SATA3_0 est désactivé.
Cette carte mère comprend un
connecteur USB2.0. Cette embase
USB 2.0 peut prendre en charge
deux ports.
Cette carte mère comprend un
connecteur. Cette embase USB
3.2 Gen1 peut prendre en charge
deux ports.
Cette embase sert au branchement
des appareils audio au panneau
audio frontal.
GND
PRESENCE#
