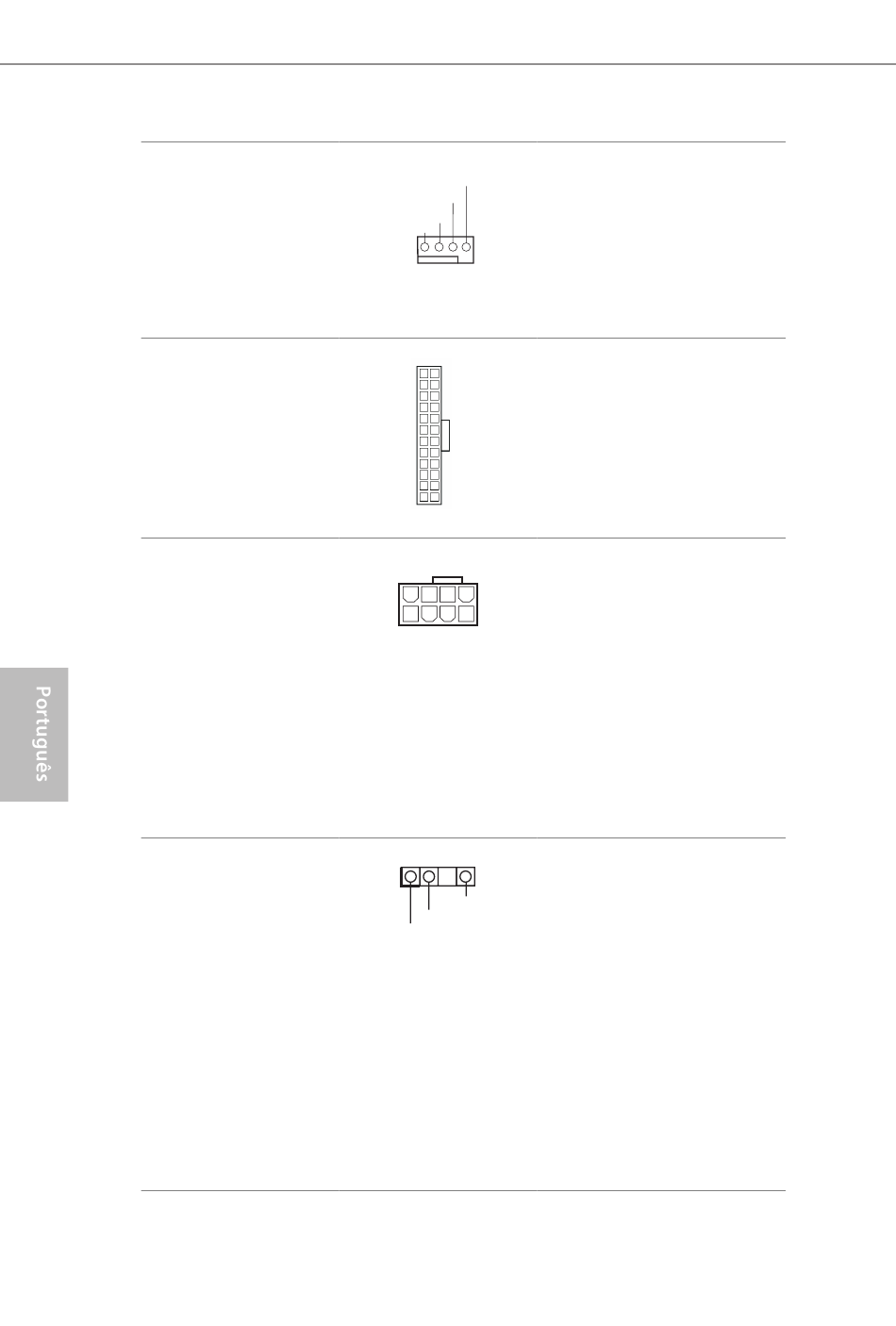

Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 2)
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 6)
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 1)
Plataforma de LED
Ajustável
(ADDR_LED1 de 3 pinos)
(ver p.1, N.º 4)
96
Esta placa mãe inclui um conector
FAN_SPEED_CONTROL
de ventilador da CPU (Ventilador
CPU_FAN_SPEED
+12V
silencioso) de 4 pinos. Se você
GND
pretende conectar um ventilador
4 3 2 1
da CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.
Esta placa-mãe inclui um conec-
12
24
tor de alimentação ATX de 24
pinos.
1
13
Esta placa-mãe inclui um conec-
8
5
tor de alimentação de 12V ATX
de 8 pinos. Para utilizar uma fonte
4
1
de alimentação ATX de 4 pinos,
introduza-a no Pino 1 e Pino 5.
*Aviso: Certifique-se que o cabo
de força conectado é para o CPU
e não para a placa gráfica. Não
ligue o cabo de força PCIe a este
conector.
Esta plataforma é usada para
1
conectar caboi de extensão
GND
DO_ADDR
Ajustável de LED que permite aos
VOUT
usuários escolher entre vários efei-
tos de iluminação de LED.
Atenção: Nunca instale o cabo de
LED Ajustável na orientação er-
rada, caso contrário o cabo pode
ser danificado.
*Consulte a página 30 para obter
mais informações sobre esta plata-
forma.
