1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必
須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC'97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC'97 音訊面
板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整
「錄音音量」。

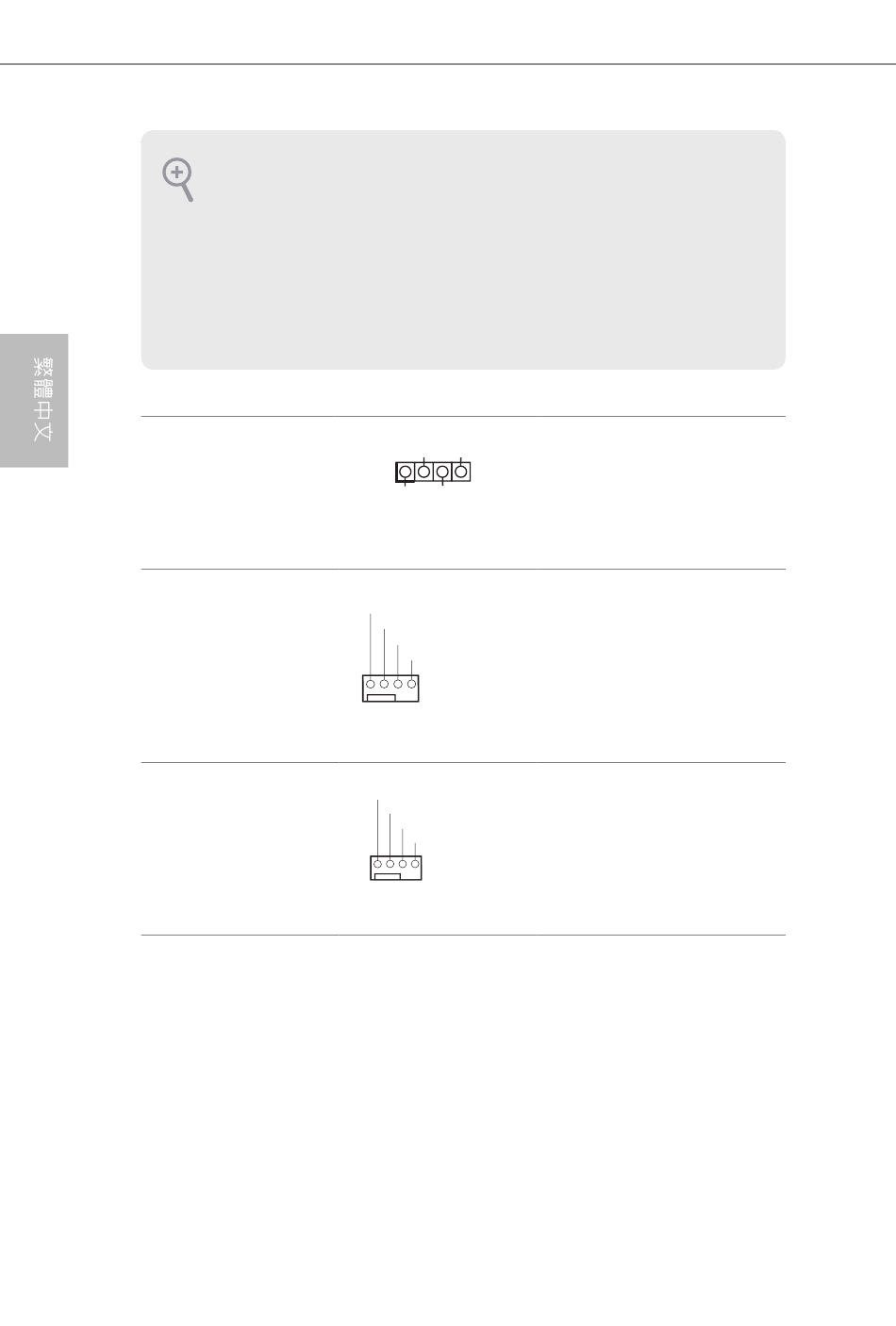

機殼喇叭排針
(4-pin SPEAKER1)
（請參閱第 1 頁， 編號
15）
機殼／水冷幫浦風扇接
頭
(4-pin CHA_FAN1/WP)
（請參閱第 1 頁， 編號 3）
機殼風扇接頭
(4-pin CHA_FAN2)
（請參閱第 1 頁， 編號
16）
150
DUMMY
SPEAKER
1
+5V
DUMMY
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
請將機殼喇叭連接至此排
針。
本主機板配備一個 4-Pin 水
冷機殼風扇接頭。 若您計畫
連接 3-Pin 機殼水冷風扇，
請接至 Pin 1-3。
請將風扇纜線連接至風扇接
頭，並比對黑線及接地針
腳。
