ISTRUZIONI DI MONTAGGIO
eclipse
Istruzioni di montaggio e di assistenza
I

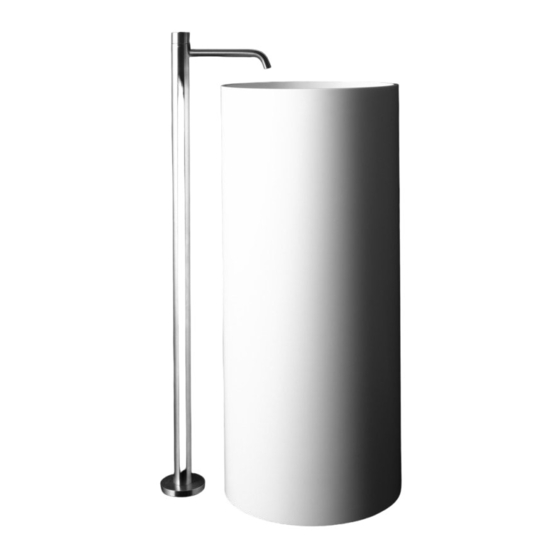

Miscelatore lavabo, a pavimento
Installation and service instructions
GB
Mixer tap for washbasin, free standing floor-mounted
Instructions de montage et d'entretien
F
Mitigeur lavabo, au sol
Montage- und Serviceanleitung
D
Bodenstandmischer für Waschbecken
-1-
MB0466/05
N°
Data: 27.01.2021
Cod: RERX03E
RERX13E
REDM10I
Werbung
Verwandte Anleitungen für Boffi eclipse RERX03E
Inhaltszusammenfassung für Boffi eclipse RERX03E
- Seite 1 MB0466/05 N° ISTRUZIONI DI MONTAGGIO Data: 27.01.2021 Cod: RERX03E RERX13E REDM10I eclipse Istruzioni di montaggio e di assistenza Miscelatore lavabo, a pavimento Installation and service instructions Mixer tap for washbasin, free standing floor-mounted Instructions de montage et d’entretien Mitigeur lavabo, au sol Montage- und Serviceanleitung Bodenstandmischer für Waschbecken...
- Seite 2 Caratteristiche di funzionamento Operating data Ideal operating pressure: ......3 bar Pressione di servizio ideale: ..... 3 bar Pressione di servizio massimo: ......5 bar Max. operating pressure: ........5 bar Ideal water temperature:........60° C Temperatura acqua calda ideale: ......60° C Max.
- Seite 3 Dimensioni d’ingombro e quote di fissaggio Schema di foratura Overall dimensions and fixing points Drilling’s diagram Dimensions d’encombrement et fixations Schème de percement Maßen und Befestigungshöhe Lochenschablone RERX03E - RERX13E 6 x Ø 5mm 6 x Ø 13/64” Ø42,5mm 60° 60°...
- Seite 5 • Attenzione: Risciacquare bene le tubazioni prima del montaggio. • Attention: Before installation flush pipes thoroughly. • Attention: Rincer à fond la tuyauterie avant le montage. • Achtung: Vor Montage die Leitungen gründ- lich durchspülen.
- Seite 6 ±90° Ø4,9 x 55mm Ø3/16” x 2” 11/64 Ø8 x 51mm Ø5/16” x 2” 1/64...
- Seite 7 Pezzi di ricambio - Fino al 01.2020 Spare parts - Valid until 01.2020 Pièces de rechange - Valable jusqu’au 01.2020 Ersatzteile - Gültig bis 01.2020 ARBY017 (RERX03E) ARBY108 (RERX13E) ARBY024 (RERX03E) ARBY110 (RERX13E) ARBY023 ARBY018 ARBY019 ARBY045 ARBY044 ARBY001 ARBY084 ARBY083 ARBY170 ARBY082...
- Seite 8 ARBY084 ARBY083 SET DI PROLUNGAMENTO 20 MM EXTENSION SET 20 MM JEU DE RALLONGE 20 MM VERLÄNGERUNGSSET 20 MM ARBY082 ARBY081 ARBQ094 ARBY080 BOFFI s.p.a. - Lentate sul Seveso (MB) - via Oberdan, 70 Tel. 0362/534.1 r.a. - Fax 0362/565077...
