INSTALLATION
Das Gerät muss mit einer Befestigungsschelle (nicht im Lieferumfang enthalten) befestigt werden, die am
mitgelieferten Befestigungsbügel montiert wird. Stellen Sie immer sicher, dass das Gerät gut befestigt ist, um
Vibrationen und Verrutschen während des Betriebs zu vermeiden. Stellen Sie immer sicher, dass die Struktur,
an die Sie das Gerät befestigen, sicher und in der Lage ist, das Zehnfache des Gewichts des Geräts zu
tragen. Beim Befestigen muss das Gerät mit einem Sicherheitskabel gesichert sein, das das Zwölffache des
Gewichts des Geräts tragen kann. Die Technik muss von einer entsprechend geschulten Fachkraft installiert
werden, und sie muss außerhalb der Reichweite Unbefugter montiert werden.

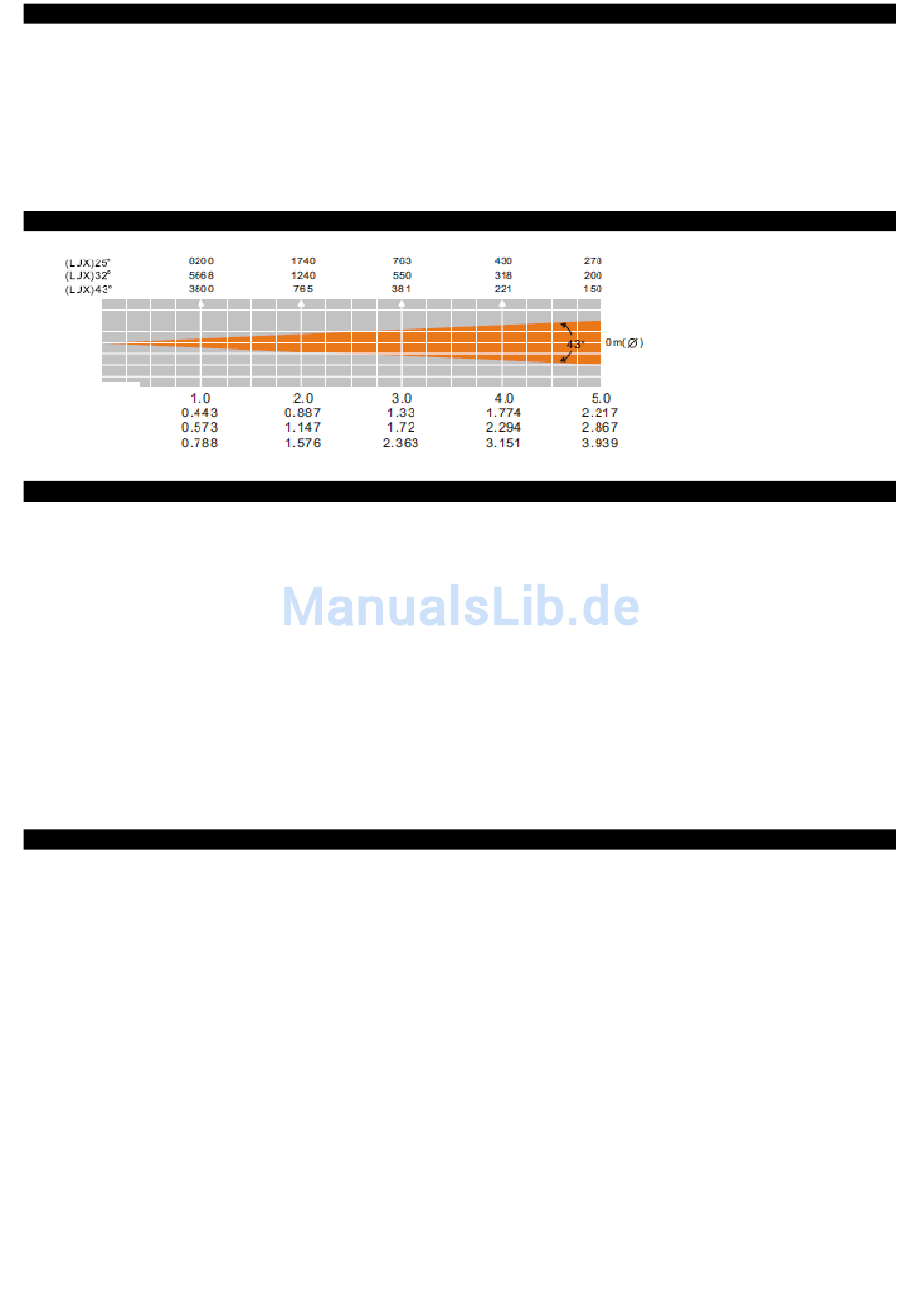

PHOTOMETRISCHES DIAGRAMM
Entfernung (m)
Durchmesser (m)25°
Durchmesser (m)32°
Durchmesser (m)43°
FERNBEDIENUNG UC IR VON ADJ
Mit der Fernbedienung UC IR (separat erhältlich)von ADJ können Sie unterschiedliche Funktionen
ansteuern. Zur Steuerung des Geräts richten Sie die Fernbedienung auf dessen Vorderseite und achten
darauf, dass Sie nicht weiter als 10 Meter davon entfernt sind.
STAND BY - Wenn Sie diese Taste drücken, verdunkelt sich das Gerät.
FULL ON - Diese Taste ist bei diesem Gerät nicht aktiviert.
FADE/GOBO - Durch Drücken dieser Taste wird die Rotation aktiviert.
"DIMMER +" und "DIMMER -" - Diese Tasten dienen zur Einstellung der Ausgabeintensität.
1-9 - Wenn Sie die FADE/GOBO-Taste drücken, können Sie mit diesen Tasten die Rotationsgeschwindigkeit
und -richtung auswählen. Mit den Tasten 1 bis 4 können Sie die Rotation im Uhrzeigersinn aus; wobei die
Taste Nr. 1 die niedrigste und 4 die höchste Geschwindigkeit ist. Mit den Tasten 6 bis 9 können Sie die
Rotation entgegen dem Uhrzeigersinn aus; wobei die Taste Nr. 6 die niedrigste und 9 die höchste
Geschwindigkeit ist. Drücken Sie die Taste Nr. 5, um die Rotation anzuhalten.
SOUND ON & OFF - Diese Tasten sind bei diesem Gerät nicht aktiviert.
SHOW 0 - Diese Taste ist bei diesem Gerät nicht aktiviert.
GOBOS AUSWECHSELN
Der Ikon IR ist mit einem auswechselbaren Gobo ausgestattet. Dieses Gobo kann jederzeit ausgewechselt
werden, wodurch sich das System individuell anpassen lässt.
So wechseln Sie die Gobos aus:
1. Lösen Sie die zwei Schrauben unten am Gerät, die das Gobo-Gehäuse fixieren.
2. Nehmen Sie den Gobo-Rahmen ab.
3. Sobald Sie den Gobo-Rahmen abgenommen haben, entfernen Sie den Haltering. Das lässt sich bequem
mit einer schmalen Flachzange bewerkstelligen.
4. Entfernen Sie die Schablone und ersetzen Sie sie durch ein neues Gobo-Muster. Legen Sie den Haltering
wieder ein, und prüfen Sie, ob der Ring auch fest am Gobo anliegt.
5. Schieben Sie das Gobo-Element wieder in seine Position, und sichern Sie das Gehäuse mit den zwei
Schrauben.
A.D.J. Supply Europe B.V. – www.americandj.eu – IKON IR Bedienungsanleitung Seite 6
