Inhaltszusammenfassung für ADJ Flat Par Tri7

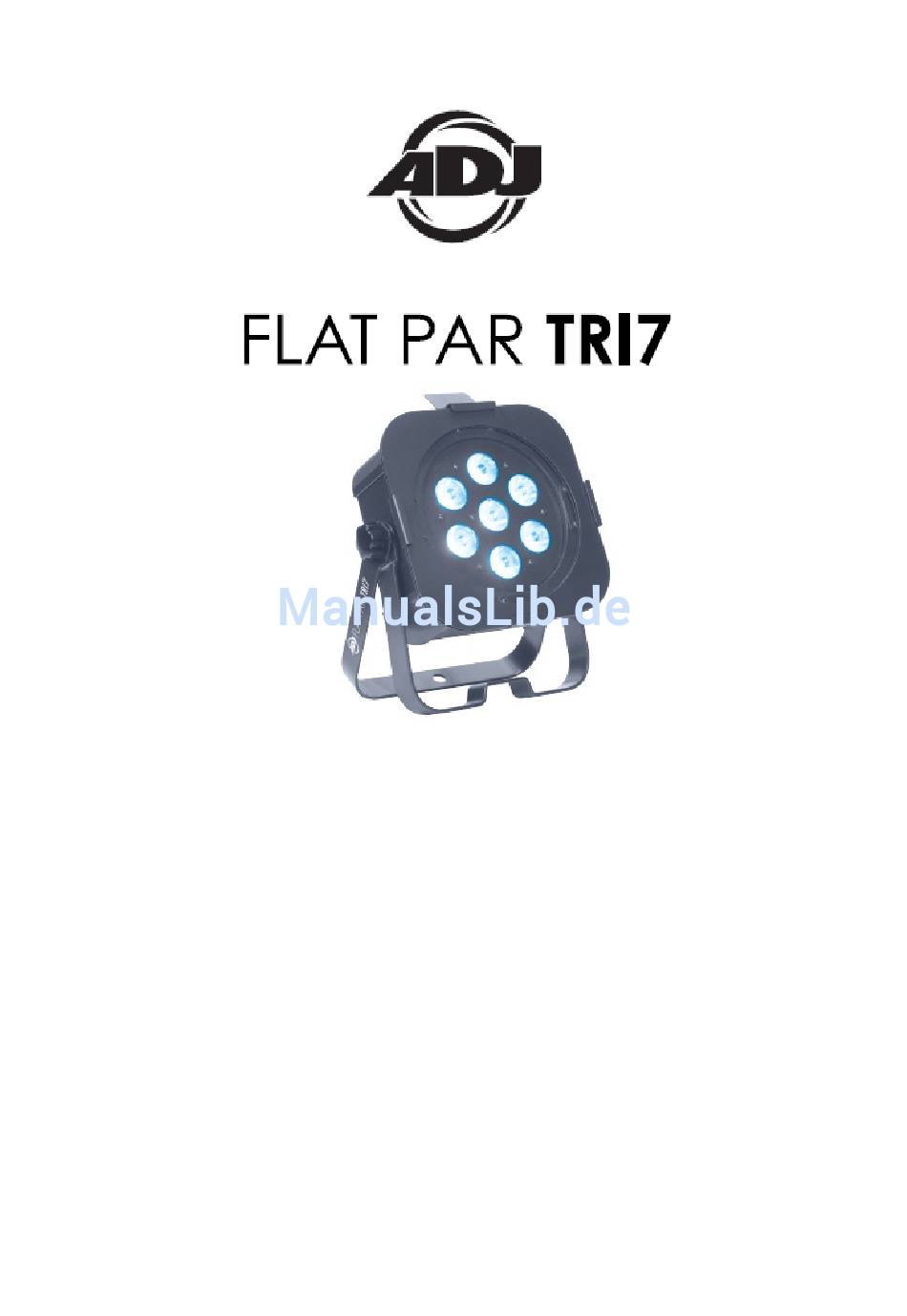

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 12/10...
-
Seite 2: Inhaltsverzeichnis
FUNKTIONEN ................................... 3 SICHERHEITSMASSNAHMEN ..............................4 INBETRIEBNAHME ................................... 4 BEDIENUNGSANWEISUNGEN ..............................6 ADJ LED RC BETRIEB ................................8 1-KANAL-MODUS - DMX-WERTE UND EIGENSCHAFTEN ...................... 10 2-KANAL-MODUS - DMX-WERTE UND EIGENSCHAFTEN ...................... 10 3-KANAL-MODUS - DMX-WERTE UND EIGENSCHAFTEN ...................... 10 4-KANAL-MODUS - DMX-WERTE UND EIGENSCHAFTEN ...................... 11 5-KANAL-MODUS - DMX-WERTE UND EIGENSCHAFTEN ...................... -
Seite 3: Einleitung
EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf des Flat Par Tri7 von American DJ® entschieden haben. Jeder Flat Par Tri7 wurde gründlich überprüft und ist in einwandfreiem Betriebszustand verschickt worden. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstehen konnten. Wenn Ihnen der Karton beschädigt erscheint, überprüfen Sie bitte Ihren Scheinwerfer genau auf alle Schäden und... -
Seite 4: Sicherheitsmassnahmen
D. Das Gerät nicht normal zu arbeiten scheint oder eine deutliche Veränderung in der Arbeitsleistung zeigt. INBETRIEBNAHME Stromzufuhr: Der Flat Par Tri7 von American DJ enthält ein elektronisches Vorschaltgerät, das automatisch die Stromspannung erkennt, sobald es angeschlossen ist. Mit dem elektronischen Vorschaltgerät müssen Sie sich keine Sorgen über die Spannung in Ihrer Steckdose machen, diese Einheit kann überall angeschlossen... - Seite 5 Adresse 1 zugeteilt bekommt, weiß die Steuerung, wohin die für die Adresse 1 bestimmten DATEN zu verschicken sind, unabhängig davon, wo sie in der DMX-Verkettung positioniert ist. Datenkabel (DMX Kabel) Anforderungen (Für den DMX-Betrieb): Der Flat Par Tri7 kann Mithilfe des DMX- 512-Steuerprotokolls gesteuert werden. Der Flat Par Tri7 verfügt über 7 DMX-Kanal-Modi, bitte lesen Sie auf Seite 9 alle Informationen über die verschiedenen Modi.
-
Seite 6: Bedienungsanweisungen
„don“ = LCD-Display ist die ganze Zeit über eingeschaltet. „doFF“ = LCD-Display schaltet sich nach 10 Sekunden ab. Betriebsarten: Sie können den Flat Par Tri7 auf fünf verschiedene Arten betreiben: • Musiksteuerungs-Modus – Das Gerät reagiert auf Musik, Programmwahl durch Chase-Programm aus den vorprogrammierten Abläufen. - Seite 7 „Master”-Gerät Folge leisten. Musiksteuerungs-Modus: In diesem Modus wird der Flat Par Tri7 auf Musik reagieren und mit einem Lauflicht-Programm aus den verschiedenen Farben wählen. 1. Verbinden Sie den Scheinwerfer mit dem Stromkreis und betätigen Sie die MODE-Taste, bis „So-X“...
-
Seite 8: Adj Led Rc Betrieb
Die ADJ LED RC Infrarot-Fernsteuerung (separat erhältlich) hat viele verschiedene Funktionen und gibt Ihnen die komplette Kontrolle über Ihren Flat Par Tri7. Um den von Ihnen gewünschten Scheinwerfer zu steuern, müssen Sie den Controller auf die Vorderseite des Scheinwerfers richten und nicht mehr als 9 Meter entfernt sein. - Seite 9 ADJ LED RC BETRIEB (Fortsetzung) SELECT PROGRAM – Mit dieser Taste wird Ihnen den Zugriff auf die vorprogrammierten Programme des Geräts ermöglicht. Betätigen Sie diese Taste und benutzen Sie dann die „+“- oder „-“-Taste, um durch die vorprogrammierten Programme zu schalten.
-
Seite 10: 1-Kanal-Modus - Dmx-Werte Und Eigenschaften
1-KANAL-MODUS - DMX-WERTE UND EIGENSCHAFTEN Kanal Wert Funktion FARBMAKROS 1 - 7 BASTARD AMBER 8 - 15 MEDIUM AMBER 16 - 23 PALE AMBER GOLD 24 - 31 GALLO GOLD 32 - 39 GOLDEN AMBER 40 - 47 LIGHT RED 48 - 55 MEDIUM RED 56 - 63... -
Seite 11: 4-Kanal-Modus - Dmx-Werte Und Eigenschaften
4-KANAL-MODUS - DMX-WERTE UND EIGENSCHAFTEN Kanal Wert Funktion 1 - 255 0% - 100% 1 - 255 GRÜN 0% - 100% 1 - 255 BLAU 0% - 100% 1 - 255 HAUPTDIMMER 0% - 100% 5-KANAL-MODUS - DMX-WERTE UND EIGENSCHAFTEN Kanal Wert Funktion... -
Seite 12: 7-Kanal-Modus - Dmx-Werte Und Eigenschaften
7-KANAL-MODUS - DMX-WERTE UND EIGENSCHAFTEN Kanal Wert Funktion 1 - 255 0% - 100% 1 - 255 GRÜN 0% - 100% 1 - 255 BLAU 0% - 100% 1 - 255 FARBMAKROS (Siehe für die Farben 1-DMX-Kanal- Modus) STROBOSKOP/PROGRAMMGESCHWI 0 – 15 NDIGKEIT 16 - 255 NICHTS... -
Seite 13: Störungsbhebungen
STÖRUNGSBHEBUNGEN Nachstehend stehen einige allgemeine Störungen, Benutzer begegnen können, Lösungskonzepten. Einheit reagiert nicht auf DMX-Signal: 1. Prüfen Sie, ob die DMX-Kabel richtig angeschlossen und geschaltet sind (Pol 3 ist „heiß“, bei einigen anderen Geräten kann es vorkommen, dass Pol 2 "heiß" ist). Prüfen Sie ebenfalls, ob alle Kabel an die richtigen Anschlüsse angeschlossen sind;... -
Seite 14: Spezifikationen
SPEZIFIKATIONEN: Modell: Flat Par Tri7 Stromversorgung: 90V ~ 240V/50~60Hz LEDs: 7 x 3 Watt 3-in-1 LEDs 21 Watts insgesamt Abstrahlwinkel: 40 Grad Betriebsposition: Jede sichere Arbeitsposition Leistungsverbrauch: Sicherung: 1 Ampere Gewicht: 7lbs. / 2,8kg Abmessungen: 10.75” (L) x 9” (W) x 4.25” (H) -
Seite 15: Rohs Und Weee
ROHS und WEEE Sehr geehrter Kunde, ROHS - Ein wichtiger Beitrag zur Erhaltung der Umwelt die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. - Seite 16 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par Tri 7 Bedienungsanleitung Seite 16...
