VERSION DE FIXATION À 3 BOULONS
POUR GARANTIR UNE INSTALLATION ÉTANCHE, LE GYROPHARE DOIT ÊTRE INSTALLÉ AVEC LE
JOINT D'ÉTANCHÉITÉ FOURNI ET MONTÉ SUR UN PANNEAU OU UNE SURFACE PLANE FAISANT PARTIE
D'UN BOÎTIER RÉSISTANT AUX INTEMPÉRIES.
Percez le panneau ou la surface pour accepter les fils et les 3 vis M6 (voir figure 1).
Connectez les 2 fils à une source d'alimentation appropriée en vous assurant que le fil ROUGE est bien connecté à la
borne POSITIVE de l'alimentation via un fusible de 3 A approprié.
Placez les rondelles en fibre sous les têtes de vis pour éviter toute infiltration d'eau et fixez-les à l'aide des rondelles
et écrous résistants aux vibrations. Le passe-fil en caoutchouc fourni peut être utilisé pour protéger les fils lorsque le
gyrophare est monté sur panneau. Le passe-fil est conçu pour un trou de 6 mm de diamètre avec une épaisseur de
panneau de 1,5 à 2 mm.
VERSION DE FIXATION À UN BOULON
POUR GARANTIR UNE INSTALLATION ÉTANCHE, LE GYROPHARE DOIT ÊTRE INSTALLÉ AVEC LE JOINT
FOURNI ET MONTÉ SUR UN PANNEAU OU UNE SURFACE PLANE.
Percez le panneau ou la surface pour accepter le boulon fileté M12.
Montez le gyrophare dans la position requise, en passant d'abord les fils et le boulon à travers le trou pré-percé. Fixez
à l'aide du demi-écrou M12 et de la rondelle fournis.
Connectez les 2 fils à une source d'alimentation appropriée en vous assurant que le fil ROUGE est bien connecté à la
borne POSITIVE de l'alimentation via un fusible de 3 A approprié.
VERSION À BASE MAGNÉTIQUE
LE GYROPHARE DOIT ÊTRE MONTÉ SUR UNE PARTIE PLATE D'UN TOIT OU D'UN PANNEAU EN ACIER.
Vérifiez que la tension de la batterie du véhicule est compatible avec le gyrophare à monter. La connexion au gyro-
phare doit être équipée d'un fusible 3 A approprié.
Essuyez le toit du véhicule où le gyrophare doit être placé pour éliminer les débris ou la graisse et assurez-vous que
le joint en mousse est propre, sec et en bon état. Placez le gyrophare dans la position requise et branchez-le à l'ali-
mentation batterie du véhicule à l'aide de la prise allume-cigare.
Remarque : conformément à la Loi de 1987 sur la protection des consommateurs, qui couvre la responsabilité civile
du produit, et en raison de la nature et de l'utilisation des gyrophares magnétiques, ECCO est tenu de formuler la
recommandation de vitesse maximale suivante pour les véhicules équipés de gyrophares magnétiques :
NOUS RECOMMANDONS L'INSTALLATION D'UN GYROPHARE MAGNÉTIQUE ECCO SI LE VÉHICULE SUR
LEQUEL IL EST MONTÉ NE DÉPASSE PAS UNE VITESSE DE 112 KM/H POUR DES VITESSES COMPRISES
ENTRE 64 ET 112 KM/H., NOUS RECOMMANDONS L'UTILISATION D'UN DISPOSITIF DE RETENUE APPRO-
PRIÉ.

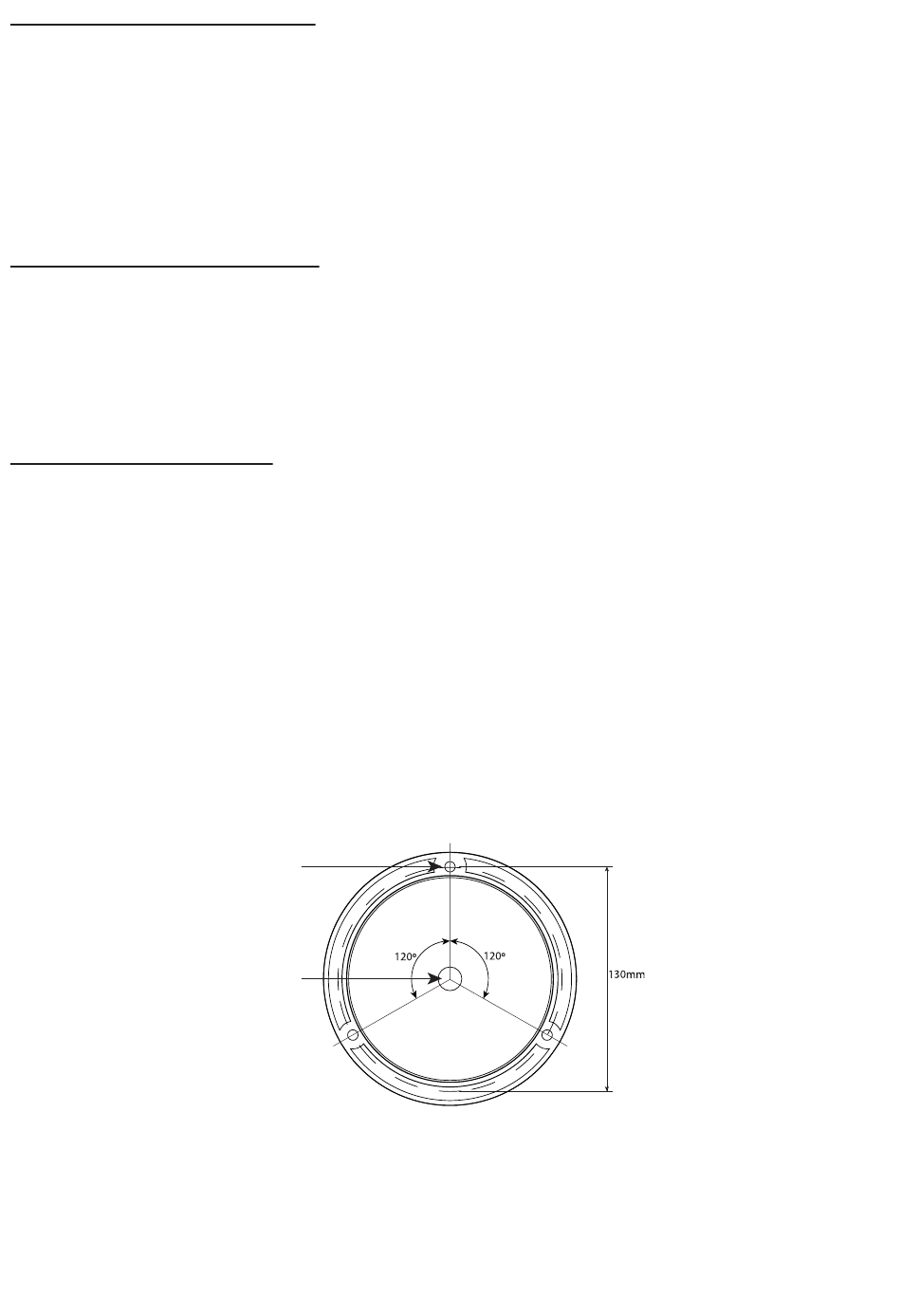

Fig.1.
Trous de fixation Ø 7 mm
Trou pour presse-étoupe
Ø 6 mm
