VERSIÓN DE FIJACIÓN CON 3 PERNOS
PARA GARANTIZAR UNA INSTALACIÓN RESISTENTE A LA INTEMPERIE SE DEBE INSTALAR LA BALIZA
CON LA JUNTA SUMINISTRADA Y MONTADA EN PANEL U OTRA SUPERFICIE PLANA QUE FORME PARTE DE
UNA CARCASA RESISTENTE A LA INTEMPERIE.
Perfore el panel o la superficie para que acepte los cables y los 3 tornillos M6 (consulte la figura 1).
Conecte los 2 cables a una fuente de alimentación adecuada asegurándose de que el cable ROJO esté conectado al
terminal POSITIVO de la alimentación a través de un fusible de 3 A adecuado.
Coloque las arandelas de fibra debajo de las cabezas de los tornillos para evitar la entrada de agua y fije con las
tuercas y arandelas a prueba de vibración. El pasacables de goma suministrado puede utilizarse para proteger los
cables cuando la baliza está montada en panel. El pasacables está diseñado para encajar en un orificio de 6 mm de
diámetro con un grosor de panel de 1,5-2 mm.
VERSIÓN DE FIJACIÓN CON UN SOLO PERNO
PARA GARANTIZAR UNA INSTALACIÓN RESISTENTE A LA INTEMPERIE SE DEBE INSTALAR LA BALIZA
CON LA JUNTA SUMINISTRADA Y MONTADA EN PANEL U OTRA SUPERFICIE PLANA.
Perfore el panel o la superficie para que acepte el perno roscado M12.
Coloque la baliza en la posición deseada, pasando primero los cables y el perno a través del orificio preperforado.
Fíjela con la media tuerca M12 y la arandela suministradas.
Conecte los 2 cables a una fuente de alimentación adecuada asegurándose de que el cable ROJO esté conectado al
terminal POSITIVO de la alimentación a través de un fusible de 3 A adecuado.
VERSIÓN CON BASE MAGNÉTICA
LA BALIZA DEBE INSTALARSE EN UNA PARTE PLANA DE UN PANEL O TECHO DE ACERO.
Compruebe que la tensión de la batería del vehículo sea compatible con la baliza que se va a montar. La conexión a
la baliza debe estar equipada con un fusible de 3 A adecuado.
Limpie el techo del vehículo donde se va a colocar la baliza para eliminar cualquier resto o grasa y asegúrese de que
la junta de espuma esté limpia, seca y en buen estado. Coloque la baliza en la posición deseada y conéctela a la
alimentación de la batería del vehículo mediante el conector para mechero.
Nota: En reconocimiento de la Ley de protección del consumidor de 1987, que cubre la responsabilidad por el pro-
ducto, y debido a la naturaleza y el uso de balizas magnéticas, ECCO tiene la obligación de hacer la siguiente reco-
mendación de velocidad máxima para vehículos equipados con balizas magnéticas:
SOLO PODEMOS RECOMENDAR LA INSTALACIÓN DE UNA BALIZA MAGNÉTICA ECCO SI EL VEHÍCULO
EN EL QUE ESTÁ INSTALADA NO SUPERA UNA VELOCIDAD DE 112 KM/H (70 MPH) PARA VELOCIDADES
ENTRE 64 Y 112 KM/H (40 Y 70 MPH), RECOMENDAMOS EL USO DE UN DISPOSITIVO DE RETENCIÓN ADE-
CUADO.

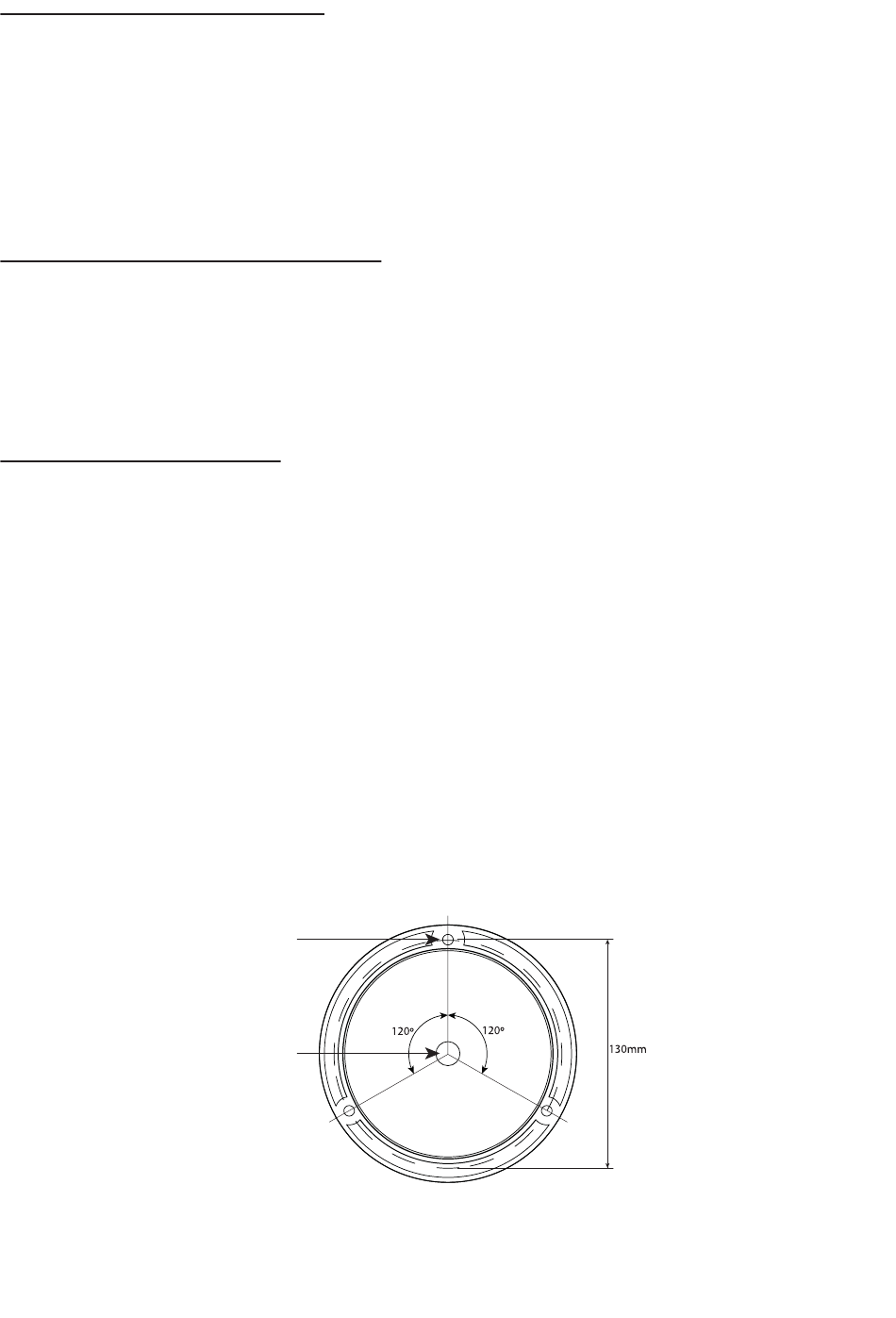

Fig.1.
Orificios de fijación de
7 mm de diám.
Orificio para pasacables
de 6 mm de diám.
