Verwandte Anleitungen für Medion AKOYA P53292
Inhaltszusammenfassung für Medion AKOYA P53292

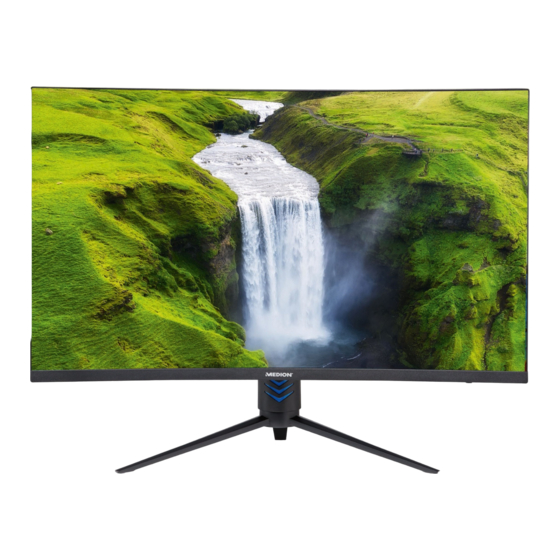

- Seite 1 Bedienungsanleitung 80 cm (31,5“) FHD Curved Monitor MEDION AKOYA ® ® P53292 (MD 22092)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu dieser Bedienungsanleitung ..............5 1.1. Zeichenerklärung ....................5 Bestimmungsgemäßer Gebrauch .............. 6 Konformitätsinformation ................7 3.1. Informationen zu Markenzeichen ..............7 Sicherheitshinweise ..................8 4.1. Betriebssicherheit ....................8 4.2. Aufstellungsort ..................... 9 4.3. Reparatur ........................10 4.4. Umgebungswerte ....................10 4.5. -
Seite 3: Zu Dieser Bedienungsanleitung
1. Zu dieser Bedienungsanleitung Lesen Sie unbedingt diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zu- verlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Hal- ten Sie diese Bedienungsanleitung stets griffbereit in der Nähe Ihres Ge- rätes. -
Seite 4: Bestimmungsgemäßer Gebrauch
2. Bestimmungsgemäßer Gebrauch Der TFT Monitor dient ausschließlich der Wiedergabe von Video- und Audiosignalen externer Geräte wie z. B. Computern, de- ren Anschlüsse und Bildauflösungen mit den hier angegebenen technischen Daten des TFT Monitors übereinstimmen. Jede an- dere Verwendung ist nicht bestimmungsgemäß. •... -
Seite 5: Konformitätsinformation
3. Konformitätsinformation Hiermit erklärt die Medion AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen be- findet: • EMV-Richtlinie 2014/30/EU • Niederspannungsrichtlinie 2014/35/EU • Öko-Design Richtlinie 2009/125/EG (und Öko-Design Verordnung 2019/1782) Allerdings ist dieses Gerät mit keiner vollständigen Funktion zur Minimierung des Verbrauchs gemäß... -
Seite 6: Sicherheitshinweise
4. Sicherheitshinweise 4.1. Betriebssicherheit • Dieses Gerät kann von Kindern ab 8 Jahren und darüber so- wie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. -
Seite 7: Aufstellungsort
4.2. Aufstellungsort • Halten Sie Ihren Monitor und alle angeschlosse nen Geräte von Feuchtigkeit fern und ver meiden Sie Staub, Hitze, direk- te Sonneneinstrahlung und offene Brandquellen (Kerzen oder ähnliches). Das Nichtbeachten dieser Hinweise kann zu Stö- rungen oder zur Beschädigung des Monitors führen. •... -
Seite 8: Reparatur
4.3. Reparatur • Wenden Sie sich an den Kundendienst, wenn: – das Netzkabel angeschmort oder beschädigt ist, – Flüssigkeit in den Monitor eingedrungen ist, – der Monitor nicht ordnungsgemäß funktioniert, – der Monitor heruntergefallen oder das Gehäuse beschä- digt ist. •... -
Seite 9: Stromversorgung
4.5. Stromversorgung GEFAHR! Stromschlaggefahr! Auch bei ausgeschaltetem Gerät sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrem Monitor zu unter- brechen oder das Gerät gänzlich von Spannung frei- zuschalten, ziehen Sie den Netzstecker aus der Steck- dose. •... -
Seite 10: Netzadapter
4.6. Netzadapter • Verwenden Sie nur den mitgelieferten Netzadapter. • Wenn das Gehäuse des Netzadapters oder das Anschlusska- bel beschädigt ist, muss der Netzadapter entsorgt werden und durch einen neuen Netzadapter des gleichen Typs ersetzt wer- den. • Der Netzadapter darf nur in trockenen Innenräumen verwen- det werden. -
Seite 11: Geräteübersicht
6. Geräteübersicht 6.1. Vorderseite Monitorfuß Display Multifunktionstaste − Taste drücken: Monitor einschalten / in den Standby-Modus schalten − nach links bewegen: in das vorige Menü zurückkehren/Menü schließen; − nach rechts bewegen: Menü/Untermenü öffnen; Option auswählen; Aus- wahl bestätigen − nach hinten bewegen: Im Menü nach oben navigieren; eingestellten Wert erhöhen/Option auswählen;... -
Seite 12: Rückseite
6.2. Rückseite DC IN HDMI 1 HDMI D C I N – Anschluss für Stromversorgung H D M I 1 – HDMI-Anschluss H D M I 2 – HDMI-Anschluss D P – DisplayPort-Anschluss – Kopfhöreranschluss (3,5 mm Stereoklinke) Ausklappbarer Haken zum Aufhängen eines Headsets Montagebereich für Wandhalterung Öffnung für Kensington®... -
Seite 13: Inbetriebnahme
7. Inbetriebnahme 7.1. Vor dem Anschluss des Monitors Es kann vorkommen, dass Ihr bisheriger Monitor eine physikalische Auflösung un- terstützt, die von Ihrem neuen Monitor nicht unterstützt wird. Dann erscheint nach dem Anschluss Ihres neuen Monitors zunächst kein korrektes Bild. ... -
Seite 14: Aufstellen
7.3. Aufstellen Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dun- kel-Kontraste, um Ihre Augen zu schonen. Der Monitor lässt sich in verschie- dene Positionen bringen, um den besten Blickwinkel zu erzielen: • Neigen von -5° bis 20°, • Drehen um 30° jeweils nach links und rechts, •... - Seite 15 50 - 60 cm 40 - 45° 90° • Allgemein – Verändern Sie häufig (ca. alle 20-30 Minuten) Ihre Haltung und le- gen Sie häufig Pausen ein, um Ermüdungen zu vermeiden. • Rücken – Beim Sitzen am Arbeitsplatz muss der Rücken durch die aufrechte oder leicht nach hinten geneigte Rückenlehne des Arbeitsstuhls abgestützt wer- den.
-
Seite 16: Wandmontage
7.4. Wandmontage Sie können das Gerät mithilfe einer Wandhalterung an der Wand montieren. DC IN HDMI 1 HDMI Um die Montage des Gerätes an der Wand zu ermöglichen, nehmen Sie zunächst den Fuß des Gerätes ab. Entfernen Sie dazu die Schrauben des Fußes an den abgebildeten Stellen (A) mithilfe eines Kreuzschlitzschraubendrehers. -
Seite 17: Anschließen
7.5. Anschließen DC IN HDMI 1 HDMI 2 Schließen Sie die Verbindungskabel nur bei ausgeschaltetem Monitor und Computer an, um Beschädigungen und Fehlfunktionen zu vermei- den. 7.5.1. Signalkabel anschließen Stecken Sie das Signalkabel in einen der Anschlüsse am Monitor: –... -
Seite 18: Kopfhörer Anschließen
7.5.2. Kopfhörer anschließen Stecken Sie das Kabel mit dem 3,5 mm Stereo-Klinkenstecker in den Anschluss WARNUNG! Gefahr von Hörschäden! Wenn ein Gerät längere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrieben wird, kann das Schä- den am Hörvermögen des Zuhörers verursachen ... -
Seite 19: Monitorauflösung Einstellen
7.7. Monitoraufl ösung einstellen Der Monitor unterstützt die physikalischen Auflösungen, die in der Tabelle aufge- führt sind. Das Bildformat des Monitores ist 16:9. Ein verzerrungsfreies Bild erhalten Sie, wenn Sie die Auflösung 1920 x 1080 Bildpunkte wählen. Hier handelt es sich um ein natives 16:9-Bildformat. -
Seite 20: Menü
8. Menü Über das Monitormenü können Sie verschiedene Einstellungen vornehmen. Die Be- dienung erfolgt über die Multifunktionstaste. Bewegen Sie die Taste nach rechts, um das Menü zu öffnen. Wählen Sie die Menüs an, indem Sie die Taste nach vorne/nach hinten bewegen. ... - Seite 21 Auswahl eines voreingestellten Farbpro- MODUS fils. SIGNAL QUELLE Auswahl der Bildquelle. FORMAT Auswahl des Bildformates. Dynamischen Kontrast ein- oder aus- schalten. Reduziert den Blauwert des Lichts und BLAUFILTER stellt es angenehmer und wärmer dar. Overdrive ein- oder ausschalten. Bei eingeschalteter Funktion wird die Reak- tionszeit herabgesetzt.
-
Seite 22: Stromspareinrichtungen
9. Stromspareinrichtungen Dieser Monitor schaltet in verschiedene Stromsparzustände, die vom jeweiligen Rechner / Betriebssystem vorgegeben werden. Dies entspricht den aktuellen Anfor- derungen zur Reduzierung des Energieverbrauchs. Der Monitor unterstützt die folgenden Arten von Stromsparmodi: Leistung Farbe der Bereitschaft Status (Nennwert) Betriebsanzeige (ca.) <... -
Seite 23: Fehlerhafte Farbdarstellung; Bild Ist Zu Hell/Zu Dunkel
10.2. Fehlerhafte Farbdarstellung; Bild ist zu hell/zu dunkel • Überprüfen Sie die Farbeinstellungen im Menü des Monitores oder im Betriebs- system des Rechners. 11. Reinigung • Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel. • Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel . •... -
Seite 24: Pixelfehler Bei Tft-Monitoren
11.1. Pixelfehler bei TFT-Monitoren Trotz modernster Fertigung kann es auf 5 Pixel Grund der hochkomplexen Technik in selte- nen Fällen zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen. Zeilen Bei Aktiv Matrix TFTs mit einer Auflösung von 1920 x 1080 Pixel, welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammensetzen, Pixel kommen insgesamt ca. -
Seite 25: Entsorgung
12. Entsorgung VERPACKUNG Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpa- ckung. Verpackungen sind aus Materialien hergestellt, die umweltscho- nend entsorgt und einem fachgerechten Recycling zugeführt werden können. GERÄT Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dür- fen nicht im normalen Hausmüll entsorgt werden. -
Seite 26: Technische Daten
Nennspannung 100-240 V ~ 50/60 Hz 1,8 A Standby: < 0,5 W Leistungsaufnahme Betrieb: < 60 W (max.) Netzadapter FSP Technology Inc. Importeur: MEDION AG Hersteller Am Zehnthof 77 45307 Essen Deutschland HR-Nummer: HRB 13274 Modellbezeichnung FSP060-DHAB3 Eingangsspannung / Strom / Eingangswechselstromfre- 100-240 V ~ 50/60 Hz 1,8 A max. - Seite 27 Lastbedingung 5 10 % ± 1 % Lastbedingung 6 0 % (Nulllast) Bild Bildgröße 80 cm (31,5”), TFT mit LED-Backlight Seitenverhältnis 16:9 Auflösung 1.920 x 1.080 Pixel Helligkeit 350 cd/m² (typ.) Kontrast 3.000:1 (typ.) 14 ms (grey to grey, typ.) Reaktionszeit 1 ms (MPRT, grey to grey, typ.) Anschlüsse...
-
Seite 28: Produktdatenblatt
13.1. Produktdatenblatt Gemäß Verordnung 1062/2010 P53292 Modell (MD 22092) 3002 9509 Energieeffizienzklasse Sichtbare Bildgröße (diagonal, ca.) (cm/Zoll) 80 / 31,5 Durchschnittlicher Stromverbrauch im eingeschalteten Zustand (Watt) Jährlicher Energieverbrauch (kWh/Jahr) Standby-Stromverbrauch (Watt) 0,19 Stromverbrauch im ausgeschalteten Zustand (Watt) Display-Auflösung (px) 1920 x 1080 Wandhalterung nicht im Lieferumfang enthalten. -
Seite 29: Serviceinformationen
Ihre Erfahrungen austauschen und Ihr Wissen weiter- geben. Sie finden unsere Service Community unter http://community.medion.com. • Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen. • Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung. -
Seite 30: Impressum
Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma: MEDION AG Am Zehnthof 77 45307 Essen Deutschland Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kon-...
