Inhaltsverzeichnis Informationen zu dieser Bedienungsanleitung ........3 1.1. Zeichenerklärung ....................3 1.2. Bestimmungsgemäßer Gebrauch ..............4 Konformitätsinformation ................5 Informationen zu Markenzeichen .............. 6 Sicherheitshinweise ..................6 4.1. Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedienen ....................6 4.2.
1. Informationen zu dieser Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedie- nungsanleitung.
Weiterführende Informationen für den Gebrauch des Gerätes! Hinweise in der Bedienungsanleitung beachten! Aufzählungspunkt / Information über Ereignisse während der • Bedienung Auszuführende Handlungsanweisung Mit diesem Symbol markierte Produkte erfüllen die Anforderun- gen der EU-Richtlinien. Benutzung in Innenräumen Geräte mit diesem Symbol sind nur für die Verwendung in In- nenräumen geeignet.
Sachschäden führen. • Nutzen Sie das Gerät nicht unter extremen Umgebungsbe- dingungen. 2. Konformitätsinformation Hiermit erklärt die MEDION AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen be- findet: • RE-Richtlinie 2014/53/EU •...
Das HDMI Logo sowie High-Definition Multimedia Interface sind eingetragene Wa- renzeichen der HDMI Licensing LLC. Die Bluetooth® Wortmarke und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von Lenovo/MEDION unter Lizenz verwendet. Dolby ist ein eingetragenes Warenzeichen der Dolby Laboratories.
Seite 8
GEFAHR! Erstickungsgefahr! Verpackungsmaterial ist kein Spielzeug! Verpackungsfolien können verschluckt oder unsachge- mäß benutzt werden, daher besteht Erstickungsgefahr! Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern. WARNUNG! Hörschädigung! Zu große Lautstärke bei der Verwendung von Ohr- hörern oder Kopfhörern sowie die Veränderung der Grundeinstellungen des Equalizers, der Treiber, der Software oder des Betriebssystems erzeugt übermäßi-...
4.2. Betriebssicherheit Lesen Sie dieses Kapitel aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Eindringende Flüssigkeit kann die elektrische Sicherheit be- einträchtigen. Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gefäße –...
Seite 10
Schalten Sie das Notebook sofort aus bzw. erst gar nicht ein, ziehen Sie den Netzstecker und wenden Sie sich an den Kun- dendienst, wenn: • ungewöhnliche Geräusche aus dem Netzteil oder des Note- books zu hören sind, Sie Rauchentwicklung am Notebook oder Netzteil feststellen.
4.3. Niemals selbst reparieren WARNUNG! Stromschlaggefahr! Bei unsachgemäßer Reparatur besteht die Gefahr eines elektrischen Schlags! Öffnen Sie niemals das Gehäuse des Notebooks oder des Netzadapters! Wenden Sie sich im Störungsfall an das Service Cen- ter oder eine andere geeignete Fachwerkstatt. 4.4.
die Wärmeableitung an der Unterseite zu unangenehmen Er- wärmungen führen kann. • Dieses Gerät ist nicht für den Einsatz an Bildschirmarbeitsplät- zen im Sinne der Bildschirmarbeitsplatzverordnung §2 geeignet. 4.5. Umgebungsbedingungen • Das Notebook kann bei einer Umgebungstemperatur von 5 °C bis 30 °C und bei einer relativen Luftfeuchtigkeit von 20 % - 80 % (nicht kondensierend) betrieben werden.
4.6. Stromversorgung WARNUNG! Stromschlaggefahr! Im Inneren des Netzadapters befinden sich stromfüh- rende Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes! Öffnen Sie nicht das Gehäuse des Netzadapters. Decken Sie den Netzadapter nicht ab. ...
HINWEIS! Beschädigungsgefahr! Nicht geeignete Netzadapter können zu Beschädigun- gen am Gerät führen. Verwenden Sie zum Aufladen des Gerätes aus- schließlich den mitgelieferten Netzadapter. 4.7. Hinweise zum Akku Um die Lebensdauer und Leistungsfähigkeit Ihres Akkus zu ver- längern sowie einen sicheren Betrieb zu gewährleisten, beach- ten Sie nachstehende Hinweise: •...
• Wahren Sie mindestens einen Meter Abstand von hochfre- quenten und magnetischen Störquellen (TV-Gerät, Lautspre- cherboxen, Mobiltelefon, DECT-Telefone usw.), um Funktions- störungen und Datenverlust zu vermeiden. • Beachten Sie, dass in Verbindung mit diesem Notebook nur abgeschirmte Kabel kürzer als 3 Meter für die externen Schnittstellen eingesetzt werden dürfen.
pads mit einem weichen, trockenen und fusselfreien Tuch. 4.10. Hinweise zum Display Das Display ist der empfindlichste Bestandteil des Notebooks, da es aus dünnem Glas besteht. Das Display könnte beschädigt werden, wenn es stark bean- sprucht wird. • Lassen Sie keine Gegenstände auf das Display fallen. •...
HINWEIS! Beschädigungsgefahr! Das Touchdisplay ist ein hochsensibles Eingabegerät und reagiert bereits auf leichte Berührungen und mini- malen Druck. Bedienen Sie das Touchdisplay niemals mit viel Kraft oder Gewalt, hierdurch können Sie das Display be- schädigen oder zerstören. 4.11. Datensicherung Machen Sie vor jeder Aktualisierung Ihrer Daten Sicherungskopien auf externe Speichermedien.
Seite 18
Machen Sie regelmäßig Pausen bei der Arbeit an Ihrem Notebook, um Verspannungen und Ermüdungen vorzubeugen. Langes Sitzen ohne Veränderung der Haltung kann unbequem sein. Um die Risiken physischer Beschwerden oder Schäden zu minimieren, ist die richtige Haltung sehr wichtig. 50 - 60 cm 40 - 45°...
14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Wenden Sie sich auch bei Beschädigungen an unseren Service. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten: • Notebook MEDION® AKOYA® E3222 inkl. Akku • Netzadapter •...
Seite 22
Display Mikrofone Webcam Tastatur Touchpad Betriebs- und Statusanzeigen LED des Netzadapteranschlusses Bei einem Ladestand von 0 - 94% leuchtet die LED rot. Bei einem Ladestand ab 95% leuchtet die LED grün. Netzadapteranschluss USB 3.1 Anschluss (Typ A) Mini HDMI-Anschluss USB 3.1-Anschluss (Typ C) mit DisplayPort-Funktion (nur mit entsprechendem Adapter, nicht im Lieferumfang enthalten) Ein-/Ausschalter Audio-Kombi-Anschluss (Audio-out &...
7.1. Standmodus Um das Notebook im Standmodus zu nutzen, klappen Sie es auf und drehen Sie es um, so dass es auf der Tastatur steht. Stellen Sie das Display auf. In diesem Modus ist die Tastatur ohne Funktion. 7.2. Tablet-Modus ...
7.3.1. Präsentationsmodus einschalten Klappen Sie das Display vorsichtig nach hinten, bis Sie einen für Sie angenehmen Blickwinkel erreicht haben. Die Bildschirmanzeige wird dabei automatisch gedreht. HINWEIS! Beschädigungsgefahr! Die Anwendung von zu großer Kraft beim Umklappen des Displays kann zu Beschädigungen am Display oder an den Scharnieren führen.
8. Betriebs- und Statusanzeigen Das System zeigt über LEDs Stromversorgungs- und Betriebszustände an. Die Be- triebsanzeigen leuchten jeweils bei der entsprechenden Aktivität des Notebooks auf: Betriebsanzeige Diese Anzeige leuchtet auf, wenn das Gerät eingeschaltet ist. Capital Lock – Großschrift Die Großschrift [Caps Lock] wurde mit der Feststelltaste aktiviert, wenn diese LED leuchtet.
Stellen Sie bei der ersten Inbetriebnahme Ihres Notebooks sicher, dass das Netzteil angeschlossen ist. Schalten Sie das Notebook ein, indem Sie den Ein-/Ausschalter betätigen. Das Notebook startet und durchläuft nun verschiedene Installationsphasen. Im Installationsprozess müssen Sie den Nutzungsbedingungen zustimmen, um das Betriebssystem nutzen zu können.
Der Microsoft Store bietet Ihnen die Möglichkeit z.B. neue Apps käuflich zu erwer- ben oder bereits vorinstallierte Apps zu aktualisieren. Sollten Sie sich mit einem lokalen Konto anmelden, so können Sie die Anmeldung mit einem Microsoft-Konto jederzeit nachholen. Lizenzvertrag Lesen Sie den Lizenzvertrag aufmerksam durch. Sie erhalten wichtige rechtliche Hinweise zur Nutzung Ihres Softwareproduktes.
12. Genereller Umgang mit Akkus Beim Umgang mit Akkus ist es wichtig, auf eine richtige Nutzung und Ladung zu achten, damit die Kapazität des Akkus voll ausgenutzt und seine Lebensdauer so lang wie möglich erhalten bleibt. Die optimale Ladetemperatur liegt bei ca. 20° C. Beachten Sie auch unbedingt die Sicherheitshinweise.
12.1.3. Entladen des Akkus Betreiben Sie das Notebook über den Akku, bis es sich aufgrund der niedrigen Akkuladung von allein ausschaltet. HINWEIS! Datenverlust! Durch plötzlichen Stromausfall kann es zu Datenverlust kommen. Denken Sie daran, Ihre geöffneten Dateien rechtzeitig zu sichern, um eventuellen Datenverlust zu vermeiden. 12.1.4.
Dank der Energieverwaltungsfunktion kann das Gerät, wenn es für eine gewisse Zeit nicht benutzt wurde, in den Energiespar- bzw. Ruhemodus wechseln. Damit dieses Energiesparpotenzial genutzt werden kann, wurde die Energieverwal- tungsfunktion so voreingestellt, dass sich das System bei Betrieb mit einem Netzad- apter wie folgt verhält: •...
14.2. Touchdisplay Ihr Gerät wird mit einem berührungsempfindlichen Bildschirm ausgeliefert. Um eine optimale Benutzung zu gewährleisten, sollten Sie folgende Hinweise unbe- dingt beachten: HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang kann zu Beschädigungen am Bildschirm führen. Berühren Sie den Bildschirm nicht mit spitzen oder scharfkantigen Gegenstände, um Beschädigungen zu vermeiden.
Seite 32
Beschreibung Dunkler Fn + F1 Verringert die Helligkeit des Displays Heller Fn + F2 Erhöht die Helligkeit des Displays. Anzeige Fn + F3 Schaltet die Bildschirmanzeige zwischen LCD, externem Display und gleichzeitiger Anzeige um. Stummschaltung Fn + F4 Schaltet die Tonwiedergabe ein oder aus. Leiser Fn + F5 Verringert die Lautstärke der Tonwiedergabe...
15.2. Touchpad HINWEIS! Beschädigungsgefahr! Bei Verwendung von nicht geeigneten Gegenständen zur Steuerung des Gerätes kann das Touchpad dauer- haft beschädigt werden. Benutzen Sie keine Kugelschreiber oder anderen Ge- genstände, da dies zu einem Defekt Ihres Touchpads führen könnte. 16. Soundsystem Ihr Notebook ist mit einem High Definition Audiosystem mit 2 Lautsprechern (Dolby ) ausgestattet.
17. Netzwerkbetrieb 17.1. Wireless LAN (Funk-Netzwerk) Diese Funktion ermöglicht es Ihnen, über Funk eine Netzwerkverbindung zu einer entsprechenden Gegenstelle aufzubauen. Lesen Sie die erforderlichen Vorausset- zungen. Die Wireless LAN- Funktion kann über das Icon rechts in der Taskleiste ein- bzw. ausgeschaltet werden und ist ab Werk aktiviert.
Betreiben Sie die Bluetooth-Funktion nicht an Orten, in denen funkemp- findliche Geräte stehen (Bsp.: Krankenhäuser etc.). Ist nicht sicherge- stellt, dass keine Beeinträchtigung oder Störung dieser Geräte besteht, deaktivieren Sie diese Option. 17.3. Flugzeugmodus Über den Flugmodus werden alle Funkverbindungen (z. B. WLAN, Bluetooth®) deak- tiviert.
19. USB-Anschluss Der Universal Serial Bus ist ein Standard für den Anschluss von Eingabegeräten, Scannern und weiteren Peripheriegeräten. Die USB 3.1 Anschlüsse sind vollständig abwärtskompatibel. Achten Sie darauf, dass der Stecker und die Buchse genau zusammen passen, um eine Beschädigung der Kontakte zu vermeiden. Durch die Anordnung der Kontakte passt der Stecker nur in einer Position in die Buch- se (Ausnahme: USB Typ C).
20.2. Einsetzen der Flash-Speichererweiterung Gehen Sie wie folgt vor: Schalten Sie das Notebook aus, indem Sie es ordnungsgemäß herunterfahren. Drehen Sie das Notebook um und legen Sie es auf eine stabile und ebene Unter- lage, um Stürze des Notebooks zu vermeiden. ...
21. Notebook sichern 21.1. Einschaltkennwort Sie können Ihr Notebook mit einem Einschaltkennwort gegen unbefugte Be- nutzung schützen. Beim Einschalten des Notebooks erscheint dann eine Auffor- derung zur Eingabe des Kennwortes auf dem Bildschirm. Das Kennwort wird in der UEFI-Einstellung eingerichtet. HINWEIS! Beschädigungsgefahr! Beachten Sie, dass hier nur sehr erfahrene Anwender...
22.1. Systemwiederherstellung mit Windows Wiederherstellungsoptionen Falls bei Ihrem Gerät Probleme auftreten, können Sie es auffrischen oder zurückset- zen. Beim Auffrischen des Gerätes wird Windows neu installiert. Ihre persönlichen Dateien und Einstellungen werden beibehalten. Beim Zurücksetzen des Gerätes wird Windows erneut installiert. Ihre Dateien, Ein- stellungen und Apps werden mit Ausnahme der auf dem Gerät vorinstallierten Apps jedoch gelöscht.
Sie das Notebook auch durch einen Neustart vom Anmeldebildschirm aus zurück- setzen. Halten Sie dazu im Anmeldebildschirm die Umschalttaste gedrückt und wählen Sie dann Ein/Aus > Neustart unten rechts aus. Wählen Sie nach dem Neustart des Gerätes Problembehandlung > Diesen PC zurücksetzen aus. 23.
Seite 41
Wie erstelle ich eine Datensicherung? • Sichern Sie Ihre Daten auf externen Medien. Wenn Sie zur Datensicherung Hilfe benötigen, drücken Sie die Taste F1 für die Windows Hilfe. Warum muss ich mein USB-Gerät erneut installieren, obwohl ich dies bereits getan habe? •...
Wenn Sie trotz der Vorschläge im vorangegangenen Abschnitt immer noch Proble- me haben, nehmen Sie Kontakt mit Ihrer Hotline auf oder wenden Sie sich an www.medion.de. Wir werden Ihnen weiterhelfen. Bevor Sie sich jedoch an Ihr Technologie Center wenden, bereiten Sie folgende Da-...
Die sog. optionalen Treiber Updates können manuell über die Windows Update Funktion geladen und installiert werden. Aktuelle Treiber finden Sie auch im Servicebereich unserer Homepage unter http://www.medion.de. Wenden Sie sich an die Service-Adresse des Landes, im dem das Gerät erworben wurde.
terne Festplatten) durch die Röntgenanlage (die Vorrichtung, auf der Sie Ihre Taschen abstellen) schicken. Vermeiden Sie den Magnetdetektor (die Konstruk- tion, durch die Sie gehen) oder den Magnetstab (das Handgerät des Sicherheits- personals), da dies u. U. Ihre Daten zerstören könnte. 25.6.
25.7. Lagerung bei Nichtbenutzung Wenn Sie das Notebook für einen längeren Zeitraum nicht benutzen, lagern Sie es an einen trockenen, kühlen Ort und achten Sie darauf, dass das Gerät vor Staub und extremen Temperaturschwankungen geschützt ist. Führen Sie einmal monatlich einen kompletten Entlade- bzw. Ladezyklus durch. Somit wird verhindert, dass der Akku vollständig entladen und dauerhaft be- schädigt/nicht mehr geladen werden kann.
26. Auf-/Umrüstung und Reparatur Überlassen Sie die Auf- oder Umrüstung Ihres Notebooks ausschließlich qualifizier- tem Fach personal. Sollten Sie nicht über die notwendige Qualifi kation verfügen, be- auftragen Sie einen ent sprechenden Service-Techniker. Wenden Sie sich an Ihren Kundendienst, wenn Sie technische Probleme mit Ihrem Notebook haben. Im Falle einer notwendigen Reparatur wenden Sie sich ausschließlich an unsere au- torisierten Servicepartner.
27. Recycling und Entsorgung Wenn Sie Fragen zur Entsorgung haben, wenden Sie sich an Ihre Verkaufsstelle oder an unseren Service. VERPACKUNG Das Gerät befindet sich zum Schutz vor Transportschäden in einer Ver- packung. Verpackungen sind Rohstoffe, somit wiederverwendungsfähig und können dem Rohstoffkreislauf zugeführt werden. GERÄT (MIT EINEM EINGEBAUTEN AKKU) Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.
In der Vergangenheit gab es immer wieder verschiedenste Ansätze die Anzahl der erlaubten Pixelfehler zu definieren. Diese waren aber zumeist sehr kompliziert und von Hersteller zu Hersteller völlig unterschiedlich. MEDION folgt daher für alle TFT-Display-Produkte bei der Garantieabwicklung den strengen und transparenten Anforderungen der Norm EN ISO 9241-307, Klasse II;...
Seite 49
EN ISO 9241-307, Fehlerklasse II Cluster Cluster Auflösung Typ 1 Typ 2 Typ 3 Typ 1, Typ 3 Typ 2 1024 x 768 1280 x 800 1280 x 854 1280 x 1024 1366 x 768 1400 x 1050 1600 x 900 1920 x 1080 1920 x 1200...
U.S. Department of Energy, dessen Ziel darin besteht, durch effizi- ente Produkte und Verfahren Kosten einzusparen und die Umwelt zu schützen. MEDION freut sich, unseren Kunden Produkte mit einer ENERGY STAR-gerechten Kennzeichnung anbieten zu können. Das MEDION® AKOYA® E3222 wurde entwickelt und getestet, um die Anforderun- gen des ENERGY STAR 6-Programms für Computer zu erfüllen.

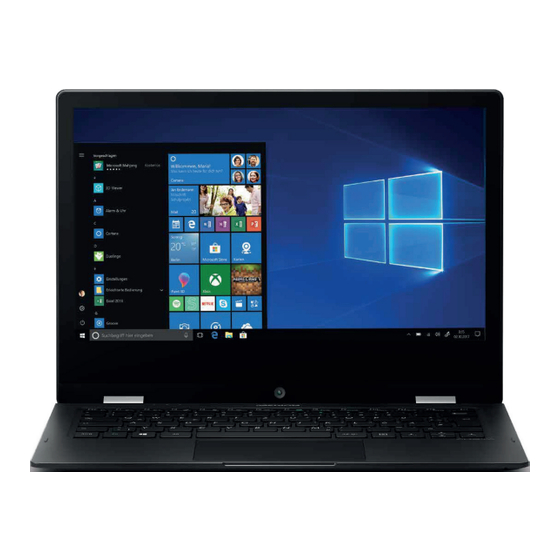

30. Technische Daten Allgemein Systemtyp E3222 Integrierte Peripheriegeräte 2 Stereo-Lautsprecher Abmessungen (B x H x T in cm) 31,5 x 21,5 x 1,6 Gewicht ca. 1,46 kg (inkl. Akku) Installierter Arbeitsspeicher 4 GB Speicherart DDR4 Arbeitsspeicher Flashspeicher eMMC 64 GB bis zu 256 GB M.2 2280 SATA Flash-Speichererweiterung (nicht im Lieferumfang enthalten)
Seite 52
Akku McNair, MLP3785128-2S Spannung 7,6 V Kapazität 5500 mAh Energie ca. 41,8 Wh ca. 4 - 6 Stunden (abhängig von den Notebook-Einstel- Betriebszeit lungen und dem Nutzungsverhalten im Betrieb) Umgebungsbedingungen In Betrieb: +5 °C - +30 °C Temperaturen Nicht in Betrieb: 0 °C - +60 °C Zulässige Luftfeuchtigkeit 20 –...
Ihre Erfahrungen austauschen und Ihr Wissen weiter- geben. Sie finden unsere Service Community unter http://community.medion.com. • Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen. • Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.
Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt beim Inverkehrbringer: MEDION AG Am Zehnthof 77 45307 Essen Deutschland Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kon-...
Allgemein ..........17 33. Index Arme ............17 Beine ............17 Akku ..............15 Handgelenke .......... 17 Akkubetrieb ..........27 Kopf ............18 Aufladen ........... 27 Rücken ............17 Entladen ........... 27 Erste Hilfe bei Hardwareproblemen ..41 Anschließen Externe Audioverbindungen ....32 Verkabelung ...........
Seite 57
Tastatur ............30 Tastenkombinationen ......30 Technische Daten ........50 Akku ............51 Anschlüsse ..........51 Display ............50 Umgebungsbedingungen....51 Touchpad............31 Transport ............42 Treiberunterstützung ........ 42 UEFI-Einstellung ........37, 39 USB-Anschluss ..........35 Wireless LAN ..........33...
Seite 58
MEDION AG 45092 Essen Deutschland Hotline: 0201 22099-111 Fax: 0201 22099-190 (Es entstehen keine zusätzlichen Kosten zu den jeweiligen Gebühren des Telefonanbieters.) Bitte benutzen Sie das Kontaktformular unter: www.medion.com/contact www.medion.de MSN 4006 8080...
