7.Schaltplan
In diesem Abschnitt werden die Arbeitsschritte beschrieben, die für den korrekten Anschluss und die
Verkabelung der Steuereinheit und der E/A-Module auszuführen sind.

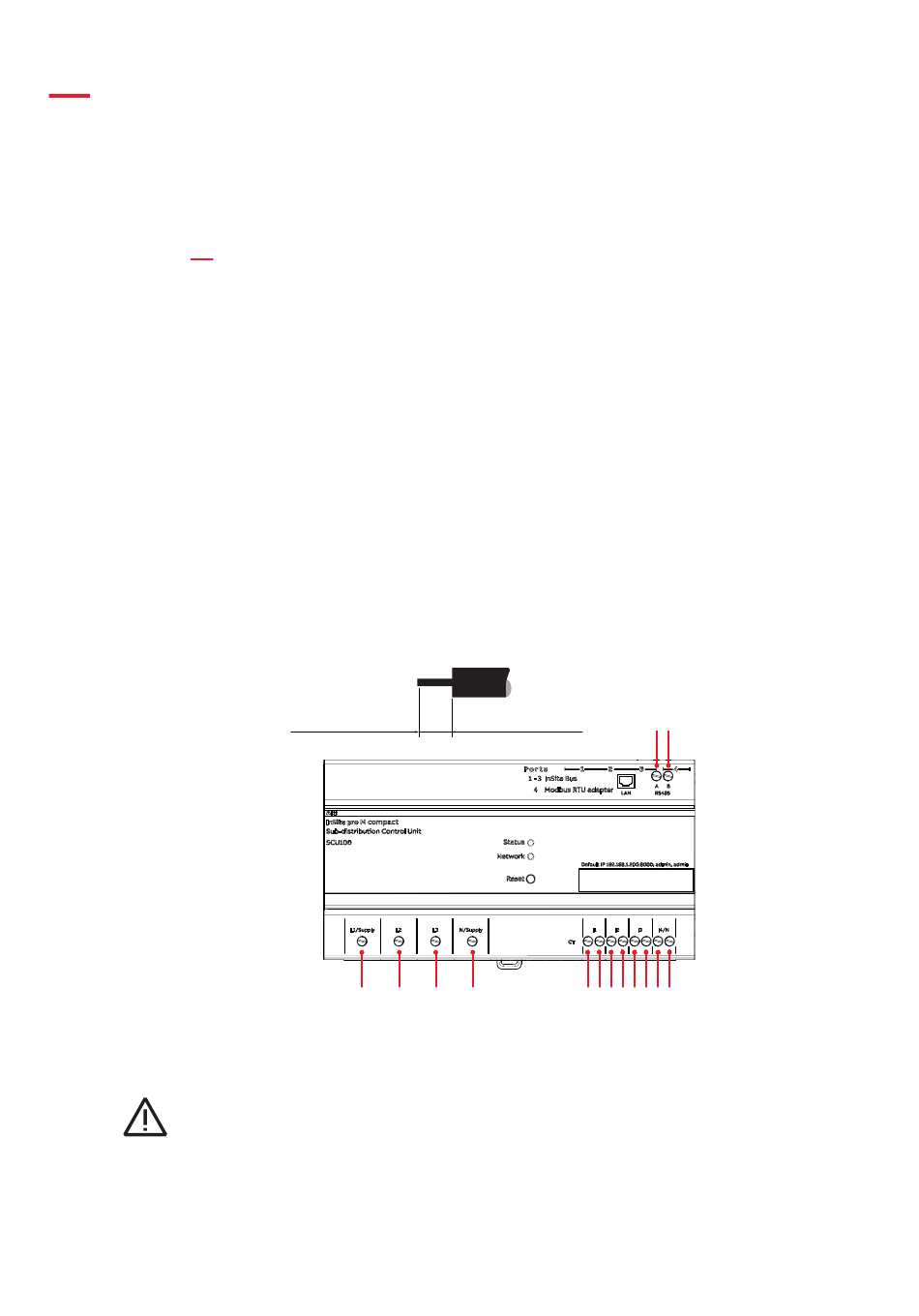

7.1.Steuereinheit
Der Anschluss der SCU100 basiert auf dem Typ der verfügbaren elektrischen Leitung.
Die SCU100 verfügt über eine eigene Spannungsversorgung an L1-N. Es ist keine externe
Spannungsversorgung erforderlich.
Die Kontakte l1, l2, l3, l4/ N sind für den Anschluss des externen Stromwandlers vorgesehen.
Installation an das Stromnetz
Bei der Installation von SCU100 an das Stromnetz muss ein Schalter oder Schutzschalter für den
Anschluss an das Stromnetz vorhanden sein.
Der Schalter oder Trennschalter muss sich an geeigneter Stelle befinden, leicht erreichbar und als
Trennvorrichtung für SCU100 gekennzeichnet sein.
Trennung vom Netz oder Verbindungen zum Netz
Schalten Sie den Trennschalter oder Schalter aus, bevor Sie das Gerät vom Stromnetz trennen oder an das
Stromnetz anschließen. Gleiches gilt für alle anderen Anschlüsse (L1, L2, L3, N).
Achtung: Die Installation und die Verkabelung des Geräts müssen von qualifiziertem Personal
durchgeführt werden. Gefahr von Stromschlag, Verbrennung und Lichtbogen. Verwenden Sie geeignete
persönliche Schutzvorrichtungen, um die geltenden Vorschriften zur elektrischen Sicherheit einzuhalten.
Prüfen Sie vor jedem Anschluss die Aufteilung der elektrischen Versorgung mit dem Spannungsprüfer.
Ø max. 2,5 mm
2
1 x AWG 24-14
0,56 - 0,8 Nm
4 lb-in
SCU100 INSITE PRO M COMPACT BEDIENUNGSHANDBUCH
0,56 - 0,8 Nm
10 mm 0,39 in
4 lb-in
0,56 - 0,8 Nm
4 lb-in
27
