SCU100 INSITE PRO M COMPACT BEDIENUNGSHANDBUCH

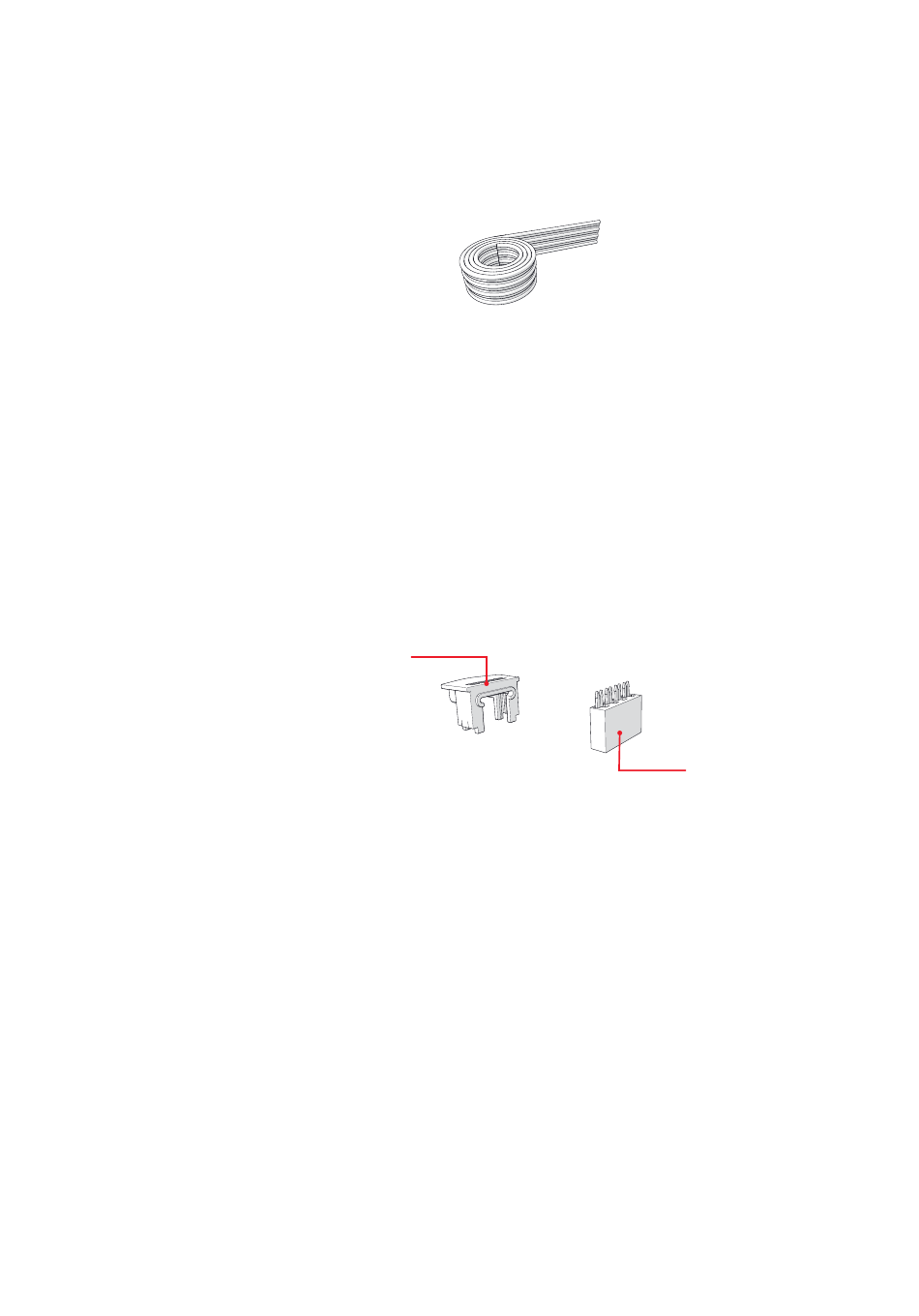

InSite-Flachkabel
Das Flachkabel INS105 ist ein 4-poliges Kabel zum Anschluss mehrerer Sensoren und E/A-Module an eine
Steuereinheit.
Bitte beachten Sie, dass die mögliche Kabellänge des InSite-Flachkabels von der Anzahl und Form der
Sensoren sowie von der Anzahl der angeschlossenen E/A-Module abhängt.
• Überschreiten Sie nicht eine Gesamt-Flachkabellänge von 32 m für jede InSite-Bus-Leitung jeder
Steuereinheit.
• Bei Flachkabeln, die länger als ca. 15 m sind, könnte ein 120-Ω-Abschlusswiderstand zwischen den beiden
inneren Adern am anderen Ende erforderlich sein.
• Für das Flachbandkabel beachten Sie bitte:
• Verwendung nur in geschlossenen Gehäusen
• Halten Sie einen Abstand von min. 5,5 mm zu nicht isolierten spannungsführenden Teilen.
• Gegebenenfalls muss ein zusätzlicher Schutz gegen mechanische Beanspruchung oder UV-Strahlung
gewährleistet sein.
• Ein interaktiver Leitfaden zur Berechnung der maximalen Kabellänge unter Berücksichtigung der
Geräteplatzierung ist als separates Tool verfügbar, verfügbar unter dem Link auf Seite 22.
Stecker-Set
Das Steckerset INS135 enthält Steckergehäuse und Stecker zum Anschluss des Flachkabels an die Sensoren.
35 x Steckergehäuse
35 x Stecker
