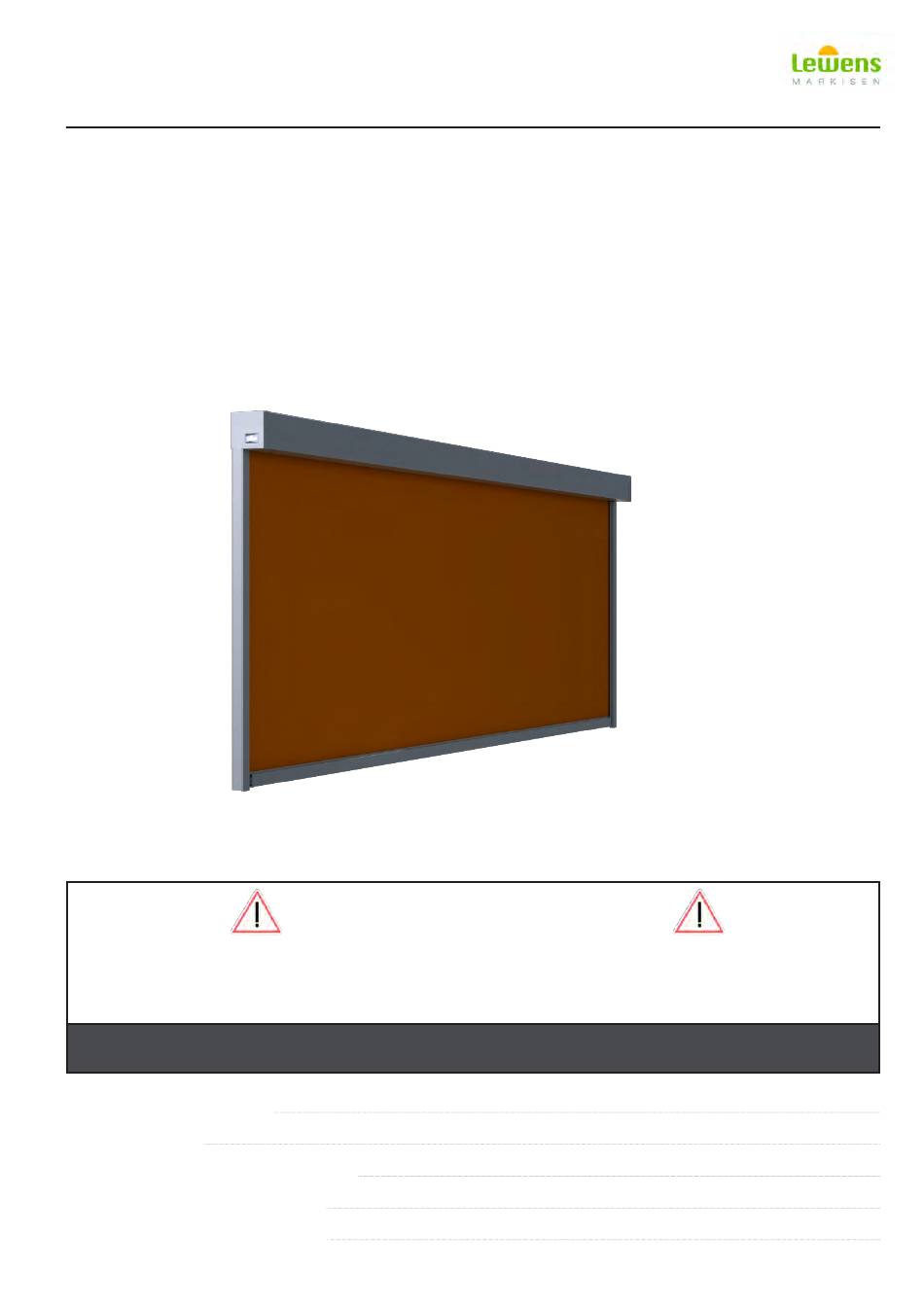

Technische Änderungen vorbehalten. Stand10.2021,Rev.0001 Tuchtausch Micro 2020 Wichtige Sicherheitsanweisung! Für die Sicherheit von Personen ist es wichtig, diese Anleitung vor der Montage zu lesen und zu befolgen. Die Nichtbeachtung entbindet den Hersteller von seiner Haftungspflicht. Die Anleitung ist aufzubewahren und muss bei einem eventuellen Verkauf der Anlage an den neuen Besitzer weitergereicht werden.
Tuchwechsel 1.1.1. Demontieren der Markise Achtung! Hierzu muss die Markise von der Wand bzw aus der Nische genommen werden! Bei Nutzung der Micro 2020 an einem Glasdach unter der Rinne ist dies nicht nötig. Abb. 1. Entfernen Sie nun das Abdeckprofill.
Seite 3
Abb. 9. Abb. 6. Legen Sie die Seitenführung zur Seite, schlagen das Nehmen Sie die Tuchwelle auf der Lagerseite nach vorn aus dem Gehäuse. überstehen Stück des Tuches um und ziehen das Ausfall- profil seitlich vom Tuch ab. Abb. 10. Abb. 7. Nun können Sie die Tuchwelle auch auf der Antriebsseite und somit komplett herausnehmen.
Abb. 15. 1.1.2. Tauschen des Tuches Abb. 12. Schieben Sie den Motor seitlich in die Tuchwelle Abb. 16. Nehmen Sie den Motor aus der Tuchwelle. Abb. 13. Achten Sie auf den Abstand und richten Sie das Tuch mittig aus. Ziehen Sie das Tuch seitlich heraus. Abb. 17.
Seite 5
Abb. 18. Abb. 21. Montieren Sie die Seitenführung auf beiden Seiten des Dann legen Sie die Tuchwelle mit der Lagerseite in den Ausfallprofils. Lagerblock, schließen ihn und sichern ihn mit der zuvor entfernten Sicherungsschraube. Abb. 19. Schieben Sie das Ausfallprofil auf das neue Tuch und achten Sie auf gleichen Abstand auf beiden Seiten.
Abb. 25. 1.1.3. Montage der Markise Abb. 22. Führungsschienenabdeckung im 45° Öffnungswinkel auf die Führungsschiene aufsetzen und andrücken. Montieren Sie das zu Beginn entfernte Rückwandprofil. Abb. 26. Abb. 23. *je nach Montagevariante Schieben Sie die Gusskappen beider Seiten von vorne Setzen Sie die Schienen am Gehäuse an. auf das Gehäuse.
