dixell XR40C Bedienungsanleitung

Installations- und Bedienungsanweisung
DIXELL
Kühlstellenregler mit Abtau-Management
XR40C - XR40D
INHALT
1. ALLGEMEINE HINWEISE ________________________________________ 1
2. ALLGEMEINE BESCHREIBUNG __________________________________ 1
3. REGELUNG ___________________________________________________ 1
4. FRONTBEDIENUNG _________FEHLER! TEXTMARKE NICHT DEFINIERT.
5. TEMPERATURALARME SPEICHERN ______________________________ 1
6. FUNKTIONEN _________________________________________________ 2
7. PARAMETER__________________________________________________ 2
8. DIGITALER EINGANG___________________________________________ 3
9. INSTALLATION UND MONTAGE __________________________________ 3
10. ELEKTRISCHE ANSCHLÜSSE ___________________________________ 3
11. HOT KEY (PARAMETER-SPEICHERKARTE) _______________________ 3
12. ALARM-MELDUNGEN___________________________________________ 3
13. TECHNISCHE DATEN __________________________________________ 4
14. ANSCHLÜSSE______________FEHLER! TEXTMARKE NICHT DEFINIERT.
15. PARAMETERLISTE__________FEHLER! TEXTMARKE NICHT DEFINIERT.
1.

ALLGEMEINE HINWEISE

1.1
BITTE VOR DEM ANSCHLUSS LESEN
•
Das Handbuch wurde so gestaltet, dass eine einfache und schnelle Hilfe
gewährleistet ist.
•
Die Geräte dürfen aus Sicherheitsgründen nicht für vom Handbuch abweichende
Applikationen eingesetzt werden.
•
Bitte prüfen sie vor dem Einsatz des Reglers dessen Grenzen und dessen
Anwendung.
1.2
SICHERHEITSHINWEISE
•
Vor dem Anschluss des Gerätes prüfen Sie bitte ob die Spannungsversorgung dem
auf dem Gerät aufgedruckten Zahlenwert entspricht.
•
Bitte beachten Sie die vorgeschriebenen Umgebungsbedingungen bzgl. deren
Feuchte- und Temperatur-Grenzen. Werden diese Bedingungen nicht eingehalten
sind Fehl-Funktionen nicht auszuschliessen.
•
Achtung: Vor dem Einschalten des Gerätes bitte nochmals den korekten Anschluss
überprüfen.
•
Nie das Gerät ohne Gehäuse betreiben.
•
Im Falle einer Fehl-Funktion oder Zweifel wenden Sie sich bitte an den zuständigen
Lieferanten.
•
Beachten Sie die maximale Belastung der Relais-Kontakte (siehe technische Daten).
•
Bitte beachten Sie, dass alle Fühler mit genügend grossem Abstand zu
spannungsführenden Leitungen installiert werden. Damit werden verfälschte
Temperatur-Messungen vermieden und das Gerät vor Spannungseinstreuungen
über die Fühler-Eingänge geschützt.
•
Bei Anwendungen im industriellen Bereich mit kritischer Umgebung empfiehlt sich
die Parallel-Schaltung von RC-Gliedern (FT1).

2. ALLGEMEINE BESCHREIBUNG

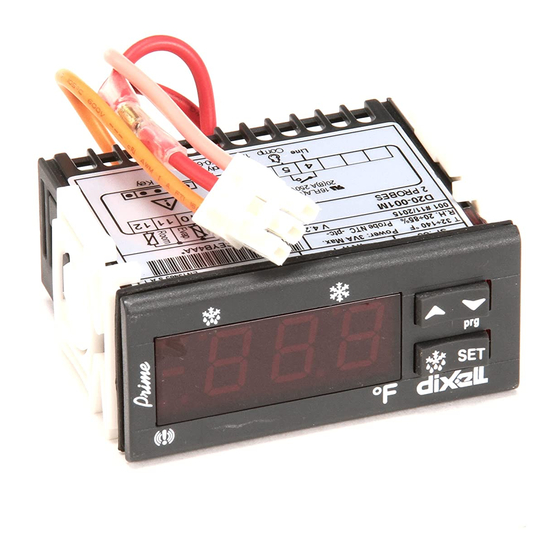

Die Fronttafel-Einbaugeräte 74x32mm XR40C und das DIN-Schienengerät XR40D
sind elektronische Kühlstellenregler, welche über 2x Relais-Ausgänge und 2x PTC-
bzw. NTC Fühler-Eingänge zur
Verdampfertemperatur verfügen. Zyklische Abtauungen durch Verdichterstopp.
HOT-KEY Anschluss (Parameterspeicher).

3. REGELUNG

3.1 DER VERDICHTER
Bei Fühlerfehler wird das Relais gemäß der Parametervorgabe "COn" und "COF"
ein- und ausgeschaltet.
3.2 DIE ABTAUUNG(nur bei MDF>0)
Die Intervallzeit wird über den Parameter "IdF" und die max. Abtaudauer mit
Parameter "MdF" vorgegeben. "MdF"=0:
Abtauungen
Die Abtauart wir mit Parameter „TdF" vorgegeben.
tdF = EL : elektrische Abtauung
tdF = in : Heißgasabtauung (der Verdichter bleibt während der Abtauung
eingeschalten)
Falls der Abtaufühler aktiviert
Abtauendetemperatur möglich (Parameter „dtE"). Während der Entwässerungszeit
(Parameter „Fdt", nach der Abtauung, bleibt die Regelung ausgeschaltet.
1592007231 XR40C-D TE r1.0 22.04.2005.doc
Erfassung der Raumtemperatur
Bei einer Raumtemperatur grösser
Sollwert SET plus Schalthysterese
HY wird der
eingeschaltet. Bei erreichen des
Sollwerts wird der Verdichter wieder
abgeschaltet.
Thermostat (nur kühlen) ohne
ist (P2P = y) ist die Vorgabe
4. FRONTBEDIENUNG
SET: Anzeige des Sollwerts; während der Programmierphase ändern
und bestätigen einer Vorgabe.
Handabtauung einleiten.
(AUF): Ev. Alarmdaten anzeigen lassen.
Während der Programmierung Erhöhung von Werten.
(AB) Ev. Alarmdaten anzeigen lassen.
Während der Programmierung Senkung von Werten.
TASTENKOMBINATIONEN:
+
SET +
SET +
4.1 LED-ANZEIGEN
LED MODE
Ein
Blinkt
Ein
Blinkt
Ein

5. TEMPERATURALARME SPEICHERN

Die Temperaturalarme werden gespeichert. D.h. es wird die Dauer des Hoch- bzw.
Tiefalarms gespeichert und dessen höchste bzw. tiefste Temperatur.
und
Beispiel: Hochtemperatur-Alarm
Temperatur
Höchste
Hochalarm-
Verdichter
5.1 WIE RUFT MAN DIE GESPEICHERTEN ALARMDATEN AB?
Wenn diese LED leuchtet
Um die Art des Alarms, die höchste (tiefste) Temperatur und die Dauer zu sehen
bitte wie folgt vorgehen:
1. AUF- oder AB-Taste drücken.
2. In der Anzeige steht:
"HAL" für Hochalarm
Temperaturanzeige „höchste Temperatur" (tiefste Temperatur).
Danach folgt automatisch die Anzeige "tiM" (tiMe), gefolgt von der Anzeige
der Dauer dieses Alarms in Stunden und Minuten (h:mm).
3. Das Gerät zeigt nach einigen Sekunden wieder die aktuelle Raumtemperatur
an.
einer
BEMERKUNG: Liegt der Alarmfall noch vor, zeigt „tim" die derzeitige Dauer
des Alarms angezeigt. Der Alarm wird automatisch quittiert, wenn der
Normaltemperaturbereich wieder erreicht wurde.
XR40C - XR40D
XR40C
XR40D
Tastatur verriegeln & entriegeln.
Programmierebene betreten.
Zurück zur Raumtemperaturanzeige
FUNKTION
Relais aktiv
-Programmierebene (gemeinsam mit
- Mindestausschaltdauer Verdichter aktiv
Abtauung aktiv
- Programmierebene (gemeinsam mit
- Abtropfzeit
Temperaturalarm. Leuchtet diese LED und kein Alarm steht an,
dann ist ein älterer Temperaturalarm gespeichert. Bitte gemäss
Kapitel 5.2 quittieren.
X
Temp.
ALu
X
grenze
Set
ALL
Tiefalarm-
grenze
Dauer des Temperaturalarms
ist ein Alarmzustand eingetreten.
("LAL" für Tiefalarm), automatisch folgt die
1592007231
)
)
X
Zeit
1/5
