Herstellen der Stromversorgung

Die Kabelverbindungen (nicht im Lieferumfang enthalten) von der Stromversorgung zum Verstärker müssen
über eine leitungsinterne Sicherung oder einen Unterbrecher (nicht im Lieferumfang enthalten) führen, die bzw.
der sich so nah wie möglich an der Stromversorgung befindet. Sie müssen die positive Leitung mit der
Sicherung bzw. dem Unterbrecher verbinden. Wenn Sie den Verstärker ohne eine leitungsinterne Sicherung
bzw. einen Unterbrecher mit der Stromversorgung verbinden, könnte es im Falle eines Kurzschlusses im Kabel
zu einem Brand kommen.
Wenn der Verstärker mit einer Batterie betrieben wird, verwenden Sie einen Unterbrecher bzw. eine Sicherung,
der bzw. die für den Schutz eines Kabels mit dem verwendeten Leitungsquerschnitt klassifiziert ist, um den
Verstärker mit der Batterie zu verbinden. Informationen zur erforderlichen Sicherungs- bzw.
Unterbrecherklassifizierung finden Sie in den Standards des American Boat & Yacht Council (ABYC).
Wenn der Verstärker nicht mit einer Batterie sondern mit einer anderen Stromquelle betrieben wird, verwenden
Sie einen Unterbrecher bzw. eine Sicherung mit einer Klassifizierung, die die maximale Spannung der
Stromquelle nicht überschreitet.
Für die meisten Installationen sollten Sie eine kupferkaschierte Aluminiumleitung mit einem
Leitungsquerschnitt von 21,1 mm
mit der Stromversorgung und der Masse zu verbinden. Bei langen Netzkabelwegen sollten Sie evtl. eine dickere
Leitung verwenden, um den Leistungsverlust zu minimieren. Wenn Sie eine reine Kupferleitung anstelle einer
kupferkaschierten Aluminiumleitung verwenden, können Sie aufgrund der höheren Leitfähigkeit des Materials
eine Leitung mit einem kleineren Durchschnitt verwenden.
Sie müssen den REM Anschluss am Verstärkerblock mithilfe eines Schalters entweder mit der AMPLIFIER ON
Leitung des verbundenen Radios oder mit einer konstanten 12-V-Gleichstromquelle verbinden. Es wird
empfohlen, die Verbindung über die AMPLIFIER ON Leitung herzustellen, damit beim Ein- oder Ausschalten des
Radios kein knallendes Geräusch ertönt.
1 Verlegen Sie die nicht im Lieferumfang enthaltene kupferkaschierte Aluminiumleitung mit einem
Leitungsquerschnitt von 33,6 mm

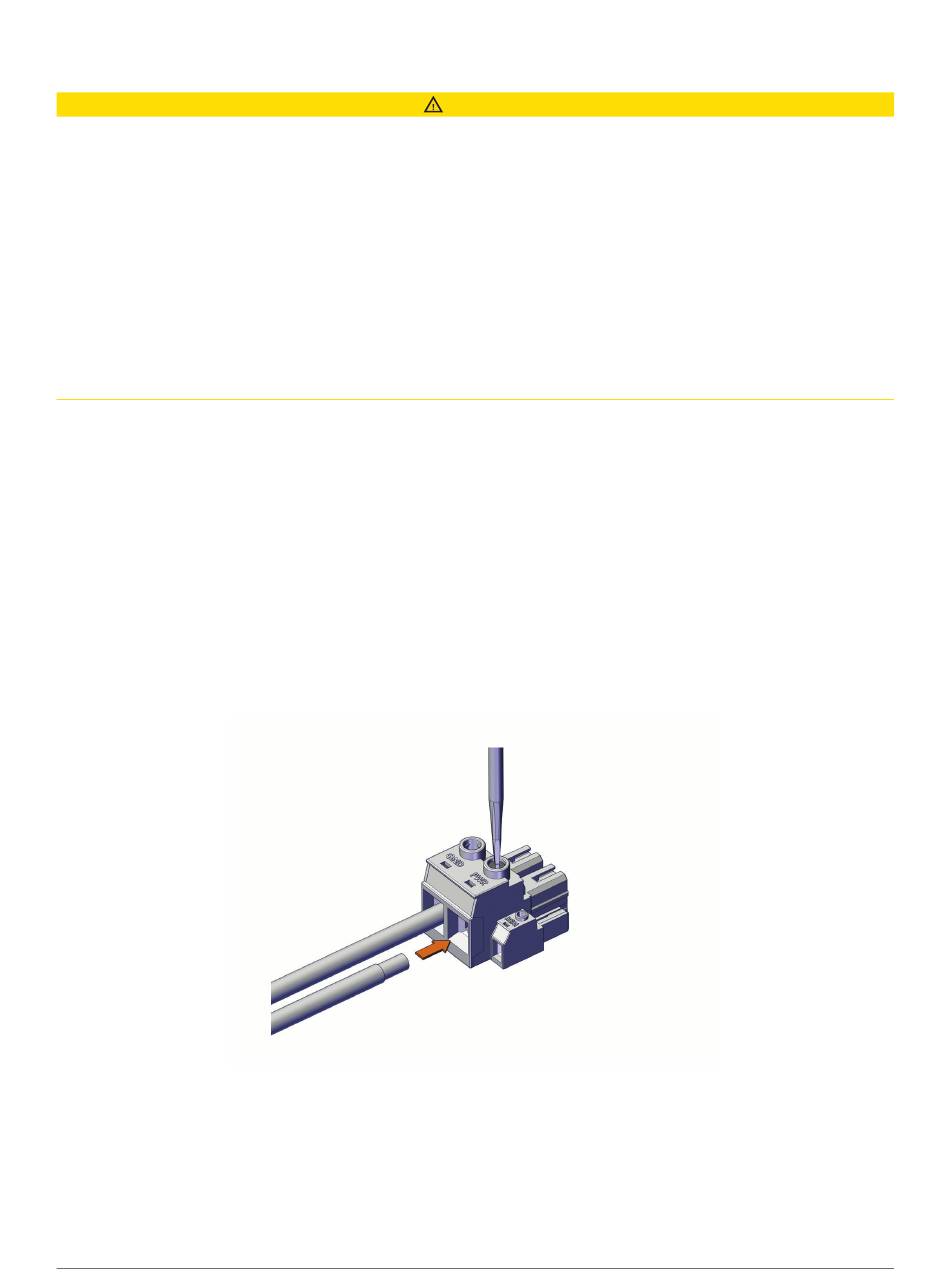

2 Verwenden Sie einen 5-mm-Flachkopfschraubendreher (
Anschluss am Stromversorgungsblock zu verbinden.
3 Verbinden Sie das andere Ende der Masseleitung mit dem Erdungspunkt.
4 Verlegen Sie die kupferkaschierte Aluminiumleitung mit einem Leitungsquerschnitt von 33,6 mm
nicht im Lieferumfang enthalten) zum Verstärker und zur Stromquelle. Wählen Sie dann eine Option:
• Installieren Sie eine geeignete leitungsinterne Sicherung an der Stromleitung. Sie sollte sich so nah wie
möglich an der Stromquelle befinden.
8
ACHTUNG
2
(AWG 4) verwenden (nicht im Lieferumfang enthalten), um den Verstärker
2
(AWG 2) zum Verstärker und zu einem Erdungspunkt auf dem Boot.
7
/ Zoll), um das Erdungskabel mit dem GND
32
Fusion Apollo MS-AP12000 – Installationsanweisungen
2
(AWG 2;
