Verbinden eines Subwoofers mit dem Verstärker
1 Verlegen Sie die Lautsprecherleitung mit dem entsprechenden Leitungsquerschnitt zum Subwoofer und
zum Verstärker.
HINWEIS: Sie sollten an beiden Enden der Lautsprecherleitung eine Bezeichnung anbringen, damit Sie
wissen, welche Leitungen mit welchen Lautsprechern und Subwoofern verbunden sind.
2 Verbinden Sie die Lautsprecherleitung mit dem Subwoofer. Achten Sie dabei auf die korrekte Ausrichtung
der Pole.
3 Verwenden Sie einen 4-mm-Flachkopfschraubendreher (
Lautsprecheranschlussblock zu verbinden.
HINWEIS: Der Lautsprecheranschlussblock trägt keine Bezeichnung. Orientieren Sie sich beim Ermitteln der
Polarität an der Bezeichnung am Verstärkeranschluss.

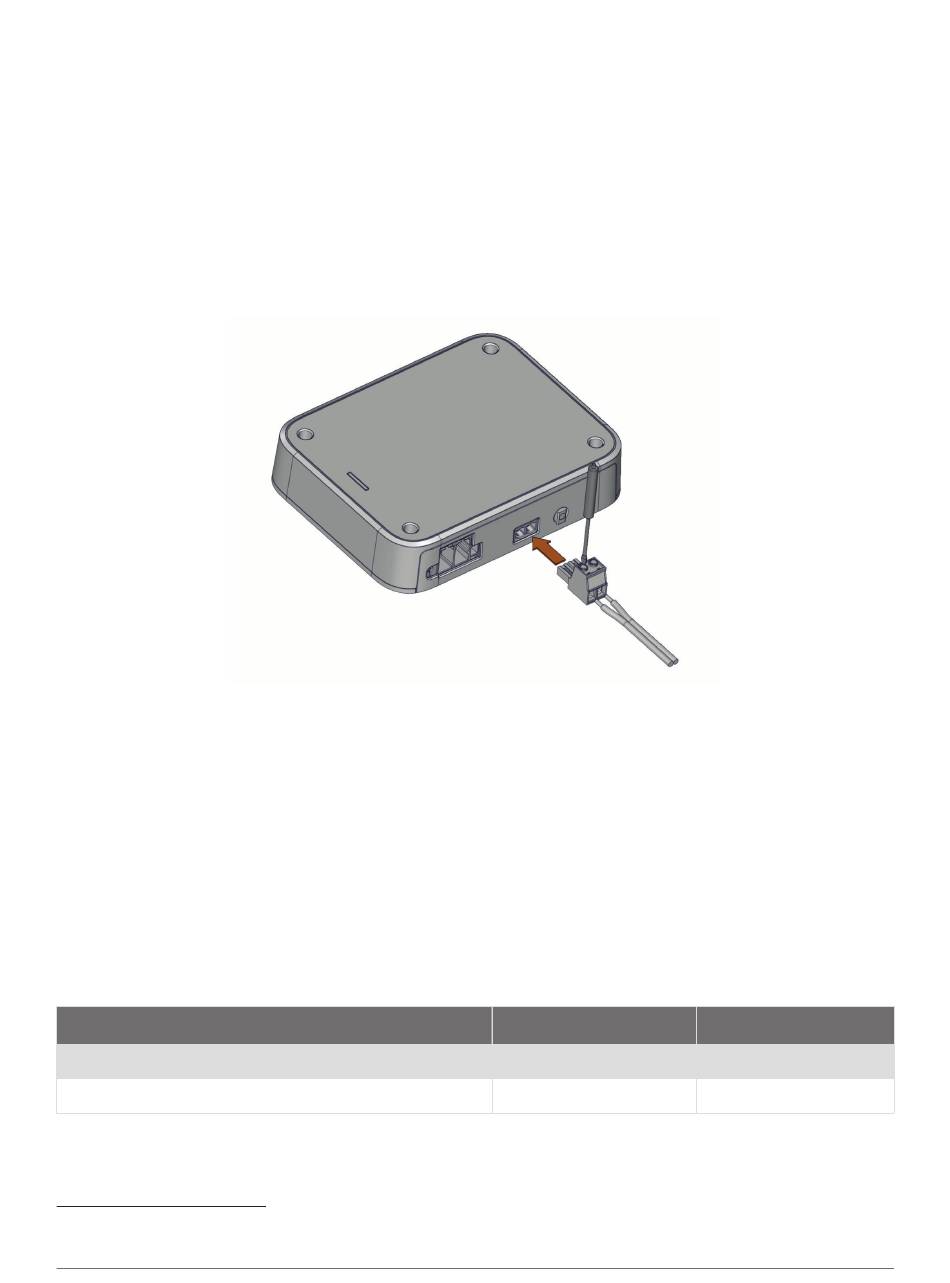

4 Wenn beide Lautsprecherleitungen mit dem Anschlussblock verbunden sind, drücken Sie den
zusammengesetzten Anschlussblock in den Anschluss am Verstärker, um die Subwoofer-Verbindung
herzustellen.
5 Verbinden Sie ein einfaches RCA-Kabel mit dem RCA-Subwoofer-Ausgang vom Radio für eine Zone, die Sie
mit dem Subwoofer verwenden möchten.
6 Verbinden Sie den einfachen RCA-Subwoofer-Line-Ausgang vom Radio mit dem einfachen RCA-Anschluss
des Verstärkers.
Leitfaden zum Leitungsquerschnitt des Lautsprecherkabels
Für die meisten Installationen sollten Sie zum Verbinden eines Subwoofers kupferkaschierte Aluminium-
Lautsprecherleitungen mit einem Leitungsquerschnitt von 2,08 mm
Ermitteln Sie anhand dieser Tabelle, ob Sie ein Kabel mit einem größeren Querschnitt verwenden müssen. Bei
dieser Tabelle wurde der Abschlusswiderstand berücksichtigt.
Subwooferleitung
Distanz zwischen Verstärker und Subwoofer
0 bis 8,5 m (0 bis 28 Fuß)
8,5 bis 21 m (28 bis 69 Fuß)
HINWEIS: Wenn Sie eine reine Kupferleitung anstelle einer kupferkaschierten Aluminiumleitung verwenden,
können Sie aufgrund der höheren Leitfähigkeit des Materials eine Leitung mit einem kleineren Durchschnitt
verwenden.
1
Das Fusion-Lautsprecherkabel ist in verschiedenen Längen erhältlich. Weitere Informationen erhalten Sie bei Ihrem Fusion Händler.
10
5
/ Zoll), um die Lautsprecherleitungen mit dem
32
2
(AWG 14) verwenden.
Leitungsquerschnitt
2
2,08 mm (AWG 14)
2
3,31 mm (AWG 12)
Fusion Apollo MS-AP12000 – Installationsanweisungen
Empfohlenes Kabel
1
010-12899-00
010-12898-00
