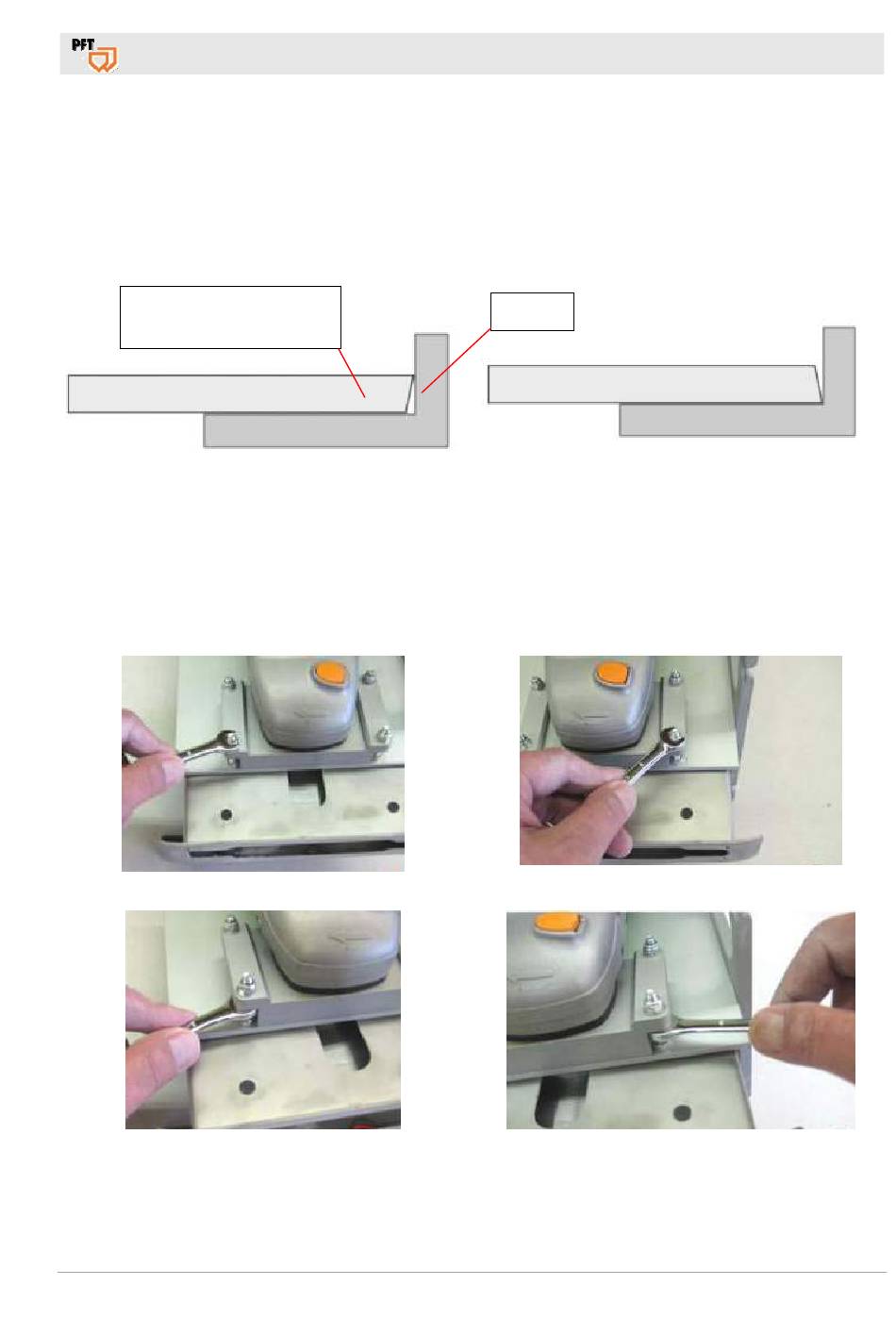

9.3 Überprüfen und Einstellen des Neigungswinkels bei den Sägeaggregaten
Dazu verwenden Sie eine bis zu 40mm dicke Gipskarton oder Mineralfaserplatte und fixieren die Quer bzw.
Längsachse und schneiden mit der Quer bzw. Längssäge einen mindestens 20cm langen Schnitt in das
Material. Danach das Sägeaggregat ausschalten und anheben.
Jetzt wird wie auf den Skizzen der Schnittwinkel der eingeschnittenen Platte mit einem Winkel kontrolliert.
[Bild: 3.3.1]
Gipskarton oder
Mineralfaserplatte
Bild: 3.3.1
Die unteren Schrauben sind einzustellen
Sollte der Schnittwinkel wie auf den oberen Skizzen nicht stimmen, so ist mittels der beiden oberen oder
den beiden unteren Schraubenmuttern der Schnittwinkel zu justieren. Dazu wird das Sägeaggregat vom
Maschinenkopf abgenommen und auf der oberen oder unteren Seite (je nachdem auf welcher Seite der
Schnittwinkel nicht stimmt.) zuerst die beiden äußeren Schraubenmuttern gelockert (beide gleich viel) [Bild:
3.3.3 / 1 + 2] und danach die inneren Schraubenmuttern angezogen. [Bild: 3.3.3 / 3 + 4]
Bild: 3.3.3 / 1
Bild: 3.3.3 / 3
2011-04-18
Sägeaggregate einstellen (längs, quer und fünffach)
Bild: 3.3.2
Die unteren Schrauben sind einzustellen
Bild: 3.3.3 / 2
Bild: 3.3.3 / 4
Sicherheit - Serviceanleitung - Ersatzteillisten
Winkel
21
