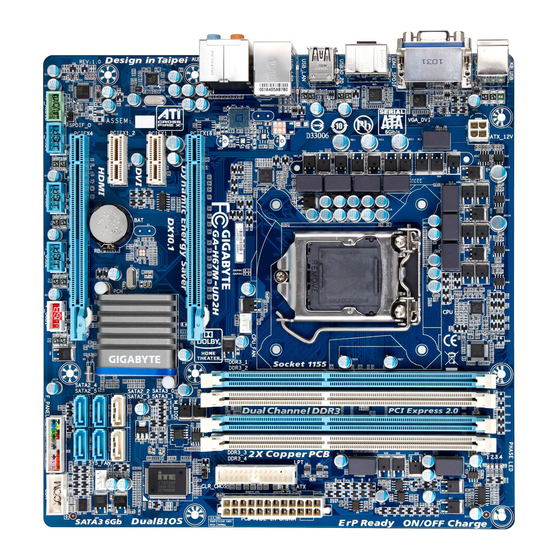

- Seite 1 GA-H67M-UD2H Motherboard mit LGA1155-Sockel für Intel Core i7-Prozessoren/ ® ™ Intel Core i5-Prozessoren/ Intel Core i3-Prozessoren/ ® ™ ® ™ Intel Pentium -Prozessoren/ Intel Celeron -Prozessoren ® ® ® ® Benutzerhandbuch Rev. 1001...
-
Seite 2: Inhaltsverzeichnis
1-3-1 Installieren der CPU ....................7 1-3-2 Installieren des CPU-Kühlers ...................9 Installieren des Arbeitsspeichers ..............10 1-4-1 Dualchannel-Speicherkonfiguration ................10 1-4-2 Installieren eines Arbeitsspeichermoduls ...............11 1-5 Installieren einer Erweiterungskarte ............... 12 Rückblendenanschlüsse ................13 Interne Anschlüsse ..................15 "*" Weitere Informationen über die Verwendung dieses Produkts entnehmen Sie bitte der ausführlichen Version der Bedienungsanleitung (Englisch) auf der GIGABYTE-Website. - 2 -... -
Seite 3: Kapitel 1 Hardwareinstallation
Kapitel 1 Hardwareinstallation Vorsichtsmaßnahmen für die Installation Das Motherboard enthält viele empfindliche elektronische Schaltungen und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Bitte lesen Sie sorgfältig das Benutzerhandbuch durch und befolgen die nachstehenden Anweisungen, bevor Sie die Installation beginnen: Entfernen oder beschädigen Sie den Motherboard-S/N (Seriennummer)-Aufkleber • oder vom Händler angebrachten Garantieaufkleber nicht. Diese Aufkleber sind für die Garantiegültigkeit erforderlich. Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose • herausziehen, bevor Sie das Motherboard oder andere Hardwarekomponenten installieren oder entfernen. Wenn Sie Hardwarekomponenten mit den internen Anschlüssen am Motherboard verbinden, • stellen Sie bitte sicher, dass sie fest und sicher verbunden sind. Berühren Sie möglichst nicht die Leitungen oder Anschlüsse, wenn Sie das Motherboard • anfassen. Es ist ratsam, eine Antistatik-Manschette zu tragen, wenn Sie elektronische Komponenten • z.B. ein Motherboard, eine CPU oder ein Speichermodul anfassen. Wenn Sie keine Antistatik-Manschette haben, dann halten Sie bitte Ihre Händen trocken und berühren zuerst einen Metallgegenstand, um die elektrostatische Ladung zu entladen. Legen Sie das Motherboard auf eine Antistatik-Unterlage oder belassen es in seiner • Antistatik-Verpackung, bevor es installiert wird. Stellen Sie vor dem Entfernen des Stromkabels von dem Motherboard sicher, dass die • Stromversorgung ausgeschaltet ist. Stellen Sie vor dem Einschalten sicher, dass die Spannung des Netzteil bereits • entsprechend Ihrer Netzspannung eingestellt wurde. Stellen Sie vor dem Verwenden des Produkts sicher, dass alle Kabel und Stromanschlüsse •... -
Seite 4: Technische Daten Des Produkts
Š * Aufgrund der Beschränkung des Windows 32-Bit Betriebssystems wird die tatsächlich angezeigte Arbeitsspeichergröße weniger als 4 Gb betragen, wenn mehr als 4 Gb Arbeitsspeicher installiert werden. Duachannel-Speicherarchitektur Š Unterstützt DDR3 1333/1066/800 MHz Arbeitsspeichermodule Š Unterstützung für Nicht-ECC-Arbeitsspeichermodule Š U nterstützung für XMP- (Extreme Memory Profile) Š Arbeitsspeichermodule (Aktuelle Informationen zu unterstützten Speichergeschwindigkeiten und Speichermodulen finden Sie auf der GIGABYTE-Website.) Grafikkarte auf der Im Chip-Satz integriert: Š 1 x D-Sub-Port Hauptplatine 1 x DVI-D-Port, unterstützt eine maximale Auflösung von 1920x1200 * Der DVI-D-Port unterstützt keine D-Sub-Verbindung per Adapter. 1 x HDMI-Port, unterstützt eine maximale Auflösung von 1920x1200 Audio Realtek ALC892 codec Š Hochauflösendes Audio Š 2-/4-/5.1-/7.1-Kanal Š... - Seite 5 Chipsatz: Š Bis zu 14 USB 2.0/1.1-Anschlüsse (6 an der Rückblende, 8 über die USB-Pins, die mit optionalen USB-Brackets verbunden werden können) Interne Anschlüsse 1 x 24-Pol. ATX-Netzteilanschluss Š 1 x 4-Pol. ATX 12V-Stromanschluss Š 2 x SATA 6Gb/s Anschlüsse Š 4 x SATA 3Gb/s Anschlüsse Š 1 x CPU-Lüftersockel Š 1 x Systemlüftersockel Š 1 x Fronttafelsockel Š 1 x Fronttafel-Audiosockel Š 1 x S/PDIF-Ausgangssockel Š 4 x USB 2.0/1.1-Sockeln Š...
- Seite 6 Sonderfunktionen Unterstützt @BIOS Š Unterstützt Q-Flash Š Unterstützt Xpress BIOS Rescue Š Unterstützt Download-Center Š Unterstützt Xpress Install Š Unterstützt Xpress Recovery2 Š Unterstützt EasyTune Š * D ie verfügbaren Funktionen im Easytune können je nach Motherboardmodell variieren. Unterstützt den erweiterten Dynamic Energy Saver Š ™ Unterstützt Smart 6 Š ™ Unterstützt Auto Green Š Unterstützt eXtreme Hard Drive (X.H.D) Š Unterstützt ON/OFF Charge Š Unterstützt Cloud OC Š...
-
Seite 7: Installieren Der Cpu Und Des Cpu-Kühlers
Installieren der CPU und des CPU-Kühlers Lesen Sie die folgenden Richtlinien, bevor Sie die CPU installieren: Stellen Sie sicher, dass das Motherboard Ihre CPU unterstützt. • (Auf der GIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten CPUs.) Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose • herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Hardwareschaden. Suchen Sie den Pol 1 der CPU. Die CPU lässt sich nicht einstecken, wenn sie falsch • ausgerichtet ist. (Als Alternative suchen Sie die Kerben an beiden Seiten der CPU und die Ausrichtungsnasen an dem CPU-Sockel.) Tragen Sie eine dünne, gleichmäßige Schicht Wärmeleitpaste auf die Oberfläche der CPU auf. • Schalten Sie den Computer nicht ein, bevor der CPU-Kühler installiert ist. Andernfalls kann eine • Überhitzung und Beschädigung der CPU auftreten. Stellen Sie die CPU-Hostfrequenz entsprechend den CPU-Spezifikationen ein. Wir raten • Ihnen ab die Systembusfrequenz auf einen Wert außerhalb der Hardwarespezifikationen einzustellen, da die Standardanforderungen für die Peripherie dadurch nicht erfüllt werden. Wollen Sie die Frequenz auf einen Nichtstandardwert einstellen, beachten Sie bitte Ihre Hardwarespezifikationen einschließlich CPU, Grafikkarte, Arbeitsspeicher, Festplatte usw. 1-3-1 Installieren der CPU A. Suchen Sie die Ausrichtungsnasen des CPU-Sockel am Motherboard und die Kerben der CPU. LGA1155 CPU-Sockel Ausrichtungsnase Ausrichtungsnase Die Ecke Pol 1 des CPU-Sockels... - Seite 8 B. F olgen Sie den nachstehenden Schritten, um die CPU richtig in den CPU-Sockel am Motherboard einzubauen. Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Schaden an der CPU. Schritt 1: Schritt 2: Drücken Sie den CPU-Sockelhebel mit Ihrem Entfernen Sie die CPU-Sockelabdeckung, wie Finger behutsam nach unten und vom Sockel abgebildet ist. Halten Sie mit Ihrem Zeigefinger...
-
Seite 9: Installieren Des Cpu-Kühlers
1-3-2 Installieren des CPU-Kühlers Folgen Sie den nachstehenden Schritten, um den CPU-Kühler richtig ins Motherboard einzubauen. (In den folgenden Installationsanweisungen wird ein mit der Intel CPU mitgelieferter Kühler als Beispiel verwendet.) ® Oberer Stift Richtung des Pfeilzeichens Kopf des am oberen Stift oberen Stiftes Innenstift Schritt 2: Schritt 1: Achten Sie vor dem Installieren des Kühlers Tragen Sie eine gleichmäßige Schicht auf die Richtung des Pfeilzeichens Wärmeleitpaste auf die Oberfläche der installierten CPU auf. oberen Stift. (Durch Drehen des Stiftes in die Pfeilrichtung entfernen Sie den Kühler. Durch Drehen in die andere Richtung installieren Sie den Kühler.) Schritt 3: Schritt 4: Legen Sie den Kühler auf die CPU. Richten Sie Sie sollten ein “Klick”-Geräusch hören, wenn... -
Seite 10: Installieren Des Arbeitsspeichers
Installieren des Arbeitsspeichers Lesen Sie die folgenden Richtlinien, bevor Sie den Arbeitsspeicher installieren: Stellen Sie sicher, dass das Motherboard Ihr Speichermodul unterstützt. Es wird die Verwendung • eines Speichers derselben Kapazität, Marke, Geschwindigkeit und mit identischen Chips empfohlen. ( Aktuelle Informationen zu unterstützten Speichergeschwindigkeiten und Speichermodulen finden Sie auf der GIGABYTE-Website.) Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose • herausziehen, bevor Sie das Speichermodul installieren. So vermeiden Sie einen Hardwareschaden. Speichermodule haben ein narrensicheres Design. Ein Arbeitsspeichermodul kann nur in eine • Richtung eingesteckt werden. Wenn es schwer ist das Modul einzustecken, dann ändern Sie bitte die Richtung. 1-4-1 Dualchannel-Speicherkonfiguration Das Motherboard bietet vier DDR3 Arbeitsspeichersteckplätze und unterstützt die Dualchanneltechnologie. Nach der Speicherinstallation erkennt das BIOS automatisch die Spezifikationen und Kapazität des Arbeits- speichers. Durch Aktivieren des Dualchannel-Speichermodus wird die ursprüngliche Arbeitsspeicherbandbrei- te verdoppelt. Die vier DDR3 Arbeitsspeichersteckplätze sind in zwei Kanäle geteilt. Jeder Kanal hat wie folgt zwei Arbeits- speichersteckplätze: Kanal 0: DDR3_1, DDR3_2 Kanal 1: DDR3_3, DDR3_4 Dualchannel-Speicherkonfigurationstabelle DDR3_1... -
Seite 11: Installieren Eines Arbeitsspeichermoduls
1-4-2 Installieren eines Arbeitsspeichermoduls Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie ein Arbeitsspeichermodul installieren. Damit vermeiden Sie einen Schaden an dem Speichermodul. DDR3 und DDR2 DIMMs sind nicht kompatibel mit DDR DIMMs. In dieses Motherboard dürfen nur DDR3 DIMMs eingebaut werden. -
Seite 12: Installieren Einer Erweiterungskarte
1-5 Installieren einer Erweiterungskarte Lesen Sie die folgenden Richtlinien, bevor Sie eine Erweiterungskarte installieren: Stellen Sie sicher, dass das Motherboard Ihre Erweiterungskarte unterstützt. Lesen Sie sorgfältig • das Ihrer Erweiterungskarte beigelegte Benutzerhandbuch durch. Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose • herausziehen, bevor Sie eine Erweiterungskarte installieren. So vermeiden Sie einen Hardwareschaden. PCI Express x16-Steckplatz PCI Express x1 Steckplatz Folgen Sie den nachstehenden Schritten, um Ihre Erweiterungskarte richtig in den Steckplatz einzubauen. 1. Suchen Sie einen Steckplatz aus, der Ihre Karte unterstützt. Entfernen Sie die Metallblende von der Rückseite des Gehäuses. 2. Richten Sie die Karte auf den Steckplatz aus und drücken die Karte nach unten, bis sie richtig in dem Steckplatz sitzt. 3. Stellen Sie sicher, dass die Kontaktstelle der Karte komplett in den Steckplatz eingesteckt ist. 4. Befestigen Sie mit einer Schraube das Blech der Karte an der Rückblende des Gehäuses. 5. Bringen Sie nach dem Installieren aller Erweiterungskarten die Abdeckung(en) des Gehäuses wieder an. 6. Schalten Sie Ihren Computer ein. Öffnen Sie gegebenenfalls das BIOS-Setup, um notwendige BIOS- Einstellungsänderungen für Ihre Erweiterungskarte(n) vorzunehmen. 7. Installieren Sie den mit der Erweiterungskarte mitgelieferten Treiber unter Ihrem Betriebssystem. Beispiel: Installieren und Entfernen einer PCI Express Grafikkarte: Installieren einer Grafikkarte: •... -
Seite 13: Rückblendenanschlüsse
Rückblendenanschlüsse USB 2.0/1.1-Port Die USB-Port unterstutz die USB 2.0/1.1-Spezifikation. Schließen Sie USB-Geräte wie z.B. eine USB- Tastatur/Maus, einen USB-Drucker, ein USB-Flash-Laufwerk usw. an diese Port an. PS/2-Tastatur/Maus-Port Verbinden Sie mit diesem Anschluss eine PS/2-Maus oder -Tastatur. D-Sub-Port Der D-Sub-Port unterstützt eine 15-pol. D-Sub-Anschluss. Schließen Sie einen Monitor an diesen Port an, der D-Sub-Anschluss unterstützt. DVI-D-Port (Hinweis) Der DVI-D-Port erfüllt die DVI-D-Spezifikation und unterstützt eine maximale Auflösung von 1920x1200 (die tatsächliche Auflösung hängt vom verwendeten Monitor ab). Schließen Sie einen Monitor an, der eine DVI- D-Verbindung mit diesem Anschluss unterstützt. Optischer S/PDIF-Ausgangsanschluss Dieser Anschluss ermöglicht die Digitalaudioausgabe zu einem externen Audiosystem, das digitale, optische Audioanschlüsse unterstützt. Stellen Sie bitte vor dem Verwenden dieser Funktion sicher, dass Ihr Audiosystem über einen optischen Digitalaudioeingangsanschluss verfügt. HDMI-Port HDMI (High-Definition Multimedia Interface) bietet eine insgesamt digitale Audio-/Videoschnittstelle, um unkomprimierte Audio-/Videosignale zu übertragen, und zudem ist dieser Anschluss HDCP- konform. Verbinden Sie das HDMI-Audio-/Videogerät mit diesem Anschluss. Die HDMI-Technologie... - Seite 14 Dual-Monitorkonfigurationen für Onboard-Grafikkarten: Dieses Motherboard verfügt über drei Videoausgänge: D-Sub, DVI-D, und HDMI. Dual-Monitorkonfigurationen werden nur in der Umgebung eines Betriebssystems unterstützt, aber nicht während des BIOS-Setup- oder POST-Vorgangs. RJ-45 LAN-Port Der Gigabit Ethernet LAN-Port ermöglicht eine Internetverbindung mit einer Datenrate von bis zu 1 Gbps. Die folgenden Tabellen beschreiben die Zustände der LAN-Port-LEDs. Verbindungs-/ Geschwindig- Aktivitäts- Verbindungs-/Geschwindigkeits-LED: Aktivitäts-LED: keits-LED Zustand Beschreibung Zustand Beschreibung Orange 1 Gbps Datenrate Blinkend Es werden Daten gesendet oder empfangen Grün 100 Mbps Datenrate Keine Daten werden gesendet oder empfangen 10 Mbps Datenrate LAN-Anschluss Mittel-/Subwoofer-Lautsprecherausgangsanschluss (Orange) Verbinden Sie Mittel-/Subwoofer-Lautsprecher einer 5.1/7.1-Kanal-Audiokonfiguration mit diesem...
-
Seite 15: Interne Anschlüsse
Interne Anschlüsse ATX_12V F_AUDIO SPDIF_O CPU_FAN F_USB1/2/3/4 SYS_FAN SATA3_0/1 CLR_CMOS SATA2_2/3/4/5 PHASE LED F_PANEL Lesen Sie die folgenden Richtlinien, bevor Sie externe Geräte anschließen: Stellen Sie zunächst sicher, dass Ihre Geräte mit den zu benutzenden Anschlüssen kompatibel • sind. Schalten Sie vor dem Installieren der Geräte stets die Geräte und Ihren Computer aus. Trennen • Sie das Netzkabel von der Steckdose, um Schäden an den Geräten zu vermeiden. Stellen Sie nach dem Installieren des Gerätes und vor dem Einschalten des Computers sicher, • dass das Kabel des Geräts richtig mit dem Anschluss am Motherboard verbunden ist. - 15 - 15 - - Hardwareinstallation... - Seite 16 1/2) ATX_12V/ATX (2x2 12V-Stromanschluss und 2x12 -Hauptstromanschluss) Über diesen Stromanschluss liefert das Netzteil allen Komponenten am Motherboard ausreichend Strom. Stellen Sie bitte vor dem Verbinden dieses Stromanschlusses sicher, dass die Stromversorgung ausgeschaltet ist und alle Komponenten und Geräte richtig installiert sind. Der Stromanschluss hat ein narrensicheres Design. Verbinden Sie das Stromkabel vom Netzteil mit diesem Anschluss. Achten Sie dabei auf die richtige Ausrichtung. Der 12V-Stromanschluss liefert grundsätzlich der CPU den Strom. Der Computer kann nicht gestartet werden, wenn dieser 12V-Stromanschluss nicht verbunden wurde. Wir empfehlen Ihnen ein Netzteil, das für einen hohen Stromverbrauch (500W oder noch mehr) geeignet ist, zu verwenden, damit Erweiterungsanforderungen erfüllt werden. Wenn Sie ein Netzteil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder lässt sich sogar nicht starten. ATX_12V: Pol-Nr. Funktion Erde Erde +12V +12V ATX_12V ATX: Pol-Nr. Funktion Pol-Nr. Funktion 3,3V 3,3V 3,3V -12V Erde Erde PS_ON (soft Ein/Aus) Erde Erde Erde Erde Erde Power Good...
- Seite 17 3/4) CPU_FAN/SYS_FAN (Lüftersockel) Das Motherboard hat eine 4-pol. CPU-Lüftersockel (CPU_FAN) und eine 4-pol. System-Lüftersockel (SYS_FAN). Die meisten Lüftersockel sind so ausgelegt, dass sie sich missbrauchsicher einfügen lassen. Achten Sie beim Anschluss eines Lüfterkabels darauf, dass es richtig ausgerichtet angeschlossen wird (der schwarze Anschlussdraht ist der Schutzleiter). Das Motherboard unterstützt die Steuerung der CPU-Lüftergeschwindigkeit, wobei ein CPU-Lüfter mit Geschwindigkeitssteuerung im Lüfterdesign erforderlich ist. Zur optimalen Wärmeabfuhr wird die Installation eines Systemlüfters im Gehäuse empfohlen. CPU_FAN: Pol-Nr. Funktion Erde +12V / Drehzahlsteuerung Sensor CPU_FAN Drehzahlsteuerung SYS_FAN: Pol-Nr. Funktion Erde +12V / Drehzahlsteuerung Sensor SYS_FAN Reserviert Vergessen Sie nicht die Lüfterkabel mit den Lüftersockeln zu verbinden, um Ihre CPU und • das System vor Überhitzung zu schützen. Eine Überhitzung kann die CPU/den Chipsatz beschädigen oder einen Systemstillstand verursachen. Diese Lüfterstiftleisten sind keine Konfigurationsjumper. Setzen Sie keine Jumper-Kappen auf • die Stiftleisten. 5) BAT (Batterie) Die Batterie liefert Strom, um die Daten (wie z.B. BIOS-Konfigurationen, das Datum und die Uhrzeit) im COMS zu behalten, wenn der Computer ausgeschaltet ist. Wechseln Sie die Batterie aus, wenn die Batteriespannung auf ein niedriges Niveau sinkt. Andernfalls können die CMOS-Daten ungenau werden oder sogar verloren gehen.
- Seite 18 DEBUG DEBUG PORT PORT 6) SATA3_0/1 (SATA 6Gb/s-Anschlüsse, Gesteuert vom H67 Chipsatz) Die SATA-Anschlüsse entsprechen dem SATA 6Gb/s-Standard und sind mit den Standards SATA 3Gb/s und SATA 1,5Gb/s kompatibel. Ein SATA-Anschluss ist für jeweils ein SATA-Gerät vorgesehen. SATA3_0 und SATA3_1-Anschlüsse unterstützen RAID 0, RAID 1. RAID 5 und RAID 10 kann an den zwei Anschlüssen mit dem SATA2_2/3/4/5 -Anschluss realisiert werden . Siehe Kapitel 5 (Hinweis) „Konfigurieren von SATA-Festplatten“ für Anweisungen zum Konfigurieren eines RAID-Arrays. Pol-Nr. Funktion Erde Erde SATA3_0 SATA3_1 Erde DEBUG DEBUG...
- Seite 19 8) F_PANEL (Fronttafelsockel) Verbinden Sie den Stromschalter, Reset-Schalter, Lautsprecher, Gehäuseeinbruchschalter/-sensor und die Systemstatusanzeige am Gehäuse gemäß den nachstehenden Polzuweisungen mit dieser Stiftleiste. Achten Sie vor dem Anschließen der Kabel auf die positiven und negativen Pole. Meldung-/Strom-/ Strom- Lautsprecher Schlaf-LED schalter IDE-Festplattenaktivitäts- Reset- Strom-LED schalter Gehäuseeinbruch- Sockel MSG/PWR (Meldung-/Strom-/Schlaf-LED, Gelb/Lila): • Anschluss an die Betriebsstatusanzeige an der Vorderseite des Systemzustand LED Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn das System im S1-Schlafmodus ist. Die LED zeigt kein Licht Blinkend an, wenn das System im S3/S4-Schlafmodus oder ausgeschaltet (S5) ist. S3/S4/S5 (Stromschalter, Rot): • Diese Stelle wird mit dem Stromschalter an der Fronttafel des Gehäuses verbunden. Sie können einstellen, wie das System über den Stromschalter ausgeschaltet wird (siehe Kapitel 2 “BIOS-Setup”, “Energieverwaltungseinstellung” für weitere Informationen). SPEAK (Lautsprecher, Orange): • Diese Stelle wird mit dem Lautsprecher an der Fronttafel des Gehäuses verbunden. Das System berichtet den Systemstartzustand, indem es Pieptöne abgibt. Ein einziger kurzer Piepton bedeutet, dass kein Problem während des Startens des Systems erkannt wurde. Falls ein Problem erkannt wurde, gibt das BIOS je nach dem Problem entsprechende Pieptöne ab. Beziehen Sie sich bitte auf Kapitel 5 “Fehlerbehebung” für Informationen zu den Pieptöne.
- Seite 20 9) F_AUDIO (Fronttafel-Audiosockel) Der Fronttafel-Audiosockel unterstützt die Intel High Definition (HD)- und AC’97-Audiofunktionen. Sie können Ihr Fronttafel-Audiomodul mit diesem Sockel verbinden. Stellen Sie sicher, dass die Kabelzuweisungen des Moduls mit den Polzuweisungen des Sockels am Motherboard übereinstimmen. Eine falsche Verbindung zwischen dem Modul und der Stiftleiste am Motherboard kann dazu führen, dass das Audiogerät nicht funktionieren kann oder sogar beschädigt wird. Für HD-Fronttafel-Audio: Für AC’97-Fronttafel-Audio: Pol-Nr. Funktion Pol-Nr. Funktion MIC2_L F_AUDIO(H) Erde Erde MIC2_R Mikrofonleistung -ACZ_DET LINE2_R Line Out (R) Erde FAUDIO_JD Kein Pol Kein Pol LINE2_L Line Out (L) Erde Der Front Panel Audio Header auf der Gerätevorderseite unterstützt standardmäßig HD Audio. • DB_PORT Ist Ihr Gehäuse mit einem Fronttafel-AC'97-Audiomodul ausgestattet, beachten Sie bitte die Anweisungen zum Aktivieren der AC'97-Funktion über die Audiosoftware in Kapitel 5, „Konfigurieren einer 2/4/5.1/7.1-Kanal-Audioanlage“. Audiosignale sind gleichzeitig auf beiden Audioanschlüssen an der Gerätevorder- und der • –rückseite vorhanden. Wenn Sie die Audioausgabe von dem Anschluss an der hinteren Tafel ausschalten möchten (nur möglich, wenn ein HD-Fronttafel-Audiomodul verwendet wird), beziehen Sie sich bitte auf die Anweisungen in Kapitel 5 „Konfigurieren einer 2/4/5.1/7.1-...
- Seite 21 11) F_USB1/2/3/4 (USB 2.0/1.1-Sockel) Diese Sockel unterstützen die USB 2.0/1.1-Spezifikation. Jeder USB-Sockel kann über ein optionales USB-Modul zwei USB-Anschlüsse anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales USB-Modul zu erwerben. Pol-Nr. Funktion Strom (5V) Strom (5V) USB DX- USB DY- USB DX+ USB DY+ Erde Erde Kein Pol Wenn sich das System im S4/S5-Modus befindet, können nur die zur F_USB1-Sockel geführten USB-Ports die ON/OFF Charge-Funktion unterstützen. Verbinden Sie kein IEEE 1394-Modulkabel (2x5-polig) mit der USB-Sockel. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel von der Steckdose • trennen, bevor Sie das USB-Modul installieren. So vermeiden Sie einen Schaden am USB- Modul. 12) COM (Serienanschluss-Sockel) Der COM-Sockel kann über ein optionales COM-Anschlusskabel ein seriellen Anschluss anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales COM-Anschlusskabel zu erwerben.
- Seite 22 13) LPT (Parallelanschluss-Sockel) Der LPT-Sockel kann über ein optionales LPT-Anschlusskabel ein parallelen Anschluss anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales LPT-Anschlusskabel zu erwerben. Pol-Nr. Funktion Pol-Nr. Funktion STB- Erde AFD- Erde ERR- Erde INIT- ACK- Erde SLIN- BUSY Erde Erde No Pin Erde SLCT Erde 14) CLR_CMOS (Jumper zum Löschen der Daten im CMOS) Verwenden Sie diesen Jumper, um die Daten im CMOS (z.B. die Datumsinformationen und BIOS- Konfigurationen) zu löschen und die Daten im CMOS auf werkseitig Standardwerte zurückzusetzen.
- Seite 23 15) PHASE LED Die Anzahl der leuchtenden LEDs zeigt die CPU-Auslastung an. Je höher die CPU-Auslastung ist, desto mehr LEDs leuchten. Zur Aktivierung der Phasen-LED-Anzeigefunktion müssen Sie zuerst den Dynamic Energy Saver 2 aktivieren. Weitere Details sind in Kapitel 4, "Dynamic Energy Saver 2", angegeben. ™ ™ - 23 - 23 - - Hardwareinstallation...
- Seite 24 Hardwareinstallation - 24 - 24 - -...
