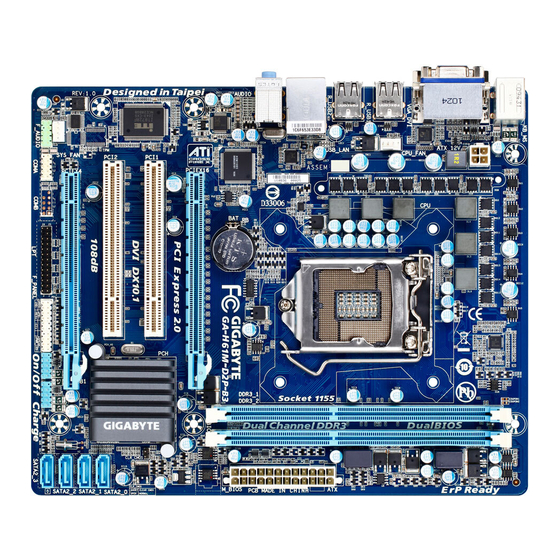

- Seite 1 GA-H61M-D2P-B3 ® ™ Motherboard mit LGA1155-Sockel für Intel Core i7-Prozessoren familie/Intel ® Core ™ i5-Prozessoren familie/Intel ® Core ™ i3-Prozessoren ® ® ® ® familie/Intel Pentium -Prozessoren/Intel Celeron -Prozessoren Benutzerhandbuch Rev. 1002...
-
Seite 2: Inhaltsverzeichnis
Technische Daten des Produkts ............... 4 Installieren der CPU und des CPU-Kühlers ............. 6 1-3-1 Installieren der CPU ....................6 Installieren des Arbeitsspeichers ..............7 1-4-1 Dualchannel-Speicherkonfiguration ................7 1-5 Installieren einer Erweiterungskarte ..............7 Rückblendenanschlüsse .................. 8 Interne Anschlüsse ................... 9 W eitere Informationen über die Verwendung dieses Produkts entnehmen Sie bitte der ausführlichen Version der Bedienungsanleitung (Englisch) auf der GIGABYTE-Website. - 2 -... -
Seite 3: Kapitel 1 Hardwareinstallation
Kapitel 1 Hardwareinstallation Vorsichtsmaßnahmen für die Installation Das Motherboard enthält viele empfindliche elektronische Schaltungen und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Bitte lesen Sie sorgfältig das Benutzerhandbuch durch und befolgen die nachstehenden Anweisungen, bevor Sie die Installation beginnen: • Entfernen oder beschädigen Sie den Motherboard-S/N (Seriennummer)-Aufkleber oder vom Händler angebrachten Garantieaufkleber nicht. Diese Aufkleber sind für die Garantiegültigkeit erforderlich. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie das Motherboard oder andere Hardwarekomponenten installieren oder entfernen. • Wenn Sie Hardwarekomponenten mit den internen Anschlüssen am Motherboard verbinden, stellen Sie bitte sicher, dass sie fest und sicher verbunden sind. • Berühren Sie möglichst nicht die Leitungen oder Anschlüsse, wenn Sie das Motherboard anfassen. • Es ist ratsam, eine Antistatik-Manschette zu tragen, wenn Sie elektronische Komponenten z.B. ein Motherboard, eine CPU oder ein Speichermodul anfassen. Wenn Sie keine Antistatik-Manschette haben, dann halten Sie bitte Ihre Händen trocken und berühren zuerst einen Metallgegenstand, um die elektrostatische Ladung zu entladen. • Legen Sie das Motherboard auf eine Antistatik-Unterlage oder belassen es in seiner Antistatik-Verpackung, bevor es installiert wird. • Stellen Sie vor dem Entfernen des Stromkabels von dem Motherboard sicher, dass die Stromversorgung ausgeschaltet ist. • Stellen Sie vor dem Einschalten sicher, dass die Spannung des Netzteil bereits entsprechend Ihrer Netzspannung eingestellt wurde. •... -
Seite 4: Technische Daten Des Produkts
™ ® ™ Intel Pentium -Prozessoren/Intel Celeron -Prozessoren im LGA1155- ® ® ® ® Package (Besuchen Sie die Website von GIGABYTE, um eine aktuelle Liste der unterstützten CPUs einzusehen.) L3-Cache je nach der CPU Š Chipsatz Intel H61 Express-Chip-Satz Š ® Arbeitsspeicher 2 x 1,5V DDR3 DIMM-Sockeln für bis zu 16 GB Systemarbeitsspeicher Š * Aufgrund der Beschränkung des Windows 32-Bit Betriebssystems wird die tatsächlich angezeigte Arbeitsspeichergröße weniger als 4 GB betragen, wenn mehr als 4 GB Arbeitsspeicher installiert werden. - Seite 5 Rückblendenanschlüsse 1 x PS/2-Tastaturanschluss Š 1 x PS/2-Mausanschluss Š 1 x D-Sub-Port Š 1 x DVI-D-Port Š 6 x USB 2.0-/1.1-Port Š 1 x RJ-45-Port Š 3 x Audiobuchsen (Line In/Line Out/Mikrofon) Š E/A-Controller iTE IT8728-Chip Š Hardwareüberwachung Systemspannungserkennung Š CPU-/System-Temperaturerkennung Š Geschwindigkeitserkennung für CPU-/Systemlüfter Š Warnung bei CPU-/System-Lüfterfehler Š...
-
Seite 6: Installieren Der Cpu Und Des Cpu-Kühlers
Installieren der CPU und des CPU-Kühlers Lesen Sie die folgenden Richtlinien, bevor Sie die CPU installieren: Stellen Sie sicher, dass das Motherboard Ihre CPU unterstützt. • (Auf derGIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten CPUs.) Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose • herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Hardwareschaden. Suchen Sie den Pol 1 der CPU. Die CPU lässt sich nicht einstecken, wenn sie falsch • ausgerichtet ist. (Als Alternative suchen Sie die Kerben an beiden Seiten der CPU und die Ausrichtungsnasen an dem CPU-Sockel.) Tragen Sie eine dünne, gleichmäßige Schicht Wärmeleitpaste auf die Oberfläche der CPU auf. • Schalten Sie den Computer nicht ein, bevor der CPU-Kühler installiert ist. Andernfalls kann eine • Überhitzung und Beschädigung der CPU auftreten. Stellen Sie die CPU-Hostfrequenz entsprechend den CPU-Spezifikationen ein. Wir raten • Ihnen ab die Systembusfrequenz auf einen Wert außerhalb der Hardwarespezifikationen einzustellen, da die Standardanforderungen für die Peripherie dadurch nicht erfüllt werden. Wollen Sie die Frequenz auf einen Nichtstandardwert einstellen, beachten Sie bitte Ihre Hardwarespezifikationen einschließlich CPU, Grafikkarte, Arbeitsspeicher, Festplatte usw. 1-3-1 Installieren der CPU A. Suchen Sie die Ausrichtungsnasen des CPU-Sockel am Motherboard und die Kerben der CPU. LGA1155 CPU-Sockel Ausrichtungsnase Ausrichtungsnase Die Ecke Pol 1 des CPU-Sockels LGA1155 CPU Kerbe Kerbe... -
Seite 7: Installieren Des Arbeitsspeichers
Installieren des Arbeitsspeichers Lesen Sie die folgenden Richtlinien, bevor Sie den Arbeitsspeicher installieren: Stellen Sie sicher, dass das Motherboard Ihr Speichermodul unterstützt. Es wird die Verwendung • eines Speichers derselben Kapazität, Marke, Geschwindigkeit und mit identischen Chips empfohlen. ( Aktuelle Informationen zu unterstützten Speichergeschwindigkeiten und Speichermodulen finden Sie auf der GIGABYTE-Website.) Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose • herausziehen, bevor Sie das Speichermodul installieren. So vermeiden Sie einen Hardwareschaden. Speichermodule haben ein narrensicheres Design. Ein Arbeitsspeichermodul kann nur in eine • Richtung eingesteckt werden. Wenn es schwer ist das Modul einzustecken, dann ändern Sie bitte die Richtung. 1-4-1 Dualchannel-Speicherkonfiguration Dieses Motherboard bietet zwei DDR3-Speichersteckplätze und unterstützt die Dualchannel- Technologie. Nach der Speicherinstallation erkennt das BIOS automatisch die Spezifikationen und Kapazität des Arbeitsspeichers. Durch Aktivieren des Dualchannel-Speichermodus wird die ursprüngliche Arbeitsspeicherbandbreite verdoppelt. Die vier DDR3-Speichersteckplätze sind in zwei Kanäle aufgeteilt. Jeder Kanal verfügt wie folgt über einen Speichersteckplatz: Kanal 0: DDR3_1 Kanal 1: DDR3_2 Aufgrund von CPU-Einschränkungen lesen Sie bitte die folgenden Richtlinien, bevor Sie den Speicher im Dualchannelmodus installieren. -
Seite 8: Rückblendenanschlüsse
Rückblendenanschlüsse PS/2-Tastatur- und PS/2-Mausanschluss Der obere Anschluss (grün) dient zur Verbindung mit einer PS/2-Maus, und der untere Anschluss (lila) zur Verbindung mit einer PS/2-Tastatur. D-Sub-Port Der D-Sub-Port unterstützt eine 15-pol. D-Sub-Anschluss. Schließen Sie einen Monitor an diesen Port an, der D-Sub-Anschluss unterstützt. DVI-D-Port (Hinweis) Der DVI-D-Port erfüllt die DVI-D-Spezifikation und unterstützt eine maximale Auflösung von 1920x1200 (die tatsächliche Auflösung hängt vom verwendeten Monitor ab). Schließen Sie einen Monitor an diesen Port an, der DVI-D. USB 2.0/1.1 Die USB-Port unterstutz die USB 2.0/1.1-Spezifikation. Schließen Sie USB-Geräte wie z.B. eine USB- Tastatur/Maus, einen USB-Drucker, ein USB-Flash-Laufwerk usw. an diese Port an. RJ-45 LAN-Port Der Gigabit Ethernet LAN-Port ermöglicht eine Internetverbindung mit einer Datenrate von bis zu 1 Gbps. Die folgenden Tabellen beschreiben die Zustände der LAN-Port-LEDs. Verbindungs-/ Aktivitäts- Geschwindig- Verbindungs-/Geschwindigkeits-LED: Aktivitäts-LED: keits-LED Zustand Beschreibung Zustand... -
Seite 9: Interne Anschlüsse
Interne Anschlüsse ATX_12V F_AUDIO F_USB1/F_USB2 CPU_FAN SYS_FAN COMA SATA2_0/1/2/3 CLR_CMOS F_PANEL Lesen Sie die folgenden Richtlinien, bevor Sie externe Geräte anschließen: Stellen Sie zunächst sicher, dass Ihre Geräte mit den zu benutzenden Anschlüssen kompatibel • sind. Schalten Sie vor dem Installieren der Geräte stets die Geräte und Ihren Computer aus. Trennen • Sie das Netzkabel von der Steckdose, um Schäden an den Geräten zu vermeiden. Stellen Sie nach dem Installieren des Gerätes und vor dem Einschalten des Computers sicher, • dass das Kabel des Geräts richtig mit dem Anschluss am Motherboard verbunden ist. Hardwareinstallation - 9 -... - Seite 10 1/2) ATX_12V/ATX (2x2 12V-Stromanschluss und 2x12 -Hauptstromanschluss) Über den Stromanschluss kann das Netzteil sämtlichen Komponenten auf dem Motherboard genug Strom liefern. Stellen Sie bitte vor dem Verbinden dieses Stromanschlusses sicher, dass die Stromversorgung ausgeschaltet ist und alle Komponenten und Geräte richtig installiert sind. Der Stromanschluss hat ein narrensicheres Design. Verbinden Sie das Stromkabel vom Netzteil mit diesem Anschluss. Achten Sie dabei auf die richtige Ausrichtung. Der 12V-Stromanschluss liefert grundsätzlich der CPU den Strom. Der Computer kann nicht gestartet werden, wenn dieser 12V-Stromanschluss nicht verbunden wurde. Wir empfehlen Ihnen ein Netzteil, das für einen hohen Stromverbrauch (500W oder noch mehr) geeignet ist, zu verwenden, damit Erweiterungsanforderungen erfüllt werden. Wenn Sie ein Netzteil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder lässt sich sogar nicht starten. ATX_12V: Pol-Nr. Funktion Erde Erde +12V +12V ATX_12V ATX: Pol-Nr. Funktion Pol-Nr. Funktion 3,3V 3,3V 3,3V -12V Erde Erde PS_ON (soft Ein/Aus) Erde Erde Erde Erde...
- Seite 11 3/4) CPU_FAN/SYS_FAN (Lüftersockel) Das Motherboard hat eine 4-polige CPU-Lüftersockel (CPU_FAN) und eine 4-polige Systemlüftersockel (SYS_FAN). Die meisten Lüftersockel sind so ausgelegt, dass sie sich missbrauchsicher einfügen lassen. Achten Sie beim Anschluss eines Lüfterkabels darauf, dass es richtig ausgerichtet angeschlossen wird (der schwarze Anschlussdraht ist der Schutzleiter). Das Motherboard unterstützt die Steuerung der CPU-Lüftergeschwindigkeit, wobei ein CPU-Lüfter mit Geschwindigkeitssteuerung im Lüfterdesign erforderlich ist. Zur optimalen Wärmeabfuhr wird die Installation eines Systemlüfters im Gehäuse empfohlen. CPU_FAN: Pol-Nr. Funktion Erde +12V / Drehzahlsteuerung CPU_FAN Sensor Drehzahlsteuerung SYS_FAN: Pol-Nr. Funktion Erde SYS_FAN +12V / Drehzahlsteuerung Sensor Reserviert Vergessen Sie nicht, die Lüfterkabel mit den Lüfterstiftleisten zu verbinden, um Ihre CPU und • das System vor Überhitzung zu schützen. Eine Überhitzung kann Schäden an der CPU oder das Hängen des Systems verursachen. Diese Lüfterstiftleisten sind keine Konfigurationsjumper. Setzen Sie keine Jumper-Kappen auf • die Stiftleisten. 5) SATA2_0/1/2/3 (SATA 3GB/s-Anschlüsse, Gesteuert vom H61 Chipsatz) Die SATA-Anschlüsse entsprechen dem SATA 3GB/s-Standard und sind mit dem SATA 1,5GB/s- Standard kompatibel. Jeder SATA-Anschluss nimmt ein einziges SATA-Gerät auf.
- Seite 12 6) F_PANEL (Fronttafelsockel) Verbinden Sie den Stromschalter, Reset-Schalter, Lautsprecher, Gehäuseeinbruchschalter/-sensor und die Systemstatusanzeige am Gehäuse gemäß den nachstehenden Polzuweisungen mit dieser Stiftleiste. Achten Sie vor dem Anschließen der Kabel auf die positiven und negativen Pole. Meldung-/Strom-/ Strom- Lautsprecher Schlaf-LED schalter Festplattenaktivitäts- Reset- Strom-LED schalter Gehäuseeinbruch- Sockel MSG/PWR (Meldung-/Strom-/Schlaf-LED): • Anschluss an die Betriebsstatusanzeige an der Vorderseite des Systemzustand LED Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn das System im S1-Schlafmodus ist. Die LED zeigt kein Licht Blinkend an, wenn das System im S3/S4-Schlafmodus oder ausgeschaltet (S5) ist. S3/S4/S5 (Stromschalter): • Diese Stelle wird mit dem Stromschalter an der Fronttafel des Gehäuses verbunden. Sie können einstellen, wie das System über den Stromschalter ausgeschaltet wird (siehe Kapitel 2 “BIOS-Setup”, “Energieverwaltungseinstellung” für weitere Informationen). SPEAK (Lautsprecher): • Diese Stelle wird mit dem Lautsprecher an der Fronttafel des Gehäuses verbunden. Das System berichtet den Systemstartzustand, indem es Pieptöne abgibt. Ein einziger kurzer Piepton bedeutet, dass kein Problem während des Startens des Systems erkannt wurde. Falls ein Problem erkannt wurde, gibt das BIOS je nach dem Problem entsprechende Pieptöne ab. Beziehen Sie sich bitte auf Kapitel 5 “Fehlerbehebung” für Informationen zu den Pieptöne.
- Seite 13 7) F_AUDIO (Fronttafel-Audiosockel) Der Fronttafel-Audiosockel unterstützt die Intel High Definition (HD)- und AC’97-Audiofunktionen. Sie können Ihr Fronttafel-Audiomodul mit diesem Sockel verbinden. Stellen Sie sicher, dass die Kabelzuweisungen des Moduls mit den Polzuweisungen des Sockels am Motherboard übereinstimmen. Eine falsche Verbindung zwischen dem Modul und der Stiftleiste am Motherboard kann dazu führen, dass das Audiogerät nicht funktionieren kann oder sogar beschädigt wird. Für HD-Fronttafel-Audio: Für AC’97-Fronttafel-Audio: Pol-Nr. Funktion Pol-Nr. Funktion MIC2_L Erde Erde MIC2_R Mikrofonleistung -ACZ_DET LINE2_R Line Out (R) Erde FAUDIO_JD Kein Pol Kein Pol LINE2_L Line Out (L) Erde Der Front Panel Audio Header auf der Gerätevorderseite unterstützt standardmäßig HD Audio. • Audiosignale sind gleichzeitig auf beiden Audioanschlüssen an der Gerätevorder- und der – • rückseite vorhanden. Eine Reihe von Gehäusen verfügt über ein Audiomodul auf der Vorderseite, bei dem das Kabel • statt eines Steckers Anschlüsse für die einzelnen Leitungen besitzt. Für weitere Informationen zur Verbindung des Fronttafel-Audiomoduls, das unterschiedliche Kabelzuweisungen hat, wenden Sie sich bitte an den Gehäusehersteller.
- Seite 14 9) LPT (Parallelanschluss-Sockel) Der LPT-Sockel kann über ein optionales LPT-Anschlusskabel ein parallelen Anschluss anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales LPT-Anschlusskabel zu erwerben. Pol-Nr. Funktion Pol-Nr. Funktion STB- Erde AFD- Erde ERR- Erde INIT- ACK- Erde SLIN- BUSY Erde Erde Kein Pol Erde SLCT Erde 10) COMA (Serienanschluss-Sockel) Der COM-Sockel kann über ein optionales COM-Anschlusskabel ein seriellen Anschluss anbieten.
