Endschaltereinstellung:
Der Endschalter wird im unjustierten Zustand ausgeliefert. Er verfügt über zwei Kombinocken die jeweils
aus einem Betriebsendschalter und einem Sicherheitsendschalter (schwarze u.gelbe Nocken)
bestehen,sowie potentialfreien Kontakten ( graue, weiße und blaue Nocke). Die Konstruktion der neuen
Nocken vereinfacht die Einstellung der Endlagen erheblich, da in einem Arbeitsgang, sowohl eine Endlage,
als auch der zugehörige Sicherheitsendschalter eingestellt wird.
Zwei frei einstellbare Wechslerkontakte
(grauer und blauer Nocken) auf steckbaren
Klemmen geführt. Ein dritter Schalter als
Vorendschalter (weißer Nocken).
Endschalter
"AUF"
Schwarz

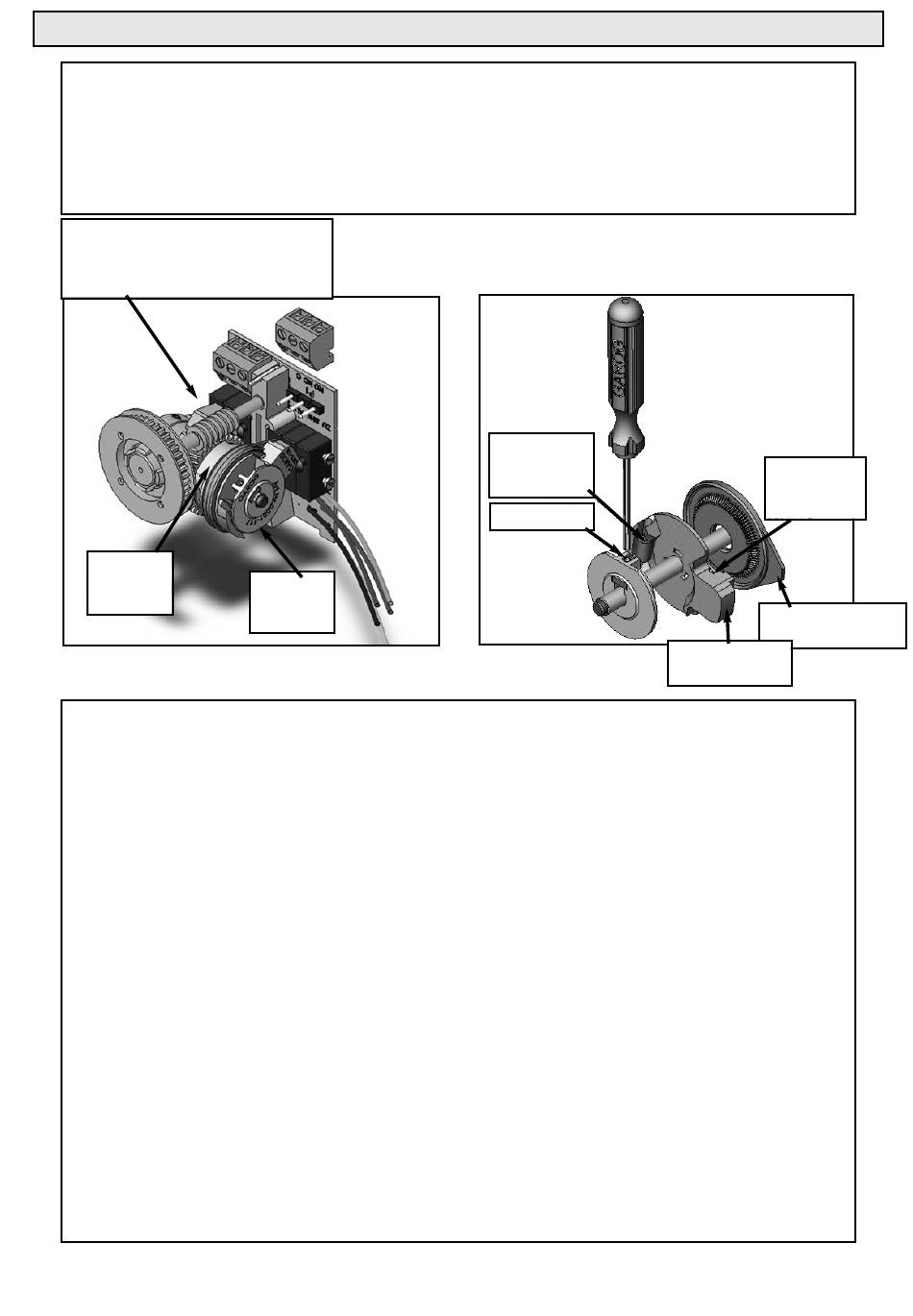

Auf obiger Zeichnung ist die Endschalterzuordnung erklärt. Fahren Sie das Tor in Totmann in die
einzustellende Endlage und stecken Sie den Einstellschlüssel in die Stiftschraube für die Grobeinstellung
wie im rechten Bild gezeigt. Stellen Sie die Kombinocke für die entsprechende Endlage
( SCHWARZ für "AUF", GELB für "ZU") so ein, daß der Mikroschalter fast betätigt wird.
Achtung: Anfahrrichtung der Nocke auf den Mikroschalter beachten. Ziehen Sie die Schraube an und
sichern so die Nocke gegen Verdrehung.
Nun Drehen Sie die Feineinstellschraube des Betriebsendschalters so weit, bis der Endschalter betätigt
wird. Überprüfen Sie die Endeinstellung im Fahrbetrieb. Für die Nachjustierung sollte das Tor immer ca.
0,5 m aus der jeweiligen Endlage heraus gefahren werden.
Im Regelfall entfällt eine separate Einstellung des Sicherheitsendschalters, da durch die besondere Form
der Betätigungsnasen der Kombinocke ein verzögertes Schalten des Sicherheitsendschalters
gewährleistet ist. Es ist dabei unerheblich von welcher Seite der Mikroschalter angefahren wird. Im
Normalfall sollte der Sicherheitsendschalter jedoch ca. 10 cm nach Erreichen der normalen Endlage
angefahren werden. Ein Verändern dieses Schaltpunktes ist über die ´Feineinstellung
Sicherheitsendschalter´ (siehe Bild oben rechts) jederzeit möglich.
Wiederholen Sie die Prozedur für die andere Endlage. Ist der Sicherheitsendschalter angefahren wird bei
GAROG-Prozessorsteuerungen ein Fehler optisch angezeigt. Vergewissern Sie sich nach Beendigung der
Einstellarbeiten, dass die Grobeinstellschrauben fest angezogen sind, damit sich die Endschalter nicht im
Torbetrieb verstellen können. Die überfahrbaren Nocken der Zusatzkontakte werden nur mit der
Grobeinstellschraube eingestellt.
ENDSCHALTER NEC MIT ABBILDUNG
Endschalter
"ZU"
Gelb
Feineinstellung
Betiebs-
endschalter
Grobeinstellung
8
Feineinstellung
Sicherheits--
endschalter
Schaltnase für
Sicherheitsendschalter
Schaltnase für
Betriebsenschalter
