6 6

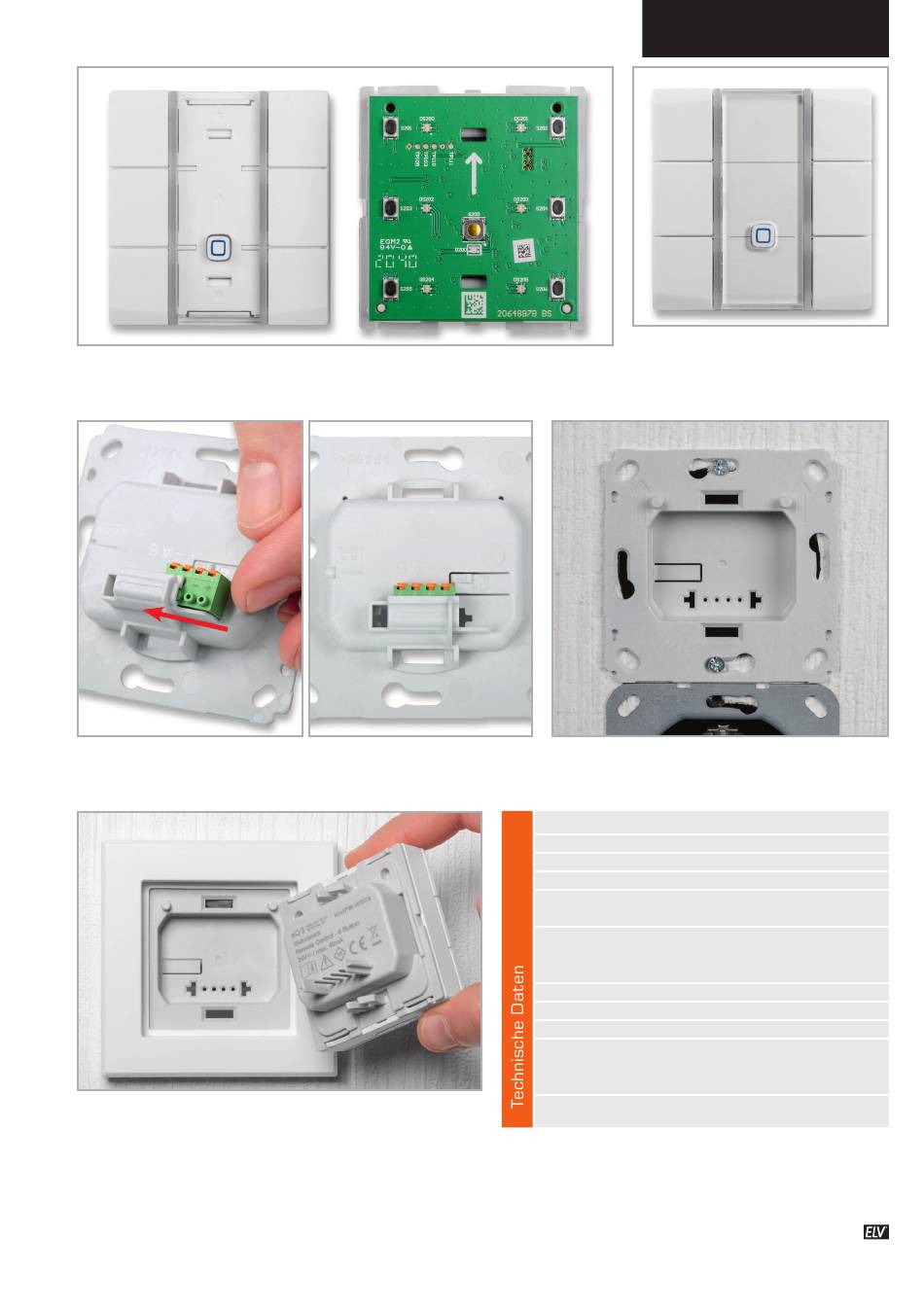

Schritt 6: Die so weit montierte Oberschale wird nun auf das Gerät gesetzt.
Der Pfeil auf der Tasterplatine verdeutlicht die Ausrichtung.
8 8
Schritt 8: Montage des Homematic IP Wired-Kabels am Anschlussblock
unter Beachtung der Belegung (hier ohne Kabel verdeutlicht)
10
10
Schritt 10: Aufstecken des montieren Wandtasters auf
die Montageplatte
Bau- und Bedienungsanleitung 9
7 7
Schritt 7: Der gewünschte Papiereinleger
wird in die Oberschalenmitte gelegt und
mit der durchsichtigen Blende fixiert.
9
9
Schritt 9: Befestigen der Montageplatte in einer 55er-
Installationsdose
Geräte-Kurzbezeichnung:
Versorgungsspannung:
Stromaufnahme:
Leistungsaufnahme im Ruhebetrieb:
Leitungsart und -querschnitt:
Installation:
Schutzart:
Schutzklasse:
Umgebungstemperatur:
Abmessungen (B x H x T):
ohne Rahmen:
mit Rahmen:
Gewicht:
HmIPW-WRC6
24 V
, +5 %, -20 %, SELV
DC
40 mA max.
45 mW
Starre Leitung
0,12‒0,50 mm²
Nur in Schalterdosen
(Gerätedosen)
gemäß DIN 49073-1
IP20
III
-5 bis +40 °C
71 x 71 x 40 mm
85 x 85 x 40 mm
68 g
