8 Bau- und Bedienungsanleitung
1
1

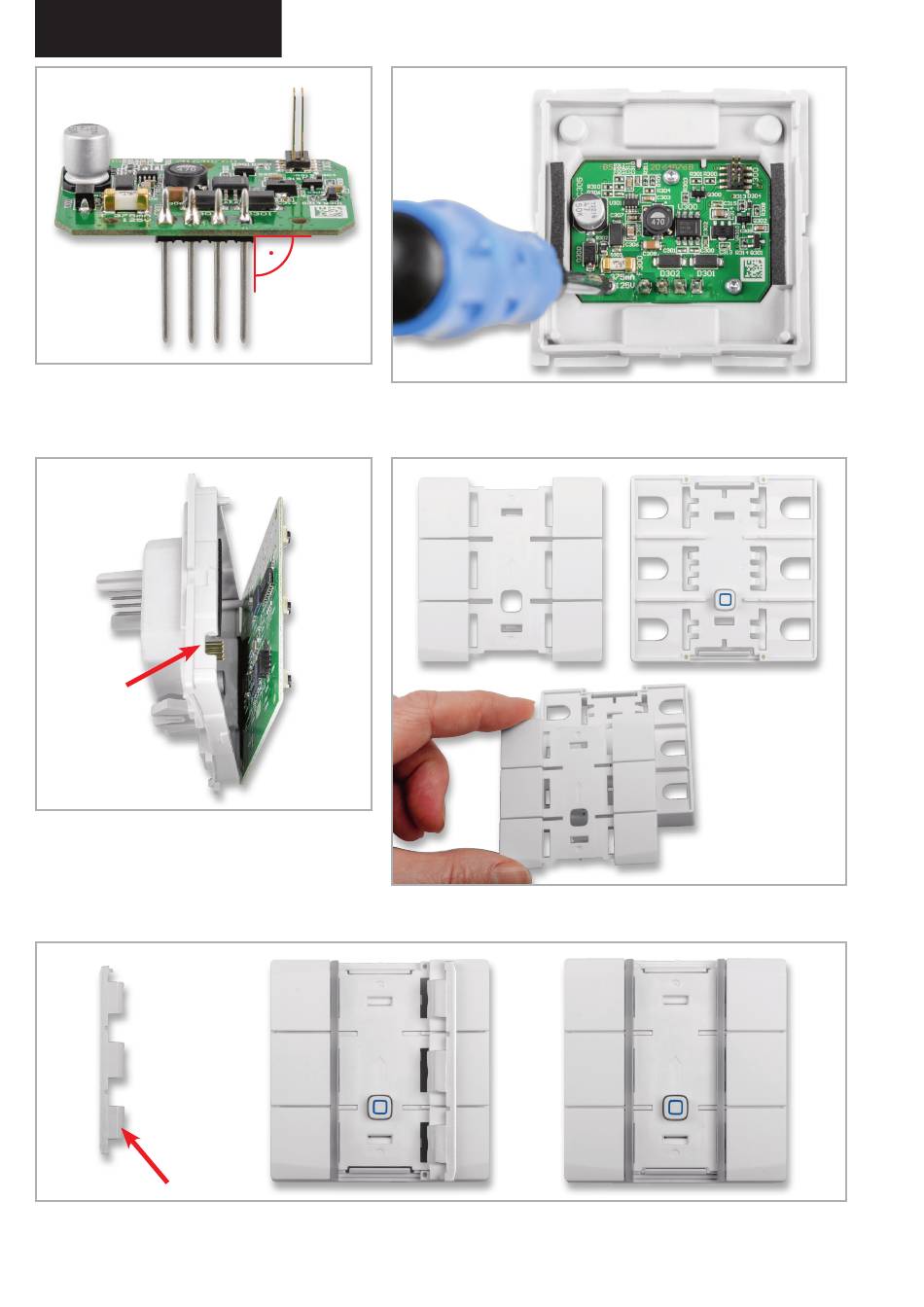

Schritt 1: Bestücken und Verlöten der 4-poligen Stift-
leiste J301 auf der Controllerplatine. Hierbei ist auf
die Rechtwinkligkeit zu achten.
3 3
Schritt 3: Nach dem Einbau der Controllerplatine wird
die Tasterplatine aufgesteckt. Hierbei ist auf die kor-
rekte Kontaktierung aller 8 Stifte der Stiftleiste zu
achten. Die kleine Aussparung in der Seite des Gehäu-
seunterteils hilft bei der Kontrolle.
5 5
Schritt 5: Die Lichtleiter werden in die Schlitze neben den Tasten eingesetzt. Die Lichtleiter besitzen auf einer Seite Ein-
kerbungen, die zur Gehäusemitte hin eingesetzt werden und hierdurch mit der Tasterkappe verrasten.
www.elv.com
2 2
Schritt 2: Die fertig bestückte Controllerplatine wird im Gehäuseunter-
teil eingesetzt und mittels der drei Schrauben fixiert.
4 4
Schritt 4: Die Tasterkappe wird auf das Gehäusefrontteil aufgesetzt.
