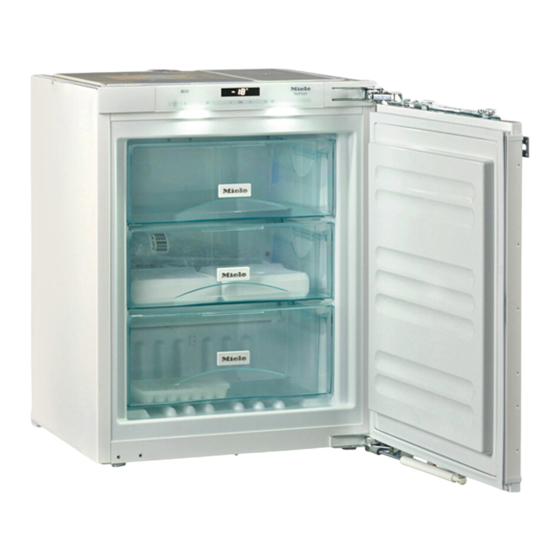

Miele FN 30402 i Gebrauchs- Und Montageanweisung
Vorschau ausblenden
Andere Handbücher für FN 30402 i:
- Gebrauchsanweisung (84 Seiten) ,
- Gebrauchs- und montageanweisung (84 Seiten)
Verwandte Anleitungen für Miele FN 30402 i
Inhaltszusammenfassung für Miele FN 30402 i
- Seite 1 Gebrauchs- und Montageanweisung Gefrierschrank Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden. de-DE M.-Nr. 11 450 820...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Warnungen .............. Ihr Beitrag zum Umweltschutz................. 14 Energie sparen....................15 Gerätebeschreibung..................17 Bedienblende ...................... 17 Erklärung der Symbole ..................18 Zubehör ......................20 Mitgeliefertes Zubehör ..................20 Nachkaufbares Zubehör..................20 Kältegerät ein- und ausschalten ..............22 Vor dem ersten Benutzen ..................22 Das Kältegerät bedienen .................. - Seite 3 Inhalt Zubehör nutzen ....................38 Gefriertablett nutzen..................38 Automatisches Abtauen ................... 40 Reinigung und Pflege ..................41 Hinweise zum Reinigungsmittel ................41 Das Kältegerät zur Reinigung vorbereiten............41 Innenraum und Zubehör reinigen ................ 42 Türdichtung reinigen .................... 43 Be- und Entlüftungsquerschnitte reinigen............43 Was tun, wenn ...
-
Seite 4: Sicherheitshinweise Und Warnungen
Informationen zur Installation des Käl- tegeräts sowie die Sicherheitshinweise und Warnungen unbedingt zu lesen und zu befolgen. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf und geben Sie sie an einen eventuellen Nachbesitzer weiter. -
Seite 5: Kinder Im Haushalt
Ware oder deren Verderb führen. Im Weiteren ist das Kältegerät nicht geeignet für den Betrieb in explosi- onsgefährdeten Bereichen. Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver- wendung oder falsche Bedienung verursacht werden. Personen (Kinder inbegriffen), die aufgrund ihrer physischen, sen- sorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder... - Seite 6 Sicherheitshinweise und Warnungen Technische Sicherheit Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Kältegerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den zutreffenden EU-Richtlinien. Dieses Kältegerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Das Kälte- mittel schädigt nicht die Ozonschicht und erhöht nicht den Treib- hauseffekt.
- Seite 7 Back-up-Systeme) ist möglich. Voraussetzung für den Betrieb ist, dass die Energieversorgungsanlage die Vorgaben der EN 50160 oder vergleichbar einhält. Die in der Hausinstallation und in diesem Miele Produkt vorgesehe- nen Schutzmaßnahmen müssen auch im Inselbetrieb oder im nicht netzsynchronen Betrieb in ihrer Funktion und Arbeitsweise sicherge- stellt sein oder durch gleichwertige Maßnahmen in der Installation er-...
- Seite 8 Garantieansprüche gehen verloren, wenn das Kältegerät nicht von einem von Miele autorisierten Kundendienst repariert wird. Defekte Bauteile dürfen nur gegen Miele Originalersatzteile ausge- tauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Sicherheitsanforderungen in vollem Umfang erfüllen.
- Seite 9 Dieses Leuchtmittel darf nur für die vorgesehene Verwendung genutzt werden. Das Leuchtmittel ist nicht zur Raumbeleuchtung ge- eignet. Der Austausch darf nur von einer autorisierten Fachkraft oder vom Miele Kundendienst durchgeführt werden. Dieses Kältegerät enthält mehrere Lichtquellen, die mindestens die Energieeffizienz- klasse G aufweisen.
- Seite 10 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Das Kältegerät ist für eine bestimmte Klimaklasse (Umgebungs- temperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Kältegeräts. Eine niedrigere Umgebungstemperatur führt zu ei- ner längeren Stillstandzeit des Kompressors, sodass das Kältegerät die erforderliche Temperatur nicht halten kann.
- Seite 11 Verwenden Sie ausschließlich Miele Originalzubehör. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren. Miele gibt Ihnen eine bis zu 15-jährige, mindestens aber 10-jähri- ge Liefergarantie für funktionserhaltende Ersatzteile nach Serienaus- lauf Ihres Kältegeräts.
-
Seite 12: Transport
Sicherheitshinweise und Warnungen Reinigung und Pflege Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Dadurch wird die Türdichtung im Laufe der Zeit porös. Der Dampf eines Dampfreinigers kann an spannungsführende Tei- le gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen und Abtauen des Kältegeräts niemals einen Dampfreiniger. - Seite 13 Sicherheitshinweise und Warnungen Entsorgung Ihres Altgeräts Zerstören Sie gegebenenfalls das Türschloss Ihres alten Kältege- räts. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr geraten. Herausspritzendes Kältemittel kann zu Augenverletzungen führen. Beschädigen Sie keine Teile des Kältekreislaufs z. B. durch: - das Aufstechen der Kältemittelkanäle des Verdampfers - das Abknicken von Rohrleitungen - das Abkratzen von Oberflächenbeschichtungen.
-
Seite 14: Ihr Beitrag Zum Umweltschutz
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altge- rät sind Sie gesetzmäßig eigenverant- wortlich. -
Seite 15: Energie Sparen
Energie sparen normaler erhöhter Energieverbrauch Energieverbrauch Aufstellen/Warten In belüfteten Räumen. In geschlossenen, nicht be- lüfteten Räumen. Geschützt vor direkter Son- Bei direkter Sonnenbestrah- nenbestrahlung. lung. Nicht neben einer Wärme- Neben einer Wärmequelle quelle (Heizkörper, Herd). (Heizkörper, Herd). Bei idealer Raumtemperatur Bei hoher Raumtemperatur um 20 °C. - Seite 16 Energie sparen normaler erhöhter Energieverbrauch Energieverbrauch Gebrauch Anordnung der Schubladen und Abstellflächen wie im Auslieferungszustand. Gerätetür nur bei Bedarf und Häufiges und langes Türöff- so kurz wie möglich öffnen. nen bedeuten Kälteverlust Lebensmittel gut sortiert ein- und einströmende warme ordnen. Raumluft.
-
Seite 17: Gerätebeschreibung
Gerätebeschreibung Bedienblende a Ein-/Ausschalten d Einstellen der Temperatur des gesamten Kältegerätes ( für kälter), Auswahltaste im Einstellungsmodus b Optische Schnittstelle e Bestätigen einer Auswahl (OK-Taste) (nur für den Kundendienst) c Ein-/Ausschalten der Funktion f Einstellen der Temperatur SuperFrost ( für wärmer), Auswahltaste im Einstellungsmodus g An- bzw. -
Seite 18: Erklärung Der Symbole
Eingabe von Einstellungen Akustische Signale Auswahlmöglichkeiten von Tastenton und Warnton bei Tür- und Temperaturalarm Miele@home Nur sichtbar bei eingesetztem, angemelde- tem Miele@home Kommunikationsstick Display-Leuchtkraft Einstellen der Leuchtkraft des Displays Sabbatmodus Ein- und Ausschalten des Sabbatmodus ... - Seite 19 Gerätebeschreibung a Bedienblende b Innenbeleuchtung c NoFrost-Einrichtung d obere Gefrierschublade als Gefrier- tablett nutzbar e Gefrierschubladen (Anzahl je nach Modell) Diese Abbildung zeigt beispielhaft ein Gerä- temodell.
-
Seite 20: Zubehör
Abgestimmt auf das Kältegerät sind im Kälteakku Miele Sortiment hilfreiche Zubehöre und Reinigungs- und Pflegemittel erhältlich. Nachkaufbares Zubehör können Sie im Miele Webshop bestellen. Sie er- halten diese Produkte auch über den Miele Kundendienst (siehe Ende dieser Gebrauchs- und Montageanweisung) Der Kälteakku verhindert bei einem und bei Ihrem Miele Fachhändler. - Seite 21 Geräte- daten mit einem Smartphone oder Ta- blet (iOS®- und Android™-Systeme) je- derzeit abgerufen werden können. Um die Miele@mobile App oder Miele@home Funktionen wie z. B. das Einschalten von SuperKühlen/ SuperFrost nutzen zu können, muss der WLAN-Stick am Miele Kältegerät einge- steckt werden und mit Ihrem WLAN- Netzwerk verbunden sein.
-
Seite 22: Kältegerät Ein- Und Ausschalten
Kältegerät ein- und ausschalten Vor dem ersten Benutzen Das Kältegerät bedienen Bei diesem Kältegerät reicht zur Bedie- Verpackungsmaterialien entfernen nung eine Berührung der Sensortasten Entfernen Sie sämtliche Verpa- mit dem Finger aus. ckungsmaterialien aus dem Innen- Jede Berührung wird mit einem Tasten- raum. -
Seite 23: Bei Längerer Abwesenheit
Kältegerät ein- und ausschalten Kältegerät ausschalten Bei längerer Abwesenheit Wird das Kältegerät bei längerer Ab- wesenheit ausgeschaltet, aber nicht gereinigt, besteht im geschlossenem Zustand Gefahr von Schimmelbil- Berühren Sie die Ein/Aus-Taste. dung. Ist das nicht möglich, ist die Verriege- Reinigen Sie das Kältegerät unbe- lung eingeschaltet! dingt. -
Seite 24: Die Richtige Temperatur
Die richtige Temperatur Die richtige Temperatureinstellung ist für Temperaturanzeige die Lagerung der Lebensmittel sehr Die Temperaturanzeige im Display wichtig. Durch Mikroorganismen verder- zeigt im Normalbetrieb die mittlere, ben die Lebensmittel schnell, was durch tatsächliche Gefrierzonentempera- die richtige Lagertemperatur verhindert tur an, die momentan im Kältegerät oder verzögert werden kann. - Seite 25 Die richtige Temperatur - Erstes Mal tippen: Der zuletzt einge- stellte Temperaturwert wird blin- kend angezeigt. - Jedes weitere Mal tippen: Der Tem- peraturwert verändert sich in 1 °C- Schritten. - Finger auf der Sensortaste ruhen las- sen: Der Temperaturwert verändert sich fortlaufend.
-
Seite 26: Superfrost Verwenden
SuperFrost verwenden SuperFrost ausschalten Funktion SuperFrost Die Funktion SuperFrost schaltet sich Um Lebensmittel optimal einzufrieren, automatisch nach ca. 65 Stunden aus. müssen Sie vor dem Einfrieren frischer Die Dauer bis zum Ausschalten der Lebensmittel die Funktion SuperFrost Funktion ist abhängig von der Menge einschalten. -
Seite 27: Temperatur- Und Türalarm
Temperatur- und Türalarm Das Kältegerät ist mit einem Warnsys- Das akustische und optische Signal er- tem ausgestattet, damit die Temperatur folgt: nicht unbemerkt ansteigt, und um einen - Sie schalten das Kältegerät ein und Energieverlust bei offen stehender Ge- die Temperatur in einer Temperatur- rätetür zu vermeiden. -
Seite 28: Türalarm
Temperatur- und Türalarm Türalarm vorzeitig ausschalten Türalarm Sollte Sie der Warnton stören, können Wenn die Gerätetür längere Zeit offen Sie ihn vorzeitig ausschalten. steht, ertönt ein Warnton. Das Symbol Alarm leuchtet. Der Zeitraum bis zum Einsetzen des Türalarms ist abhängig von der gewähl- ten Einstellung und beträgt 2 Minuten ... -
Seite 29: Einstellmöglichkeiten
Weitere Einstellungen vornehmen Bestimmte Einstellungen am Kältegerät Verriegelung können Sie nur im Einstellungsmodus Mit der Verriegelung können Sie das vornehmen. Kältegerät sichern vor: Während Sie sich im Einstellungsmo- - ungewolltem Ausschalten, dus befinden, wird der Türalarm oder - ungewollter Temperaturverstellung, eine andere Fehlermeldung automa- tisch unterdrückt. -
Seite 30: Akustische Signale
Weitere Einstellungen vornehmen Akustische Signale Das Kältegerät verfügt über akustische Signale wie den Tastenton und den Warnton bei Tür- und Temperaturalarm. Durch Tippen auf die Taste oder können Sie nun einstellen, ob die Ver- Sie können den Tastenton sowie den riegelung aus- oder eingeschaltet Warnton bei Türalarm ein- oder aus- sein soll:... -
Seite 31: Leuchtkraft Des Displays
Weitere Einstellungen vornehmen Leuchtkraft des Displays Sie können die Leuchtkraft des Displays an die Lichtverhältnisse der räumlichen Umgebung anpassen. Durch Tippen auf die Taste oder können Sie nun wählen: Die Leuchtkraft des Displays kann stu- 0: Tastenton aus, Türalarm aus fenweise von 1 bis 3 verändert werden. -
Seite 32: Sabbatmodus
Weitere Einstellungen vornehmen Sabbatmodus Das Kältegerät verfügt zur Unterstüt- zung religiöser Bräuche über den Sab- batmodus. Durch Tippen auf die Taste oder können Sie nun die Leuchtkraft des Ausgeschaltet werden Displays verändern: - die Innenbeleuchtung bei geöffneter 1: minimale Leuchtkraft Gerätetür, 2: mittlere Leuchtkraft... - Seite 33 Weitere Einstellungen vornehmen Gesundheitsgefährdung durch Verzehr verdorbener Lebensmittel. Da ein möglicher Netzausfall wäh- rend des Sabbatmodus nicht ange- Durch Tippen auf die Tasten oder zeigt wird, kann das Gefriergut an- können Sie nun den Sabbatmodus oder auftauen. Dadurch wird die einstellen.
-
Seite 34: Gefrieren Und Lagern
Gefrieren und Lagern Maximales Gefriervermögen Fertige Tiefkühlkost einlagern Damit die Lebensmittel möglichst Auf- oder angetaute Ware nicht wie- schnell bis zum Kern durchgefroren der einfrieren. Erst wenn Sie das Le- werden, darf das maximale Gefrierver- bensmittel verarbeitet haben (kochen mögen nicht überschritten werden. Das oder braten), können Sie es erneut maximale Gefriervermögen innerhalb einfrieren. -
Seite 35: Lebensmittel Selbst Einfrieren
Gefrieren und Lagern - Warme Speisen oder Getränke erst Lebensmittel selbst einfrieren außerhalb des Kältegeräts abkühlen Verwenden Sie zum Einfrieren nur fri- lassen, um ein Antauen der bereits sche und einwandfreie Lebensmittel. gefrorenen Lebensmittel zu verhin- dern und den Energieverbrauch nicht Vor dem Einfrieren beachten zu erhöhen. -
Seite 36: Vor Dem Einlegen
Gefrieren und Lagern Vor dem Einlegen Legen Sie das Gefriergut so auf die Glasplatte, dass die Ventilatorschlitze Bei einer größeren Menge als 2 kg fri- an der Rückwand im Kältegerät im- scher Lebensmittel schalten Sie eini- mer frei bleiben. Sie sind wichtig für ge Zeit vor dem Einlegen der Lebens- eine einwandfreie Funktion und einen mittel die Funktion SuperFrost ein... -
Seite 37: Lagerzeit Eingefrorener Lebensmittel
Gefrieren und Lagern Lagerzeit eingefrorener Lebensmittel Gefriergut auftauen Auf- oder angetaute Ware nicht wieder Lebensmittel- Lagerzeit einfrieren. Erst wenn Sie das Lebens- gruppe (Monate) mittel verarbeitet haben (kochen oder Speiseeis 2 bis 6 braten), können Sie es erneut einfrie- ren. Brot, Backwaren 2 bis 6 Gefriergut können Sie auftauen:... -
Seite 38: Schnellkühlen Von Getränken
Gefrieren und Lagern Schnellkühlen von Getränken Zubehör nutzen Nehmen Sie Flaschen, die Sie zum Gefriertablett nutzen Schnellkühlen in die Gefrierzone legen, Die obere Gefrierschublade Ihres Kälte- spätestens nach einer Stunde wieder gerätes können Sie als Gefriertablett heraus. Die Flaschen können platzen. nutzen. - Seite 39 Gefrieren und Lagern Eiswürfel bereiten Kälteakku verwenden Der Kälteakku verhindert bei einem Stromausfall einen schnellen Anstieg der Temperatur in der Gefrierzone. Sie können dadurch die Lagerzeit verlän- gern. Füllen Sie die Eiswürfelschale zu drei Viertel mit Wasser, und stellen Sie sie auf den Boden einer Gefrierschubla- ...
-
Seite 40: Automatisches Abtauen
Automatisches Abtauen Das Kältegerät ist mit einem „NoFrost“- System ausgerüstet, wodurch das Käl- tegerät automatisch abgetaut wird. Die anfallende Feuchtigkeit schlägt sich am Verdampfer nieder, wird automa- tisch von Zeit zu Zeit abgetaut und ver- dunstet. Durch das automatische Abtauen bleibt die Gefrierzone immer eisfrei. -
Seite 41: Reinigung Und Pflege
Reinigung und Pflege - Backofensprays, Achten Sie darauf, dass kein Wasser in die Elektronik oder in die Beleuch- - Glasreiniger, tung gelangt. - scheuernden harten Schwämme und Bürsten (z. B. Topfschwämme), Beschädigungsgefahr durch ein- - Schmutzradierer, dringende Feuchtigkeit. Der Dampf eines Dampfreinigers - scharfen Metallschaber. -
Seite 42: Innenraum Und Zubehör Reinigen
Reinigung und Pflege Folgende Teile sind nicht geschirrspül- Innenraum und Zubehör reini- maschinengeeignet: - die Gefrierschubladen Das Kältegerät sollte regelmäßig ge- reinigt werden (ca. 2-mal im Jahr). - die Leisten - die Kälte-Akkus Lassen Sie Verschmutzungen nicht Reinigen Sie dieses Zubehör von erst antrocknen, sondern entfernen Hand. -
Seite 43: Türdichtung Reinigen
Drücken der SuperFrost-Taste Staubablagerungen erhöhen den aus, sobald eine konstante Gefrierzo- Energieverbrauch. nentemperatur von mindestens -18 °C erreicht ist. Reinigen Sie die Be- und Entlüftungs- querschnitte regelmäßig mit einem Pinsel oder Staubsauger (verwenden Sie dazu z. B. den Saugpinsel für Miele Staubsauger). -
Seite 44: Was Tun, Wenn
Was tun, wenn ... Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten spa- ren, da Sie nicht den Kundendienst rufen müssen. Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen. - Seite 45 Was tun, wenn ... Problem Ursache und Behebung Der Kompressor schal- Die Be- und Entlüftungsquerschnitte im Schrankum- tet immer häufiger und bau sind zugestellt oder verstaubt. länger ein, die Tempera- Verdecken Sie nicht die Be- und Entlüftungsquer- tur im Kältegerät ist zu schnitte.
- Seite 46 Was tun, wenn ... Problem Ursache und Behebung Der Kompressor schal- Die Temperatur im Kältegerät ist zu niedrig einge- tet immer häufiger und stellt. länger ein, die Tempera- Korrigieren Sie die Einstellung der Temperatur. tur im Kältegerät ist zu Die Funktion SuperFrost ist noch eingeschaltet.
-
Seite 47: Meldungen Im Display
Was tun, wenn ... Meldungen im Display Meldung Ursache und Behebung Im Display leuchtet das Die Verriegelung ist eingeschaltet. Symbol . Das Kältege- Schalten Sie die Verriegelung aus (siehe Kapitel rät lässt sich nicht aus- „Weitere Einstellungen vornehmen“, Abschnitt schalten. „Verriegelung ein-/ausschalten“). - Seite 48 Was tun, wenn ... Meldungen im Display Meldung Ursache und Behebung Im Display erscheinen Ein Netzausfall wird angezeigt: Die Temperatur im die Symbole Netzaus- Kältegerät war in den letzten Tagen oder Stunden fall und . Der durch einen Netzausfall oder eine Stromunterbre- Warnton ertönt.
-
Seite 49: Die Innenbeleuchtung Funktioniert Nicht
Was tun, wenn ... Die Innenbeleuchtung funktioniert nicht Problem Ursache und Behebung Die Innenbeleuchtung Das Kältegerät ist nicht eingeschaltet. funktioniert nicht. Drücken Sie die Ein-/Aus-Taste. Die Innenbeleuchtung schaltet sich nach ca. 15 Mi- nuten bei geöffneter Gerätetür wegen Überhitzung automatisch aus. Ist dies nicht der Grund, liegt eine Störung vor. - Seite 50 Was tun, wenn ... Allgemeine Probleme mit dem Kältegerät Problem Ursache und Behebung Die Gefrierzonentür Kein Fehler. Aufgrund der Saugwirkung können Sie lässt sich nicht mehr- die Gerätetür erst nach ca. 1 Minute ohne erhöhten mals hintereinander öff- Kraftaufwand öffnen. nen. Das Gefriergut ist fest- Die Verpackung der Lebensmittel war beim Einlegen gefroren.
-
Seite 51: Ursachen Von Geräuschen
Ursachen von Geräuschen Normale Wodurch entstehen sie? Geräusche Brrrrr ... Das Brummen kommt vom Motor (Kompressor). Es kann kurz- fristig etwas lauter werden, wenn sich der Motor einschaltet. Blubb, Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das blubb ... durch die Rohre fließt. -
Seite 52: Kundendienst
Bei Störungen, die Sie nicht selbst be- Ab dem 1. März 2021 sind die Informa- heben können, benachrichtigen Sie tionen zu der Energieverbrauchskenn- z. B. Ihren Miele Fachhändler oder den zeichnung und den Ökodesign-Anforde- Miele Kundendienst. rungen in der europäischen Produktda- tenbank (EPREL) zu finden. -
Seite 53: Informationen Für Händler
Informationen für Händler Messeschaltung Das Kältegerät kann mit der Funktion „Messeschaltung“ im Handel oder in Ausstellungsräumen präsentiert werden. Legen Sie einen Finger auf die Tas- Dabei sind die Bedienung des Kältege- te und lassen Sie den Finger auf rätes und die Innenbeleuchtung weiter- der Taste ruhen. - Seite 54 Informationen für Händler Messeschaltung ausschalten Das Symbol leuchtet im Display. Tippen Sie auf die Taste oder , so dass im Display die 0 (bedeutet: Messeschaltung ist ausgeschaltet) er- Tippen Sie auf die Taste für die Ein- scheint. stellungen. Im Display erscheinen alle anwählbaren Symbole, das Symbol ...
-
Seite 55: Installation
*INSTALLATION* Installation - Die Steckdose muss außerhalb des Montagehinweise Geräterückseitenbereichs liegen und Aufstellort bei einem Notfall leicht zugänglich sein. Beschädigungs- und Verlet- - Netzstecker und Netzkabel dürfen zungsgefahr durch kippendes Kälte- nicht die Rückseite des Kältegeräts gerät. berühren, da diese durch Vibrationen Das Kältegerät ist sehr schwer und des Kältegeräts beschädigt werden neigt bei geöffneter Gerätetür dazu,... -
Seite 56: Be- Und Entlüftung
*INSTALLATION* Installation Klimaklasse Be- und Entlüftung Das Kältegerät ist für eine bestimmte Brand- und Beschädigungsge- Klimaklasse (Raumtemperaturbereich) fahr durch ungenügende Belüftung. ausgelegt, deren Grenzen eingehalten Wenn das Kältegerät nicht ausrei- werden müssen. chend belüftet wird, springt der Eine niedrigere Raumtemperatur führt Kompressor häufiger an und läuft zu einer längeren Stillstandzeit des über einen längeren Zeitraum. - Seite 57 *INSTALLATION* Installation Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zuge- stellt werden. Außerdem müssen sie regelmäßig von Staub gereinigt wer- den. - Der Lufteintritt erfolgt unten über den Sockel und der Luftaustritt oben, im hinteren Bereich des Kü- chenmöbels.
-
Seite 58: Möbeltür
*INSTALLATION* Installation Oberer Entlüftungsquerschnitt Möbeltür Der obere Entlüftungsquerschnitt kann Horizontales und vertikales Spaltmaß auf verschiedene Arten ausgeführt wer- Je nach Küchendesign sind Dicke und den: Kantenradius der Möbeltür sowie das umlaufende Spaltmaß (horizontaler und vertikaler Spalt) festgelegt. Beachten Sie daher unbedingt: - Horizontales Spaltmaß... - Seite 59 Küchenmöbelfront Gewicht der Mö- A = Möbelfrontdicke beltür in kg B = Kantenradius FN 30402 i X = Spaltmaß FN 32402 i Für die Montage von großen oder ge- teilten Möbeltüren ist beim Kunden- dienst oder im Fachhandel ein Monta- geset oder ein weiteres Paar Befesti- gungswinkel erhältlich.
-
Seite 60: Vor Dem Einbau Des Kältegerätes
*INSTALLATION* Installation Vor dem Einbau des Kältegerätes Nehmen Sie die Zubehörbeutel mit den Montageteilen und anderes Zu- behör aus dem Kältegerät und entfer- nen Sie das Kederband von der äu- ßeren Gerätetür. Entfernen Sie auf keinen Fall von der Geräterückseite ... - Seite 61 *INSTALLATION* Installation Hatte das alte Kältegerät eine andere Scharniertechnik? Sollte Ihr altes Kältegerät eine andere Scharniertechnik gehabt haben, können Sie trotzdem die Möbeltür verwenden. Demontieren Sie in diesem Fall die alten Beschläge vom Einbauschrank; sie wer- den nicht mehr benötigt, da jetzt die Möbeltür auf die Gerätetür montiert wird.
-
Seite 62: Einbaumaße
Beachten Sie vor dem Einbau, dass der Einbauschrank genau den vorgegebenen Einbaumaßen entspricht. Die angegebenen Be- und Entlüftungsquerschnitte müssen unbedingt eingehalten werden, um eine korrekte Funktion des Kältegerä- tes zu gewährleisten. Nischenhöhe [mm] FN 30402 i 714 - 730 FN 32402 i 874 - 890... -
Seite 63: Öffnungswinkel Der Gerätetür Begrenzen
*INSTALLATION* Installation Öffnungswinkel der Gerätetür begrenzen Die Türscharniere sind werkseitig so eingestellt, dass die Gerätetür weit ge- öffnet werden kann. Wenn der Öffnungswinkel der Gerätetü- ren auf ca. 90° begrenzt werden soll, kann dies am Scharnier eingestellt wer- den. Die Türbegrenzungsstifte müssen montiert werden, bevor das Kältegerät eingebaut wird. -
Seite 64: Türanschlag Wechseln
*INSTALLATION* Installation Türanschlag wechseln Öffnen Sie die Gerätetür. Lösen Sie ein wenig die Schrauben Heben Sie die Abdeckteile , und und an den Scharnieren. ab. Schieben Sie die Gerätetür nach außen, hängen Sie sie aus, und stel- len Sie sie zur Seite. - Seite 65 *INSTALLATION* Installation Türschließdämpfer lösen Achtung! Der Türschließdämpfer zieht sich im demontierten Zustand zusammen! Verletzungsgefahr! Legen Sie die abmontierte Gerätetür mit der Außenfront nach unten auf einen stabilen Untergrund. Drehen Sie die Schrauben ganz heraus. Setzen Sie das Befestigungselement ...
- Seite 66 *INSTALLATION* Installation Türschließdämpfer befestigen Drehen Sie nun die Gerätetür um, so dass Sie mit der Außenfront nach un- ten liegt. Lösen Sie den Kugelzapfen mit Hilfe eines Schraubendrehers, und schrauben Sie ihn um. Drehen Sie nun die Gerätetür um, so dass Sie mit der Außenfront nach oben liegt (Scharniere bleiben geöff- net).
-
Seite 67: Kältegerät Einbauen
*INSTALLATION* Installation Kältegerät einbauen Stellen Sie das Kältegerät mit Hilfe einer zweiten Person auf. Bauen Sie das Kältegerät nur in stabi- le, standfeste Einbau-Küchenmöbel ein, die auf einem waagerechten und ebenen Boden stehen. Sichern Sie die Einbauschränke ge- gen Umkippen. - Seite 68 *INSTALLATION* Installation Für den Einbau des Kältegerätes be- Folgende Montageteile benötigen nötigen Sie das folgende Werkzeug: Sie: Alle Montageteile sind mit Zahlen ge- kennzeichnet. Diese Kennzeichnung des Montageteils finden Sie auch im je- weiligen Montageschritt wieder. - für den Einbau des Kältegerätes in der Nische: * Teile liegen nur Kältegeräten ab einer Nischenhöhe von 140 cm bei.
- Seite 69 *INSTALLATION* Installation - für die Montage der Möbeltür: Kältegerät vorbereiten Stellen Sie das Kältegerät unmittelbar vor die Küchenmöbel-Nische. ** Anzahl je nach Nischenhöhe. Enthält auch zusätzliche Montageteile für die Montage großer oder geteilter Möbeltü- ren. Alle Montageschritte werden an einem Kältegerät mit rechtem Türanschlag gezeigt.
- Seite 70 *INSTALLATION* Installation Beschädigungsgefahr des Be- festigungswinkels mit Abdeckung. Die Abdeckung des Befestigungs- winkels kann leicht abgetrennt wer- den. Klappen Sie die Abdeckung des Be- festigungswinkels immer sofort zu. Klappen Sie die Abdeckungen zu. Schieben Sie das Kältegerät zu zwei ...
- Seite 71 *INSTALLATION* Installation Nur bei 16 mm dicken Möbelwänden: Klipsen Sie die Distanzteile und rechts auf die Scharniere. Öffnen Sie die Gerätetür. Nehmen Sie die Abdeckung ab. Schrauben Sie das Befestigungs- teil mit den Schrauben lose an. Tipp: Ziehen Sie die Schrauben nicht fest an, so dass das Befestigungsteil noch verschiebbar ist.
- Seite 72 *INSTALLATION* Installation Kältegerät einbauen Wird das Kältegerät zu weit in die Einbaunische geschoben, kann nach der Montage der Möbeltür die Gerä- tetür nicht richtig schließen. Dies kann zu Vereisung, Kondenswasser- bildung und anderen Funktionsstö- rungen führen, die einen erhöhten Energieverbrauch zur Folge haben können.
- Seite 73 *INSTALLATION* Installation Wichtig bei Möbeln mit Türan- schlagsteilen (wie Noppen, Dich- tungslippen etc.). Berücksichtigen Sie das Aufbaumaß der Türanschlagsteile. Kontrollieren Sie, ob ein umlaufender Abstand von 42 mm zu den Vorder- kanten der Türanschlagsteile einge- halten wird. Ziehen Sie das Kältegerät um das entsprechende Aufbaumaß...
- Seite 74 *INSTALLATION* Installation Kältegerät in der Nische befestigen Schieben Sie die lose sitzenden Be- Drücken Sie das Kältegerät scharnier- festigungswinkel bis an die Möbel- seitig an die Möbelwand. wand. Um das Kältegerät mit dem Möbel- Schrauben Sie den Befestigungswin- schrank zu verbinden, schrauben Sie kel ...
- Seite 75 *INSTALLATION* Installation Ziehen Sie die Schrauben und Nur bei einem Kältegerät ab einer Ni- wieder fest. schenhöhe von 140 cm Zur zusätzlichen Sicherung des Kälte- gerätes im Einbauschrank schieben Sie zwischen Kältegerät und Möbelboden an der Geräteunterseite die beiliegen- den Stäbe ein: ...
-
Seite 76: Möbeltür Montieren
*INSTALLATION* Installation Möbeltür montieren Die Oberkante der Möbeltür sollte auf einer Höhe mit den Möbeltüren der nebenliegenden Schränke sein. Die Möbeltür muss plan und span- nungsfrei montiert werden. Im nachfolgenden Kapitel wird die Montage der Möbeltür mit einer min- destens 16–19 mm dicken Möbelfront beschrieben. - Seite 77 *INSTALLATION* Installation Legen Sie die Möbeltür mit der Au- ßenfront nach unten auf einen stabi- len Untergrund. Schieben Sie die seitliche Abde- ckung auf die Befestigungstraver- se gegenüber der Scharnierseite. Drehen Sie die Möbeltür um, und be- festigen Sie den Griff (falls erforder- lich).
- Seite 78 *INSTALLATION* Installation Öffnen Sie die Gerätetür. Türlage ausgleichen Kontrollieren Sie den Abstand der Mö- beltür zu den umliegenden Möbeltüren. Der Abstand sollte gleich sein. Hängen Sie die Möbeltür auf die Jus- tagebolzen . Drehen Sie die Muttern locker auf die Justagebolzen.
- Seite 79 *INSTALLATION* Installation Klappen Sie die Abdeckung auf. Ziehen Sie die Muttern mit einem Drehen Sie die Schrauben in die Maulschlüssel fest, indem Sie die Befestigungslöcher ein. Justagebolzen mit einem Schrau- Tipp: Bohren Sie die Löcher vor. bendreher gegenhalten. ...
- Seite 80 *INSTALLATION* Installation Z: Verstellung in der Tiefe Kontrollieren Sie den Abstand zwischen der Möbeltür und dem Möbelkorpus. Der Abstand sollte ca. 2 mm betragen. Setzen Sie die Abdeckung auf und rasten Sie sie ein. Lösen Sie die Schrauben und . ...
- Seite 81 *INSTALLATION* Installation So stellen Sie sicher, dass das Kälte- gerät richtig eingebaut wurde: - Die Tür schließt richtig. - Die Tür liegt nicht am Möbelkorpus - Die Dichtung an der griffseitigen obe- ren Ecke liegt jeweils fest an. Legen Sie zur Überprüfung eine ein- geschaltete Taschenlampe in das Käl- tegerät, und schließen Sie die Geräte- tür.
-
Seite 82: Elektroanschluss
Anschluss des Kälte- geräts. Eine beschädigte Netzanschlussleitung darf nur durch eine spezielle Netzan- schlussleitung vom gleichen Typ ersetzt werden (erhältlich beim Miele Kunden- dienst). Aus Sicherheitsgründen darf der Austausch nur von einer qualifizier- ten Fachkraft oder vom Miele Kunden- dienst vorgenommen werden. - Seite 83 Deutschland: Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Telefon: 0800 22 44 666 Telefax: 05241 89-2090 (kostenfrei) Mo-Fr 8-20 Uhr Miele im Internet: www.miele.de Sa+So 9-20 Uhr E-Mail: info@miele.de Österreich: Miele Gesellschaft m.b.H. Mielestraße 1 5071 Wals bei Salzburg...
- Seite 84 FN 30402 i, FN 32402 i de-DE M.-Nr. 11 450 820 / 04...
