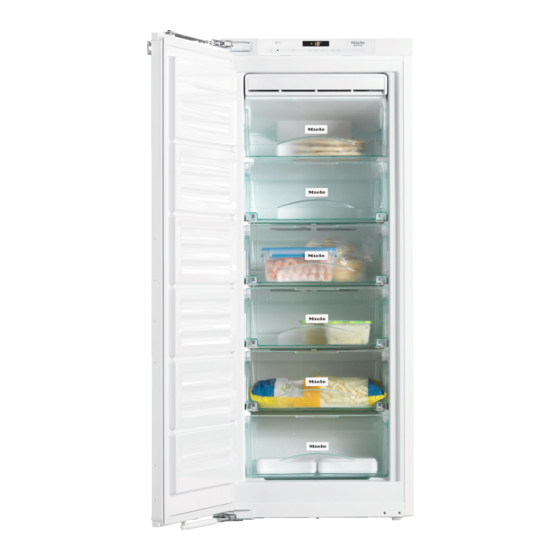

Miele FN 35402 i Gebrauchs- Und Montageanweisung
Vorschau ausblenden Andere Handbücher für FN 35402 i:
Inhaltsverzeichnis

Werbung

Gebrauchs- und Montageanweisung
Gefrierschrank
Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor
Aufstellung – Installation – Inbetriebnahme.
Dadurch schützen Sie sich und vermeiden Schäden.
de-DE
M.-Nr. 10 198 980

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Miele FN 35402 i

  • Seite 1 Gebrauchs- und Montageanweisung Gefrierschrank Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden. de-DE M.-Nr. 10 198 980...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise und Warnungen .............. 4 Ihr Beitrag zum Umweltschutz................ 12 Wie können Sie Energie sparen? ...............  13 Gerätebeschreibung....................  15 Bedienblende ......................15 Erklärung der Symbole ..................16 Zubehör ........................  18 Mitgeliefertes Zubehör ..................18 Nachkaufbares Zubehör..................18 Kältegerät ein- und ausschalten ................  20 Vor dem ersten Benutzen ..................
  • Seite 3 Inhalt Automatisches Abtauen .................. 39 Reinigung und Pflege .................. 40 Hinweise zum Reinigungsmittel ................40 Vor dem Reinigen des Kältegerätes ..............41 Teleskopschienen abnehmen ................ 41 Innenraum und Zubehör reinigen ................42 Türdichtung reinigen ....................43 Be- und Entlüftungsquerschnitte reinigen............. 43 Was tun, wenn ...
  • Seite 4: Sicherheitshinweise Und Warnungen

    Kapitel zur Installation des Gerätes sowie die Si- cherheitshinweise und Warnungen unbedingt zu lesen und zu be- folgen. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie an einen eventuellen Nachbesitzer weiter.
  • Seite 5: Kinder Im Haushalt

    Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Kältegerät nicht geeignet für den Betrieb in ex- plosionsgefährdeten Bereichen. Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver- wendung oder falsche Bedienung verursacht werden.  Personen (Kinder inbegriffen), die aufgrund ihrer physischen, sen- sorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder...
  • Seite 6 Sicherheitshinweise und Warnungen Technische Sicherheit  Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Kältegerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den zutreffenden EG-Richtlinien.  Dieses Kältegerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schä- digt nicht die Ozonschicht und erhöht nicht den Treibhauseffekt. Die Verwendung dieses umweltfreundlichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt.
  • Seite 7 Kältegerät am öffentlichen Stromnetz ange- schlossen ist.  Wenn die Anschlussleitung beschädigt ist, muss diese durch eine von Miele autorisierte Fachkraft ausgetauscht werden, um Gefahren für den Benutzer zu vermeiden.  Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr).
  • Seite 8: Sachgemäßer Gebrauch

    Miele autorisierten Fachkräften durchgeführt werden.  Garantieansprüche gehen verloren, wenn das Kältegerät nicht von einem von Miele autorisierten Kundendienst repariert wird.  Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden. Sachgemäßer Gebrauch ...
  • Seite 9 Sicherheitshinweise und Warnungen  Falls Sie im Kältegerät oder in der Gerätetür fett- oder ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett oder Öl nicht die Kunststoffteile des Kältegerätes berührt. Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunst- stoff bricht oder reißt.
  • Seite 10: Reinigung Und Pflege

    Qualität der Lebensmittel und von der Lagertemperatur. Achten Sie auf das Haltbarkeitsdatum und auf die Lagerhinweise der Le- bensmittelhersteller.  Verwenden Sie ausschließlich Miele Originalzubehör. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren. Reinigung und Pflege ...
  • Seite 11 Sicherheitshinweise und Warnungen Transport  Transportieren Sie das Kältegerät immer aufrecht stehend und in der Transportverpackung, damit keine Schäden auftreten.  Transportieren Sie das Kältegerät mit Hilfe einer zweiten Person, da es ein hohes Gewicht hat. Verletzungs- und Beschädigungsge- fahr. Entsorgung Ihres Altgerätes ...
  • Seite 12: Ihr Beitrag Zum Umweltschutz

    Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altge- rät sind Sie gesetzmäßig eigenverant- wortlich.
  • Seite 13: Wie Können Sie Energie Sparen

    Wie können Sie Energie sparen? normaler erhöhter Energieverbrauch Energieverbrauch Aufstellen/Warten In belüfteten Räumen. In geschlossenen, nicht be- lüfteten Räumen. Geschützt vor direkter Son- Bei direkter Sonnenbestrah- nenbestrahlung. lung. Nicht neben einer Wärme- Neben einer Wärmequelle quelle (Heizkörper, Herd). (Heizkörper, Herd). Bei idealer Raumtemperatur Bei hoher Raumtemperatur um 20 °C.
  • Seite 14 Wie können Sie Energie sparen? normaler erhöhter Energieverbrauch Energieverbrauch Gebrauch Anordnung der Schubladen und Abstellflächen wie im Auslieferungszustand. Gerätetür nur bei Bedarf und Häufiges und langes Türöff- so kurz wie möglich öffnen. nen bedeuten Kälteverlust Lebensmittel gut sortiert ein- und einströmende warme ordnen.
  • Seite 15: Gerätebeschreibung

    Gerätebeschreibung Bedienblende a Ein-/Ausschalten d Einstellen der Temperatur des gesamten Kältegerätes ( für kälter), Auswahltaste im Einstellungsmodus b Optische Schnittstelle e Bestätigen einer Auswahl (OK-Taste) (nur für den Kundendienst) c Ein-/Ausschalten der Funktion f Einstellen der Temperatur SuperFrost ( für wärmer), Auswahltaste im Einstellungsmodus g An- bzw.
  • Seite 16: Erklärung Der Symbole

    Eingabe von Einstellungen  Akustische Signale Auswahlmöglichkeiten von Tastenton und Warnton bei Tür- und Temperaturalarm  Miele@home Nur sichtbar bei eingesetztem, angemelde- tem Miele@home Kommunikationsstick  Display-Leuchtkraft Einstellen der Leuchtkraft des Displays  Sabbatmodus Ein- und Ausschalten des Sabbatmodus ...
  • Seite 17 Gerätebeschreibung a Bedienblende b Innenbeleuchtung c NoFrost-Einrichtung d obere Gefrierschublade als Gefrier- tablett nutzbar e Gefrierschubladen (Anzahl je nach Modell) Diese Abbildung zeigt beispielhaft ein Gerä- temodell.
  • Seite 18: Zubehör

    Kälteakku Miele Sortiment hilfreiche Zubehöre und Reinigungs- und Pflegemittel erhältlich. Nachkaufbares Zubehör können Sie im Miele Webshop bestellen. Sie er- halten diese Produkte auch über den Miele Kundendienst (siehe Ende dieser Gebrauchsanweisung) und bei Ihrem Der Kälteakku verhindert bei einem Miele Fachhändler.
  • Seite 19 Geräte- daten mit einem Smartphone oder Ta- blet (iOS®- und Android™-Systeme) je- derzeit abgerufen werden können. Um die Miele@mobile App oder Miele@home Funktionen wie z. B. das Einschalten von SuperKühlen/ SuperFrost nutzen zu können, muss der WLAN-Stick am Miele Kältegerät einge- steckt werden und mit Ihrem WLAN- Netzwerk verbunden sein.
  • Seite 20: Kältegerät Ein- Und Ausschalten

    Kältegerät ein- und ausschalten Vor dem ersten Benutzen Das Kältegerät bedienen Bei diesem Kältegerät reicht zur Bedie- Verpackungsmaterialien entfernen nung eine Berührung der Sensortasten  Entfernen Sie sämtliche Verpa- mit dem Finger aus. ckungsmaterialien aus dem Innen- Jede Berührung wird mit einem Tasten- raum.
  • Seite 21: Bei Längerer Abwesenheit

    Kältegerät ein- und ausschalten Kältegerät ausschalten Bei längerer Abwesenheit Wird das Kältegerät bei längerer Ab- wesenheit ausgeschaltet, aber nicht gereinigt, besteht im geschlossenem Zustand Gefahr von Schimmelbil-  Berühren Sie die Ein/Aus-Taste. dung. Ist das nicht möglich, ist die Verriege- Reinigen Sie das Kältegerät unbe- lung eingeschaltet! dingt.
  • Seite 22: Die Richtige Temperatur

    Die richtige Temperatur Die richtige Temperatureinstellung ist für Temperaturanzeige die Lagerung der Lebensmittel sehr Die Temperaturanzeige im Display wichtig. Durch Mikroorganismen verder- zeigt im Normalbetrieb die mittlere, ben die Lebensmittel schnell, was durch tatsächliche Gefrierzonentempera- die richtige Lagertemperatur verhindert tur an, die momentan im Kältegerät oder verzögert werden kann.
  • Seite 23 Die richtige Temperatur – Erstes Mal tippen: Der zuletzt einge- stellte Temperaturwert wird blin- kend angezeigt. – Jedes weitere Mal tippen: Der Tem- peraturwert verändert sich in 1 °C- Schritten. – Finger auf der Sensortaste ruhen las- sen: Der Temperaturwert verändert sich fortlaufend.
  • Seite 24: Superfrost Verwenden

    SuperFrost verwenden SuperFrost ausschalten Funktion SuperFrost Die Funktion SuperFrost schaltet sich Um Lebensmittel optimal einzufrieren, automatisch nach ca. 65 Stunden aus. müssen Sie vor dem Einfrieren frischer Die Dauer bis zum Ausschalten der Lebensmittel die Funktion SuperFrost Funktion ist abhängig von der Menge einschalten.
  • Seite 25: Temperatur- Und Türalarm

    Temperatur- und Türalarm Das Kältegerät ist mit einem Warnsys- Das akustische und optische Signal er- tem ausgestattet, damit die Temperatur folgt z. B., nicht unbemerkt ansteigt, und um einen – wenn Sie das Kältegerät einschalten, Energieverlust bei offen stehender Ge- sofern die Temperatur zu stark von rätetür zu vermeiden.
  • Seite 26: Türalarm

    Temperatur- und Türalarm Türalarm vorzeitig ausschalten Türalarm Sollte Sie der Warnton stören, können Wenn die Gerätetür längere Zeit offen Sie ihn vorzeitig ausschalten. steht, ertönt ein Warnton. Das Symbol Alarm  leuchtet. Der Zeitraum bis zum Einsetzen des Türalarms ist abhängig von der gewähl- ten Einstellung und beträgt 2 Minuten ...
  • Seite 27: Einstellmöglichkeiten

    Weitere Einstellungen vornehmen Verriegelung  Bestimmte Einstellungen am Kältegerät können Sie nur im Einstellungsmodus Mit der Verriegelung können Sie das vornehmen. Kältegerät sichern vor: Während Sie sich im Einstellungsmo- – ungewolltem Ausschalten, dus befinden, wird der Türalarm oder – ungewollter Temperaturverstellung, eine andere Fehlermeldung automa- tisch unterdrückt.
  • Seite 28: Akustische Signale

    Weitere Einstellungen vornehmen Akustische Signale  Das Kältegerät verfügt über akustische Signale wie den Tastenton und den Warnton bei Tür- und Temperaturalarm.  Durch Tippen auf die Tasten  oder  können Sie nun einstellen, ob die Sie können den Tastenton sowie den Verriegelung aus- oder eingeschaltet Warnton bei Türalarm ein- oder aus- sein soll:...
  • Seite 29: Leuchtkraft Des Displays

    Weitere Einstellungen vornehmen Leuchtkraft des Displays  Sie können die Leuchtkraft des Displays an die Lichtverhältnisse der räumlichen Umgebung anpassen.  Durch Tippen auf die Tasten  oder  können Sie nun wählen: Die Leuchtkraft des Displays kann stu- 0: Tastenton aus, Türalarm aus fenweise von 1 bis 3 verändert werden.
  • Seite 30: Sabbatmodus

    Weitere Einstellungen vornehmen Sabbatmodus  Das Kältegerät verfügt zur Unterstüt- zung religiöser Bräuche über den Sab- batmodus.  Durch Tippen auf die Tasten  oder  können Sie nun die Leuchtkraft des Ausgeschaltet werden Displays verändern: – die Innenbeleuchtung bei geöffneter 1: minimale Leuchtkraft Gerätetür, 2: mittlere Leuchtkraft...
  • Seite 31 Weitere Einstellungen vornehmen Sabbatmodus einschalten  Gesundheitsgefährdung durch Verzehr verdorbener Lebensmittel. Da ein möglicher Netzausfall wäh- rend des Sabbatmodus nicht ange- zeigt wird, kann das Gefriergut an-  Tippen Sie auf die Taste für die Ein- oder auftauen. Dadurch wird die stellungen.
  • Seite 32 Weitere Einstellungen vornehmen Sobald das Symbol  nach 3 Sek. im Display erlischt, ist der Sabbatmodus eingeschaltet.  Schalten Sie den Sabbatmodus nach dem Sabbat aus. Sabbatmodus ausschalten  Tippen Sie auf die Taste für die Ein- stellungen, um den Sabbatmodus zu verlassen.
  • Seite 33: Innenraum Gestalten

    Innenraum gestalten Gefrierschubladen auf Tele- Abstellflächen entnehmen skopschienen versetzen Die Abstellflächen können entnommen werden. Einige Gefrierschubladen sind auf Tele- skopschienen geführt, und können zum  Die Abstellfläche vorne leicht anhe- Be- und Entladen oder zu Reinigungs- ben und nach vorne herausziehen. zwecken herausgenommen werden: ...
  • Seite 34: Gefrieren Und Lagern

    Gefrieren und Lagern Maximales Gefriervermögen Fertige Tiefkühlkost einlagern Damit die Lebensmittel möglichst Auf- oder angetaute Ware nicht wieder schnell bis zum Kern durchgefroren einfrieren. Erst wenn Sie das Lebens- werden, darf das maximale Gefrierver- mittel verarbeitet haben (kochen oder mögen nicht überschritten werden. Das braten), können Sie es erneut einfrie- maximale Gefriervermögen innerhalb ren.
  • Seite 35: Lebensmittel Selbst Einfrieren

    Gefrieren und Lagern – Warme Speisen oder Getränke erst Lebensmittel selbst einfrieren außerhalb des Kältegerätes abkühlen Verwenden Sie zum Einfrieren nur fri- lassen, um ein Antauen der bereits sche und einwandfreie Lebensmittel. gefrorenen Lebensmittel zu verhin- dern und den Energieverbrauch nicht Vor dem Einfrieren beachten zu erhöhen.
  • Seite 36 Gefrieren und Lagern Vor dem Einlegen Legen Sie das Gefriergut so auf die Glasplatte, dass die Ventilatorschlitze  Bei einer größeren Menge als 2 kg fri- an der Rückwand im Kältegerät im- scher Lebensmittel schalten Sie eini- mer frei bleiben. Sie sind wichtig für ge Zeit vor dem Einlegen der Lebens- eine einwandfreie Funktion und einen mittel die Funktion SuperFrost ein...
  • Seite 37 Gefrieren und Lagern Lagerzeit eingefrorener Lebensmittel Gefriergut auftauen Die Lagerfähigkeit von Lebensmitteln ist Auf- oder angetaute Ware nicht wieder selbst bei Einhaltung der vorgeschrie- einfrieren. Erst wenn Sie das Lebens- benen Temperatur von -18° C sehr un- mittel verarbeitet haben (kochen oder terschiedlich.
  • Seite 38: Zubehör Nutzen

    Gefrieren und Lagern Schnellkühlen von Getränken Kälteakku verwenden Nehmen Sie Flaschen, die Sie zum Der Kälteakku verhindert bei einem Schnellkühlen in die Gefrierzone legen, Stromausfall einen schnellen Anstieg spätestens nach einer Stunde wieder der Temperatur in der Gefrierzone. Sie heraus. Die Flaschen können platzen. können dadurch die Lagerzeit verlän- gern.
  • Seite 39: Automatisches Abtauen

    Automatisches Abtauen Das Kältegerät ist mit einem „NoFrost“- System ausgerüstet, wodurch das Käl- tegerät automatisch abgetaut wird. Die anfallende Feuchtigkeit schlägt sich am Verdampfer nieder, wird automa- tisch von Zeit zu Zeit abgetaut und ver- dunstet. Durch das automatische Abtauen bleibt die Gefrierzone immer eisfrei.
  • Seite 40: Reinigung Und Pflege

    Reinigung und Pflege Hinweise zum Reinigungsmit- Achten Sie darauf, dass kein Wasser in die Elektronik oder in die Beleuch- tung gelangt. Verwenden Sie im Innenraum des Kältegerätes nur lebensmittelunbe-  Beschädigungsgefahr durch ein- denkliche Reinigungs- und Pflege- dringende Feuchtigkeit. mittel. Der Dampf eines Dampfreinigers kann Kunststoffe und elektrische Um alle Oberflächen nicht zu beschädi-...
  • Seite 41: Vor Dem Reinigen Des Kältegerätes

    Reinigung und Pflege Teleskopschienen abnehmen Vor dem Reinigen des Kältege- rätes  Schalten Sie das Kältegerät aus. Das Display erlischt, und die Kühlung ist ausgeschaltet. Sollte dies nicht der Fall sein, ist die Verriegelung eingeschaltet (siehe Kapi- tel „Weitere Einstellungen vornehmen“, Abschnitt „Verriegelung ein-/ausschal- ten“).
  • Seite 42: Innenraum Und Zubehör Reinigen

    Reinigung und Pflege Die Eiswürfelschale ist geschirrspül- Innenraum und Zubehör reini- maschinengeeignet.  Beschädigungsgefahr durch zu Das Kältegerät sollte regelmäßig ge- hohe Spülmaschinentemperaturen. reinigt werden, mindestens einmal im Monat. Teile des Kältegeräts können durch die Geschirrspülmaschinenreinigung bei mehr als 55 °C unbrauchbar wer- Lassen Sie Verschmutzungen nicht den, z. B.
  • Seite 43: Türdichtung Reinigen

    Drücken der SuperFrost-Taste Staubablagerungen erhöhen den aus, sobald eine konstante Gefrierzo- Energieverbrauch. nentemperatur von mindestens -18 °C erreicht ist.  Reinigen Sie die Be- und Entlüftungs- querschnitte regelmäßig mit einem Pinsel oder Staubsauger (verwenden Sie dazu z. B. den Saugpinsel für Miele Staubsauger).
  • Seite 44: Was Tun, Wenn

    Was tun, wenn ... Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten spa- ren, da Sie nicht den Kundendienst rufen müssen. Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen.
  • Seite 45 Was tun, wenn ... Problem Ursache und Behebung Das Kältegerät hat kei- Das Kältegerät ist nicht eingeschaltet, und im Display ne Kühlleistung, die In- leuchtet das Symbol Netzanschluss . nenbeleuchtung funk-  Schalten Sie das Kältegerät ein. tioniert nicht bei geöff- Der Netzstecker steckt nicht richtig in der Steckdose.
  • Seite 46 Was tun, wenn ... Problem Ursache und Behebung Der Kompressor läuft Kein Fehler. Um Energie zu sparen, schaltet der Kom- dauernd. pressor bei geringem Kältebedarf auf eine niedrige Drehzahl. Dadurch erhöht sich die Laufzeit des Kom- pressors. Der Kompressor schal- Die Be- und Entlüftungsquerschnitte im Schrankum- tet immer häufiger und bau sind zugestellt oder verstaubt.
  • Seite 47 Was tun, wenn ... Problem Ursache und Behebung Der Kompressor schal- Die Temperatur im Kältegerät ist zu niedrig eingestellt. tet immer häufiger und  Korrigieren Sie die Einstellung der Temperatur. länger ein, die Tempera- Eine größere Menge Lebensmittel wurde auf einmal tur im Kältegerät ist zu eingefroren.
  • Seite 48 Was tun, wenn ... Meldungen im Display Meldung Ursache und Behebung Im Display erscheint Eine Störung liegt vor. „F0 bis F9“.  Rufen Sie den Kundendienst. Im Display leuchtet das Der Türalarm wurde aktiviert. Symbol Alarm . Zu-  Schließen Sie die Gerätetür. Das Symbol Alarm  sätzlich ertönt ein erlischt, und der Warnton verstummt.
  • Seite 49: Meldungen Im Display

    Was tun, wenn ... Meldungen im Display Meldung Ursache und Behebung Im Display erscheint Ein Netzausfall wird angezeigt: Die Temperatur im das Symbol Netzausfall Kältegerät war in den letzten Tagen oder Stunden , und der Warnton er- durch einen Netzausfall oder eine Stromunterbre- tönt.
  • Seite 50 Was tun, wenn ... Die Innenbeleuchtung funktioniert nicht Problem Ursache und Behebung Die Innenbeleuchtung Das Kältegerät ist nicht eingeschaltet. funktioniert nicht.  Schalten Sie das Kältegerät ein. Die Innenbeleuchtung schaltet sich nach ca. 15 Minu- ten bei geöffneter Gerätetür wegen Überhitzung auto- matisch aus.
  • Seite 51: Allgemeine Probleme Mit Dem Kältegerät

    Was tun, wenn ... Allgemeine Probleme mit dem Kältegerät Problem Ursache und Behebung Die Gefrierzonentür Kein Fehler. Aufgrund der Saugwirkung können Sie lässt sich nicht mehr- die Gerätetür erst nach ca. 1 Minute ohne erhöhten mals hintereinander öff- Kraftaufwand öffnen. nen. Das Gefriergut ist fest- Die Verpackung der Lebensmittel war beim Einlegen gefroren.
  • Seite 52: Ursachen Von Geräuschen

    Ursachen von Geräuschen Normale Wodurch entstehen sie? Geräusche Brrrrr ... Das Brummen kommt vom Motor (Kompressor). Es kann kurz- fristig etwas lauter werden, wenn sich der Motor einschaltet. Blubb, Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das blubb ... durch die Rohre fließt.
  • Seite 53: Kundendienst

    Kundendienst Kontakt bei Störungen Bei Störungen, die Sie nicht selbst be- heben können, benachrichtigen Sie Ih- ren Miele Fachhändler oder den Miele Kundendienst. Die Telefonnummer des Miele Kun- dendienstes finden Sie am Ende die- ses Dokumentes. Der Kundendienst benötigt die Modell- bezeichnung und die Fabrikationsnum- mer.
  • Seite 54: Informationen Für Händler

    Informationen für Händler Messeschaltung  Das Kältegerät kann mit der Funktion „Messeschaltung“ im Handel oder in Ausstellungsräumen präsentiert werden.  Legen Sie einen Finger auf die Tas- Dabei sind die Bedienung des Kältege- te  und lassen Sie den Finger auf rätes und die Innenbeleuchtung weiter- der Taste ruhen.
  • Seite 55 Informationen für Händler Messeschaltung ausschalten Das Symbol  leuchtet im Display.  Tippen Sie auf die Taste  oder , so dass im Display die 0 (bedeutet: Messeschaltung ist ausgeschaltet) er-  Tippen Sie auf die Taste für die Ein- scheint. stellungen. Im Display erscheinen alle anwählbaren Symbole, das Symbol ...
  • Seite 56: Installation

    Installation Der Anschluss über ein Verlängerungs- Elektroanschluss kabel ist nicht erlaubt, da Verlänge- rungskabel nicht die nötige Sicherheit Das Kältegerät wird anschlussfertig für des Kältegerätes gewährleisten (z. B. Wechselstrom 50 Hz, 220–240 V gelie- Überhitzungsgefahr). fert. Das Kältegerät darf nicht an Inselwech- Die Absicherung muss mit mindestens selrichtern angeschlossen werden, die 10 A erfolgen.
  • Seite 57: Montagehinweise

    Installation Je höher die Raumtemperatur, desto Montagehinweise länger läuft der Kompressor und desto Side-by-side höher ist der Energieverbrauch. Die Gefriergeräte FNS 35402 i und FNS Beachten Sie beim Einbau des Kältege- 37402 i verfügen über zwei einge- rätes außerdem Folgendes: schäumte Seitenwandheizungen und –...
  • Seite 58: Be- Und Entlüftung

    Installation Klimaklasse Be- und Entlüftung Das Kältegerät ist für eine bestimmte  Werden die angegebenen Be- Klimaklasse (Raumtemperaturbereich) und Entlüftungsquerschnitte nicht ausgelegt, deren Grenzen eingehalten eingehalten, springt der Kompressor werden müssen. häufiger an und läuft über einen län- Eine niedrigere Raumtemperatur führt geren Zeitraum.
  • Seite 59 Installation – Für die Be- und Entlüftung ist an der Oberer Entlüftungsquerschnitt Rückseite des Kältegerätes ein Ab- Der obere Entlüftungsquerschnitt kann luftkanal von mindestens 40 mm Tie- auf verschiedene Arten ausgeführt wer- fe vorzusehen. den: – Die Be- und Entlüftungsquerschnitte im Möbelsockel, im Einbauschrank und unter der Raumdecke müssen durchgehend einen Freidurchlass von mindestens 200 cm²...
  • Seite 60: Möbeltür

    Installation Möbeltür Dicke der Spaltmaß X [mm] Möbeltür für verschiedene Horizontales und vertikales Spaltmaß A [mm] Kantenradien B Je nach Küchendesign sind Dicke und R1,2 Kantenradius der Möbeltür sowie das umlaufende Spaltmaß (horizontaler und ≥16–19 mind. 3 vertikaler Spalt) festgelegt. Beachten Sie daher unbedingt: – Horizontales Spaltmaß...
  • Seite 61: Vor Dem Einbau Des Kältegerätes

     Entfernen Sie den Kabelhalter von der Gewicht der Geräterückseite. Möbeltür in kg FN 35402 i, FN 37402 i, FNS 35402 i, FNS 37402 i Für die Montage von großen oder ge- teilten Möbeltüren ist beim Kunden- dienst oder im Fachhandel ein Monta- geset oder ein weiteres Paar Befesti- gungswinkel erhältlich.
  • Seite 62 Installation Hatte das alte Kältegerät eine andere Scharniertechnik? Sollte Ihr altes Kältegerät eine andere Scharniertechnik gehabt haben, können Sie trotzdem die Möbeltür verwenden. Demontieren Sie in diesem Fall die alten Beschläge vom Einbauschrank; sie wer- den nicht mehr benötigt, da jetzt die Möbeltür auf die Gerätetür montiert wird.
  • Seite 63: Einbaumaße

    Installation Einbaumaße * Der deklarierte Energieverbrauch wurde mit einer Nischentiefe von 560 mm er- mittelt. Das Kältegerät ist bei einer Nischentiefe von 550 mm voll funktionsfähig, hat aber einen geringfügig höheren Energieverbrauch. Beachten Sie vor dem Einbau, dass der Einbauschrank genau den vorgegebenen Einbaumaßen entspricht.
  • Seite 64: Öffnungswinkel Der Gerätetür Begrenzen

    Installation Öffnungswinkel der Gerätetür Türanschlag wechseln begrenzen Enthält Ihr Kältegerät im vorderen Be- reich der Modellbezeichnung kein „S“, Die Türscharniere sind werkseitig so wird es mit einem Rechtsanschlag ge- eingestellt, dass die Gerätetür weit ge- liefert. Ist ein Linksanschlag erforder- öffnet werden kann.
  • Seite 65 Installation Türanschlagwechsel vorbereiten Für den Türanschlagwechsel benöti- gen Sie das folgende Werkzeug:  Um die Gerätetür und Ihren Boden während des Türanschlagwechsels vor Beschädigungen zu schützen, breiten Sie eine geeignete Unterlage auf dem Boden vor dem Gerät aus.  Öffnen Sie die Gerätetür. ...
  • Seite 66 Installation Türschließdämpfer lösen  Achtung! Der Türschließdämpfer zieht sich im demontierten Zustand zusammen! Verletzungsgefahr!  Legen Sie die abmontierte Gerätetür mit der Außenfront nach unten auf einen stabilen Untergrund.  Drehen Sie die Schrauben  ganz heraus.  Setzen Sie das Befestigungselement ...
  • Seite 67 Installation Türschließdämpfer befestigen  Drehen Sie nun die Gerätetür um, so dass Sie mit der Außenfront nach un- ten liegt.  Lösen Sie den Kugelzapfen  mit Hilfe eines Schraubendrehers, und schrauben Sie ihn um.  Drehen Sie nun die Gerätetür um, so dass Sie mit der Außenfront nach oben liegt (Scharniere bleiben geöff- net).
  • Seite 68: Kältegerät Einbauen

    Installation Kältegerät einbauen Stellen Sie das Kältegerät mit Hilfe einer zweiten Person auf.  Bauen Sie das Kältegerät nur in stabi- le, standfeste Einbau-Küchenmöbel ein, die auf einem waagerechten und ebenen Boden stehen.  Sichern Sie die Einbauschränke ge- gen Umkippen. ...
  • Seite 69 Installation Für den Einbau des Kältegerätes be- Folgende Montageteile benötigen nötigen Sie das folgende Werkzeug: Sie: Alle Montageteile sind mit Zahlen ge- kennzeichnet. Diese Kennzeichnung des Montageteils finden Sie auch im je- weiligen Montageschritt wieder. – für den Einbau des Kältegerätes in der Nische: * Teile liegen nur Kältegeräten ab einer Nischenhöhe von 140 cm bei.
  • Seite 70 Installation – für die Montage der Möbeltür: Kältegerät vorbereiten  Stellen Sie das Kältegerät unmittelbar vor die Küchenmöbel-Nische. ** Anzahl je nach Nischenhöhe. Enthält auch zusätzliche Montageteile für die Montage großer oder geteilter Möbeltü- ren. Alle Montageschritte werden an einem Kältegerät mit rechtem Türanschlag gezeigt.
  • Seite 71 Installation Nur bei 16 mm dicken Möbelwänden:  Schrauben Sie die Befestigungswin- kel  mit den Sechskantschrau- ben  auf die vorgebohrten Löcher in der Gerätetür.  Schrauben Sie ein zweites Paar Be-  Klipsen Sie die Distanzteile  und  festigungswinkel  im Griffbereich rechts auf die Scharniere. der Tür fest.
  • Seite 72 Installation  Ziehen Sie die Schutzfolie vom Ke- derband  ab.  Kleben Sie das Kederband  front- bündig auf die Geräteseite, an der die Tür geöffnet wird.  Nehmen Sie die Abdeckung  ab. 1. Setzen Sie das Kederband dabei an  Schrauben Sie das Befestigungs- der Unterkante des oberen Befesti- teil ...
  • Seite 73 Installation Kältegerät einbauen Wird das Kältegerät zu weit in die Einbaunische geschoben, kann nach der Montage der Möbeltür die Gerä- tetür nicht richtig schließen. Dies kann zu Vereisung, Kondenswasser- bildung und anderen Funktionsstö- rungen führen, die einen erhöhten Energieverbrauch zur Folge haben können! Schieben Sie das Kältegerät soweit in die Einbaunische, dass ein umlau-...
  • Seite 74 Installation Kältegerät in der Nische befestigen Wichtig bei Möbeln mit Türan- schlagsteilen (wie Noppen, Dich- tungslippen etc.): Damit ein umlaufender Abstand von 42 mm eingehalten wird, muss das Aufbaumaß der Türanschlagsteile berücksichtigt werden.  Ziehen Sie das Kältegerät um das entsprechende Aufbaumaß hervor. ...
  • Seite 75 Installation  Brechen Sie die überstehenden Win- kelenden der Befestigungswinkel ab. Sie werden nicht mehr benötigt und können entsorgt werden.  Setzen Sie die jeweiligen Abde- ckungen  und  auf die Befesti- gungswinkel.  Schieben Sie die lose sitzenden Be- festigungswinkel bis an die Möbel- wand.
  • Seite 76: Möbeltür Montieren

    Installation Nur bei einem Kältegerät ab einer Ni- Möbeltür montieren schenhöhe von 140 cm Die Oberkante der Möbeltür sollte auf Zur zusätzlichen Sicherung des Kälte- einer Höhe mit den Möbeltüren der gerätes im Einbauschrank schieben Sie nebenliegenden Schränke sein. zwischen Kältegerät und Möbelboden Die Möbeltür muss plan und span- an der Geräteunterseite die beiliegen- nungsfrei montiert werden.
  • Seite 77 Installation  Legen Sie die Möbeltür mit der Au- ßenfront nach unten auf einen stabi- len Untergrund. Tipp: Schieben Sie mit der Möbelfront die Montagehilfen  auf die Möbeltür- höhe der nebenliegenden Schränke.  Zeichnen Sie dünn mit einem Bleistift eine Mittellinie auf die Innenseite der Möbeltür .
  • Seite 78 Installation  Öffnen Sie die Gerätetür.  Schieben Sie die seitliche Abdeckung  auf die Befestigungstraverse ge- genüber der Scharnierseite.  Drehen Sie die Möbeltür um, und be- festigen Sie den Griff (falls erforder- lich).  Hängen Sie die Möbeltür auf die Jus- tagebolzen .
  • Seite 79 Installation Türlage ausgleichen  Ziehen Sie die Muttern  an der Ge- rätetür jeweils mit dem Ringschlüs- - Verstellung zu den Seiten (X) sel  fest, dabei die Justagebol- zen  mit einem Schraubendreher  Verschieben Sie die Möbeltür. gegenhalten. - Verstellung in der Höhe (Y) ...
  • Seite 80 Installation  Ziehen Sie alle Schrauben noch ein- mal fest nach.  Setzen Sie jeweils die obere Abde-  Bohren Sie jeweils die Befestigungs- ckung  auf, und rasten Sie sie ein. löcher  in die Möbeltür vor, und drehen Sie die Schrauben  ein. Achten Sie auf die Bündigkeit der bei- den Metallkanten (Symbol //).
  • Seite 81 Installation So stellen Sie sicher, dass das Kälte- gerät richtig eingebaut wurde: – Die Tür schließt richtig. – Die Tür liegt nicht am Möbelkorpus – Die Dichtung an der griffseitigen obe- ren Ecke liegt jeweils fest an.  Legen Sie zur Überprüfung eine ein- geschaltete Taschenlampe in das Käl- tegerät, und schließen Sie die Geräte- tür.
  • Seite 83 Deutschland: Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Telefon: 0800 22 44 666 (kostenfrei) Mo-Fr 8-20 Uhr Sa+So 9-18 Uhr Telefax: 05241 89-2090 Miele im Internet: www.miele.de E-Mail: info@miele.de Österreich: Miele Gesellschaft m.b.H. Mielestraße 1 5071 Wals bei Salzburg Telefon: 050 800 800 (Festnetz zum Ortstarif;...
  • Seite 84 FN 35402 i, FN 37402 i, FNS 35402 i, FNS 37402 i de-DE M.-Nr. 10 198 980 / 03...
