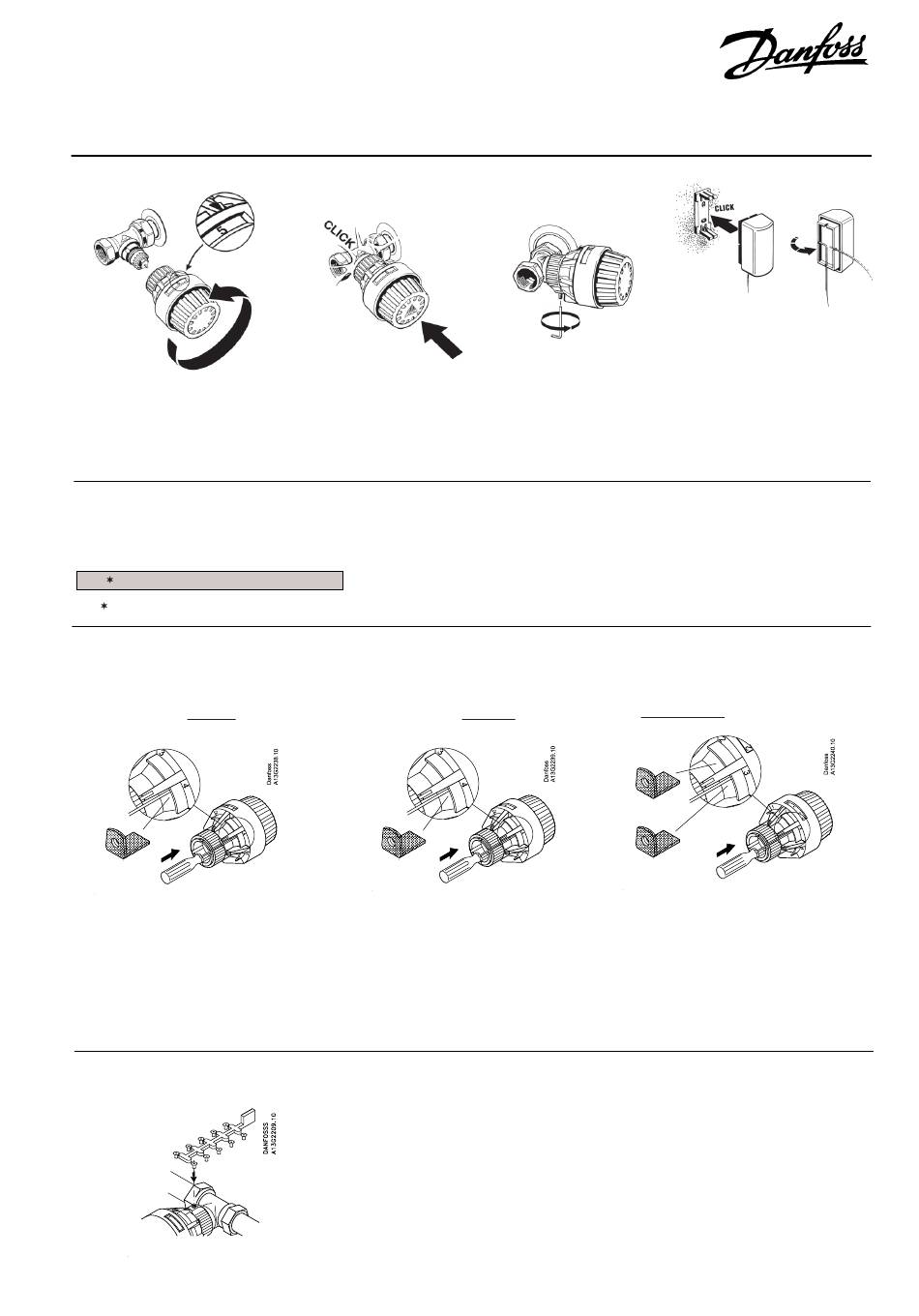

Danfoss RA 2000 Bedienungsanleitung Seite 2

Heizkörperthermostat RA 2000 - Behördenmodell
Montage, Temperatureinstellung, Begrenzung und Blockierung,
Diebstahlsicherung
Montage
Die Bauschutzkappe des
Ventils entfernen und
sicherstellen, dass der
Thermostat in der
Werkseinstellung 5 steht.
Temperatureinstellung
7 9,5 14 17 20
l 1 2 • • 3 • • 4
Frostschutzeinstellung
=
Begrenzung und Blockierung des Einstellbereichs
Hierzu dienen die beiden Reiter auf der Rückseite des Thermostaten.
Begrenzung der oberen Einstellung
(Max.-Begrenzung)
Beispiel: Gewünschter Max.-Wert = „4"
* Den Thermostaten auf eine Zahl
kleiner als 4 einstellen.
* Mit dem Danfoss-Gewindeschrauben-
dreher den einen Reiter zu der auf der
Rückseite des Einstellgriffs des
Thermostaten eingeprägten „4"
versetzen.
Diebstahlsicherung
Die Diebstahlsicherung in die Öffnung
der Sechskantschraube drücken.
Den Thermostaten mit
einem festen Druck auf
das Ventil drücken.
Die gewünschte Raumtemperatur wird
durch Drehen des Thermostatgriffs
eingestellt.
23 26 28°C
5 l
Begrenzung der unteren Einstellung
(Min.-Begrenzung)
Beispiel: Gewünschter Min.-Wert = „2"
* Den Thermostaten auf eine Zahl höher
als 2 einstellen.
* Mit dem Gewindeschraubendreher den
anderen Reiter auf die „2" versetzen.
Zubehör
20 Stck. Diebstahlsicherungen
30 Stck. Begrenzungsreiter
Spezialschraubendreherset
20 Stck. Skalaabdeckungen
Die Schelle lässt sich nach
Wahl in vier Positionen
drehen. Die Schraube mit
einem 2-mm-
Sechskantschlüssel
anziehen.
Die den Einstellungszahlen des
Thermostaten entsprechenden
Raumtemperaturen gehen aus der
Temperaturskala hervor. Die Angaben
sind Richtwerte, da die erreichten
Raumtemperaturen häufig u.a. von den
Einbaubedingungen beeinflusst werden.
Blockierung der Einstellung
Beispiel: Sollwert = „3"
* Den Thermostaten auf eine Zahl
kleiner als 3 einstellen.
* Den einen Reiter in Höhe der „3"
anbringen.
* Den Thermostaten auf „3"
hochdrehen.
* Den anderen Reiter in Höhe der „2"
anbringen.
013G1232
013G1237
013G1236
013G1672
Der Fernfühler darf keiner
Zugluft ausgesetzt oder
zugedeckt werden.
* Aufnehmer befestigen.
* Kapillarrohr auf die
erforderliche Länge
herausziehen.
* Den Fühler auf den
Aufnehmer drücken.
VI.51.T6.03 1/2003
DKCD
