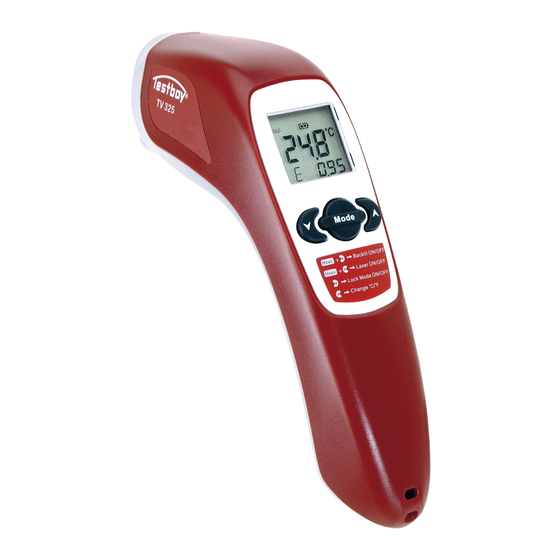

TESTBOY TV 325 Bedienungsanleitung
Version 1.7
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für TESTBOY TV 325
Inhaltszusammenfassung für TESTBOY TV 325
- Seite 1 ® Testboy TV 325 Version 1.7...
- Seite 2 Testboy TV 325 ® Bedienungsanleitung Testboy TV 325 ® Operating Instructions Testboy TV 325 ® Mode d’emploi Testboy TV 325 ® Instrucciones de empleo Testboy TV 325 ® lnstruções de serviço Testboy TV 325 ® Istruzioni per l’uso Testboy TV 325 ®...
-
Seite 3: Inhaltsverzeichnis
Produktbeschreibung Wartung und Reinigung Sicherheit Batteriewechsel Tastenerklärung Taste zur Temperaturmessung Temperaturmessung Funktionen MODE-Taste Lock-Funktion (Dauermessung) Ziellaser Messfleckgröße – Distance to Spot Ration (D/S) °C/°F Umschaltung Kontaktmessung mit K-Typ-Fühler Alarmfunktion Emissionsgrad Einstellung des Emissionsgrades Emissionsgradtabelle Technische Daten ® Testboy TV 325... -
Seite 4: Sicherheitshinweise
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus. Vermeiden Sie staubige und feuchte Umgebungsbedingungen. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. ® Testboy TV 325... -
Seite 5: Bestimmungsgemäße Verwendung
Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten. Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben. -
Seite 6: Entsorgung Von Gebrauchten Batterien
Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden! Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. -
Seite 7: Bedienung
Vielen Dank, dass Sie sich für das Testboy TV 325 entschieden haben. ® Das Testboy TV 325 wurde nach dem heutigen Stand der Technik gebaut. Das Gerät entspricht ® den aktuellen Standards und erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. - Seite 8 Bedienung Rückseiteseite Infrarotsensor Laser LED-Spot Batteriefach Display Laser eingeschaltet Hintergrundbeleuchtung eingeschaltet Messung aktiv Alarmwerte Temperaturhaltephase aktiv (Hold-Funktion) Dauermessung Batteriesymbol Gemessener Temperaturwert Temperatureinheit Messfunktionen ® Testboy TV 325...
-
Seite 9: Wartung Und Reinigung
Wenn die Arbeitsspannung der Batterie zu niedrig wird, erscheint auf der LCD-Anzeige das Batteriesymbol; die Batterie muss dann ausgewechselt werden. Das Testboy TV 325 benötigt zum Betrieb 2 x Micro, LR03, ® AAA oder baugleiche Typen. Gerät ausschalten Öffnen Sie das Batteriefach (1), indem Sie den Batteriefachdeckel nach unten schieben und dann vom Haltegriff wegklappen. -
Seite 10: Tastenerklärung
Vergewissern Sie sich, dass die Messfleckgröße nicht größer als das Messobjekt ist. Der aktuell ermittelte Temperaturwert wird in der LCD-Anzeige angezeigt. Zur Lokalisierung der heißesten Stellen eines Objektes wird das Testboy TV 325 auf einen Punkt außerhalb des gewünschten ® Bereiches gerichtet und der Bereich dann, bei gehaltener Taste zur Temperaturmessung, mit "Zickzack"-Bewegungen "abgesucht", bis die heißeste Stelle gefunden ist. -
Seite 11: Funktionen
Werte der alten Messung überschrieben und neue erfasst. Mit der Mode-Taste können auch die Einstellungen der Alarmwerte "High-Alarm" (HAL), "Low-Alarm" (LAL) und Emissionsgrad (E) vorgenommen werden. Mit jedem Tastendruck auf die MODE-Taste wechselt das Testboy ® TV 325 die Funktion. -
Seite 12: Messfleckgröße - Distance To Spot Ration (D/S)
Mit der "Ab"-Taste, kann die Temperaturanzeige zwischen °C/°F umgeschaltet werden. Kontaktmessung mit K-Typ-Fühler Das Testboy TV 325 ist neben der berührungslosen IR-Messung mit einer Funktion zur ® Kontaktmessung mittels K-Typ-Fühler ausgestattet. Zur Kontaktmessung schließen Sie einen handelsüblichen K-Typ-Fühler mit genormtem Mini-Stecker an die dafür vorgesehene Buchse an. -
Seite 13: Emissionsgrad
Emissionsgrad von ca. 0,95. Angefügt ist eine Liste mit den Emissionswerten mehrerer Materialien. Metallische Oberflächen oder glänzende Materialien haben einen niedrigeren Emissionsgrad. Daher ist das Testboy TV 325 mit einer Emissionsgradeinstellung ausgestattet. ® Trotz des einstellbaren Emissionsgrades wird es nicht empfohlen, auf glänzenden Oberflächen (Edelstahl usw.) zu messen. -
Seite 14: Technische Daten
Abstand zum Spot 12:1 Batterielebensdauer min. 140 Std. Dauernutzung, ohne Laser, Spot und Hintergrundbeleuchtung Abmessungen 48,8 x 132,7 x 146 mm (B x H x T) Gewicht ca. 222 g inkl. Batterien Anzeige LC-Display Zubehör Bedienungsanleitung, K-Typ-Fühler, Tasche ® Testboy TV 325... - Seite 148 Testboy GmbH Tel: 0049 (0)4441 / 89112-10 Elektrotechnische Spezialfabrik Fax: 0049 (0)4441 / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany info@testboy.de...
