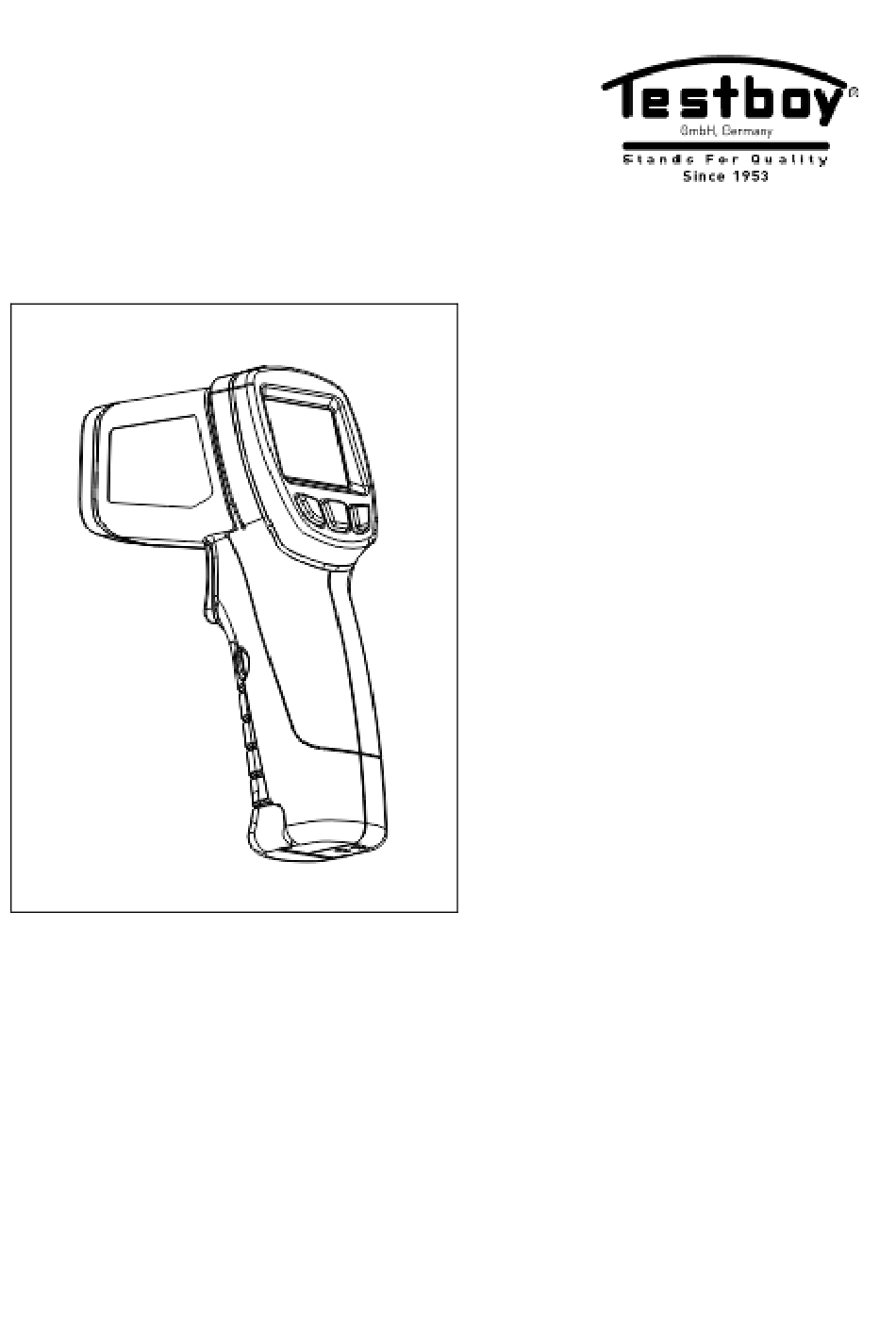

- Seite 1 ® Testboy TV 327 Version 1.1...
- Seite 2 ® Testboy TV 327 Bedienungsanleitung ® Testboy TV 327 Operating Instructions ® Testboy TV 327 Mode d’emploi ® Testboy TV 327 Istruzioni per l’uso ® Testboy TV 327 Instrucciones de empleo ® Testboy TV 327 lnstruções de serviço ® Testboy...
-
Seite 3: Sicherheitshinweise
Gegenständen (z.B. die Beschädigung des Gerätes) sein. WARNUNG Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden. ® Testboy TV 327... -
Seite 4: Allgemeine Sicherheitshinweise
Temperaturen aus. Vermeiden Sie staubige und feuchte Umgebungsbedingungen. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. ® Testboy TV 327... -
Seite 5: Haftungsausschluss
übernehmen wir keine Haftung! Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung von Testboy nicht freigegebenen Änderungen am Produkt oder von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. - Seite 6 Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten. Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben. Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten.
-
Seite 7: Qualitätszertifikat
D-49377 Vechta www.testboy.de Germany info@testboy.de Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. -
Seite 8: Bedienung
Bedienung Bedienung ® Vielen Dank, dass Sie sich für das Testboy TV 327 entschieden haben. ® Das Testboy TV 327 ist ein Messgerät zur berührungslosen Temperaturmessung und wurde nach dem heutigen Stand der Technik gebaut. Das Gerät entspricht den aktuellen Standards und erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. -
Seite 9: Produktbeschreibung
Temperaturmessbereich in einem robusten und praktischen Pistolengehäuse aus. Mit einer zusätzlichen Buchse für K-Typ-Fühler ist der Einsatzbereich des TV 327 weitgehend unbegrenzt. Die Hold-Funktion ermöglicht das Halten des letzten Messwertes; durch die automatische Speicherfunktion werden bis zu 100 Messergebnisse dauerhaft gespeichert. - Seite 10 Die Tasten (7) und (8) werden zum Aktivieren von Funktionen wie Hintergrundbeleuchtung, Laser, Auswahl zwischen °C/°F, aber auch zum Ändern von Werten in den verschieden Menüpunkten verwendet. Durch Drücken der MODE-Taste (6) können Sie in der Anzeige zwischen verschiedenen Messfunktionen umschalten. ® Testboy TV 327...
-
Seite 11: Display-Anzeige
Bedienung Display-Anzeige Messung aktiv Emissionsgrad Laser eingeschaltet Hintergrundbel. eingeschaltet Temperatureinheit Differenz Durchschnittswert Minimalwert Sekundär-Anzeige Batterieanzeige Alarmeinstellung Minimalwert Alarm Minimalwert unterschritten Alarm Maximalwert überschritten Alarmeinstellung Maximalwert Temperaturwert K-Fühler Maximalwert Speicherfunktion Hauptanzeige Messwert gehalten ® Testboy TV 327... -
Seite 12: Temperaturmessung
Anzeige angezeigt. Zur Lokalisierung der heißesten Stellen eines Objektes ® wird das Testboy TV 327 auf einen Punkt außerhalb des gewünschten Bereiches gerichtet und der Bereich dann, bei gehaltener Taste zur Temperaturmessung, mit "Zickzack"-Bewegungen "abgesucht", bis die heißeste Stelle gefunden ist. -
Seite 13: Displaybeleuchtung
Anzeige der Durchschnittstemperatur der Messung in der Sekundäranzeige. Anzeige des Messwertes eines extern angeschlossenen K- Typ-Fühlers in der Sekundäranzeige. Alarmeinstellung Temperatur-Obergrenze Alarmeinstellung Temperatur-Untergrenze Displaybeleuchtung Die Display-Hintergrundbeleuchtung kann bei eingeschaltetem Gerät mit der Taste (7) aktiviert, bzw. deaktiviert werden. ® Testboy TV 327... -
Seite 14: Messfleckgröße - Distance To Spot Ration (D/S)
Messfleck des Infrarot Thermometers sein. Die ermittelte Temperatur ist die Durchschnittstemperatur der gemessenen Fläche. Je kleiner das Messobjekt ist, desto kürzer muss die Entfernung zum Infrarot Thermometer sein. Die Verhältnis Entfernung zu Messfleckgröße beträgt 30:1 und kann dem folgenden Diagramm entnommen werden. Einheit: mm ® Testboy TV 327... - Seite 15 Funktionen Für genaue Messungen sollte das Messobjekt wenigstens doppelt so groß wie der Messfleck sein! ® Testboy TV 327...
- Seite 16 Materialien haben einen niedrigeren Emissionsgrad. Daher ist ® das Testboy TV 327 mit einer Emissionsgradeinstellung ausgestattet. Trotz des einstellbaren Emissionsgrades wird es nicht empfohlen, auf glänzenden Oberflächen (Edelstahl usw.) zu messen. Genauere Messwerte erhält man, wenn man die Messstelle mit schwarzer Farbe oder Klebeband abklebt.
- Seite 17 Alarmfunktion ® Das Testboy TV 327 ist mit einer komfortablen Alarmfunktion ausgestattet. Werden bei einer Messung die eingestellten Temperaturgrenzen über- oder unterschritten, wird ein akustischer Alarm ausgegeben. Zusätzlich wird der jeweilige Alarm mit „((( HI“ bzw. „LOW )))“ im Display angezeigt Einstellung der Alarmgrenzen ändern...
-
Seite 18: Kontaktmessung Mit Temperaturfühler
Vorgehensweise Wenn die Arbeitsspannung der Batterie zu niedrig wird, erscheint auf der LCD- Anzeige das Batteriesymbol. Die Batterie muss dann ausgewechselt werden. Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle! ® Testboy TV 327... -
Seite 19: Wartung Und Reinigung
Gehäuse eindringen lassen. Gehäuse in regelmäßigen Abständen mit einem trockenen Tuch ohne Reinigungsmittel reinigen. Keine Schleif-, Scheuer- oder Lösemittel verwenden. Blasen Sie lose Schmutzpartikel von der IR-Linse. Verbleibenden Schmutz bürsten Sie mit einer feinen Linsenbürste ab. ® Testboy TV 327... - Seite 20 Beton 0,95 Kupfer (oxidiert) 0,95 Schmutz 0,94 Lebensmittel, gefroren 0,90 Lebensmittel, heiß 0,93 Glas 0,85 0,98 Eisen (oxidiert) 0,70 Blei (oxidiert) 0,50 Sandstein 0,98 Farbe 0,93 Papier 0,95 Kunststoff (matt, über 20 μm) 0,95 Gummi 0,95 ® Testboy TV 327...
- Seite 21 Emissionsgradtabelle Oberfläche Emissionsgrad Sand 0,90 Haut 0,98 Schnee 0,90 Stahl (oxidiert) 0,80 Textilien 0,94 Wasser 0,93 Holz (unbehandelt) 0,94 Öl 0,94 ® Testboy TV 327...
-
Seite 22: Technische Daten
< 500 ms Auflösung 0,1 °C Batteriezustandsanzeige Batteriesymbol im Display Abstand zum Spot 30:1 Abmessungen 47 x 176 x 125 mm (B x H x T) Gewicht 275 g inkl. Batterie Anzeige LC-Display Zubehör Bedienungsanleitung, Bereitschaftstasche ® Testboy TV 327... - Seite 236 Testboy GmbH Tel: 0049 (0)4441 / 89112-10 Elektrotechnische Spezialfabrik Fax: 0049 (0)4441 / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany info@testboy.de...
