Generell: Die Führungsschienen Typ N18 werden ohne Unterlagen auf das Grundprofil geschraubt.
Vor der Montage der Führungsschienen müssen die oben herausstehenden Keder
bündig mit Oberkante Führungsprofil abgeschnitten werden.

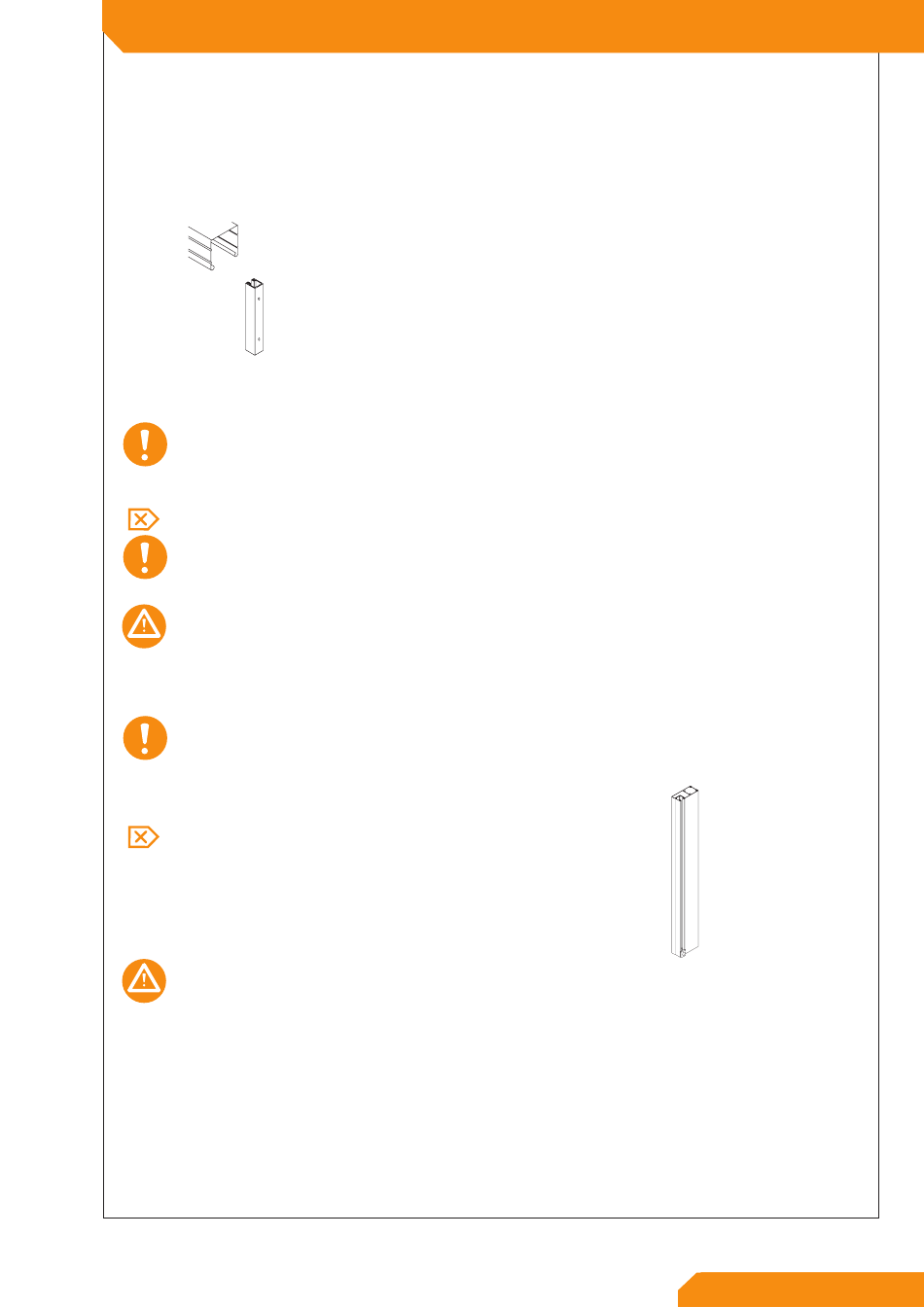

Raffstore-Führungsschiene montieren
Ausführungskontrolle
Nach erfolgter Montage der Führungsschienen muss zur Sicherstellung der Funktion die
Ausführung kontrolliert werden.
Sichtkontrolle
ALLE Lamellen - Führungsstifte müssen in die Führungsnute der Schiene aufgefädelt sein.
Sollte ein Führungsstift nicht in der Führungsnute sein, so muss die Führungsschiene
demontiert und wieder NEU auf die Führungsstifte aufgefädelt werden.
Gefahr einer Produktbeschädigung
Niemals den Kopf des Führungsstiftes durch die Führungsnute in die Führungsschiene
hineinpressen.
Probelauf des Außenraffstores durchführen.
Dabei kontrollieren, ob die untere und obere Endstellung des Behanges der Örtlichkeit
entspricht.
Die Unterleiste darf in der unteren Endstellung nicht aufliegen, sondern muss frei hängen.
Montageabschluss
Nach erfolgreichem Probelauf des Raffstore - Behanges
von unten her in die Führungsnute
von der Führungsschiene die Behangsicherung einschieben
und die Schraube fest andrehen.
Gefahr von Personen- und Sachschäden
Die Behangsicherung verhindert bei einem eventuellen Bandriss das Abstürzen des
Lamellenbehanges.
Irrtümer und Änderungen vorbehalten.
Montage Behangführungsschiene bei Vorbauraffstores - 12
Die bereits werkseitig gebohrten Löcher im Rücken der Führungsschiene
N18 auf die
Grundschiene anzeichnen.
Löcher in die Grundschiene bohren.
Führungsschiene von unten auf die Führungsstifte der Lamellen auffädeln.
Führungsschiene in der Höhe mit Unterkante Grundschiene ausrichten und
an der Grundschiene anschrauben.
Bei Leibungsmontage die Befestigungslöcher mit Kappen verschließen
15 15
15
15 15
