Me Linienfolge-Sensor
Das Me Linienfolge-Modul wurde entwickelt, um dem Roboter die Möglichkeit zu geben, Linien oder Objekte in der Nähe zu erkennen. Es verfügt über zwei
Sensoren auf dem Modul und jeder Sensor enthält zwei Teile - eine IR-emittierende LED und einen IR-empfindlichen Phototransistor. Durch die Messung des
reflektierten Infrarotlichts kann es Übergänge von Licht zu Dunkel (Linien) oder sogar Objekte direkt davor erkennen. Dieses Modul kann an den Anschluss mit
den blauen Markierungen an das Me Auriga angeschlossen werden.

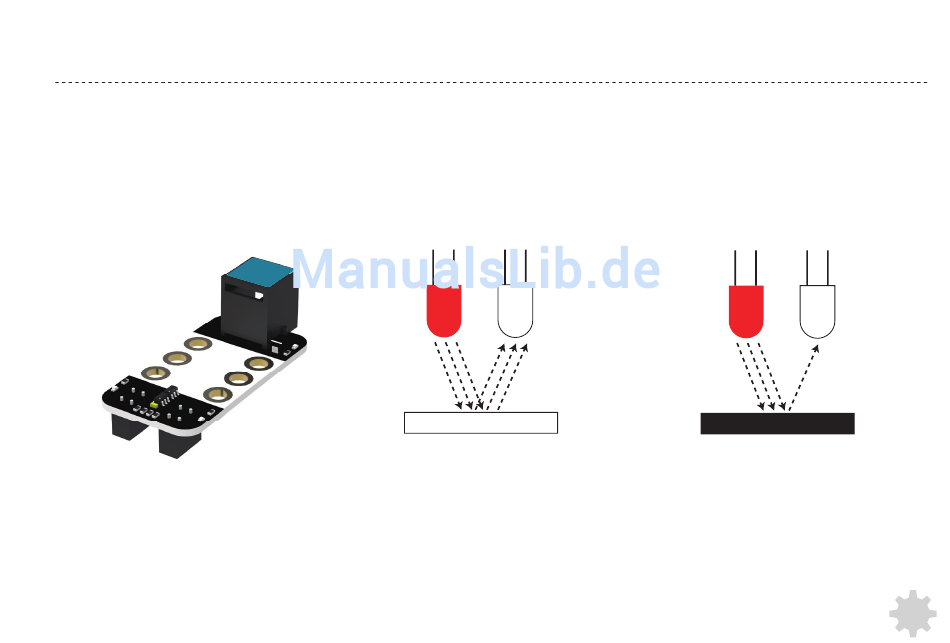

LED
Photodiode
LED
Photodiode
Weiße Flächen reflektieren viel
Aber nicht viel Licht reflektiert von
Infrarotlicht zurück zum Sensor.
schwarzen Oberflächen zum Sensor
Spezifikationen:
Betriebsspannung: 5V DC
Erfassungsbereich: 1-2cm
Abmessungen (L * B * H): 48 x 24 x 24 mm
15
