- Seite 1 Makeblock Co., Ltd. Technischer Support: tec-support@makeblock.com www.makeblock.com D1.1.3_#...
- Seite 2 Ranger 3-in-1 Roboterbaukasten für Bildungszwecke Nervöser Vogel Landräuber schneidiger Raubvogel...
-
Seite 3: Inhaltsverzeichnis
Index 1. Grundwissen A. Liste der Einzelteile. B. Einführung in die Werkzeuge. C. Me Auriga. D. Lichtsensor. E. Klangsensor. F. Gyroskopsensor. G.Temperatursensor. H. Me Ultraschallsensor. I. Me Linienfolge-Sensor. J. Batterieinformation. 2. Montageanleitung A. Montage Landräuber. B. Montage schneidiger Raubvogel. C. Montage nervöser Vogel. 3. -
Seite 4: Grundwissen
Der MBot Ranger ist ein dreidimensionaler MINT-Bildungsroboter, der drei Bauformen unterstützt: einen Roboterpanzer, einen dreirädrigen Rennwagen und ein Self-Balance-Auto. Programmiere und steuere deb mBot Ranger über Smartphone, Tablet oder Computer, um so die Erkundung in der Welt der Robotik zu beginnen. -
Seite 5: Liste Der Einzelteile
Liste der Einzelteile 2x Balken 0824-112 2x 90T Rad 1x USB-Kabel 1x Balken 0824-48 2x 90T Reifen 2x RJ25 Kabel-20cm 2x Scheibe 0324-88 2x Strecke 1x Schraubenschlüssel 2x Scheibe 135° 4x Plastik Abstandshalter 4x7x10mm 1x Sechskant & Kreuzschraubendreher 1x Scheibe für Batteriehalter 2x 180 Encoder Motor 22x Schraube M4*8mm 1x Scheibe T-Typ... -
Seite 6: Einführung In Die Werkzeuge
Einführung in die Werkzeuge Schraube M2.5x12 Schraube M4... - Seite 7 Ziehen Sie die Schraube mit Kraft entsprechend Ziehen Sie die Mutter mit Gewalt der Richtung des Diagramms an entsprechend der Richtung des Diagramms an...
-
Seite 8: Me Auriga
Me Auriga USB-Anschluss Stromanschluss zurücksetzen Stromschalter Bluetooth Modul 5V LEDAnzeige Strom LED-Anzeige Buzzer Lichtsensor 1 Klangsensor Lichtsensor 2 RJ25 Anschluss Stromschalter RGB LED Ring Spezifikationen: Betriebsspannung: 6-12V DC Strom Mikrocontroller: ATmega2560 Maße (L*W*H): 100x65x20mm Encoder Motor Anschluss... -
Seite 9: Einführung In Die Schnittstelle Von Me Auriga
Einführung in die Schnittstelle von Me Auriga Tag-Farbe Kompatible Modul-Typen Typische Me Module Me Motor Treiber (6-12V DC) Gesteuerte Module Me Servo Treiber Me Stepper Treiber Me Blutooth Hardware Serienanschluss Me Bluetooth Modul (Dualmodus) Me Ultraschallsensor Me RGB LED Me Endschalter Me 7 Segment Serielle Anzeige Einweg-Digitalschnittstelle Me PIR Bewegungssensor... -
Seite 10: Lichtsensor
Lichtsensor Der Me Auriga verfügt über zwei On-Board-Lichtsensoren. Jeder Ranger Lichtsensor kann messen, wie viel Licht auf sie scheint. Je mehr Licht auf die Sensoren scheint, desto höher ist das Signal, das er zurückführt. Lichtsensoren können verwendet werden, um eine intelligente Dimm-Lampe zu machen, einen lichtvermeidemden Roboter und einen lichtfolgenden Roboters. -
Seite 11: Klangsensor
Klangsensor Der Klangsensor von Me Auriga dient zur Erfassung der Klangintensität in der Umgebung. Basierend auf dem Leistungsverstärker LM386 und dem Elektretmikrofon kann der Schallsensor analoge Werte von 0 bis 1023 ausgeben. Er kann in akustisch interaktiven Projekten, wie z. B. einem sprachgesteuerten Schalter, verwendet werden. -
Seite 12: Gyroskopsensor
Gyroskopsensor Der integrierte Kreiselsensor von Ranger ist ein Bewegungsverarbeitungsmodul. Es misst die Winkelgeschwindigkeit und die Beschleunigungsinformationen Ihres Roboters. Basierend auf dem MPU-6050 kombiniert dieser Gyrosensor ein 3-Achsen-Gyroskop, einen 3-Achsen-Beschleunigungsmesser und einen Digital Motion Processor ™ (DMP), der komplexe 9-Achsen-Motion Fusion-Algorithmen verarbeiten kann. Es kann zusammen mit Encoder-Motor verwendet werden, um ein Selbst-Balance Auto zu bauen. -
Seite 13: G.temperatursensor
Temperatursensor Der eingebaute Temperatursensor des Rangers enthält ein winziges Thermometer (ein NTC-Thermistor), der die Temperatur der Umgebung erkennt. 125 ℃ -40 ℃ NTC Thermistor... -
Seite 14: Me Ultraschallsensor
Me Ultraschallsensor Me Ultraschallsensor ist ein elektronisches Modul, das eine Ultraschallwelle aussendet und den Abstand zwischen dem Sensor und einem Objekt basierend auf der Zeit bestimmt, die benötigt wird, um das Signal zu senden und das Echo zu empfangen. Ultraschallsensoren haben zahlreiche Anwendungen, wie beispielsweise Parkassistenzsensoren in Autos und Annäherungsalarme. -
Seite 15: Me Linienfolge-Sensor
Me Linienfolge-Sensor Das Me Linienfolge-Modul wurde entwickelt, um dem Roboter die Möglichkeit zu geben, Linien oder Objekte in der Nähe zu erkennen. Es verfügt über zwei Sensoren auf dem Modul und jeder Sensor enthält zwei Teile - eine IR-emittierende LED und einen IR-empfindlichen Phototransistor. Durch die Messung des reflektierten Infrarotlichts kann es Übergänge von Licht zu Dunkel (Linien) oder sogar Objekte direkt davor erkennen. -
Seite 16: Batterieinformation
Batterieinformation Batterie für Ranger: Option 1. 1.2V (6) AA wiederaufladbare Batterien. (Nicht im Lieferumfang enthalten). Option 2. 1.5V (6) AA-Alkalibatterie (nicht im Lieferumfang enthalten). Energizer und DURACELL werden empfohlen Wir empfehlen die Verwendung von wiederaufladbaren Batterien. WICHTIGE BATTERIEINFORMATIONEN: Verwenden Sie nur neue Batterien der erforderlichen Größe und empfohlenen Typen. Mischen Sie nicht alte und neue Batterien, verschiedene Batterietypen. -
Seite 17: Landräuber

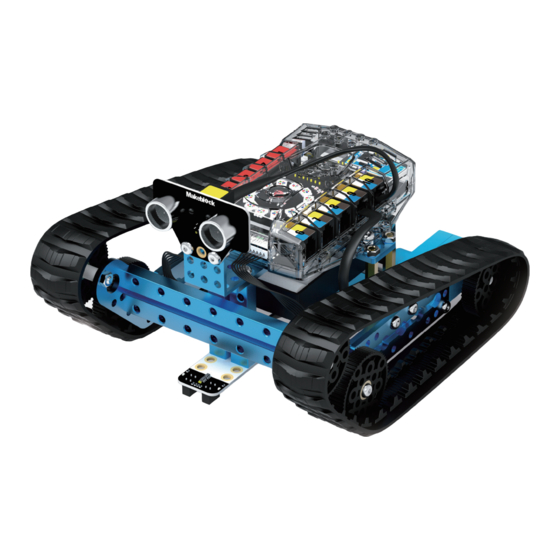

Landräuber Produktbeschreibung Der Landräuber ist ein Geländewagen-Roboter für jeden Untergrund, der Hindernisklettern, Hindernisvermeidung, intelligente Verfolgung und buntes Licht realisiert und dir das aufregende Gefühl gibt, dass der Geländewagen Hindernisse überwindet. Was sich lohnt ist, dass die App verwendet werden kann, um die Art und Weise der Robotorbenutzung durch einfaches Ziehen des grafischen Programmierblocks anzupassen. -
Seite 18: Montierung Landräuber
Montierung Landräuber M4x10 (2) M4x8 (4) - Seite 19 M4X10 (2) M4x8 (4) × √ Hinweis: Bitte beachte die Hinweise auf Seite 5 und M2.5X12 (2) ziehe die Muttern mit einem Schraubenschlüssel fest.
- Seite 20 M4X25 (2) M4x8 (2) * Anmerkung: AA Batterien sind in diesem Kit nicht enthalten. M4x14 (4)
- Seite 21 M4x8 (2) M4x8 (2) M4x8 (2)
- Seite 22 M4x8 (2) Verbinde den linken und den rechten Motor mit dem entsprechenden Anschluss des Me Amiga. Rechter Motor (M1) Linker Motor (M2)
-
Seite 23: Verkabelung Des Landräubers
Verkabelung des Landräubers Me Auriga Ultraschallsensor Linienfolge-Sensor 180 Encoder Motor (M1) 180 Encoder Motor (M2) Bitte folge Seite 36 für die Steuerung mit der App... - Seite 24 Spieltipps Wenn du den Landräuber auf unebenem Gelände spielen möchtest, folge bitte den Anweisungen unten, um den Linienfolge-Sensor zu entfernen. Falls dieser nicht entfernt ist, kann es zu einer Fehlfunktion oder Beschädigung des Sensors kommen.
-
Seite 25: Montage Schneidiger Raubvogel
Raubvogel Produktbeschreibung Der schneidige Raubvogel ist ein dreirädriger Rennroboter und du kannst die Makeblock App verwenden, um ihn schnell zum Laufen zu bringen, Hindernisvermeidung, intelligente Spurhaltung und bunte Kampfwirkungen zu realisieren und lassen die Aufregung der Kontrolle der Renngeschwindigkeit zu fühlen. - Seite 26 Montage Schneidiger Raubvogel M4x10 (2) M4x8 (2)
- Seite 27 M4x8 (2) M4x10 (2) M4x14 (2) M4x8 (2)
- Seite 28 M4x8 (4) （2） （2） M4x14 (4) M2.5X12 (2)
- Seite 29 * Anmerkung: AA Batterien sind in diesem Kit nicht enthalten. M4x8 (2) M4x8 (2) （4）...
- Seite 30 M4x8 (2) M4x8 (2) Verbinde den linken und den rechten Motor mit dem entsprechenden Anschluss Rechter Motor (M1) von Me Auriga. M4x8 (2) Linker Motor (M2)
- Seite 31 M4x8 (2)
-
Seite 32: Verkabelung Des Schneidigen Raubvogels
Verkabelung des Schneidigen Raubvogels Me Auriga Ultraschallsensor Linienfolge-Sensor 180 Encoder Motor (M1) 180 Encoder Motor (M2) Bitte folgen Seite 36 für die Steuerung mit der App... -
Seite 33: Montage Nervöser Vogel
Produktbeschreibung Der nervöse Vogel ist ein zweirädriger selbstbalancierender Roboter, der Balance beim Bewegen halten kann. Du kannst die Makeblock App verwenden, um diesen Roboter zu steuern und die geheimnisvolle "self-balancing" -Technologie zu fühlen. Lobenswert ist, dass die App verwendet werden kann, um die Art und Weise der Roboterbenutzung durch einfaches Ziehen des grafischen Programmierblock anpassen können, dann können Sie den in sich... - Seite 34 Montage Nervöser Vogel...
- Seite 35 M2.5X12 (2) M4x8 (2) * Anmerkung: AA Batterien sind in diesem Kit nicht enthalten. M4x8 (4)
- Seite 36 M4x8 (2) Verbinde den linken und den rechten Motor mit dem entsprechenden Anschluss von Me Auriga. Rechter Motor (M1) Linker Motor (M2) M4x8 (2)
-
Seite 37: Verkabelung Des Nervösen Vogels
Verkabelung des Nervösen Vogels Me Auriga Me Ultraschallsensor 180 Encoder Motor (M1) 180 Encoder Motor (M2) Bitte folge der Seite 36 für die Steuerung mit der App... -
Seite 38: Steuerung Mit App
Verbindungs-LED-Anzeige auf dem Bluetooth-Chip des Roboters nicht mehr blinkt, bedeutet dies, dass der Roboter erfolgreich mit Ihrem Gerät gepairt wurde. 3. Spielen und lernen. Um zu erfahren, wie man die Makeblock App mit mBot Ranger nutzen kann, besuche bitte: http://learn.makeblock.com/de/ranger/... -
Seite 39: Weiterbildung - Graphische Programmierung
Kurs wird Ihnen helfen, den Ranger in vielen interessanten Szenarien zu interessante Interaktionen zu erstellen. MBlock ist die ideale Software, programmieren. um Programmierung zu lernen, den Roboter zu steuern und mehrere Funktionen aus dem Roboter zu realisieren. Mehr erfahren: http://www.mblock.cc/ Online Kurse: Erforderliches Betriebssystem: Windows / Mac http:// learn.makeblock.com/ranger-online-course/... -
Seite 40: Fortgeschrittenes Lernen - Arduino Programmierung
Basis flexibler, einfach zu bedienender Hardware und Software. Die dem Ranger haben. Arduino Software besteht aus einer Entwicklungsumgebung (IDE) und den Kernbibliotheken. Die IDE ist in Java geschrieben und basiert auf der Entwicklungsumgebung. Mehr erfahren: https://www.arduino.cc Online-Tutorials: Erforderliches Betriebssystem: Windows / Mac http://learn.makeblock.com/ranger-arduino-programming/... -
Seite 41: Elektronische Module Auf Der Makeblock Plattform
Weitere Exploration - Elektronische Module auf der Makeblock Plattform Me Klangsensor misst die Lautstärke. Es könnte in einem Ultraschallsensor Projekt verwendet werden, misst Abstände von 3cm bis 4m. das einen sprachgesteuerten Schalter verwendet. Me Temperatursensormodul Me 7-Segment Serielle Anzeige misst die Temperatur von -55°С... - Seite 42 Weitere Exploration - Mehr Bausätze auf der Makeblock Plattform Ultimate 2.0 XY Plotter mGiraffe 3D Druckerset...
-
Seite 43: Fehlerbehebung
Versuche, die Batterien zu wechseln oder aufzuladen. b) Prüfe, ob der Roboter richtig montiert ist, insbesondere die Räder. c) Erfahren, wie du die Makeblock-App mit dem Self-Balance-Auto unter http://learn.makeblock.com/de/ranger/ verwenden kannst. F7: Ich kann die App nicht über Bluetooth mit meinem Roboter verbinden. - Seite 44 F14: Wie verwende ich das Ranger Testpad? Bitte beachte die Online-Tutorials unter http://learn.makeblock.com/de/ranger/ F15: Woher weiß ich, wann es Zeit ist, die Batterien zu ersetzen? Landräuber & Schneidiger Raubvogel - Wenn sich der Roboter sehr langsam bewegt, beim Drehen automatisch neu startet, gegen Sachen stößt, oder sich überhaupt nicht bewegt, obwohl die Motordrehzahl auf volle Leistung eingestellt ist, sind die Batterien schwach.
- Seite 45 F16: Wie kann ich alle Batterien ersetzen? Methode 1: verwende die Schrauben M3 * 8 und M3 Muttern, um sie bequem zu ändern. Video-Tutorials: https://youtu.be/X8SJz6PCh4l. Methode 2: Entferne die Hauptplatine, indem du den folgenden Abbildungen folgst. 1. Landräuber. 2. Schneidiger Raubvogel 3.
- Seite 46 Warnung: Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der für die Einhaltung der Vorschriften zuständigen Stelle genehmigt wurden, können zum Erlöschen der Betriebserlaubnis des Benutzers führen. Bitte beachten: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen in einer Wohnanlage bieten.
