6. Ziehen Sie das Lampenmodul (2) heraus.
1

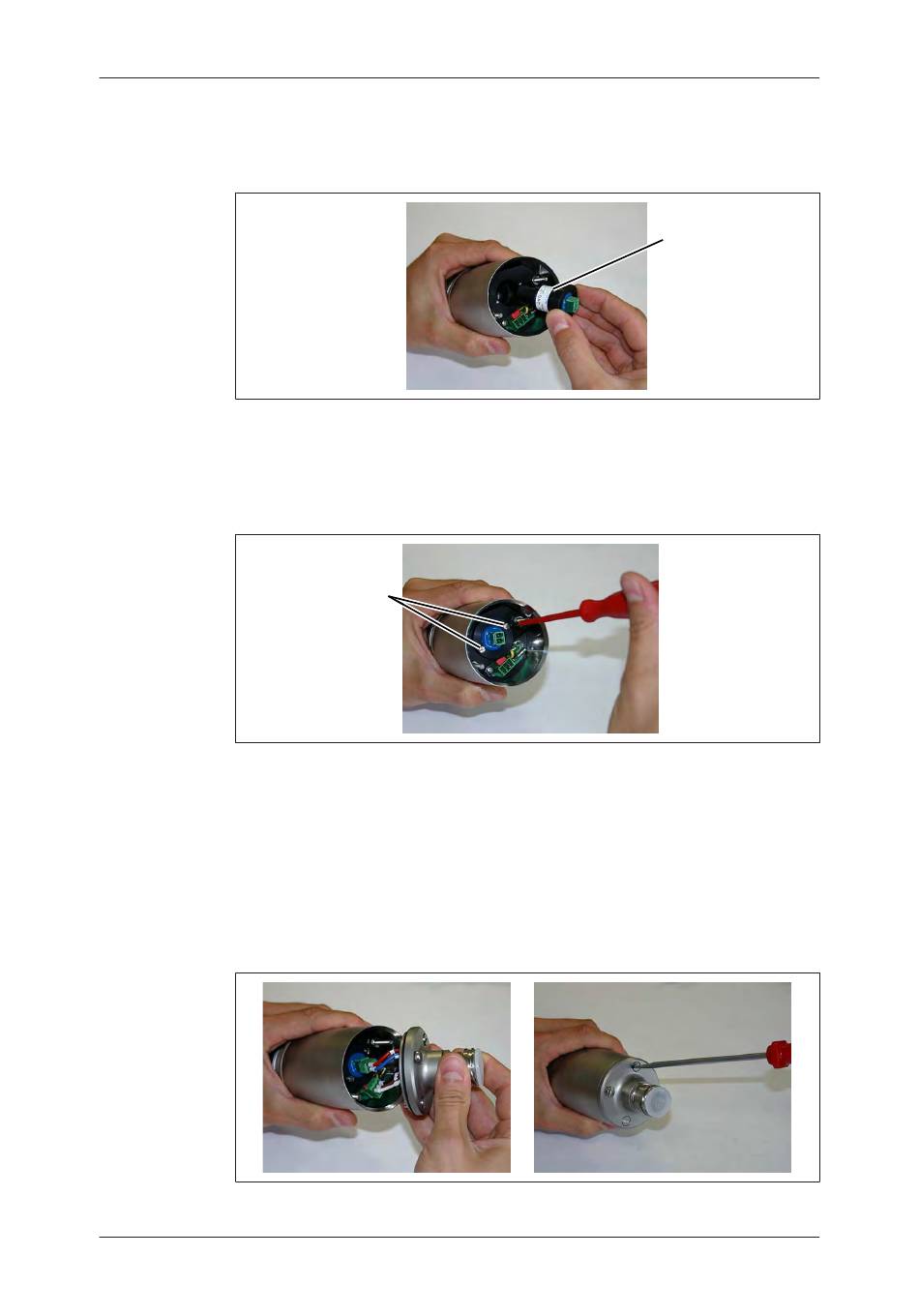

Abb. 17: Lampenmodul herausziehen
7. Schieben Sie das neue Lampenmodul in den Sensor.
8. Ziehen Sie die beiden Schrauben (1) fest. Das Lampenmodul sitzt dann
passend im Sensor.
1
1
Abb. 18: Schrauben des Lampenmoduls
9. Prüfen Sie, ob der O-Ring an der Rückplatte vorhanden ist. Tauschen Sie
ihn bei Bedarf aus.
10. Schließen Sie den 2-poligen Stecker an das Lampenmodul und den 3-
poligen Stecker an den Detektor wieder an.
11. Setzen Sie die Rückplatte wieder auf das Gehäuse, so dass die Bohrungen
deckungsgleich sind.
12. Ziehen Sie die zwei Zylindermuttern wieder fest.
Abb. 19: Rückplatte aufsetzen und Zylindermuttern festziehen
