5.4
Zubehör Clamp Adapter Port AS25-G60
Der Adapter ermöglicht die Montage des Sensors mit T-Stücken mit 1,5" oder
2,0" L14 AM7 (Tri-Clamp).
Der aus hochwertigem Vollmaterial 1.4435 (SS 316 L) gefertigte Adapter
kombiniert die Clamp-Technik mit den Schweißstutzen AS25-G60.
Der Adapter wird standardmäßig ohne Klappring und ohne Dichtung geliefert.
Der Sensor ragt, abhängig von der eingesetzten optischen Pfadlänge (OPL),
unterschiedlich weit in die Produktleitung:
Tab. 3: Clamp Adapter Port AS25-G60
OPL
[mm]
5
10

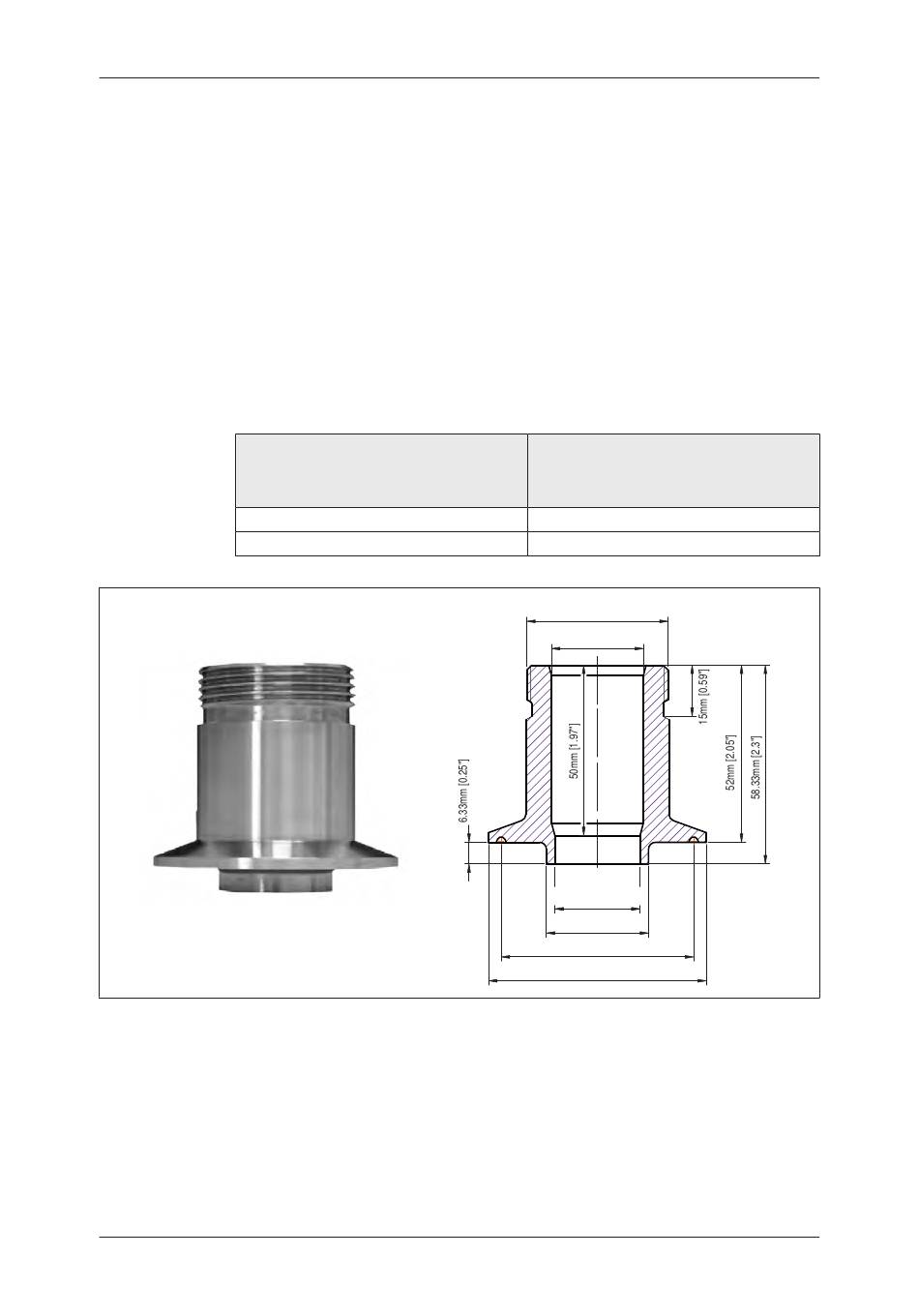

Abb. 6:
Clamp 2,0 Adapter Port AS25-G60
optek-Manual--1004-2011-01--AS56-DE-2020-11-25
Technische Daten und Explosionszeichnungen
AS56
(L = 35 mm + OPL)
Eintauchtiefe Max.
[mm]
40
45
G1¼''A-ISO 228/1
Ø27mm [1.06"]
Ø25mm [0.98"] H7
Ø30mm [1.18"]
Ø56.5mm [2.22"]
Ø63.9mm [2.52"]
- 13 -
