Definox PEX Installationsanweisung Seite 2

Die Anweisungen von Montage- und
Betriebsbedingungen und die im DEFINOX-Katalog genannten technischen Daten des Ventils berücksichtigen.
1.) KURZBESCHREIBUNG
Das Ventil PEX-PEAX ist für die Entnahme heißer oder kalter Proben aus Behältern oder Leitungen vorgesehen.
Dabei ist eine Reinigung und Sterilisierung ohne Beeinträchtigung des Produktionsablaufs möglich.
Die Entnahme der Probe erfolgt durch Öffnen des Ventils. Der Ausfluss erfolgt unter Wirkung der Schwerkraft an
einem Behälter oder unter Druck an einer Leitung.
Alle mit dem Produkt in Berührung geratenden Teile bestehen aus nicht rostendem Stahl 316L oder einem für den
Verwendungszweck geeigneten Elastomer.

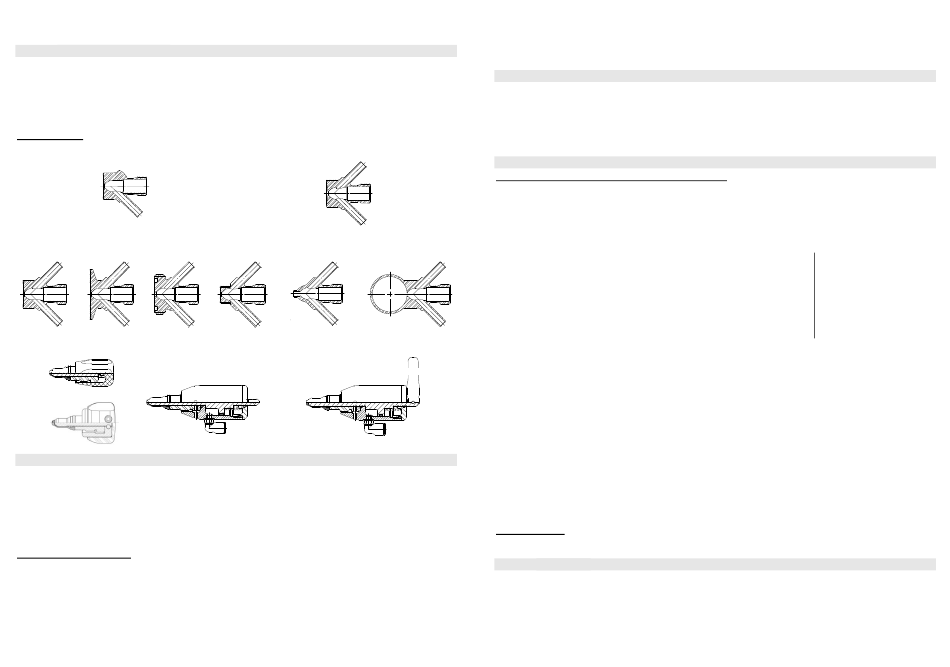

Ausführungen:
1-Weg-Gehäuse für Flammsterilisierung
bei PEX1 und PEAX1:
Schweißen Clampanschluss SMS- oder
DIN-Gewinde
Handbedienung / EVO Automatische Steuerung
(Kunststoff- oder Edelstahlgriff)
2.) VORSICHTSMASSREGELN
Achtung: Bei der Betätigung dieses eventuell gefährliche, heiße oder aggressive Produkte leitenden Ventils ist es
angebracht, alle nötigen Sicherheitsvorkehrungen zu treffen und geeignete Personenschutzausrüstung zu tragen,
wie Schutzbrille, Handschuhe, rutschfeste Stiefel, Schutzkleidung gegen ausspritzende Produkte usw.
Achtung: Das Ventil auf keinen Fall abbauen, ohne sich vergewissert zu haben, dass der Behälter oder das Rohr,
auf dem es montiert ist, leer und druckfrei ist.
Achtung: Die Stopfen sind für einen Höchstdruck von 300 kPa (3 bar) vorgesehen und werden bei höherem
Druck ausgestoßen (bei unsachgemäßer Installation auch bei geringeren Druckwerten).
Nutzungseinschränkungen:
Diese Art von Ventil ist nicht für permanenten Dampfdurchgang geeignet.
Das Ventil darf nicht mit Vakuum verwendet werden, da hierdurch seine Funktionsweise gestört und die Membran
geschädigt wird.
Gewisse Produkte und Installationsfehler können Schädigungen der Membran bewirken. Treten solche
Schädigungen ein, so wenden Sie sich bitte mit genauer Angabe der Betriebsbedingungen (Temperatur, Stoffe,
Druck, Sterilisierungsdauer...) an uns.
NI-162 Version 8 ⇒ Juni 2018
Installationsanleitung befolgen. Die tatsächlich
2-Wege-Gehäuse für Dampfsterilisierung oder
Reinigungslösung bei PEX2 und PEAX2:
Gasgewinde Stumpfschweißen
vertikal oder horizontal
Mischbetrieb automatisch / manuell
vorliegenden Die Verwendung
Torsionsbeanspruchungen führt, ist untersagt.
Wenn ein solcher Anschlusstyp erforderlich ist, kann Definox für Sie die Schweißarbeiten übernehmen und
die Rohrstutzen auf Wunsch verstärken.
3.) BETRIEBSBEDINGUNGEN
Maximaler Betriebsdruck: 1000 kPa (10 bar)
Temperatur: 0 bis 120°C
Druckluftversorgung des Zylinders: 500 bis 600 kPa (5 bis 6 bar)
Druckluftanschluss: Ø4/6
*
Die Membranausführungen dürfen nicht für Entnahmen an der dynamischen Strömung (dauerhafte Zirkulation des
Produkts in der Entnahmenphase) eingesetzt werden. Leckagerisiko beim Schließen.
4.) INSTALLATIONSBEDINGUNGEN
Anschweißbare Modelle für Wände und Stumpfstöße
Zunächst muss das zusammengebaut gelieferte Ventil zerlegt werden. Hierzu die Wartungsanleitung IT-
TDFX-161 befolgen. Nachdem alles aus dem Gehäuse ausgebaut ist, kann dieses in Stellung gebracht und
an der Anlage eingeschweißt werden.
An der auf Wand, Behälter oder Leitung für den Einbau vorgesehenen Stelle die genaue Position des
Ventils anzeichnen. Mittels eines Körners und eines Hammers den Mittelpunkt der anzubringenden
auf Rohr
Öffnung markieren.
vorgeschweißt
Zur Verwendung einer Lochsäge oder eines anderen geeigneten Werkzeugs
ein Loch vorbohren. Mit dessen Hilfe dann ein dem Ventildurchmesser
entsprechendes Loch (Ø28 für DN6, Ø36 für DN10 und Ø52 für DN15)
anbringen.
Das Ventil unter Beachtung der Anschlussstutzenorientierung so in der
Öffnung platzieren, dass das Ende seines Gehäuses bündig mit der
Innenwand abschließt.
Es mit Schweißpunkten in Stellung heften. Gegebenenfalls die Gehäuseposition korrigieren. Dann die mit
größter Sorgfalt durchzuführende Schweißung in Angriff nehmen. Diese muss unbedingt unter Schutzgas
(Argon, Stickstoff usw.) erfolgen.
•
Von außen schweißen für die "Stumpfschweiß-Version", dies auch für die "Wandschweiß"-Version bei
Wanddicken von 2 bis 3 mm.
Schmelzzone muss bis zur Innenwand reichen.
•
Für die "Wandschweiß"-Version ist, unabhängig von der Wanddicke, ein Schweißen von innen
vorzuziehen. Sie kann nur an einem großen Behälter oder einer Leitung großen Durchmessers mit
Schweißgutzufuhr vorgenommen werden und die Schmelzzone muss bis mindestens 2 mm hinter die
Verbindungsebene reichen. Soweit dies bei den herrschenden Zugangsbedingungen möglich ist,
muss diese Schweißnaht abgeschliffen und poliert werden um im Innern perfekten Anschluss an die
Wand zu erhalten. Bei dieser schwierigen Arbeit ist mit besonderer Sorgfalt darauf zu achten, die
Eingangsöffnung von Ø4,5, die als Sitz für die Abdichtung des Ventils dient, nicht zu
beschädigen.
Vor dem Zusammenbau müssen die Innen- und Außenflächen gereinigt und passiviert werden. Es dürfen
keinerlei Feilspäne oder andere Fremdkörper verbleiben.
Zum Zusammenbau ist auf die Wartungsanleitung IT-TDFX-161 Bezug zu nehmen.
Andere Modelle
Bei den Modellen zum Anschrauben mit Innen- oder Außengewinde kann das fertig montierte Ventil direkt
in der Anlage installiert werden.
5.) WARTUNG
Das Produkt bedarf keiner besonderen Wartung. Wir empfehlen jedoch, die Membran bei seltener
Benutzung mindestens zweimal jährlich zu wechseln, oder auch häufiger bei höherer Beanspruchung (je
nach Häufigkeit der Probenentnahme und Reinigung, den eingesetzten Stoffen und Temperaturen...).
an Anschlussrohrstutzen oder Auslaufrohren,
*
Modell zum Anschweißen an einer Wand
Die Schweißung muss mit Schweißgutzufuhr erfolgen und die
die zu starken Biege- oder
Modell für Stumpfschweißung
In die Wand ein Loch von
Ø6 für DN6, Ø10 für DN10
oder Ø17 für DN15 bohren.
Das Gehäuse mit richtig
orientierten
Anschlussstutzen auf der
Bohrung zentrieren.
