Rollo Solar RSC 3 Montage- Und Betriebsanleitung Seite 34

________________________________________________________________________________________________________

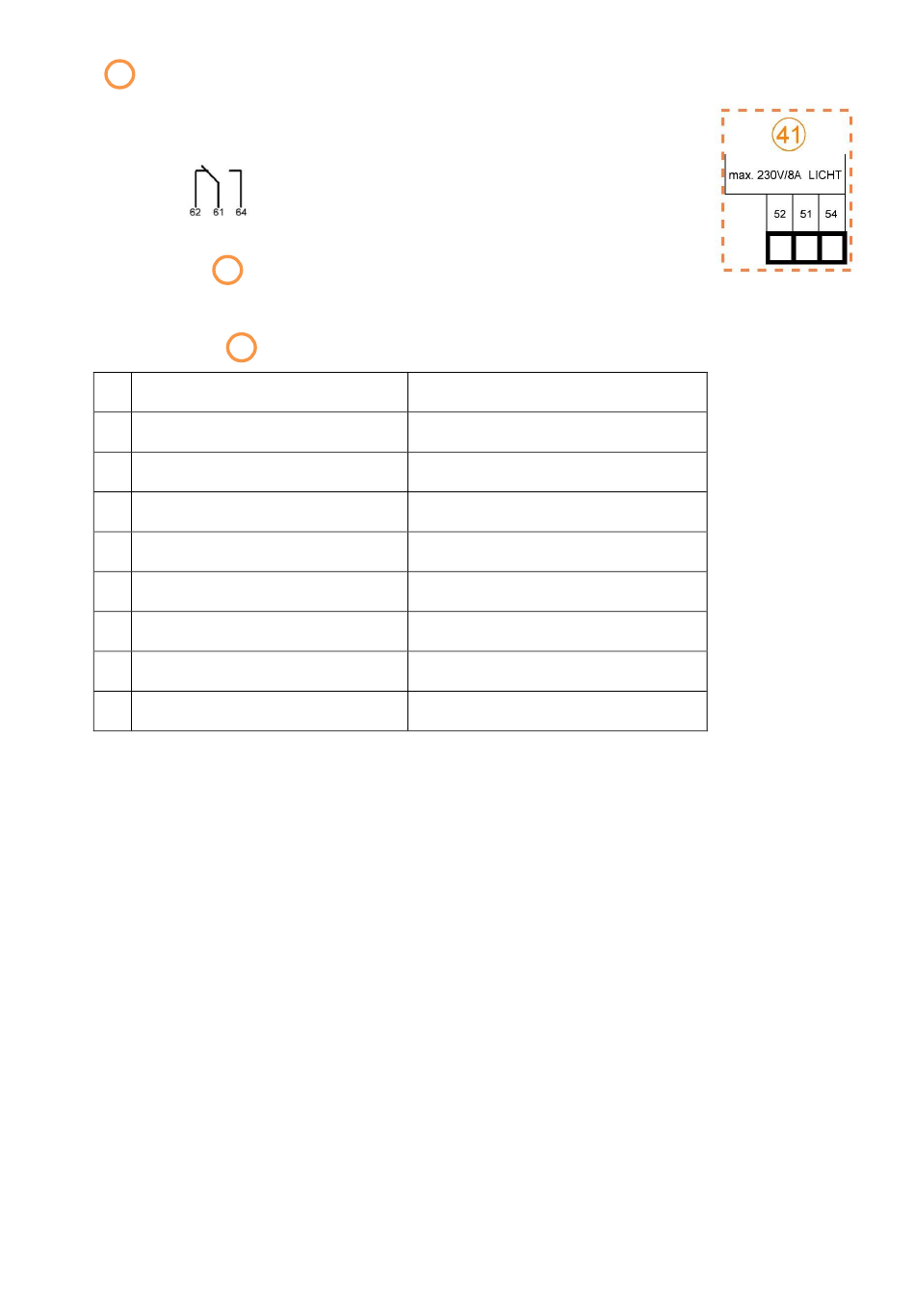

Licht 41
1
8
potentialfreier Wechselkontakt für Ansteuerung von Schwimmbadbeleuchtung- oder
1
8
externen Geräten, bis 8A/230V.
Klemmen 62,61,64
Relais wird schalten, sobald die Taste „Licht" auf dem Handsender betätigt oder der
externe Licht-Schalter
Zum Ausschalten muss die Taste „LICHT" wieder betätigt oder der Licht-Schalter ausgeschalten werden
Codier-Schalter 2 Einstellungen
Nr. OFF
1 Werkseinstellung
2 Werkseinstellung
3 Werkseinstellung
4 Werkseinstellung
5 Werkseinstellung
6 Werkseinstellung
7 Werkseinstellung
8 Werkseinstellung
Codier-Schalter 2
Mit dem Schalter Nr.1 wird der Sanftanlauf in Richtung „ZU" aktiviert und mit dem Schalter Nr.2 wird der Sanftanlauf
in Richtung „Auf" aktiviert. Antrieb startet und fährt mit halber Geschwindigkeit solange, wie die Sanftanlaufzeit
eingestellt wurde. Die Sanftanlaufzeit-Länge kann mit den Schaltern Nr.3 bis Nr.8 eingestellt werden.
Im Auslieferungszustand sind die Schalter Nr.3 bis Nr.8 „OFF"(Werkseinstellung), somit ist die maximale Zeit
(35 Sekunden) für den Sanftanlauf „ZU" oder „AUF" eingestellt. Jeder weitere eingeschaltete Schalter von Nr.3 bis Nr.8
verkürzt die Länge der Sanftanlaufzeit pro Schalter um 5 Sekunden. Sind alle Schalter von Nr.3 bis Nr.8 „ON",
ist die minimale Sanftanlaufzeit (5 Sekunden) eingestellt.
potentialfreier Wechselkontakt.
38 eingeschaltet wird.
1
8
1
8
42
1
8
1
8
ON
Sanftanlauf „ZU"
Sanftanlauf „AUF"
Minus 5 Sekunden
Minus 5 Sekunden
Minus 5 Sekunden
Minus 5 Sekunden
Minus 5 Sekunden
Minus 5 Sekunden
33
