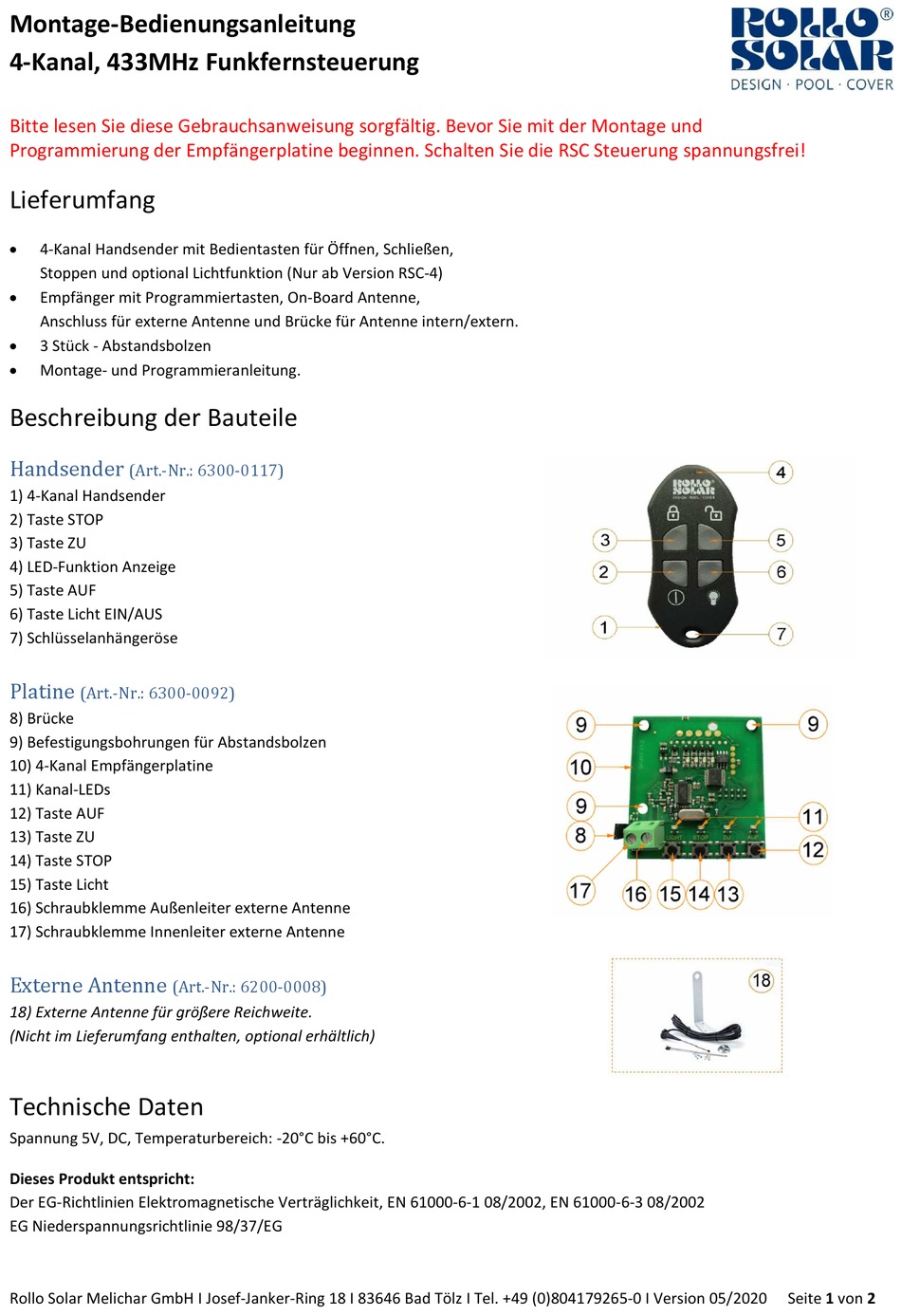

Rollo Solar RSC-4 Montage- & Bedienungsanleitung

Montage-Bedienungsanleitung
4-Kanal, 433MHz Funkfernsteuerung
Bitte lesen Sie diese Gebrauchsanweisung sorgfältig. Bevor Sie mit der Montage und
Programmierung der Empfängerplatine beginnen. Schalten Sie die RSC Steuerung spannungsfrei!
Lieferumfang

4-Kanal Handsender mit Bedientasten für Öffnen, Schließen,
Stoppen und optional Lichtfunktion (Nur ab Version RSC-4)

Empfänger mit Programmiertasten, On-Board Antenne,
Anschluss für externe Antenne und Brücke für Antenne intern/extern.

3 Stück - Abstandsbolzen

Montage- und Programmieranleitung.
Beschreibung der Bauteile
Handsender
(Art.-Nr.: 6300-0117)
1) 4-Kanal Handsender
2) Taste STOP
3) Taste ZU
4) LED-Funktion Anzeige
5) Taste AUF
6) Taste Licht EIN/AUS
7) Schlüsselanhängeröse
Platine
(Art.-Nr.: 6300-0092)
8) Brücke
9) Befestigungsbohrungen für Abstandsbolzen
10) 4-Kanal Empfängerplatine
11) Kanal-LEDs
12) Taste AUF
13) Taste ZU
14) Taste STOP
15) Taste Licht
16) Schraubklemme Außenleiter externe Antenne
17) Schraubklemme Innenleiter externe Antenne
Externe Antenne
(Art.-Nr.: 6200-0008)
18) Externe Antenne für größere Reichweite.
(Nicht im Lieferumfang enthalten, optional erhältlich)
Technische Daten
Spannung 5V, DC, Temperaturbereich: -20°C bis +60°C.
Dieses Produkt entspricht:
Der EG-Richtlinien Elektromagnetische Verträglichkeit, EN 61000-6-1 08/2002, EN 61000-6-3 08/2002
EG Niederspannungsrichtlinie 98/37/EG
Rollo Solar Melichar GmbH I Josef-Janker-Ring 18 I 83646 Bad Tölz I Tel. +49 (0)804179265-0 I Version 05/2020 Seite 1 von 2
