Rollo Solar RSC 3 Montage- Und Betriebsanleitung Seite 21

Bremse (Motorbremse) wird in den oberen Klemmleisten angeschlossen und ist polaritätsfrei.
Kompensationswiderstand
Kompensationswiderstand wird in der unteren Klemmleiste angeschlossen und ist im
Auslieferungszustand in der Steuerung ab 01.01.2020 bereits angeklemmt.
_________________________________________________________________________________________________________

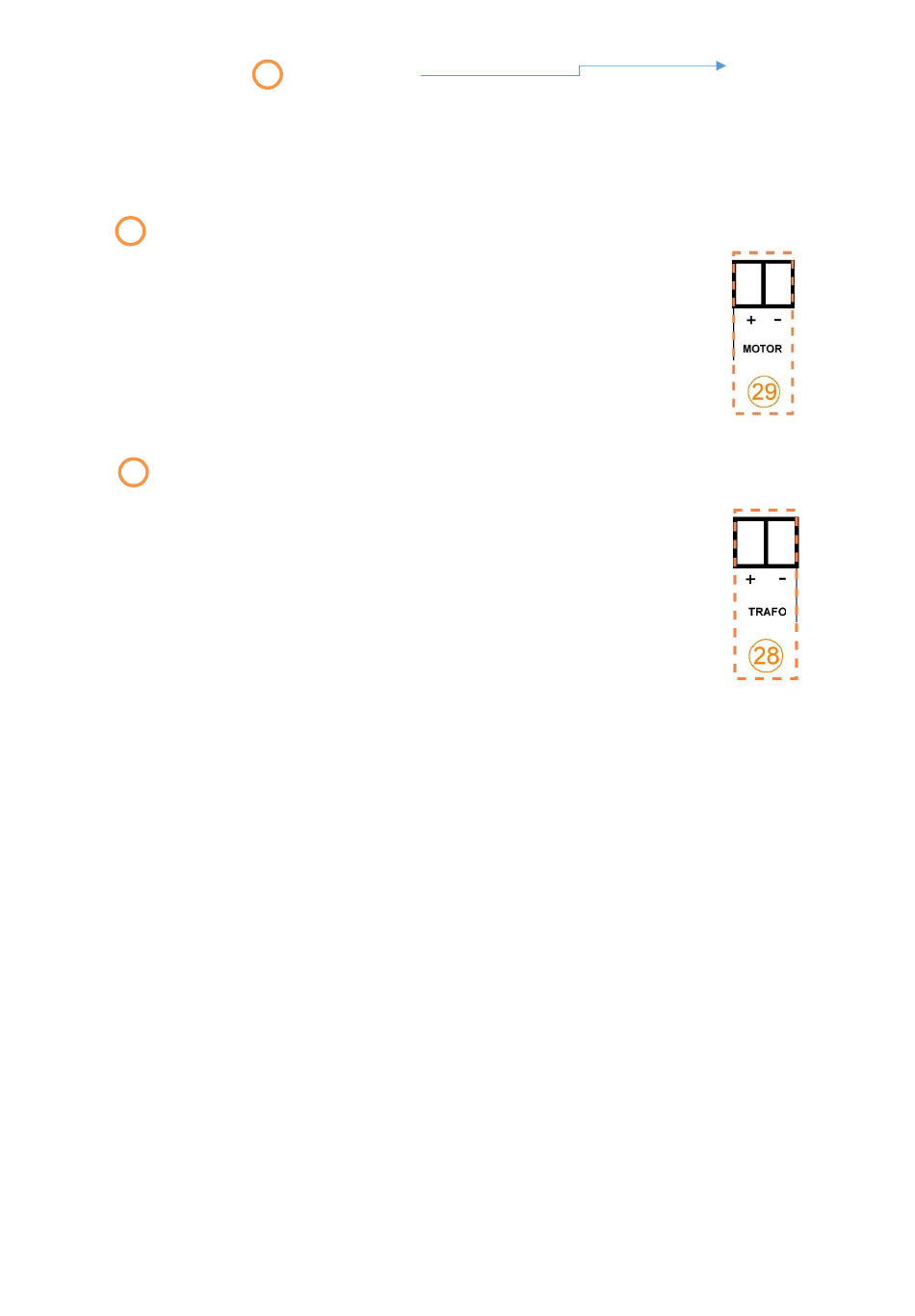

Motor 29
1
8
Der Motor wird in den Klemmen „+" und „-" drehrichtungsabhängig angeschlossen.
1
8
Bitte Polarität beachten. Bei Aufsteckantrieben Rollo 1 bis 3 mit integrierter RSC Platine
ist diese bereits angeklemmt.
_________________________________________________________________________________________________________
TRAFO 28
1
8
In den Klemmen Trafo „+" und „-" wird die Spannungsversorgung DC 24V angeschlossen und
1
8
ist im Auslieferungszustand in der Steuerung bereits angeklemmt. Bei Aufsteckantrieben
Rollo 1 bis 3 mit integrierter RSC Platine muss diese bauseitig von einem externen Netzteil
angeschlossen werden. Bitte Polarität beachten.
30 Klemmleiste unten
