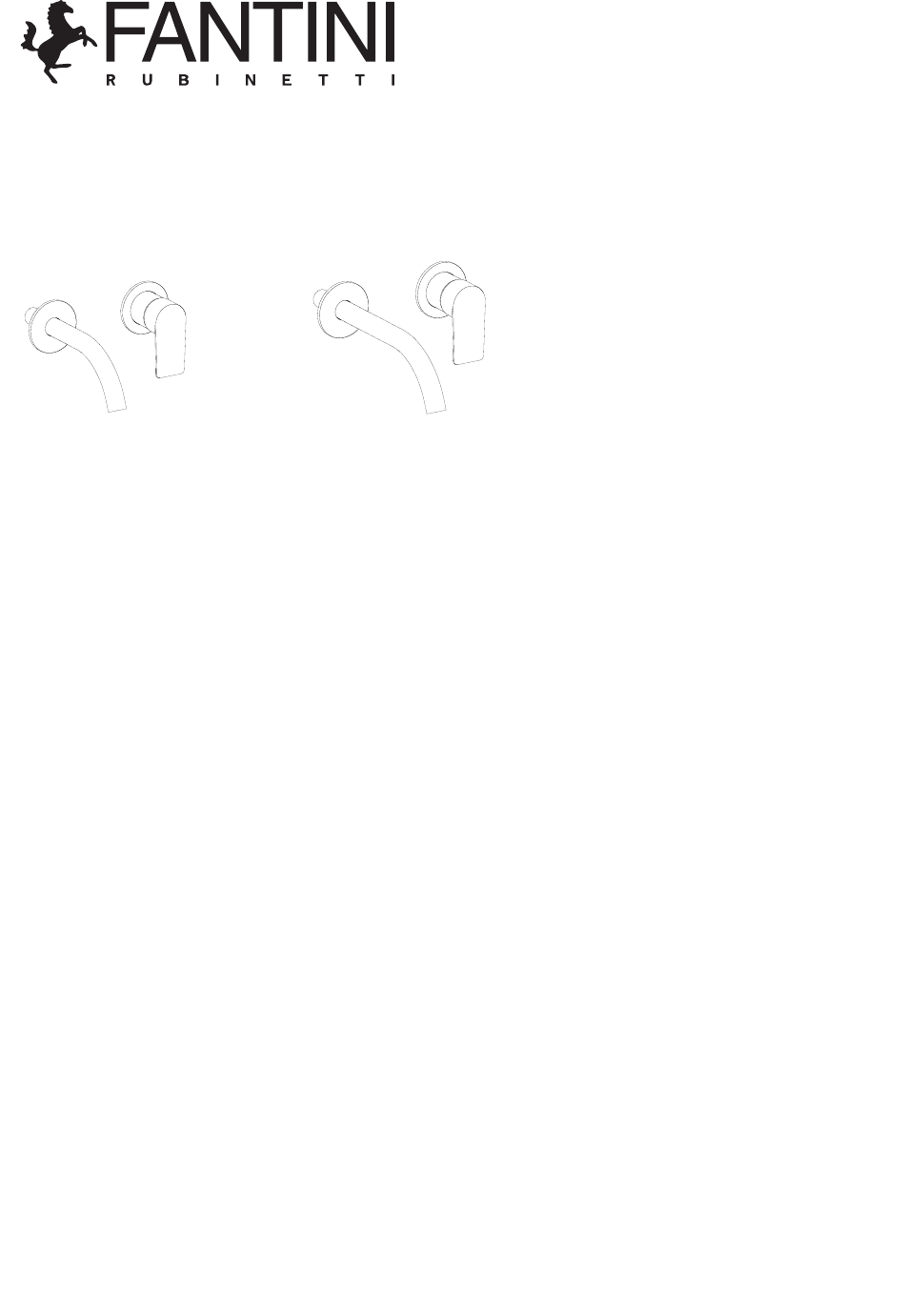

- Seite 1 Istruzioni / Instructions / Instructions De Montage / Bedienungsanleitung / Instrucciones ART. V609B V611B ART.
-
Seite 2: Dati Tecnici
UTENSILI NECESSARI - NECESSARY TOOLS - OUTILS NÉCESSAIRES ERFORDERLICHE WERKZEUGE - HERRAMIENTAS NECESARIAS - FERRAMENTAS NECESSARIES 27mm silicon 2 mm 10mm DATI TECNICI - TECHINCAL DETAILS - DONNÉES TECHNIQUES TECHNISCHE DATEN - DATOS TÉCNICOS - DADOS TÉCNICOS Pressione minima Minimum pressure Pression minimum 1 BAR Pressione massima... - Seite 3 DATI TECNICI - TECHINCAL DETAILS - DONNÉES TECHNIQUES TECHNISCHE DATEN - DATOS TÉCNICOS - DADOS TÉCNICOS Se la pressione dell’acqua è superiore a 5 bar, è preferibile installare un riduttore di pressione a monte dell’alimentazione per evitare vibrazioni e rendere regolare la regolazione della temperatura. If water pressure is above 5 bar, it is advisable to install a flow restrictor upstream of the water supply to avoid vibrations and regulate temperature.
- Seite 4 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO V609B 14 - 32 G 1/2" G 1/2" Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’...
- Seite 5 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO V611B 14 - 32 G 1/2" G 1/2" Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’...
- Seite 6 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 10mm 27mm 27mm...
- Seite 7 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO TEFLON silicon silicon silicon...
- Seite 8 - USO - UTILISATION GEBRAUCH - USO - UTILIZAÇÃO...
- Seite 9 - USO - UTILISATION GEBRAUCH - USO - UTILIZAÇÃO Al primo utilizzo o dopo un lungo periodo di inutilizzo, non consumare il primo mezzo litro di acqua potabile erogata. Chiudere l’impianto idraulico in caso di prolungata assenza. Controllare periodicamente la tenuta. On first use or following prolonged periods of inactivity, do not use the first half-litre of drinking water dispensed.
-
Seite 10: Sostituzione Cartuccia
SOSTITUZIONE CARTUCCIA - CARTRIDGE REPLACEMENT - REPLACEMENT DE LA CARTOUCHE AUSWECHSELN DEL KARTUSCHE - SOSTITUTION DEL CARTUCHO 2 mm 27mm... - Seite 11 SOSTITUZIONE CARTUCCIA - CARTRIDGE REPLACEMENT - REPLACEMENT DE LA CARTOUCHE AUSWECHSELN DEL KARTUSCHE - SOSTITUTION DEL CARTUCHO • Rimontare seguendo il procedimento inverso (5-4-3-2-1). • Replace following the instructions in reverse order (5-4-3-2-1). • Re-installer au contraire du procédé (5-4-3-2-1). •...
- Seite 12 SOSTITUZIONE AERATORE - SUBSTITUTE AERATOR - REPLACEMENT DE L’ A ERATEUR DEN LÜFTER AUSWESCSELN - SOSTITUTION EL AIREADOR...
- Seite 13 Note / Notes / Notes / Notizen / Notas...
- Seite 14 Note / Notes / Notes / Notizen / Notas...
- Seite 15 Note / Notes / Notes / Notizen / Notas...
- Seite 16 Fratelli Fantini Spa via Buonarroti, 4 Pella (NO) Italia T +39 0322 918411 r.a. F +39 0322 969530 fantini@fantini.it www.fantini.it...
- Seite 17 INCASSO Istruzioni / Instructions / Instructions De Montage / Bedienungsanleitung / Instrucciones M011A...
- Seite 18 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALACIÓN - PRÉ-INSTALAÇÃO M011A G1/2" G1/2" Min. Min. Max. Max. Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’...
-
Seite 19: Dati Tecnici
DATI TECNICI - TECHNICAL DETAILS - DONNÉES TECHNIQUES TECHNISCHE DATEN - DATOS TÉCNICOS - DADOS TÉCNICOS Pressione minima Minimum pressure Pression minimum 1 BAR Pressione massima Maximum pressure Pression maximum 10 BAR Press. di esercizio consigliata Reccomended working pressure Pression optimale de service 2-5 BAR Temperatura massima Max. -
Seite 20: Installazione
INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO INSTALLAZIONE SU MURATURA / INSTALLING ON BRICKWORK / INSTALLATION SUR MUR / INSTALLATION AUF MAUERWERK / INSTALACIÓN EN ALBAÑILERÍA INSTALAÇÃO EM PAREDE DE ALVENARIA A713B INSTALLAZIONE SU CARTONGESSO / INSTALLING ON PLASTERBOARD / INSTALLATION SUR PLACOPLÂTRE / INSTALLATION AUF GIPSKARTON / INSTALACIÓN EN CARTÓN-YESO / INSTALAÇÃO EM PLACA DE GESSO M011A INSTALLAZIONE SU MURATURA / INSTALLING ON BRICKWORK / INSTALLATION SUR MUR /... - Seite 21 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 1C 1D COD. 05ET010130000000 FOR ALL OTHER SERIES ONLY FOR AF-21 A713B A763B READ THE INSTRUCTION MANUAL LEGGERE MANUALE MAX. ISTRUZIONI B813B+M011A F811B+M011A F813B+M011A G711B+M011A M111B+M011A P113B+M011A R413B+M011A S010SB+M011A V011B+M011A V013B+M011A Y111B+M011A E811B+M011A...
- Seite 22 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO INSTALLAZIONE SU MURATURA - INSTALLING ON BRICKWORK - INSTALLATION SUR MUR INSTALLATION AUF MAUERWERK - INSTALACIÓN EN ALBAÑILERÍA INSTALAÇÃO EM PAREDE DE ALVENARIA COD. 05ET010130000000 SOLO PER MODELLI A713B / ONLY FOR MODELS A713B FOR ALL OTHER SERIES ONLY FOR...
- Seite 23 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO INSTALLAZIONE SU CARTONGESSO - INSTALLING ON PLASTERBOARD INSTALLATION SUR PLACOPLÂTRE - INSTALLATION AUF GIPSKARTON - INSTALACIÓN EN CARTÓN-YESO INSTALAÇÃO EM PLACA DE GESSO SOLO PER MODELLI A713B / ONLY FOR MODELS A713B COD.
- Seite 24 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO INSTALLAZIONE SU MURATURA - INSTALLING ON BRICKWORK - INSTALLATION SUR MUR INSTALLATION AUF MAUERWERK - INSTALACIÓN EN ALBAÑILERÍA INSTALAÇÃO EM PAREDE DE ALVENARIA PER TUTTI GLI ALTRI MODELLI / FOR ALL OTHER SERIES COD.
- Seite 25 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO INSTALLAZIONE SU CARTONGESSO - INSTALLING ON PLASTERBOARD INSTALLATION SUR PLACOPLÂTRE - INSTALLATION AUF GIPSKARTON - INSTALACIÓN EN CARTÓN-YESO INSTALAÇÃO EM PLACA DE GESSO PER TUTTI GLI ALTRI MODELLI / FOR ALL OTHER SERIES COD.
- Seite 26 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 1/2” TEFLON 1/2”...
- Seite 27 INSTALLAZIONE INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Seite 28 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO COLLAUDO INGRESSI / INLET TEST / ESSAI ENTRÉES / PRÜFUNG DER EINLÄSSE/ PRUEBA DE LAS ENTRADAS / ENSAIO DAS ENTRADAS MAX 10 Bar 5 Bar OPEN (ON)
- Seite 29 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Seite 30 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO In figura sono riportate le misure per il taglio delle piastrelle e interassi per pre-forare il rivestimento • Figure shows the measures for cutting tiles and distances to pre-drill the cover • Sur la figure sont indiques les dimensions pour la découpe des carreaux et entraxes pour percer le revêtement au préalable •...
- Seite 31 - USE - UTILISATION GEBRAUCH - USO - UTILIZAÇÃO Al primo utilizzo o dopo un lungo periodo di inutilizzo, non consumare il primo mezzo litro di ac- qua potabile erogata. Chiudere l’impianto idraulico in caso di prolungata assenza. Controllare periodicamente la tenuta. On first use or following prolonged periods of inactivity, do not use the first half-litre of drinking water dispensed.
- Seite 32 PULIZIA - CLEANING - NETTOYAGE REINIGUNG - LIMPIEZA - LIMPEZA La pulizia delle superfici va fatta utilizzando un panno morbido imbevuto con sapone liquido diluito in acqua: al termine risciaquare e asciugare con cura. Non usare in nessun caso detersivi contenenti sostanze abrasive o a base di acido muriatico, aceto, ammoniaca, acetone, candeggina, acidi di uso domestico, disinfettanti vari o spugne abrasive.
