Module de commande 1-10 V
SDS61/1-10 V pour
ballast électronique EVG
Afin d'éviter tout risque d'incendie
ou d'électrocution, l'installation de
ces appareils peut uniquement être
effectué par un personnel qualifié!
Température à l'emplacement de
l'installation : de -20°C à +50°C.
Température de stockage :
de -25°C à +70°C.
Humidité relative :
moyenne annuelle <75%.
1 contact NO, non libre de potentiel,
600 VA en une sortie de commande
1-10 V de 40 mA. Perte en attente de
seulement 1 Watt. Vitesse de variation
réglable. Avec enclenchement chambre
d'enfant et de somnolence. Commande
par bouton-poussoir ou par interrupteur.
Appareil pour installation noyée, longueur
45 mm, largeur 55 mm, profondeur
33 mm.
Commutation en valeur de phase zéro,
améliorant ainsi la longévité des
contacts.
Egalement adapté pour des convertis-
seurs LED (driver) variables avec interface
passive 1-10 V, sans source de tension
jusqu´à 0,6 mA, au-delà, une source de
tension est
nécessaire.
Tension de commutation et de commande
230 V.
Une technique Hybride la plus moderne
combine une commande électronique
sans usure avec une performance plus
élevée en utilisant des relais spéciaux.
L'enclenchement et le déclenchement de
la charge est réalisé à l'aide d'un relais
bistable à la sortie EVG. Puissance de
600VA pour lampes à fluorescence ou
pour des lampes halogène BT avec bal-
last électronique.
L'utilisation d'un relais bistable élimine
toute perte de puissance dans la bobine
et par conséquent tout échauffement.
Att d
t
h
et par conséquent tout échauffement.
Attendre une courte synchronisation
automatique après l'installation, avant
d'enclencher une charge au réseau.
Enclenchement et déclenchement par de
brèves impulsions, une commande per-
manente modifie la luminosité jusqu'à la
valeur maximale. Une courte interruption
dans la commande inverse le sens de la
variation de la lumière.
La luminosité reste mémorisée au
déclenchement.
En cas de disparition du réseau, l'état de
commutation ainsi que la valeur de la
luminosité est mémorisé et, le cas
échéant, sera utilisé au réenclenchement.
Fonctions des commutateurs rotatifs
Le commutateur rotatif 'dim-speed'
(uniquement en cas de commande par
bouton-poussoir) permet de régler la
vitesse de la variation de la luminosité.
Dans le cas où l'interrupteur pour la
lumière ne peut être remplacé par un
bouton-poussoir, on doit mettre le com-
mutateur rotatif sur le symbole d'inter-
rupteur à la buttée droite : si l'interrup-
teur enclenché (fermé) est ouvert pendant
un moment très court, la lumière va
varier jusqu'au moment que l'on réouvre
l'interrupteur de nouveau pour un moment
très court. La direction de la variation de
lumière se passe automatiquement aux
points culminants. On peut également
changer la direction de variation de la
lumière en ouvrant deux fois de suite
l'interrupteur pour un moment très court.
Enclenchement chambre d'enfant (uni-
quement en cas de commande par
bouton-poussoir) : lors d'un enclenche-
ment avec une impulsion plus longue,
un enclenchement de l'éclairage à une
luminosité minimale est obtenu après 1
seconde et la luminosité est augmentée
en tenant le poussoir enclenché. La
valeur de la luminosité mémorisée n'est
pas modifiée par cette opération.
Enclenchement somnolence (unique-
ment en cas de commande par bouton-
i ti
poussoir) : par une impulsion double
l'éclairage avec sa luminosité actuelle
est diminué pour être déclenché par la
suite. La durée maximale de 60 minutes
est fonction de la valeur actuelle de la
luminosité et peut donc être raccourcie.
Une brève impulsion peut faire déclen-
cher l'éclairage pendant le processus de
variation.

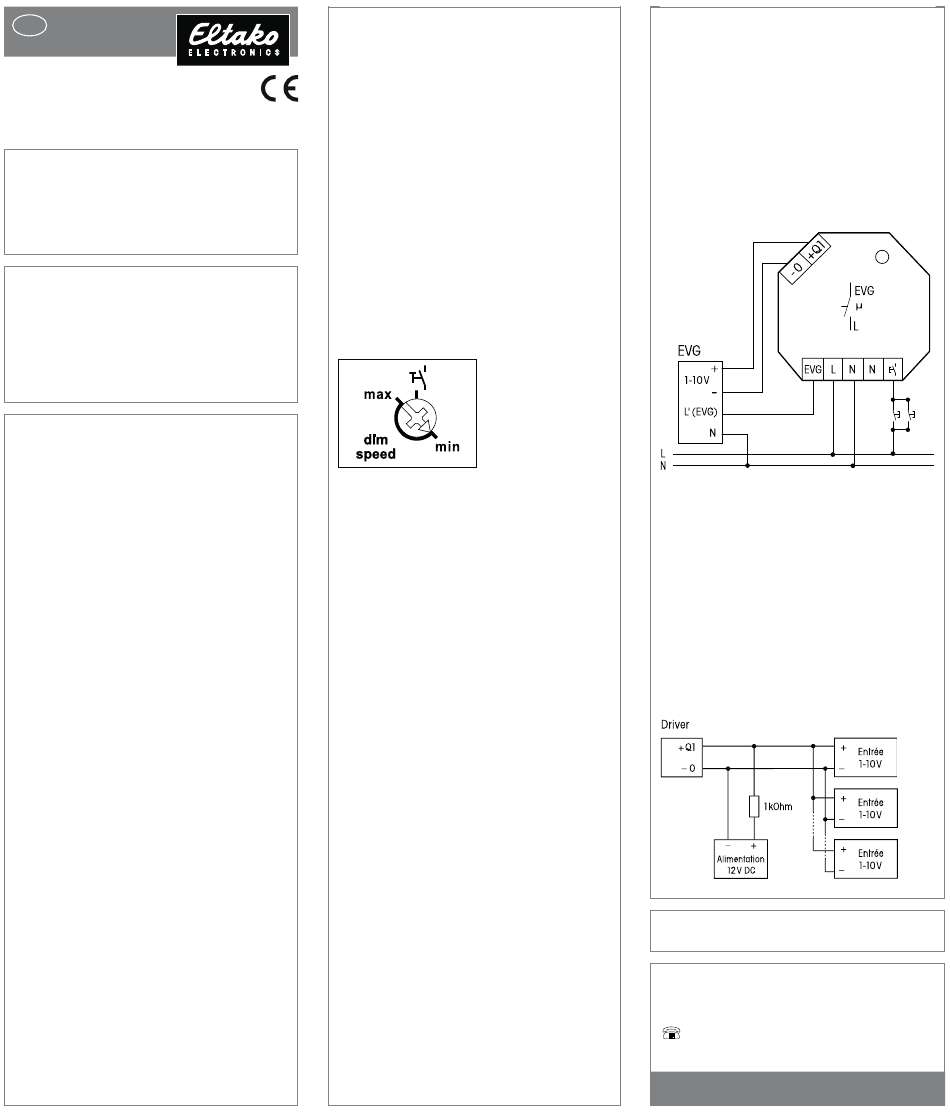

Exemple de raccordement
Pour la commande de plusieurs conver-
tisseurs LED (driver) avec interface pas-
sive 1-10 V, une source de tension com-
plémentaire est nécessaire, celle-ci peut
être un bloc d´alimentation SNT12-230 V/
12 V DC-0,5 A ou SNT61-230 V/12 V DC-
0,5 A, dans les deux cas, une résistance
de 1 kOhm est nécessaire.
Exemple de connexion avec une source
de tension supplémentaire
A conserver pour une utilisation ultérieure !
