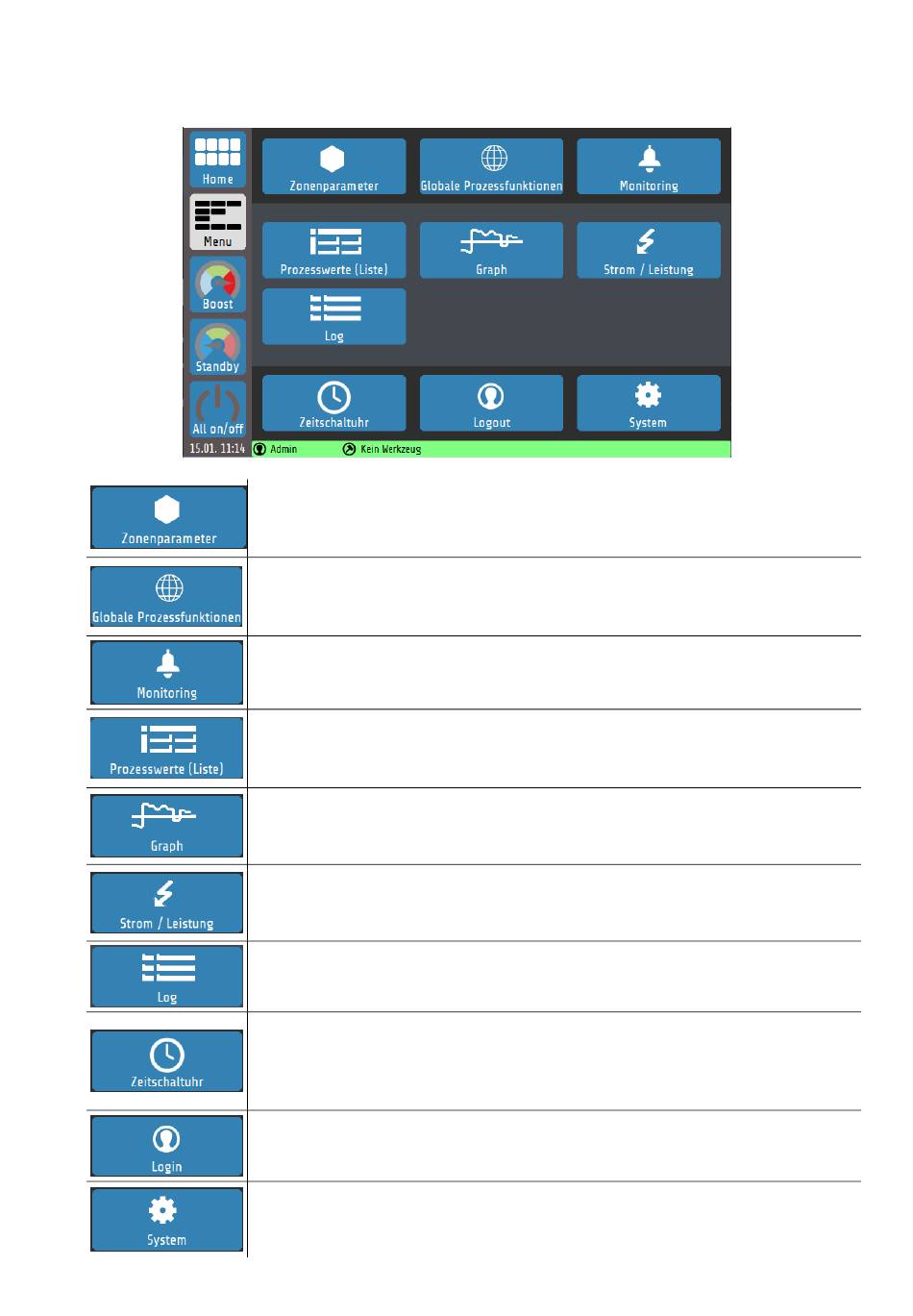

6.5 Hauptmenü
Das dient als Rangierstelle für die einzelnen Funktionsmenüs.
Hauptmenü
Erklärung zu den einzelnen Feldern:
Sprung zum Menü
Eingabe für eine Zone:
weitere Regelungseinstellungen.
Sprung zum Menü
Konfiguration von Parametern, die alle Temperaturregelzonen betreffen:
u.a. Zugang zur
Sprung zum Menü
Konfiguration von Grenzwerten zur Überwachung des Prozesses.
Sprung zur Anzeige
Übersichtsanzeige für alle Zonen:
Istwert
Sprung zum Menü
Anzeige für max. 8 Zonen (umschaltbar):
Graphische Darstellung der Istwert-Temperatur über die Zeit.
Sprung zur Anzeige
Anzeige des max. Stroms, bzw. der max. Leistung und die Verteilung auf die
Phasen sowie die aktuelle Auslastung des Geräts.
Sprung zum Menü
Anzeige Warn-, Alarm- und Statusmeldungen des Geräts
Sprung zum Menü
Konfiguration von Zeiten zum automatisierten Ein-/Ausschalten der
Regelung. Ist die Zeitschaltautomatik aktiv, ist das Uhrensymbol grün darge-
stellt.
Login / Logout
Schaltfläche zum An- oder Abmelden von Benutzern
Sprung zum Menü
Konfiguration der Schnittstellen und Einstellung der Sprache, Uhrzeit und
Benutzerverwaltung.
RT7000-0-XX-X-0000-X_DE_V1.01
Grundlegende Darstellung und Bedienung
Zonenparameter
Sollwert
Globale Prozessfunktionen
Gruppenzuordnung
Monitoring
Prozesswerte
, Sollwert , Stellgrad ,
Graph.
Strom / Leistung
Log
Zeitschaltuhr
System
©Elotech GmbH
.
, Regelparameter , Rampe
oder zum Werkzeugmenü
(Listenansicht).
Strom , Monitoring -Status
, Optimierung und
.
Seite 25
