6.18.3 Regelventilstellung
Das Balkendiagramm (Yw) zeigt die Ventilstellung an.
Bei modulierender Regelung (3-Punkt-Antrieb) mit auf null gesetzter Integrierzeit und einem dem Sollwert
entsprechenden Absalzungs-/Leitfähigkeitswert bewegt sich das Ventil in die 50 %-Stellung. Siehe Abb. 53. Wenn
die Integrierzeit größer als null ist, wird das Ventil geregelt (0 - 100 %), um den Sollwert beizubehalten.
Bei ON-/OFF-Regelung öff net das Ventil, wenn der Absalzungs-/Leitfähigkeitswert den Sollwert überschreitet. Das
Ventil bleibt so lange geöff net, bis die Absalzung/Leitfähigkeit unter die Hysterese fällt.
Das „Ventil öff net"-Symbol
sich öff net.
Das „Ventil schließt"-Symbol
Ventil sich schließt.
58
wird über dem Balkendiagramm (Yw) angezeigt, um anzuzeigen, dass das Ventil
wird unter dem Balkendiagramm (Yw) A angezeigt, um anzuzeigen, dass das

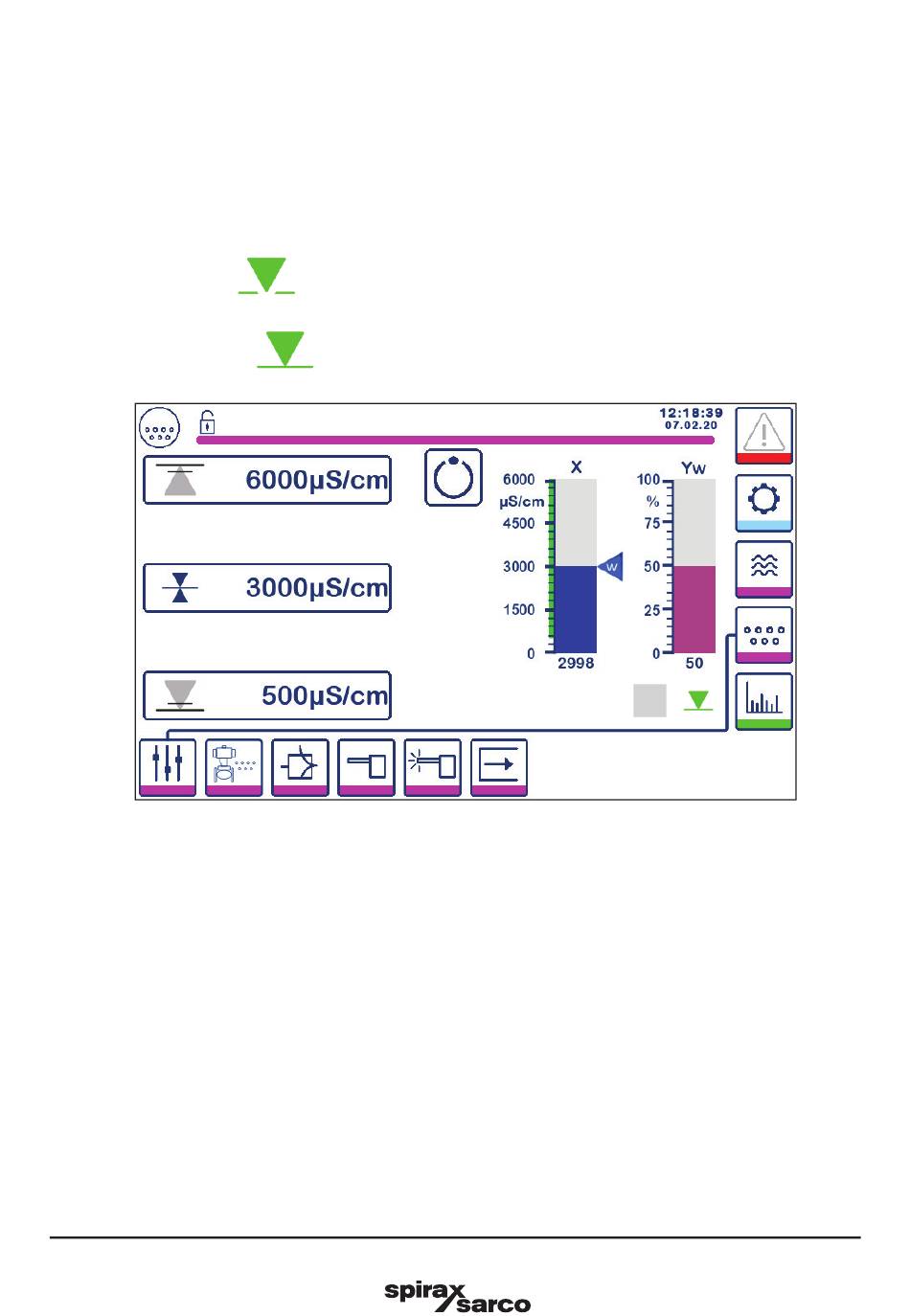

Abb. 53 Ventilstellung
BCR3250, BHD50 Absalzregler, Bedien- und Anzeigeeinheit
