SCM minimax SI 315ES Gebrauchsanweisung Seite 155

IT 7 - USO E REGOLAZIONI TELAIO DI SOSTEGNO E GUIDA PARALLELA
IL PRESENTE MANUALE E' PROPRIETA' DELLA SCM INDUSTRIA S.P.A. - OGNI RIPRODUZIONE ANCHE PARZIALE E' VIETATA
7 - USO E REGOLAZIONI TELAIO DI SOSTEGNO E GUIDA PARALLELA
IT
IL PRESENTE MANUALE E' PROPRIETA' DELLA SCM INDUSTRIA S.P.A. - OGNI RIPRODUZIONE ANCHE PARZIALE E' VIETATA
-
-
Per spostamenti incrementali:
-
-
Per uscire dalla funzione "incrementale" premere nuovamente il tasto
7 13/59
Cap. Pag. Pag.

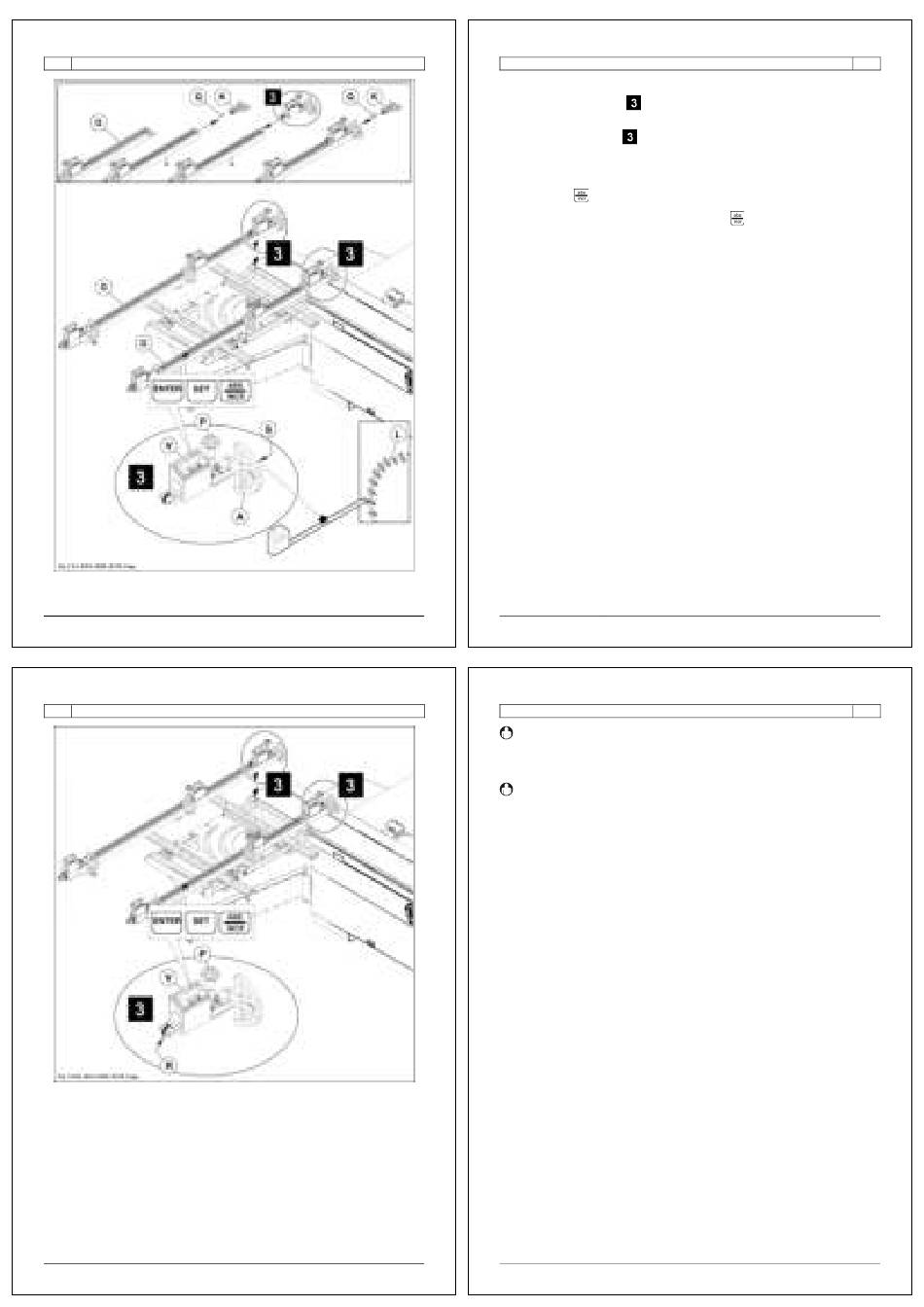

Gruppo guida sega con regolazione micrometrica a cremagliera (scorrimento su guida a sezione cilindrica).
1)
2)
3)
4)
5)
6)
7 15/59
Cap. Pag. Pag.
7 - USO E REGOLAZIONI TELAIO DI SOSTEGNO E GUIDA PARALLELA
Funzionamento
Per l'uso posizionare la battuta facendo riferimento alla misura di taglio che compare sul visualizzatore
(V).
Per registrare i gruppi battuta , allentare il pomello (P), avvicinarsi il più possibile alla quota desiderata
ed, agendo sulla rotella (R), regolare micrometricamente la battuta alla quota desiderata e serrare il pomello
(P).
premere il tasto , sul display appare 0.0.
Spostare il gruppo battuta della misura desiderata e leggere lo spostamento sul display.
14/59 7
- Cap.
IL PRESENTE MANUALE E' PROPRIETA' DELLA SCM INDUSTRIA S.P.A. - OGNI RIPRODUZIONE ANCHE PARZIALE E' VIETATA
7 - USO E REGOLAZIONI TELAIO DI SOSTEGNO E GUIDA PARALLELA
7.14 GUIDA MANUALE PER TAGLI PARALLELI
7.14.1 AZZERAMENTO DELLA GUIDA PER TAGLI PARALLELI
A lama ferma (motore spento) sollevare momentaneamente la protezione alle lame.
Sbloccare il gruppo guida per tagli paralleli (D fig. 7.14-1) tramite la maniglia (L fig. 7.14-1) e spostarlo in
modo da leggere un valore (esempio 200 mm) fra lo spigolo (R fig. 7.14-1) della riga rivolto alla lama e la
riga millimetrata sottostante (N fig. 7.14-1).
Con un metro misurare la distanza effettiva fra la lama e la riga.
Allentare i dadi (M fig. 7.14-1) e spostare la riga millimetrata (N fig. 7.14-1) in modo da leggere sullo spigolo
(R fig. 7.14-1) della riga lo stesso valore misurato in precedenza con il metro.
Bloccare il gruppo guida con la maniglia (L fig. 7.14-1)
Abbassare la protezione e fare un taglio di prova.
Serrare i dadi (M fig. 7.14-1).
16/59 7
- Cap.
IL PRESENTE MANUALE E' PROPRIETA' DELLA SCM INDUSTRIA S.P.A. - OGNI RIPRODUZIONE ANCHE PARZIALE E' VIETATA
IT
.
IT
(gu_7-14_0.0)
(gu_7-14-1_0.0)
