2 - DISPOSITIVI DI EMERGENZA E SICUREZZA
Fig. 2.1
2
Cap. Pag.
2 - DISPOSITIVI DI EMERGENZA E SICUREZZA
Fig. 2.2
2
Cap. Pag.
2 - DISPOSITIVI DI EMERGENZA E SICUREZZA
2.2
I dispositivi di sicurezza sono delle particolari protezioni antinfortunistiche che rendono la macchina sicura contro
eventuali situazioni di pericolo.
PERICOLO-ATTENZIONE:
i dispositivi di sicurezza non devono essere rimossi o disattivati per nessun motivo ( "Direttiva
macchine" 2006/42/CE ).
Descrizione
A - Interruttore generale elettrico lucchettabile:
in posizione zero (OFF) interrompe l'erogazione di energia elettrica alla macchina.
B - Protezione inferiore zona cambio lame.
C - Finecorsa elettrico alla protezione cambio lame:
arresta la macchina all'apertura della protezione e garantisce che, con la protezione (B) aperta, il motore
non possa essere avviato.
D - Freno automatico
agisce direttamente sul motore lama sega.
E - Protezione sospesa alle lame
la protezione è realizzata con un materiale "truciolabile" (alluminio + policarbonato) per evitare che la lama,
in un accidentale contatto con la cappa, possa rovinarsi.
E1 - Protezione alle lame
F1 - Selettore velocità di rotazione dell'utensile
SOLO PER VERSIONE "SI 400ES":
la macchina è dotata di un dispositivo di controllo elettronico che arresta l'utensile se la velocità reale
eccede del 10 % il valore della velocità selezionata.
L - Microinterruttore di finecorsa della guida per tagli paralleli:
Un microinterruttore finecorsa (L), azionato da battuta, provvede ad interrompere la corsa della guida
motorizzata.
Un ulteriore sicurezza è data da altre 2 battute meccaniche.
CAUTELA-PRECAUZIONE:
effettuare esami periodici sul funzionamento dei dispositivi sopra elencati.
PERICOLO-ATTENZIONE:
eventuali anomalie riscontrate durante il controllo di questi dispositivi, vanno segnalate
tempestivamente al responsabile
chiamare il Servizio Assistenza SCM.
3/5 4/5
Pag. - Cap.
5/5

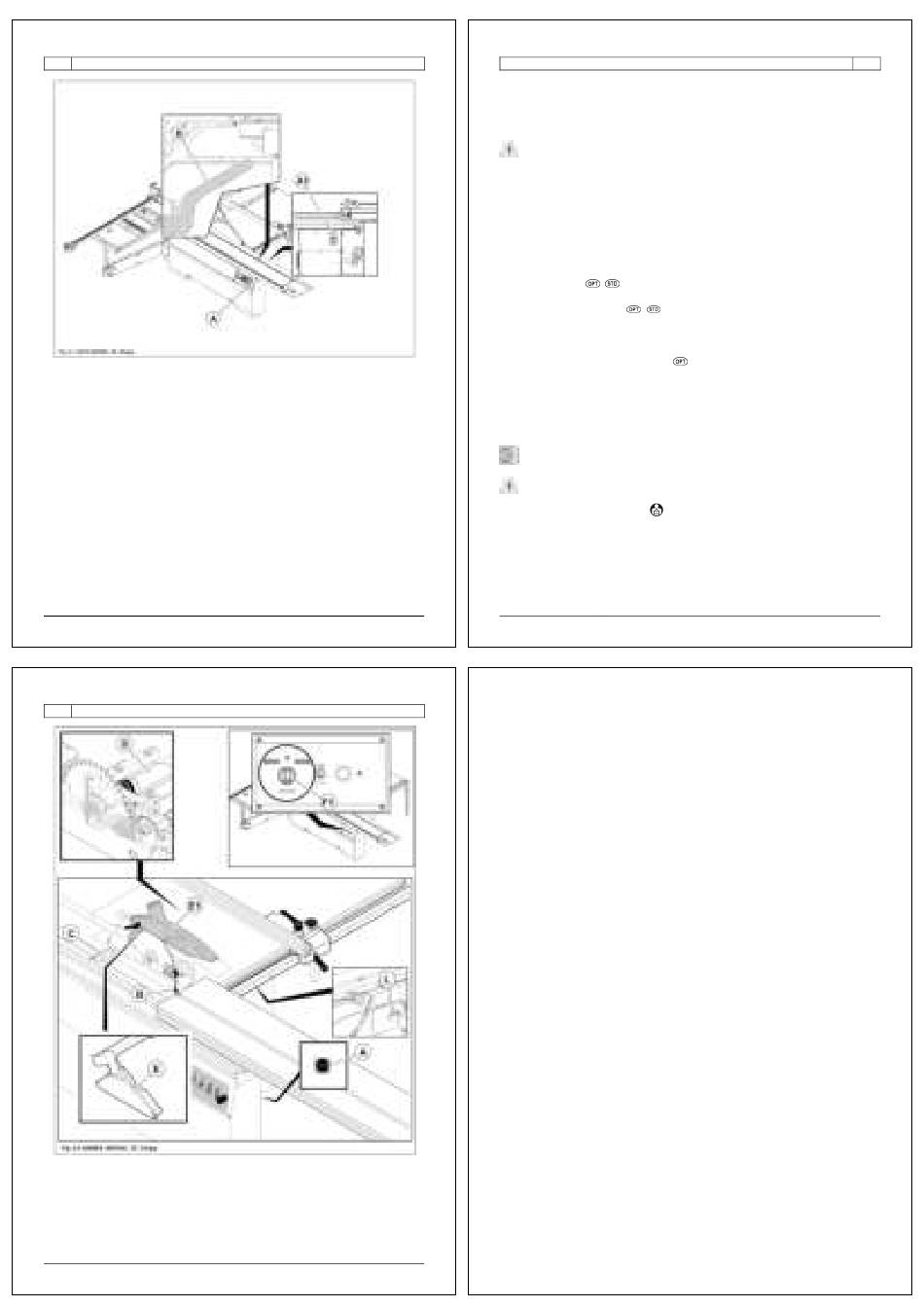

DISPOSIZIONE E DESCRIZIONE DEI DISPOSITIVI DI
SICUREZZA (FIG. 2.2)
( per SI 400ES):
( per SI 400ES):
:
, il quale provvederà a mettere fuori servizio la macchina e
