INSTALLATIONSANLEITUNG
DGLIMWLC
Aufputz-Leser Edelstahl MIFARE
6] WIEGAND-FORMATE 26, 30 UND 44 BIT

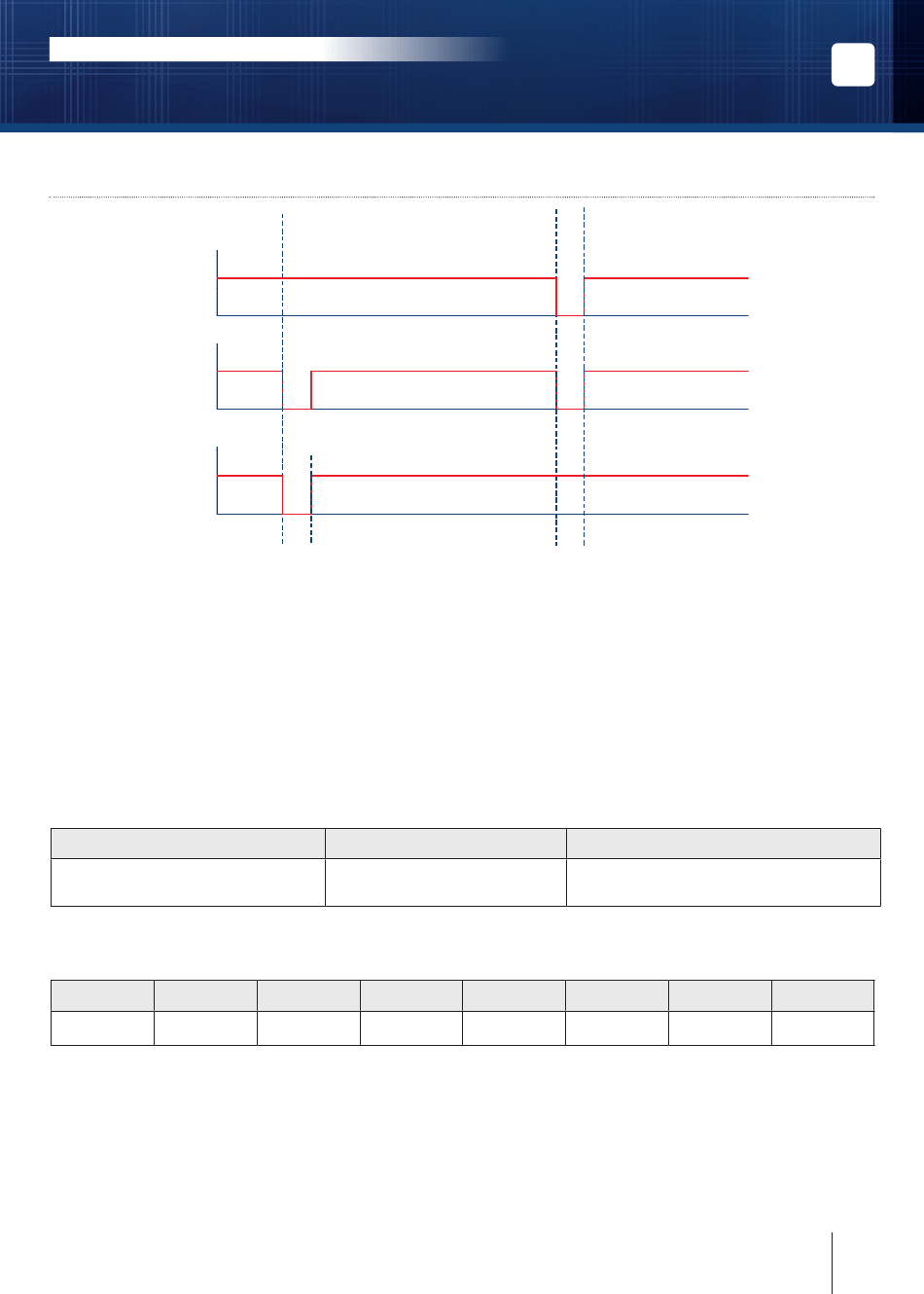

Chronogramme
\DATA1
\CLOCK
\DATA0
Open-Collector-Ausgang mit internem Pull-up-Widerstand von 1K bei +5V oder +12V,
26-Bit Wiegand Ausgangsformat
Aufbau und Beschreibung des Codes:
26-bit Hexadezimal. Das Ausgangsformat ist 26-Bit Wiegand (Signale: DATA1, DATA0 und CLOCK)
Der Datenrahmen besteht aus 26 Bits und ist wie folgt aufgebaut:
1 - Erste Parität: 1-bit – gerade Parität für die ersten 12 Bits
Ausweiscode: 6 halbe Bytes repräsentieren die letzten 6 Ziffern des Codes.
Jedes Byte wird zuerst mit dem höchsten Bit (MSBit) von Bit 7 bis Bit 0 gesendet.
2 - Zweite Parität: 1 Bit – ungerade Parität für die letzten 12 Bits
Bit 1
Gerade Parität von Bit 2 bis
Bit 13
Beispiel: Transpondercode ist 0100166A37.
1
0001
Parität 1
1
Der gesendete Code hat das Hexadezimal-Format 166A37.
Parität 1:
«0», wenn die 1. Zahl in Bit 2 bis Bit 13 gerade ist
«1», wenn die 1. Tahl in Bit 2 bis Bit 13 ungerade ist
Parität 2:
«0», wenn die 1. Zahl in Bit 14 bis Bit 25 ungerade ist
«1», wenn die 1. Zahl in Bit 14 bis Bit 25 gerade ist
®
13,56 MHz
0 logic
50 μs
2ms
abhängig von der Position des DIPschalters ST4.
Bit 2 tot bit 25
Data (24 Bit)
0110
0110
6
6
1 logic
50 μs
2ms
Ungerade Parität von Bit 14 bis
1010
0011
A
3
DE
Bit 26
Bit 25
0111
0
7
Parität 2
4
www.cdvi.de
