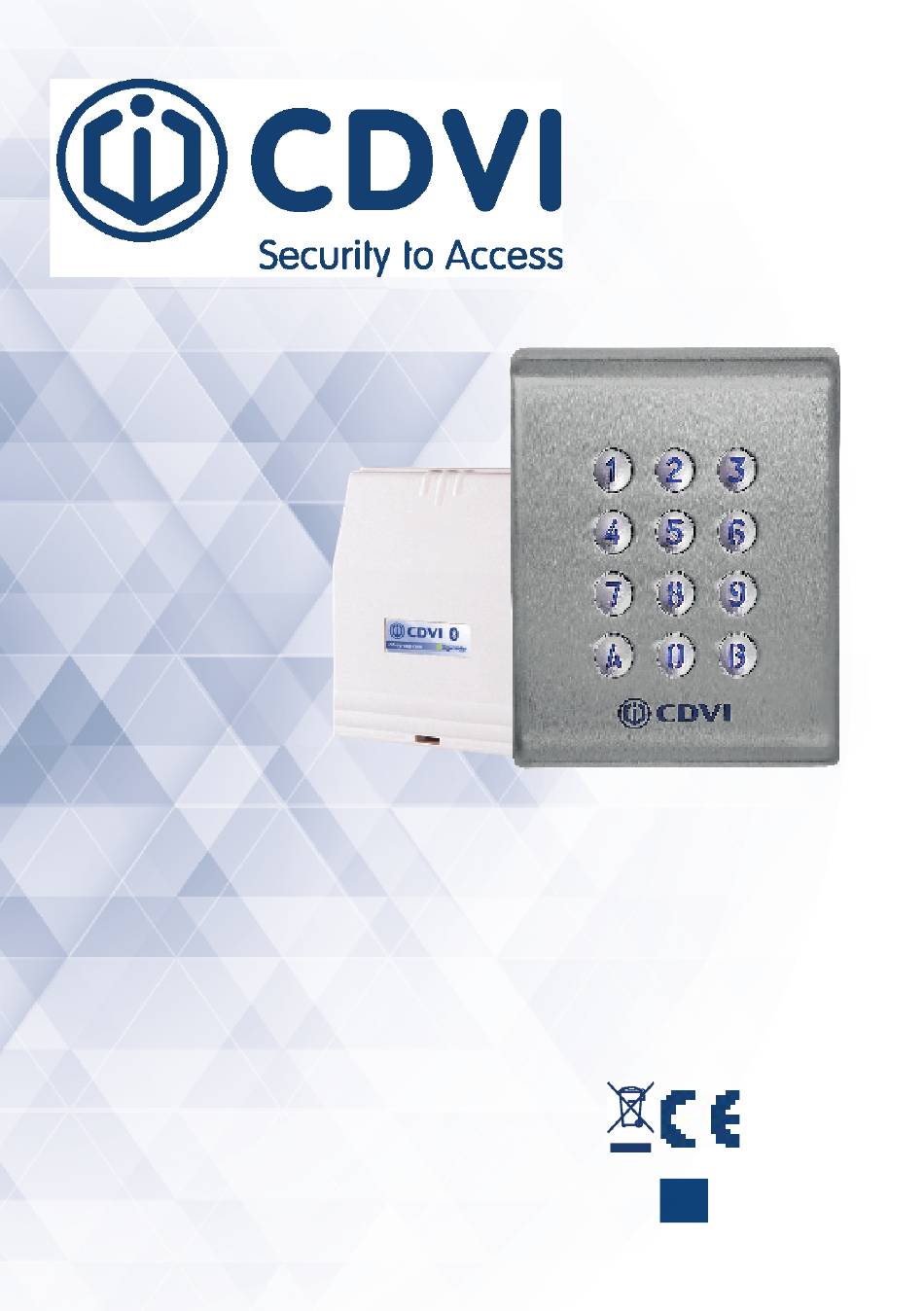

- Seite 1 KCIN4.0 BT Digicode - Edelstahl-Tastatur mit Hintergrundbeleuchtung ® geeignet für Einsatz im Freien, mit abgesetzter Steuerung...
- Seite 2 KCINBT Wetterfeste beleuchtete Tastatur mit abgesetzter Elektronik Wir bedanken uns für Ihren Kauf und das damit gezeigte Vertrauen in CDVI. 1] HAUPTMERKMALE - ÜBERSICHT Digicode innen/außen - IP64 (Tastatur) ® - Tastatur im Metallgehäuse, hoher Widerstand gegen Vandalismus Sabotagesicherheit - Die Intelligenz befindet sich, abgesetzt von der Tastatur, im gesicherten Bereich (verbunden über das 3 Meter lange Kabel)
-
Seite 3: Hinweise & Empfehlungen
KCINBT Wetterfeste beleuchtete Tastatur mit abgesetzter Elektronik 6. Türöffnung mittels 4. Einstellen der 5. Benutzer Button-Betätigung Öffnungsdauer anlegen TMKCIN (OPTIONAL) ABGESETZTE ELEKTRONIK (BOXCODE) IP64 IP52 -25°C bis +70°C IK10 Salzsprühnebelprüfung Schwingungsprüfung Verbrauch 12 V 24 V 48 V (3 aktivierte Relaisausgänge, Tastatur beleuchtet) -25°C bis +70°C 166 mA 82 mA 195 mA 105 mA... -
Seite 4: Mitgelieferte Komponenten
KCIN BT Bluetooth Wetterbeständige Edelstahl-Tastatur mit abgesetzter Elektronik 3] MITGELIEFERTE KOMPONENTEN 3] MITGELIEFERTE KOMPONENTEN (M4x30) Montage- (M5x16) Befesti- Dichtungs- Dichtungs- platte für Varistor Torx® 1/4 x 25 Dübel externe gungs- ring ring Schrauben Elektronik Schrauben KCIN Abgesetzte Elektronik 4] BEFESTIGUNG Überprüfen Sie den Abstand zwischen Setzen Sie die 2 Dübel in die Löcher. - Seite 5 KCIN BT Bluetooth Wetterbeständige Edelstahl-Tastatur mit abgesetzter Elektronik 5] VERDRAHTUNG DER 3 RELAIS DES KCIN P1: Jumper auf P1 führt einem Reset löscht den Speicher. Im Betrieb darf der Jumper die beiden Kontakte nicht kurzschließen. P2: Jumper auf P2 ermöglicht die Änderung des Eingabecodes.
- Seite 6 KCIN BT Bluetooth Wetterbeständige Edelstahl-Tastatur mit abgesetzter Elektronik 6] PROGRAMMIERUNG Geben Sie den Geben Sie den Mastercode Mastercode zweimal ein. zweimal ein. 2 x Biep Dauer Beleuchtung Dauer Releais 1 Dauer Releais 2 Dauer Releais 3 Länge Türcode Mastercode 1 x Biep 1 x Biep 1 x Biep 1 x Biep...
- Seite 7 KCIN BT Bluetooth Wetterbeständige Edelstahl-Tastatur mit abgesetzter Elektronik Summer Reset Programmiercode 1 Programmiercode 2 Programmiercode 3 (akustische Benutzercodes Quittierung) 00-99 1 x biep 1 x biep 1 x biep 1 x biep 1 x biep 0 = Summer 4- oder 5- 2-stellig 2-stellig 2-stellig...
- Seite 8 KCIN BT Bluetooth Wetterbeständige Edelstahl-Tastatur mit abgesetzter Elektronik 7] PROGRAMMIERUNG A. ERSTMALIGE VERWENDUNG ODER NACH EINEM RESET 1. Schalten Sie das System ein Anzeige an der abgesetzten Elektronik: - Grüne LED an - Danach rote LED an - Danach rote und grüne LED blinkend Anzeige an der Tastatur: - 1 Biepton ist zu hören - Die Beleuchtung der Tastatur blinkt 2. Geben Sie zweimal einen neuen Mastercode ein (5 Stellen). Der Code 12345 ist als Mastercode nicht erlaubt. - Die Tastatur hört auf zu blinken - Nach der ersten Eingabe des Mastercodes blinkt die Tastatur 1x - Geben Sie den Mastercode ein zweites Mal ein - Wenn die beiden Mastercodes identisch sind, hören Sie 2 Bieptöne. Ist dies nicht der Fall,...
- Seite 9 KCIN BT Bluetooth Wetterbeständige Edelstahl-Tastatur mit abgesetzter Elektronik C. MASTERCODE ZURÜCKSETZEN Setzen Sie einen Jumper bei Normalbetrieb auf P1. Sobald die Tastatur blinkt, kann einen neuer Mastercode eingegeben werden. Anzeige an der abgesetzten Elektronik: - Rote LED leuchtet während des Rücksetzens des Mastercodes - Nach Beendigung der Eingabe blinkt die grüne LED Anzeige an der Tastatur: - Nach Aufstecken des Jumpers ertönen 3 kurze Pieptöne, gefolgt von einem langen Piepton - Die Tastatur blinkt, bis ein neuer Mastercode eingegeben wurde D. ÄNDERUNG EINES CODES DURCH EINEN BENUTZER (NUR BENUTZERCODE) Damit ein Benutzer seinen eigenen Benutzercode ändern kann, stehcen Sie den Jumper auf P2 (Entfernen des Jumpers deaktiviert diese Funktion) 1. Aktuellen Benutzercode eingeben - Das Relais wird aktiviert und es ertönt ein Piepton 2. Geben Sie nun je nach Relais die entsprechende Kennung ein: - Relais 1: nacheinander: A und B - Relais 2, nacheinander: 1 und 3 - Relais 3, nacheinander: 4 und 6 - Ist die Auswahl korrekt, ertönt ein Piepton 3. Geben Sie nun den neuen Benutzercode ein - 2 Pieptöne quittieren die korrekte Eingabe, das System geht wieder in Normalbetrieb 4. Überprüfen Sie zur Sicherheit den neu eingegebenen Benutzercode...
