3 Descripción
3.1 ¿Qué es qué?
Dräger UCF 6000
1
2
3
4
5
Leyenda
1 Pantalla
2 Dräger UCF 6000: botón con puntero láser iluminado
3 Botón ON/OFF iluminado
4 Mango
5 Enganche para correa de transporte lateral o manual
6 Abertura para extraer la batería recargable
7 Sensor de luminosidad
8 Dräger UCF 7000: botón iluminado de cuatro direcciones con los
siguientes botones: flecha hacia arriba, flecha izquierda/zoom, fle-
cha derecha/puntero láser, flecha hacia abajo
Dräger UCF 6000/7000
Dräger UCF 7000
9
10
8
7
6
00421803.eps

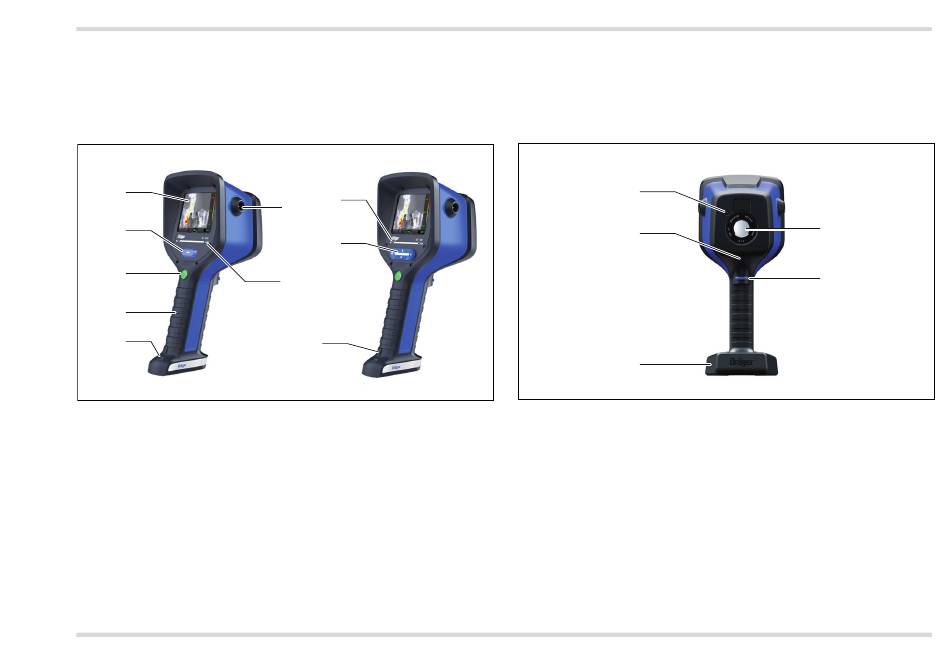

Vista frontal de ambas cámaras térmicas
11
12
13
9 Dräger UCF 7000: micrófono
10 Enganche para correa de transporte
11 Ventana láser
12 Conexión USB con tapa protectora
13 Base de la cámara
14 Botón de pistola
15 Ventana de entrada de IR
Descripción
15
14
00521803.eps
