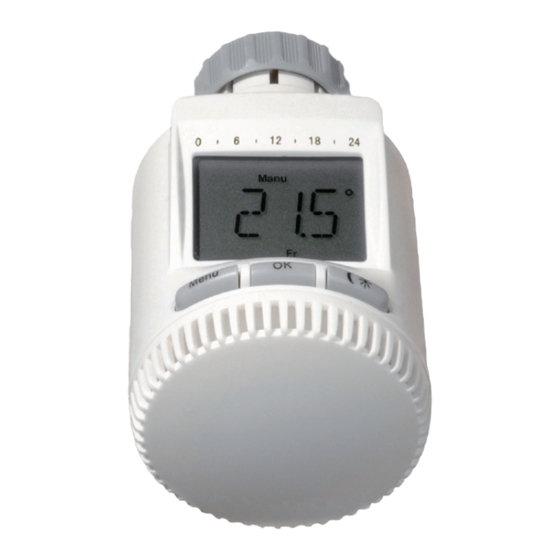

TM 3020-RF
Lesen Sie diese Anleitung sorgfältig, um das Gerät in Be-
trieb zu nehmen. Bewahren Sie die Anleitung zum späte-
ren Nachschlagen auf.
Schritt 3: Energiespar-Regler montieren
Der Stellantrieb kann auf alle gängigen Heizungsventile
montiert werden. Ein Ablassen von Wasser oder ein Ein-
griff ins Heizungssystem sind dabei nicht notwendig. Zu-
erst ist der alte Thermostatkopf zu entfernen:
•
Thermostatkopf bis zum End-
anschlag nach links drehen (A)
•
Befestigung des Thermos-
tatkopfes lösen (B)
•
Thermostatkopf vom Ventil
abziehen (C)
Für einige Ventile ist ein Ad-
apter zu verwenden. Adapter
für Danfoss-Ventile (RA, RAV,
RAVL) liegen bei. Details bitte
der Adapterübersicht (siehe 21)
entnehmen.
•
Der Adapter ist auf das Ventil
zu setzen und zu drehen, bis
er stabil aufsitzt.
•
Beim RAV Adapter ist die mit-
gelieferte Verlängerung auf
den Ventilstößel zu stecken.
Die Adapter RA und RAV sind
•
zusätzlich mit der mitgeliefer-
ten Schraube und Mutter zu
befestigen.
Damit der Energiespar-Regler montiert werden kann, muss
im Display „INS" stehen. Nach der Montage führt der Stell-
antrieb zur Anpassung ans Ventil eine Adaptierfahrt durch.
Währenddessen wird „ADA" angezeigt.
•
Stellantrieb auf Ventil setzen
•
Überwurfmutter festziehen
•
Im Display steht „INS", OK-Taste drücken

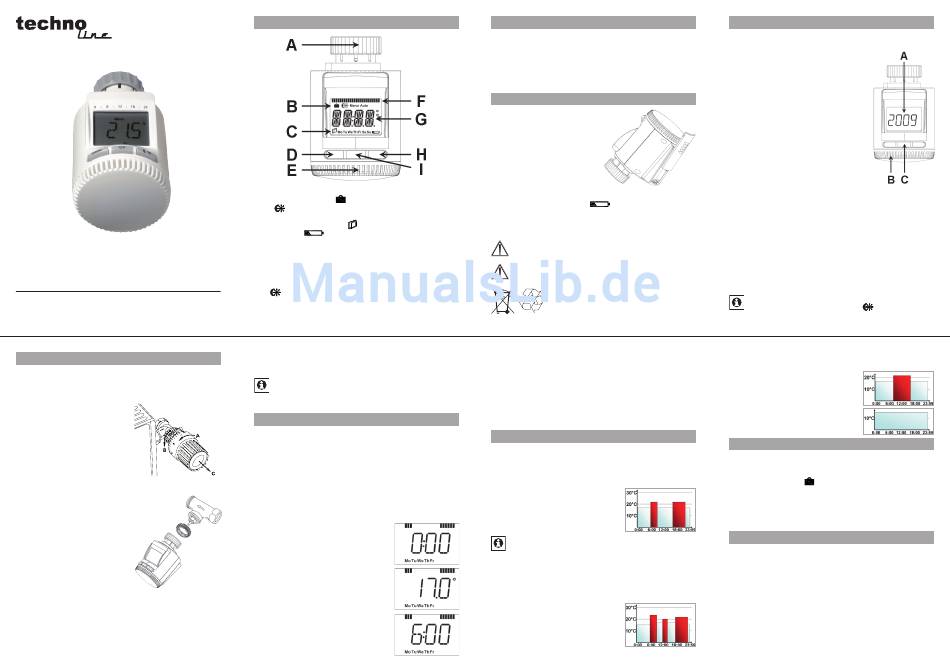

Bedienung und Display
A
Überwurfmutter zur Montage am Heizungsventil
B
Urlaubsfunktion (
), Absenk-/Komforttemperatur
(
), Manueller Betrieb (Manu), Automatikbetrieb
(Auto)
C
Fenster-auf-Symbol (
), Wochentag, Batterie-leer-
Symbol (
)
D
Menü-Taste: Taste länger als 3 Sekunden drücken
zum Öffnen des Konfigurationsmenüs
E
Stellrad: Einstellungen vornehmen (z. B. Temperatur)
F
eingestellte Schaltzeiträume im Wochenprogramm
G
Temperaturanzeige, Zeit-/Datumsanzeige, Menü-
punkte, Funktionen
H
-Taste: Umschalten zwischen Absenk- und Kom-
forttemperatur
I
OK-Taste: zum Bestätigen/Speichern, Anlernen
•
Der Stellantrieb führt eine Adaptierfahrt durch (im Display
erscheint „ADA", keine Bedienung möglich).
•
Danach ist der Stellantrieb betriebsbereit (Auto-Modus)
Wurde die Adaptierfahrt vor der Montage eingeleitet
bzw. wird eine Fehlermeldung (F1, F2, F3) angezeigt,
drücken Sie OK und der Motor fährt zurück zur Po-
sition „INS".
1. Wochenprogramm einstellen
Im Wochenprogramm lassen sich für jeden Wochentag se-
parat bis zu 3 Heizphasen (7 Schaltzeitpunkte) einstellen.
Die Programmierung erfolgt für die ausgewählten Tage,
wobei für einen Zeitraum von 00:00 bis 23:59 Temperatu-
ren hinterlegt werden müssen.
•
Menü-Taste länger als 3 Sekunden drücken.
•
Im Display erscheint „PRO"
•
Mit OK-Taste bestätigen
•
Im Display erscheint „DAY". Mit dem Stellrad sind ein ein-
zelner Wochentag, alle Werktage, das Wochenende oder
die gesamte Woche auswählbar (Bsp. Werktage).
•
Mit OK-Taste bestätigen
•
Der erste Schaltzeitpunkt wird an-
gezeigt (0:00), dieser kann nicht
verändert werden. Jedes zweite
Schaltintervall wird zudem mit Bal-
ken dargestellt.
Mit OK bestätigen
•
•
Danach ist die Temperatur einzu-
stellen, die ab 0:00 im Raum vor-
herrschen soll (Bsp. 17.0°C).
•
Mit OK bestätigen
•
Der nächste Schaltzeitpunkt wird
angezeigt (Bsp. 6:00). Dieser kann
mit dem Stellrad verändert wer-
den.
Mit OK bestätigen.
•
5
Allgemeine Funktion
Der Energiespar-Regler für Heizkörper regelt zeitgesteuert
die Raumtemperatur. Der Stellantrieb bewegt ein Ventil, um
den Wärmezustrom am Heizkörper zu steuern. Der Reg-
ler passt auf alle gängigen Heizkörperventile. Über einen
Funkempfänger kann das Gerät Befehle von angelernten
Systemkomponenten empfangen.
Die Montage erfolgt in 3 einfachen Schritten.
Schritt 1: Batterien einlegen (wechseln)
•
Batteriefachdeckel ab-
ziehen
•
2 neue Mignon-Batterien
(LR6/AA) polungsrichtig in
das Batteriefach einlegen
•
Batteriefachdeckel wieder
aufsetzen und einrasten
Die Lebensdauer neuer Alkali-Batterien beträgt ca. zwei
Jahre. Ein Batteriesymbol (
) weist darauf hin, dass
die Batterien auszutauschen sind. Nach Entnahme der
Batterien sollte bis zum Einlegen der neuen Batterien ca.
1 Minute gewartet werden.
Normale Batterien dürfen niemals aufgeladen wer-
den. Es besteht Explosionsgefahr.
Batterien nicht ins Feuer werfen!
Batterien nicht kurzschließen!
Verbrauchte Batterien gehören nicht in
den Hausmüll! Entsorgen Sie diese in
Ihrer örtlichen Batteriesammelstelle!
2
•
Danach die Temperatur einstellen, die ab 6:00 vorherr-
schen soll.
•
Dieser Vorgang ist zu wiederholen, bis für den Zeitraum
von 0:00 bis 23:59 Temperaturen hinterlegt sind.
•
Sind alle 7 Schaltzeitpunkte belegt, wird 23:59 als End-
zeitpunkt zum Bestätigen angezeigt.
Im Auto-Modus kann die Temperatur über das Stellrad je-
derzeit verändert werden. Die geänderte Temperatur bleibt
dann bis zum nächsten Programmwechsel erhalten.
2. Wochenprogramm: Beispiele
Mit dem Energiespar-Regler können für jeden Wochentag
bis zu 3 Heizzeiten (7 Schaltzeitpunkte) mit individueller
Temperaturvorgabe hinterlegt werden. Werkseitig sind
zwei Heizphasen von 6:00 bis 9:00 Uhr und von 17:00 bis
23:00 Uhr für alle Wochentage gleich hinterlegt:
ab 00:00 bis 06:00
17.0°C
ab 06:00 bis 09:00
21.0°C
ab 09:00 bis 17:00
17.0°C
ab 17:00 bis 23:00
21.0°C
ab 23:00 bis 23:59
17.0°C
Im Display werden Balken für Zeitschalträume für je-
des zweite Zeitintervall angezeigt. Bei diesem Bei-
spiel werden keine Balken für das Intervall 0:00 bis
6:00 eingeblendet. Nur für die Intervalle 6:00 bis 9:00
und 17:00 bis 23:00 erscheinen Balken im Display.
Soll ein Raum auch zur Mittagszeit beheizt werden, kann
eine Programmierung wie folgt aussehen:
Montag bis Sonntag
ab 00:00 bis 06:00
16.0°C
ab 06:00 bis 09:00
22.0°C
ab 09:00 bis 12:00
17.0°C
ab 12:00 bis 14:00
20.0°C
ab 14:00 bis 17:30
17.0°C
ab 17:30 bis 23:30
21.0°C
ab 23:30 bis 23:59
16.0°C
6
Schritt 2: Datum und Uhrzeit einstellen
Wenn Batterien eingelegt oder ausgetauscht werden, wird
nach kurzer Anzeige der Firmware-Versionsnummer auto-
matisch Datum und Uhrzeit abgefragt.
•
Jahr (A) mit Stellrad (B) einstellen
•
Mit OK (C) bestätigen
•
Monat (A) mit Stellrad (B) einstellen
•
Mit OK (C) bestätigen
•
Tag (A) mit Stellrad (B) einstellen
•
Mit OK (C) bestätigen
•
Stunde (A) mit Stellrad (B) einstellen
•
Mit OK (C) bestätigen
•
Minute (A) mit Stellrad (B) einstellen
•
Mit OK (C) bestätigen
Während der Eingaben fährt der Motor
den Steuerstift bereits zurück.
Die Anzeige „INS" mit drehendem „
•
hin, dass der Motor noch zurückfährt. Sobald der Stell-
antrieb am Ventil montiert werden kann, steht nur „INS"
im Display.
•
Das Wochenprogramm und andere Einstellungen
können vor der Montage angepasst werden. Drücken
Sie dazu die Menü-Taste, während in der Anzeige
„INS"steht. Mehr Details finden Sie unter „4. Konfigu-
rationsmenü".
•
Nach abgeschlossener Programmierung steht erneut
„INS" im Display und die Montage (Schritt 3) kann er-
folgen.
Während „INS" im Display steht, kann bereits vor der
Montage durch kurzen Druck der
funktion aktiviert werden.
3
Haben Sie zu Hause ein Büro und möchten dies nur tags-
über an Werktagen heizen, könnten Sie die folgenden Zei-
ten programmieren:
Montag bis Freitag
ab 00:00 bis 08:30
17.0°C
ab 08:30 bis 17:00
21.0°C
ab 17:00 bis 23:59
17.0°C
Samstag bis Sonntag
ab 00:00 bis 23:59
15.0°C
3. Betriebs-Modi
Mit kurzem Druck der Menü-Taste kann zwischen den fol-
genden 3 Betriebsmodi gewechselt werden (die Betriebs-
Modi sind erst nach der Installation/Schritt 3 auswählbar):
•
Urlaubsfunktion
(
): Einstellen einer Temperatur, die
bis zu einem fixen Zeitpunkt gehalten werden soll.
•
Manu:
Manueller Betrieb - die Temperatur wird manuell
über das Stellrad eingestellt
•
Auto:
Wochenprogramm - automatische Temperaturre-
gelung gemäß hinterlegtem Wochenprogramm
4. Konfigurationsmenü
Im Konfigurationsmenü lassen sich Einstellungen ändern.
Das Menü lässt sich über einen langen Tastendruck (länger
als 3 Sekunden) der Menü-Taste aufrufen.
PRO: Einstellung des Wochenprogramms (siehe Ab-
•
schnitt „1. Wochenprogramm einstellen")
DAT: Ändern von Uhrzeit und Datum
•
•
POS: Abfrage der aktuellen Position des Stellantriebs
•
DST: Die automatische Umschaltung zwischen Sommer-
und Winterzeit kann deaktiviert werden.
•
AER: Fenster-auf-Temperatur und –Zeit für die automati-
sche Temperaturabsenkung beim Lüften einstellen
•
TOF: Offset-Temperatur einstellen
•
RES: Werkseinstellungen wieder herstellen
7
∏" weist darauf
-Taste die Anlern-
4
