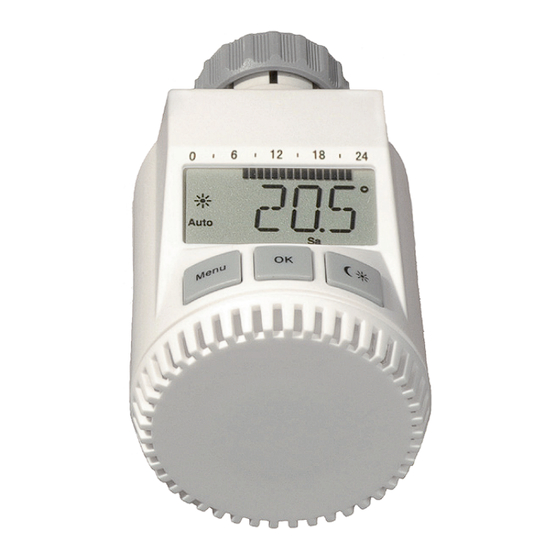

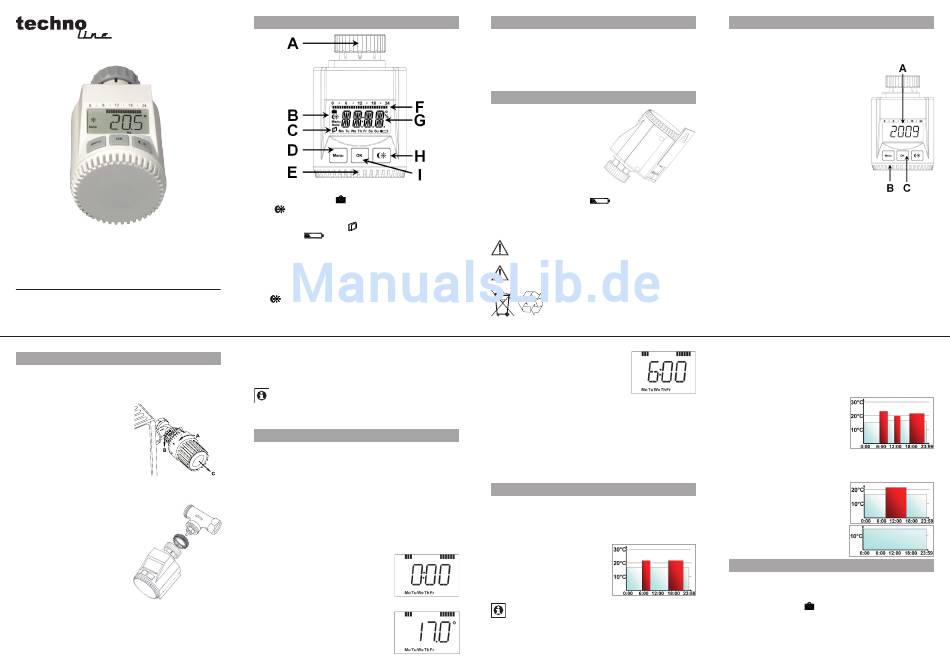

Techno Line TM 3030 Anleitung

TM 3030
Lesen Sie diese Anleitung sorgfältig, um das Gerät in Be-
trieb zu nehmen. Bewahren Sie die Anleitung zum späte-
ren Nachschlagen auf.
Schritt 3: Energiespar-Regler montieren
Der Stellantrieb kann auf alle gängigen Heizungsventile
montiert werden. Ein Ablassen von Wasser oder ein Ein-
griff ins Heizungssystem sind dabei nicht notwendig. Zu-
erst ist der alte Thermostatkopf zu entfernen:
• Thermostatkopf bis zum End-
anschlag nach links drehen (A)
• Befestigung des Thermos-
tatkopfes lösen (B)
• Thermostatkopf vom Ventil
abziehen (C)
Für einige Ventile ist ein Adapter
zu verwenden. Adapter für Dan-
foss-Ventile (RA, RAV, RAVL) liegen bei. Details bitte der
Adapterübersicht (siehe 18) entnehmen.
• Der Adapter ist auf das Ventil
zu setzen und zu drehen, bis
er stabil aufsitzt.
• Beim RAV Adapter ist die mit-
gelieferte Verlängerung auf
den Ventilstößel zu stecken.
• Die Adapter RA und RAV sind
zusätzlich mit der mitgeliefer-
ten Schraube und Mutter zu
befestigen.
Damit der Energiespar-Regler montiert werden kann, muss
im Display „INS" stehen. Nach der Montage führt der Stell-
antrieb zur Anpassung ans Ventil eine Adaptierfahrt durch.
Währenddessen wird „ADA" angezeigt.
• Stellantrieb auf Ventil setzen
• Überwurfmutter festziehen
Bedienung und Display
A Überwurfmutter zur Montage am Heizungsventil
B Urlaubsfunktion ( ), Absenk-/Komforttemperatur
( ), Manueller Betrieb (Manu), Automatikbetrieb
(Auto)
C Fenster-auf-Symbol ( ), Wochentag, Batterie-leer-
Symbol ( )
D Menü-Taste: Taste länger als 3 Sekunden drücken
zum Öffnen des Konfigurationsmenüs
E Stellrad: Einstellungen vornehmen (z. B. Temperatur)
F eingestellte Schaltzeiträume im Wochenprogramm
G Temperaturanzeige, Zeit-/Datumsanzeige, Menü-
punkte, Funktionen
H -Taste: Umschalten zwischen Absenk- und Kom-
forttemperatur
I OK-Taste: zum Bestätigen/Speichern
• Im Display steht „INS", OK-Taste drücken
• Der Stellantrieb führt eine Adaptierfahrt durch (im Display
erscheint „ADA", keine Bedienung möglich).
• Danach ist der Stellantrieb betriebsbereit (Auto-Modus)
Wurde die Adaptierfahrt vor der Montage eingeleitet
bzw. wird eine Fehlermeldung (F1, F2, F3) angezeigt,
drücken Sie OK und der Motor fährt zurück zur Po-
sition „INS".
1. Wochenprogramm einstellen
Im Wochenprogramm lassen sich für jeden Wochentag se-
parat bis zu 3 Heizphasen (7 Schaltzeitpunkte) einstellen.
Die Programmierung erfolgt für die ausgewählten Tage,
wobei für einen Zeitraum von 00:00 bis 23:59 Temperatu-
ren hinterlegt werden müssen.
• Menü-Taste länger als 3 Sekunden drücken.
• Im Display erscheint „PRO"
• Mit OK-Taste bestätigen
• Im Display erscheint „DAY". Mit dem Stellrad sind ein ein-
zelner Wochentag, alle Werktage, das Wochenende oder
die gesamte Woche auswählbar (Bsp. Werktage).
• Mit OK-Taste bestätigen
• Der erste Schaltzeitpunkt wird an-
gezeigt (0:00), dieser kann nicht
verändert werden. Jedes zweite
Schaltintervall wird zudem mit Bal-
ken dargestellt.
• Mit OK bestätigen
• Danach ist die Temperatur einzu-
stellen, die ab 0:00 im Raum vor-
herrschen soll (Bsp. 17.0°C).
• Mit OK bestätigen
5
Allgemeine Funktion
Der Energiespar-Regler für Heizkörper regelt zeitgesteuert
die Raumtemperatur. Der Stellantrieb bewegt ein Ventil, um
den Wärmezustrom am Heizkörper zu steuern. Der Regler
passt auf alle gängigen Heizkörperventile.
Die Montage erfolgt in 3 einfachen Schritten.
Schritt 1: Batterien einlegen (wechseln)
• Batteriefachdeckel öffnen
2 neue Mignon-Batterien
•
(LR6/AA) polungsrichtig in
das Batteriefach einlegen
Batteriefachdeckel wieder
•
aufsetzen und einrasten
Die Lebensdauer neuer Alkali-Batterien beträgt ca. drei
Jahre. Ein Batteriesymbol ( ) weist darauf hin, dass
die Batterien auszutauschen sind. Nach Entnahme der
Batterien sollte bis zum Einlegen der neuen Batterien ca.
1 Minute gewartet werden.
Normale Batterien dürfen niemals aufgeladen wer-
den. Es besteht Explosionsgefahr.
Batterien nicht ins Feuer werfen!
Batterien nicht kurzschließen!
Verbrauchte Batterien gehören nicht in
den Hausmüll! Entsorgen Sie diese in
Ihrer örtlichen Batteriesammelstelle!
2
• Der nächste Schaltzeitpunkt wird
angezeigt (Bsp. 6:00). Dieser kann
mit dem Stellrad verändert wer-
den.
• Mit OK bestätigen.
• Danach die Temperatur einstellen,
die ab 6:00 vorherrschen soll.
Dieser Vorgang ist zu wiederholen, bis für den Zeitraum
•
von 0:00 bis 23:59 Temperaturen hinterlegt sind.
Sind alle 7 Schaltzeitpunkte belegt, wird 23:59 als End-
•
zeitpunkt zum Bestätigen angezeigt.
Im Auto-Modus kann die Temperatur über das Stellrad je-
derzeit verändert werden. Die geänderte Temperatur bleibt
dann bis zum nächsten Programmwechsel erhalten.
2. Wochenprogramm: Beispiele
Mit dem Energiespar-Regler können für jeden Wochentag
bis zu 3 Heizzeiten (7 Schaltzeitpunkte) mit individueller
Temperaturvorgabe hinterlegt werden. Werkseitig sind
zwei Heizphasen von 6:00 bis 9:00 Uhr und von 17:00 bis
23:00 Uhr für alle Wochentage gleich hinterlegt:
ab 00:00 bis 06:00 17.0°C
ab 06:00 bis 09:00 21.0°C
ab 09:00 bis 17:00 17.0°C
ab 17:00 bis 23:00 21.0°C
ab 23:00 bis 23:59 17.0°C
Im Display werden Balken für Zeitschalträume für je-
des zweite Zeitintervall angezeigt. Bei diesem Bei-
spiel werden keine Balken für das Intervall 0:00 bis
6
Schritt 2: Datum und Uhrzeit einstellen
Wenn Batterien eingelegt oder ausgetauscht werden, wird
nach kurzer Anzeige der Firmware-Versionsnummer auto-
matisch Datum und Uhrzeit abgefragt.
• Jahr (A) mit Stellrad (B) einstellen
• Mit OK (C) bestätigen
• Monat (A) mit Stellrad (B) einstellen
• Mit OK (C) bestätigen
• Tag (A) mit Stellrad (B) einstellen
Mit OK (C) bestätigen
•
• Stunde (A) mit Stellrad (B) einstellen
• Mit OK (C) bestätigen
• Minute (A) mit Stellrad (B) einstellen
• Mit OK (C) bestätigen
Während der Eingaben fährt der Motor den Steuerstift
bereits zurück.
• Die Anzeige „INS" mit drehendem „
hin, dass der Motor noch zurückfährt. Sobald der Stell-
antrieb am Ventil montiert werden kann, steht nur „INS"
im Display.
• Das Wochenprogramm und andere Einstellungen
können vor der Montage angepasst werden. Drücken
Sie dazu die Menü-Taste, während in der Anzeige „INS"
steht. Mehr Details finden Sie unter „4. Konfigurations-
menü".
• Nach abgeschlossener Programmierung steht erneut „INS"
im Display und die Montage (Schritt 3) kann erfolgen.
3
6:00 eingeblendet. Nur für die Intervalle 6:00 bis 9:00 und
17:00 bis 23:00 erscheinen Balken im Display.
Soll ein Raum auch zur Mittagszeit beheizt werden, kann
eine Programmierung wie folgt aussehen:
Montag bis Sonntag
ab 00:00 bis 06:00 16.0°C
ab 06:00 bis 09:00 22.0°C
ab 09:00 bis 12:00 17.0°C
ab 12:00 bis 14:00 20.0°C
ab 14:00 bis 17:30 17.0°C
ab 17:30 bis 23:30 21.0°C
ab 23:30 bis 23:59 16.0°C
Haben Sie zu Hause ein Büro und möchten dies nur tags-
über an Werktagen heizen, könnten Sie die folgenden Zei-
ten programmieren:
Montag bis Freitag
ab 00:00 bis 08:30 17.0°C
ab 08:30 bis 17:00 21.0°C
ab 17:00 bis 23:59 17.0°C
Samstag bis Sonntag
ab 00:00 bis 23:59 15.0°C
3. Betriebs-Modi
Mit kurzem Druck der Menü-Taste kann zwischen den fol-
genden 3 Betriebsmodi gewechselt werden (die Betriebs-
Modi sind erst nach der Installation/Schritt 3 auswählbar):
• Urlaubsfunktion ( ): Einstellen einer Temperatur, die
bis zu einem fixen Zeitpunkt gehalten werden soll.
• Manu: Manueller Betrieb - die Temperatur wird manuell
über das Stellrad eingestellt
• Auto: Wochenprogramm – automatische Temperatur-
regelung gemäß hinterlegtem Wochenprogramm
7
∏" weist darauf
