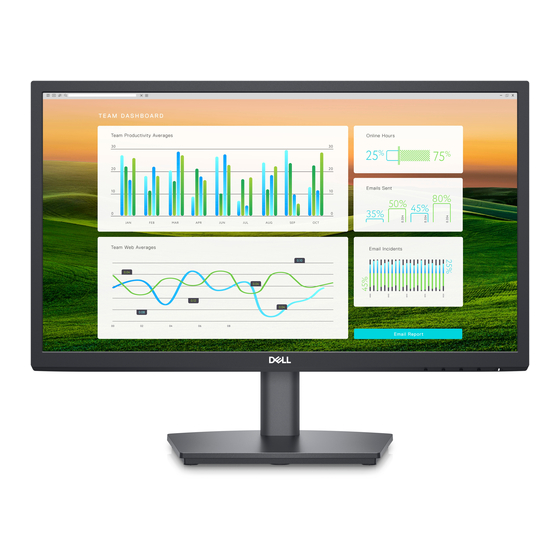

- Seite 1 Dell E2222HS Bedienungsanleitung Monitormodell: E2222HS Richtlinienmodell: E2222HSf...
- Seite 2 WARNUNG: Eine WARNUNG weist auf die Möglichkeit von Sachschäden, Körperverletzungen oder Todesfällen hin. Copyright © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. 2021 - 07...
-
Seite 3: Inhaltsverzeichnis
Inhalt: Über Ihren Monitor ..........5 Lieferumfang ............5 Produktmerkmale ............. 6 Übersicht über Funktionen und Bedienelemente ..7 Pinbelegungen ............15 Plug-and-Play-Fähigkeit ..........18 Qualitätsrichtlinie für LCD-Monitor & Pixel ....18 Leitfaden für die Wartung ..........18 Ihren Monitor einrichten ........19 Ständer anschließen ..........19 Ihren Monitor anschließen ........ - Seite 4 Selbsttest ............... 45 Integrierte Diagnose ..........46 Allgemeine Probleme ..........47 Produktspezifische Probleme........49 Anhang ............50 FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien ............... 50 Dell kontaktieren ............50 EU-Produktdatenbank für Energy Label und Produktinfor- mationsblatt ............50 │ Inhalt...
-
Seite 5: Über Ihren Monitor
Lieferumfang Ihr Monitor wird mit den in der Tabelle gezeigten Komponenten geliefert. Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben und beachten Sie Dell kontaktieren, falls etwas fehlen sollte. HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. -
Seite 6: Produktmerkmale
• Schnellstartanleitung • Sicherheits-, Umwelt- und Richtlinieninformationen Produktmerkmale Der Flachbildmonitor Dell E2222HS verfügt über Aktixmatrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Der Monitor besitzt folgende Merkmale: • 54,48 cm (21,45 in) diagonaler Anzeigebereich (diagonal gemessen). Auflösung von 1920 x 1080 mit Vollbildunterstützung bei niedrigeren Auflösungen. -
Seite 7: Übersicht Über Funktionen Und Bedienelemente
Übersicht über Funktionen und Bedienelemente Vorderseite Num- Beschreibung Verwendung Funktionstasten Zum Zugreifen auf das Bildschirmmenü und zum Ändern der Einstellungen, falls erforderlich. Weitere Informationen finden Sie unter Bedienelemente an der Frontblende verwenden. Ein-/Austaste Zum Ein-/Ausschaltet des Monitors. (mit LED-Anzeige) Weißes Leuchten zeigt an, dass der Monitor eingeschaltet ist und normal funktioniert. - Seite 8 Sicherheitsschloss (separat erhältlich). Strichcode, Seriennummer Beachten Sie dieses Etikett, wenn Sie und Service-Tag den technischen Kundendienst von Dell kontaktieren müssen. Der Service- Tag ermöglicht Dell-Servicetechnikern die Identifizierung der Hardware- Komponenten in Ihrem Computer und den Zugriff auf Garantieinformationen. Regulatorische Informationen Liste der amtlichen Zulassungen.
- Seite 9 Unterseite ohne Monitorständer Num- Beschreibung Verwendung Netzanschluss Für den Anschluss der Monitornetzleitung. DP-Anschluss Zur Verbindung mit Ihrem Computer über ein DP- Kabel. HDMI-Anschluss Zur Verbindung mit Ihrem Computer über ein HDMI- Kabel. VGA-Anschluss Zur Verbindung mit Ihrem Computer über ein VGA- Kabel.
- Seite 10 < 5 ms Farbtiefe 16,7 Millionen Farben Farbskala 72 % (CIE1931) 83 % (CIE1976) Kompatibilität mit Dell Display Manager Konnektivität 1 x DP 1.2, 1 x HDMI 1.4, 1 x VGA Blendenbreite (Kante 12,8 mm (oben) des Monitors bis zum...
-
Seite 11: Auflösungsspezifikationen
Auflösungsspezifikationen Modell E2222HS Horizontaler Abtastbereich 30 kHz bis 83 kHz (automatisch) Vertikaler Abtastbereich 50 Hz bis 75 Hz (automatisch) Maximal voreingestellte 1920 x 1080 bei 60 Hz Auflösung Voreingestellte Anzeigemodi Anzeigemodus Horizon- Vertikal- Pixeltakt Synchr. Polarität tal- Frequenz (MHz) (Horizontal/vertikal) -
Seite 12: Elektrische Spezifikationen
Elektrische Spezifikationen Modell E2222HS Videoeingangssignale • Analoges RGB: 0,7 V ± 5 %, 75 Ω Eingangsimpedanz • HDMI 1.4, 600 mV für jede differentielle Leitung, 100 Ω Eingangsimpedanz pro differentielles Leitungspaar • DP 1.2, 600 mV für jede differentielle Leitung, 100 Ω... -
Seite 13: Physikalische Eigenschaften
Videokabeln ausgelegt. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt, die Art des Materials, den Anschluss und den Fertigungsprozess dieser Kabel hat, garantiert Dell nicht die Videoleistung von Kabeln, die nicht mit Ihrem Dell-Monitor geliefert wurden. -
Seite 14: Umweltbezogene Eigenschaften
Umweltbezogene Eigenschaften Modell E2222HS Temperatur: 0 °C bis 40 °C (32 °F bis 104 °F) Betrieb Nicht im Betrieb: -20 °C bis 60 °C (-4 °F bis 140 °F) Lagerung / Transport Luftfeuchte: 10% bis 80% (nicht kondensierend) Betrieb Nicht im Betrieb:... -
Seite 15: Pinbelegungen
Pinbelegungen D-Sub-Anschluss, 15-polig Pin-Nummer Signalzuweisung Video-Rot Video-Grün Video-Blau Erde Selbsttest Erde-R Erde-G Erde-B DDC +5V Erde-Sync Erde DDC-Daten H-Sync V-Sync DDC-Takt │ Über Ihren Monitor... - Seite 16 Pinbelegungen DP-Anschluss, 20-polig Pin-Nummer Signalzuweisung ML_LANE3_N Erde ML_LANE3_P ML_LANE2_N Erde ML_LANE2_P ML_LANE1_N Erde ML_LANE1_P ML_LANE0_N Erde ML_LANE0_P Erde Erde AUX _CH_P Erde AUX _CH_N RETURN DP_PWR │ Über Ihren Monitor...
- Seite 17 Pinbelegungen HDMI-Anschluss, 19-polig Pin-Nummer Signalzuweisung TMDS-Daten 2+ TMDS-Daten 2 Abschirmung TMDS-Daten 2- TMDS-Daten 1+ TMDS-Daten 1 Abschirmung TMDS-Daten 1- TMDS-Daten 0+ TMDS-Daten 0 Abschirmung TMDS-Daten 0- TMDS-Takt + TMDS-Takt Abschirmung TMDS-Takt - Reserviert (an Gerät nicht verbunden) DDC-Takt (SCL) DDC-Daten (SDA) DDC/CEC-Erde +5 V Stromversorgung Hot-Plug-Erkennung...
-
Seite 18: Plug-And-Play-Fähigkeit
Während der Herstellung eines LCD-Monitors ein oder mehrere Pixel unverändert fixiert bleiben, was kaum zu sehen ist und sich nicht auf die Anzeigequalität oder Nutzbarkeit auswirkt. Weitere Informationen über die Qualitäts- und Pixelrichtlinie für Dell-Monitore finden Sie auf der Dell-Support-Seite unter www.dell.com/pixelguidelines. -
Seite 19: Ihren Monitor Einrichten
Ihren Monitor einrichten Ständer anschließen HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht. HINWEIS: Das folgende Verfahren gilt für den mit Ihrem Monitor gelieferten Ständer. So bringen Sie den Monitorständer an: 1. Befestigen Sie den Ständer am Standfuß. a. -
Seite 20: Ihren Monitor Anschließen
Sie sollten die Kabel durch den Kabelverwaltungsschlitz führen, bevor Sie sie an den Monitor anschließen. HINWEIS: Dell-Monitore sind darauf ausgelegt, optimal mit den von Dell gelieferten Kabeln zu funktionieren. Dell garantiert Videoqualität und Leistung nicht, wenn Sie Kabel anderer Anbieter verwenden. -
Seite 21: Hdmi-Kabel Anschließen
HDMI-Kabel anschließen HDMI HDMI DELL E2222HS Flat Panel Monitor/液晶显示器 型号:E2222HS 输入电源: 100-240V ~ 50/60Hz, 0.7A Made in China / 中国制造 Manufactured date/製造日期/制造日期: MAY 2019 Service Tag: S/N: BBC1234 CN-012345- BBC1234 BBC1234 CN012345FCC00951001LA00 CN012345FCC00951001LA00 FCC00-951- Express SVC Code 001L-A00 246 299 383 84... -
Seite 22: Ständer Entfernen
Ständer entfernen HINWEIS: Damit der Bildschirm beim Entfernen des Ständers nicht verkratzt, müssen Sie ihn auf einen weichen, sauberen Untergrund legen. HINWEIS: Das folgende Verfahren gilt für den mit Ihrem Monitor gelieferten Ständer. So entfernen Sie den Ständer: 1. a. Platzieren Sie den Monitor auf einem weichen Tuch auf einem Tisch. b. -
Seite 23: Wandmontage (Option)
3. Drücken Sie auf den Schnellfreigabehebel an der Unterseite der Basis, um die Basis vom Ständer zu lösen. Wandmontage (Option) (Schraubengröße: M4 x 10 mm). Beachten Sie die Anweisungen, die dem VESA-kompatiblen Montageset beigelegt sind. 1. Legen Sie den Monitor auf ein weiches Tuch oder Polster auf einem stabilen, flachen Tisch. -
Seite 24: Monitor Bedienen
Monitor bedienen Monitor einschalten Drücken Sie die -Taste, um den Monitor einzuschalten. Bedienelemente an der Frontblende verwenden Verwenden Sie zum Anpassen des angezeigten Bildes die Steuertasten an der Unterkante des Monitors. 2 3 4 5 Die folgende Tabelle beschreibt die Steuertasten: Steuertasten Beschreibung Wählen Sie mit dieser Taste auf einer Liste... -
Seite 25: Steuertasten
Sie können die Steuertasten an der Frontblende sperren und so den Zugriff auf OSD-Menü und/oder Ein-/Austaste verhindern. Verwenden Sie zum Sperren der Taste(n) das Sperren-Menü. 1. Wählen Sie eine der folgenden Optionen. Dell 22 Monitor Helligkeit / Kontrast Sprache Auto-Anpassung... - Seite 26 Verwenden Sie zum Sperren der Taste(n) die Steuertaste an der Frontblende. 2 3 4 5 1. Halten Sie Taste 4 vier Sekunden gedrückt und ein Menü wird eingeblendet. Dell 22 Monitor Select option: 2. Wählen Sie eine der folgenden Optionen:...
- Seite 27 So geben Sie die Taste(n) frei. Halten Sie Taste 4 vier Sekunden gedrückt, bis ein Menü eingeblendet wird. Die folgende Tabelle beschreibt die Optionen zum Freigeben der Steuertasten an der Frontblende. Dell 22 Monitor Dell 22 Monitor Dell 22 Monitor...
- Seite 28 OSD-Bedienelemente Verwenden Sie zum Anpassen der Bildeinstellungen die Tasten an der unteren Kante des Monitors. 1 2 3 4 Steuertasten Beschreibung Mit der Aufwärtstaste können Sie Werte erhöhen oder in einem Menü nach oben navigieren. Aufwärts Mit der Abwärtstaste können Sie Werte verringern oder in einem Menü...
-
Seite 29: Osd-Menü Verwenden
HINWEIS: Jegliche Änderungen werden automatisch gespeichert, wenn Sie ein andere Menü aufrufen, das OSD-Menü verlassen oder warten, bis das OSD-Menü automatisch ausgeblendet wird. 1. Drücken Sie zur Anzeige des OSD-Hauptmenüs Dell 22 Monitor Helligkeit / Kontrast Auto-Anpassung 75 % Eingangsquelle... - Seite 30 Sym- Menü und Beschreibung Untermenüs Brightness/ Verwenden Sie diese Option zum Steuern von Helligkeits- oder Contrast Kontrasteinstellungen. (Helligkeit/ Kontrast) Dell 22 Monitor Helligkeit / Kontrast Auto-Anpassung 75 % Eingangsquelle 75 % Farbe Anzeige Audio Menü Anpassen Sonstiges Brightness Helligkeit passt die Leuchtkraft der Hintergrundbeleuchtung an.
- Seite 31 Diese Option ist nur verfügbar, wenn Sie einen analogen Anschluss (VGA) verwenden. Input Wählen Sie mit dem Eingangsquelle-Menü zwischen den Source unterschiedlichen Videosignalen aus, die möglicherweise an Ihren (Eingangsquelle) Monitor angeschlossen sind. Dell 22 Monitor Helligkeit / Kontrast Auto-Anpassung Eingangsquelle HDMI Auto-Auswahl Farbe Anzeige Eingangsquelle zurücksetzen...
- Seite 32 Sym- Menü und Beschreibung Untermenüs Color Passen Sie mit Farbe den Farbeinstellungsmodus an. (Farbe) Dell 22 Monitor Helligkeit / Kontrast Voreinstellungsmodi Standard Auto-Anpassung Eingangsfarbformat Eingangsquelle Farbe rücksetzen Farbe Anzeige Audio Menü Anpassen Sonstiges Preset Wenn Sie Voreinstellungsmodi wählen, können Sie Standard, Modes ComfortView, Warm, Kühl oder Angepasste Farbe aus der Liste...
- Seite 33 Sym- Menü und Beschreibung Untermenüs Mit den Tasten passen Sie die Werte der drei Farben (R, G, B) an und erstellen Ihren eigenen voreingestellten Farbmodus. Dell 22 Monitor Helligkeit / Kontrast Voreinstellungsmodi Standard Auto-Anpassung Eingangsfarbformat ComfortView Eingangsquelle Farbe rücksetzen Warm: Farbe Kühl...
- Seite 34 Sym- Menü und Beschreibung Untermenüs Display Verwenden Sie Anzeige zur Anpassung von Bildern. (Anzeige) Dell 22 Monitor Helligkeit / Kontrast Aspect Ratio Seitenverhältnis Breitbild 16:9 Auto-Anpassung Horizontale Horizontale Position Eingangsquelle Vertikale Position Vertikale Position Farbe Schärfe Schärfe Anzeige Pixeltakt Pixeltakt...
- Seite 35 Sym- Menü und Beschreibung Untermenüs Audio Dell 22 Monitor Helligkeit / Kontrast Lautstärke Lautsprecher Auto-Anpassung Eingangsquelle Audio rücksetzen Farbe Anzeige Audio Menü Anpassen Sonstiges Volume Passen Sie die Lautstärke mit den Tasten an. Minimum ist „0“ (-). (Lautstärke) Maximum ist „100“ (+).
- Seite 36 Schritten auf 5 bis 60 Sekunden an. Lock Durch Sperrung der Steuertasten am Monitor können Sie Personen (Sperren) daran hindern, auf die Steuerung zuzugreifen. Zudem verhindert dies eine versehentliche Aktivierung an mehreren nebeneinander aufgestellten Monitoren. Dell 22 Monitor Helligkeit / Kontrast Sprache Auto-Anpassung Transparenz Eingangsquelle Timer...
- Seite 37 Sym- Menü und Beschreibung Untermenüs Personalize Durch Auswahl dieser Option können Sie zwei Schnelltasten und die (Anpassen) Funktion der Betriebsanzeige-LED einstellen. Dell 22 Monitor Helligkeit / Kontrast Schnelltaste 1 Voreinstellungsmodi Auto-Anpassung Schnelltaste 2 Lautstärke Eingangsquelle Ein-/Austaste-LED An im An Modus Farbe Anpassung zurücksetzen...
- Seite 38 ® Menü Anpassen Sonstiges Display Info Zur Anzeige von Informationen über das Display drücken. (Anzeigeinfo) Dell 22 Monitor Helligkeit / Kontrast Anzeigeinfo Modell: Dell E2222HS DDC/CI Eingangsquelle: VGA Auto-Anpassung Eingangsquelle LCD-Konditionierung Aktuell: 192 0 x1080, 60 Hz Service-Tag Farbe Anzeige Sonstiges rücksetzen...
- Seite 39 Hilft bei der Reduzierung schwacher Geisterbilder. Je nach Grad der Conditioning Geisterbilder dauert die Ausführung des Programmes möglicherweise einige (LCD-Konditi- Zeit. Wählen Sie zum Starten von LCD-Konditionierung Ein. onierung) Dell 22 Monitor Helligkeit / Kontrast Anzeigeinfo Auto-Anpassung DDC/CI Eingangsquelle LCD-Konditionierung...
- Seite 40 OSD-Warnmeldungen Die nachstehende Energiewarnmeldung gilt für Helligkeit-Funktionen, wenn Sie zum ersten Mal die Helligkeit über den Standardwert erhöhen. Dell 22 Monitor Durch Anpassung dieses Wertes erhöht sich der Stromverbrauch über das Standardniveau hinaus. Möchten Sie fortfahren? Nein E2222HS Vor Aktivierung der Sperrfunktion erscheint die folgende Meldung.
- Seite 41 Wenn der Monitor den Bereitschaftsmodus aufruft, erscheint folgende Meldung: Dell 22 Monitor Bereitschaftsmodus wird aufgerufen... E2222HS Ist das VGA-, DP- oder HDMI-Kabel nicht angeschlossen, erscheint ein schwebendes Dialogfenster. Der Monitor ruft nach 4 Minuten den Bereitschaftsmodus auf, wenn er in diesem Zustand belassen wird.
-
Seite 42: Anzeigeauflösung Ihres Monitors Einstellen
2. Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte noch einmal, die Auflösung auf 1920 x 1080 einzustellen. HINWEIS: Falls Sie die Auflösung nicht auf 1920 x 1080 einstellen können, erkundigen Sie sich bitte bei Dell nach einem Grafikadapter, der diese Auflösung unterstützt. │... -
Seite 43: Nicht-Dell-Computer
Nicht-Dell-Computer Unter Windows 7: 1. Rechtsklicken Sie auf den Desktop und klicken Sie auf Anpassen. 2. Klicken Sie auf Anzeigeeinstellungen ändern. 3. Klicken Sie auf Erweiterte Einstellungen. 4. Ermitteln Sie den Hersteller Ihres Grafikcontrollers über die Beschreibung oben im Fenster, z. -
Seite 44: Neigen
Neigen Sie können den Monitor auf einen komfortablen Betrachtungswinkel einstellen. HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht. │ Monitor bedienen... -
Seite 45: Problemlösung
Falls der Monitor richtig funktioniert, erkennt er, dass kein Signal anliegt und zeigt eine der folgenden Meldungen. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend blau. Dell 22 Monitor Kein DP-Kabel Das Display ruft in 4 Minuten den Bereitschaftsmodus auf. www.dell.com/E2222HS... -
Seite 46: Integrierte Diagnose
Integrierte Diagnose Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob auftretende Bildschirmstörungen an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegen. 1 2 3 4 Num- Beschreibung Taste 1 Taste 2 Taste 3 Taste 4 So führen Sie die integrierte Diagnose durch: 1. -
Seite 47: Allgemeine Probleme
• Schalten Sie das Gerät aus und wieder ein. • Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD- Technologie auftreten kann. • Weitere Informationen über die Qualitäts- und Pixelrichtlinie für Dell-Monitore finden Sie auf der Dell-Support-Seite unter: www.dell.com/pixelguidelines. - Seite 48 • Starten Sie den Computer im abgesicherten Modus neu. Sicherheitsprobleme • Nehmen Sie keine Schritte zur Problemlösung vor. • Wenden Sie sich umgehend an Dell. Periodisch auftretende • Probieren Sie verschiedene Voreinstellungsmodi im Farbe-Menü. Passen Probleme Sie den R/G/B-Wert unter Angepasste Farbe im Farbe-Menü an.
-
Seite 49: Produktspezifische Probleme
Produktspezifische Probleme Spezifische Symp- Korrekturvorschläge tome Bild ist zu klein • Prüfen Sie die Einstellung Seitenverhältnis im Anzeige-Menü. • Setzen Sie den Monitor auf die Werkseinstellungen zurück (Werkseinstellungen). Der Monitor kann mit den • Schalten Sie den Monitor aus, ziehen Sie den Netzstecker ab, schließen Sie Tasten an der Unterseite der ihn wieder an und schalten Sie den Monitor wieder ein. -
Seite 50: Anhang
3. Klicken Sie im linken Bereich der Seite auf Kontakt. 4. Wählen Sie den je nach Ihrem Bedarf den geeigneten Kundendienst- oder Support-Link. 5. Wählen Sie die Methode zur Kontaktaufnahme mit Dell, die für Sie bequem ist. EU-Produktdatenbank für Energy Label und Produktinformations- blatt E2222HS: https://eprel.ec.europa.eu/screen/qr/605451...
